Программа автоматической нумерации и извлечения координат инженерных свай. xzbh9-4. Отклонение положения сваи. Плагин CAD для чертежей свай.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Гарантия качества, подлинные авторские процедуры.
Программа автоматической нумерации и извлечения координат инженерных свай обновлена до xzbh9-4-7.vlx. Он может нумеровать любой объект в любом порядке и в любом положении и извлекать координаты сваи. Извлеченные координаты могут быть относительными или расчетными координатами (вновь добавленными); при этом программа неявно: устраняет перекрывающиеся объекты, исключает одинаковые номера и удаляет повторно выбранные номера (вновь добавленные) и другие функции; Интерфейс понятен и дружелюбен, а операции просты, что может значительно повысить эффективность нумерации и разметки конструкций свайных фундаментов и является мощным инструментом для персонала, занимающегося строительством свайных фундаментов.Эта программа применима к версиям autocad2004 и выше.
Существуют различные формы компоновки схем свайных фундаментов, и сваи в разных формах компоновки нужно сортировать по-разному. Помимо обычных схем свайных фундаментов (матричная схема, схема оголовка), версия xzbh9-4 также может использоваться для быстрой непрерывной нумерации ограждающих схем, дуговых схем, вдоль линейных схем, круговых схем, а также форматов нумерации строк и столбцов. Кроме того, существует программа автоматической установки свай qybz, которая может генерировать сваи на основе имеющихся данных об отклонениях. Программа slpc для исполнительного чертежа отклонения положения, программа scpc для формирования исполнительного чертежа отклонения на основе сравнения измеренных координат с расчетными сваями, программа sjpc для случайного формирования исполнительного чертежа отклонения положения сваи и таблицы отклонений, программа для извлечения уже пронумерованных координат положения сваи (wzyd и tqbh), многокоординатная программа точки показа формата данных zd, статистическая программа количества свай tjbh и т. д. могут быть использованы после регистрации, и все они имеют один регистрационный код.
Процесс покупки:После того, как пользователь сфотографирует программу, наш магазин отправляет файл программы через Want Want, а затем пользователь действует согласно инструкциям и отправляет номер заявки на: Want Want номер ljttjl158 для получения регистрационного кода.Дружеское напоминание: один регистрационный код новой версии программы регистрации соответствует только одному компьютеру, и переустановка системы не повлияет на него (если вы введете исходный регистрационный код после переустановки системы, вы сможете продолжать использовать ее и сохранить регистрационный код), а также предоставляются услуги обновления.Однако если аппаратное обеспечение компьютера сломано или регистрационный код будет изменен, он станет недействительным.

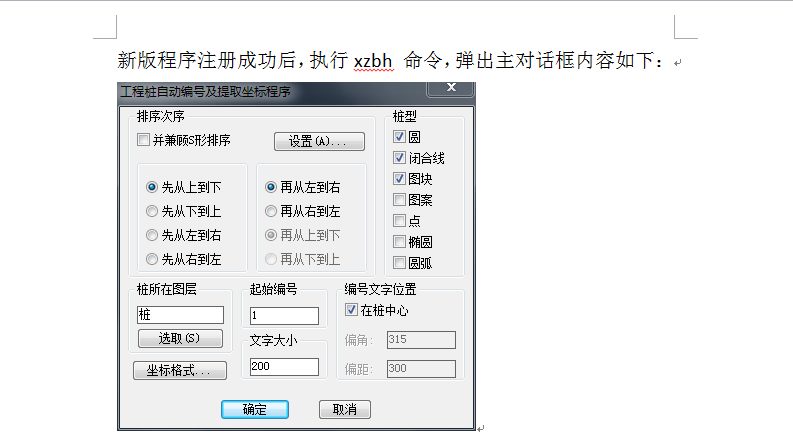

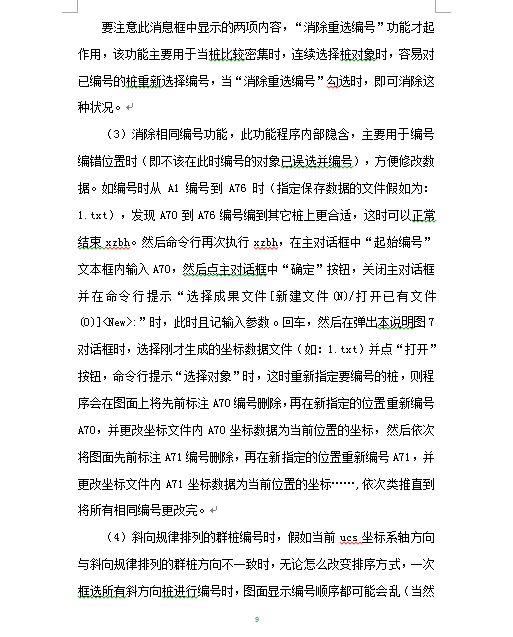

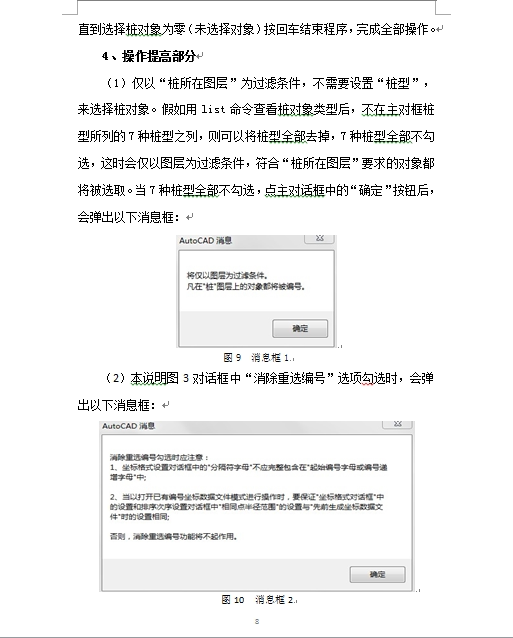

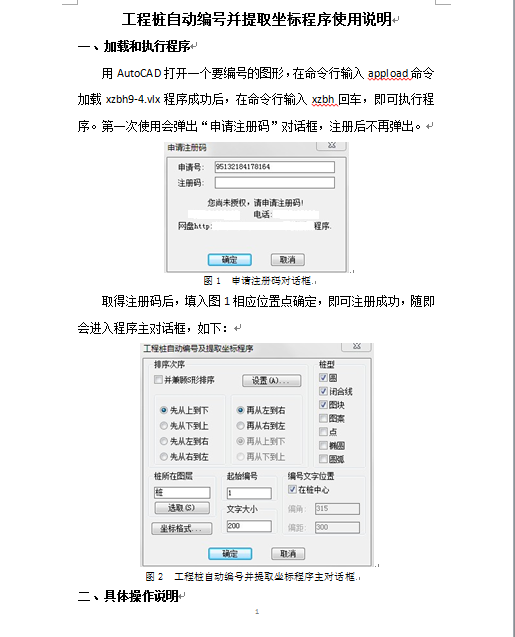

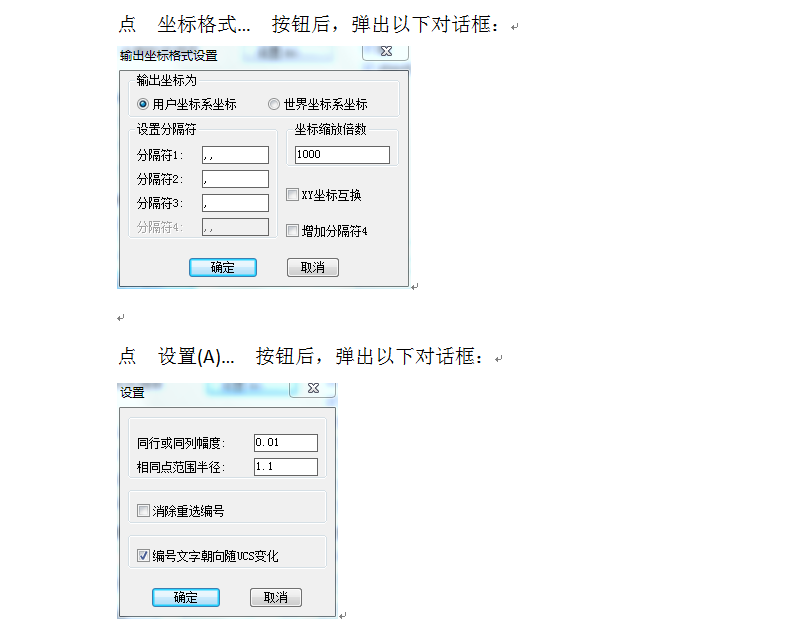

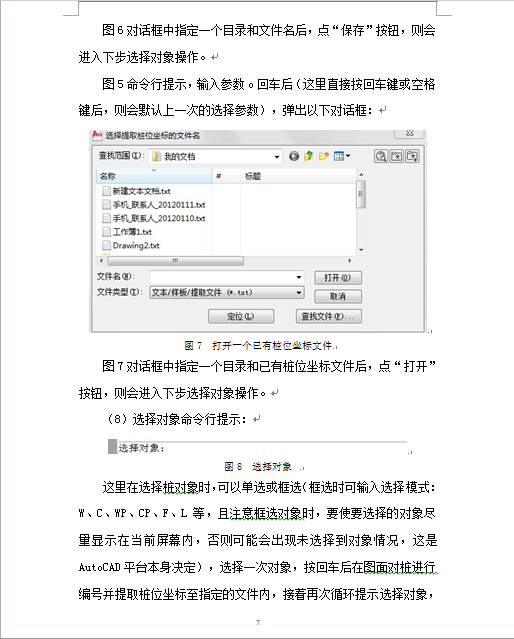

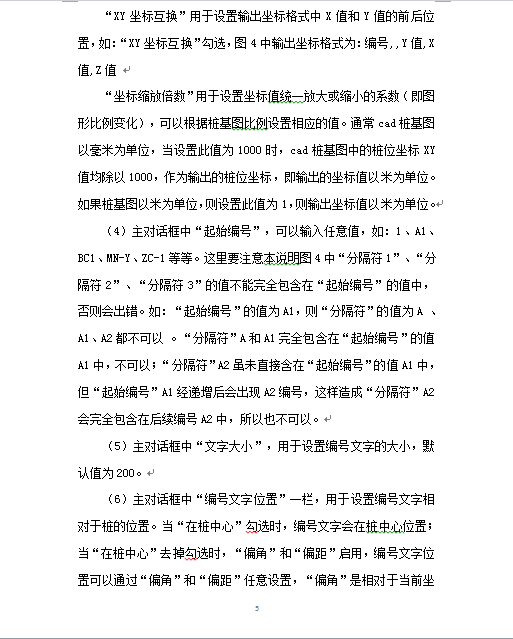

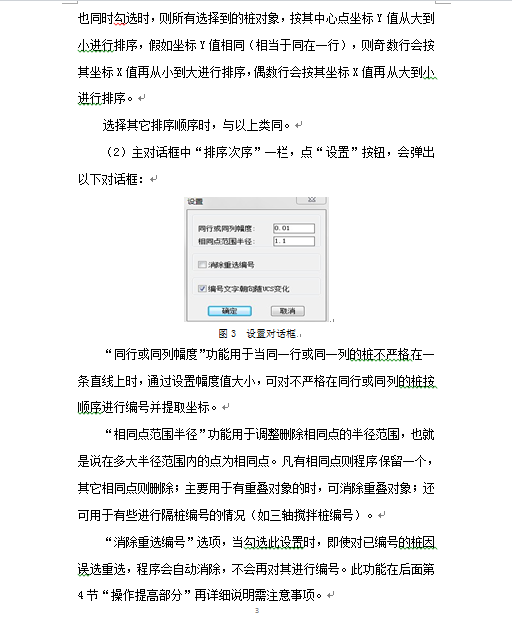

Во время операции,“Слой, где находится свая”и“Куча”Требуются два. Слой, где находится свая, может проходить через точки.“Выбирать”кнопку, чтобы указать настройку и тип сваи. Перед выполнением xzbh вы можете использовать команду list, чтобы проверить тип сваи, а затем проверить соответствующий тип сваи.Остальные не являются обязательными, подробности смотрите в инструкции по использованию этой программы.
Свидетельство о регистрации авторских прав:

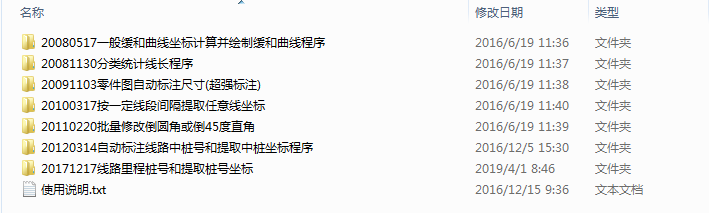

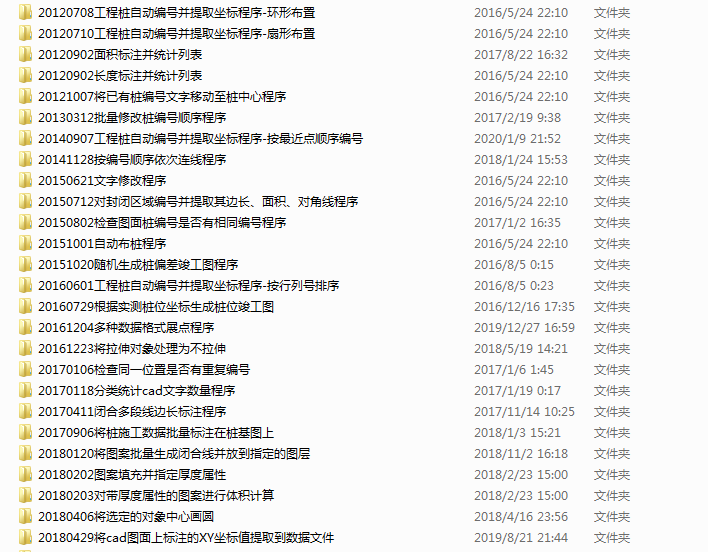

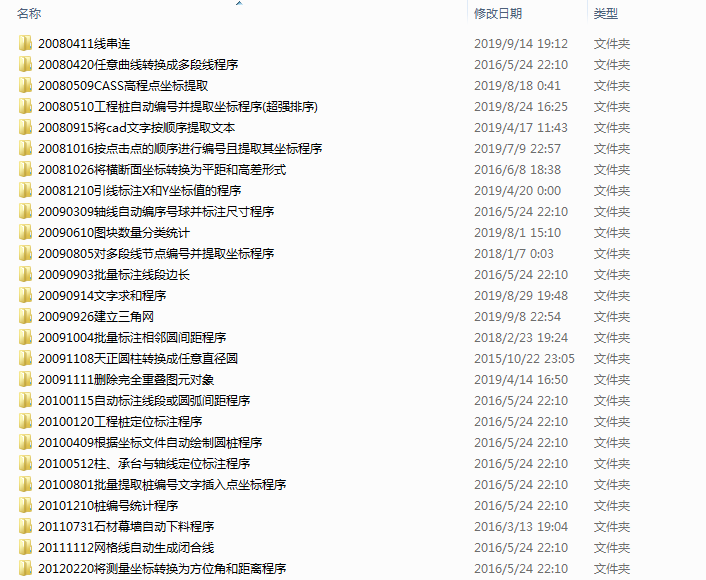

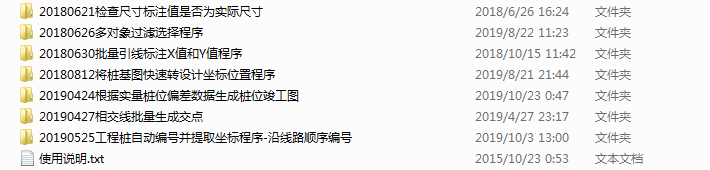

Новая версия программы регистрации (версия xzbh9-4-7) также включает в себя следующие вспомогательные программы:

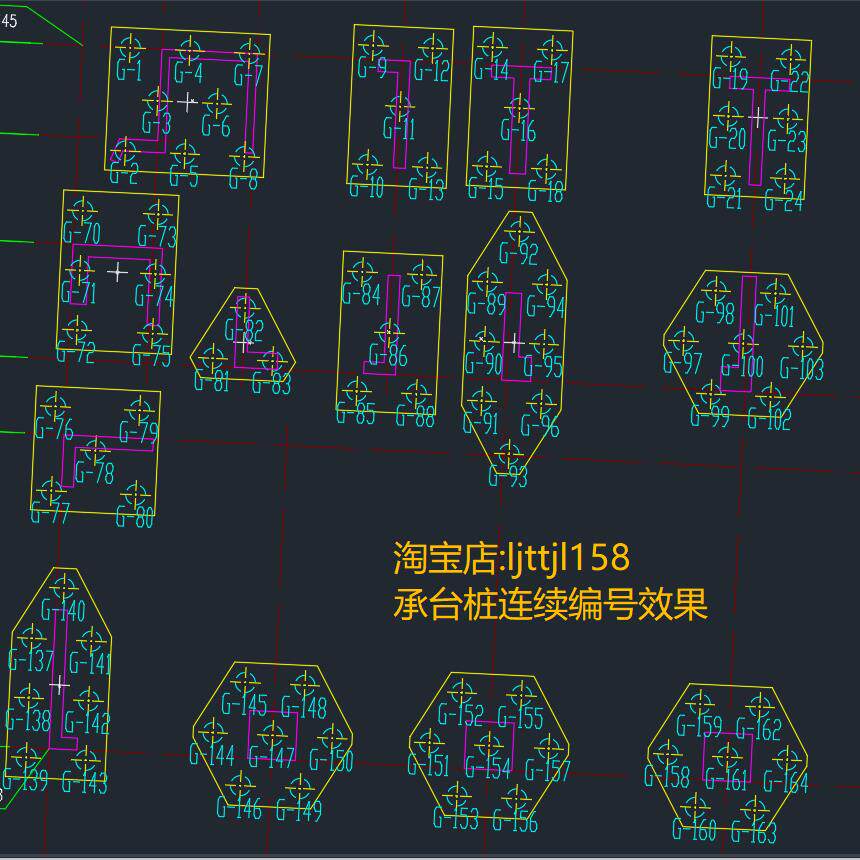

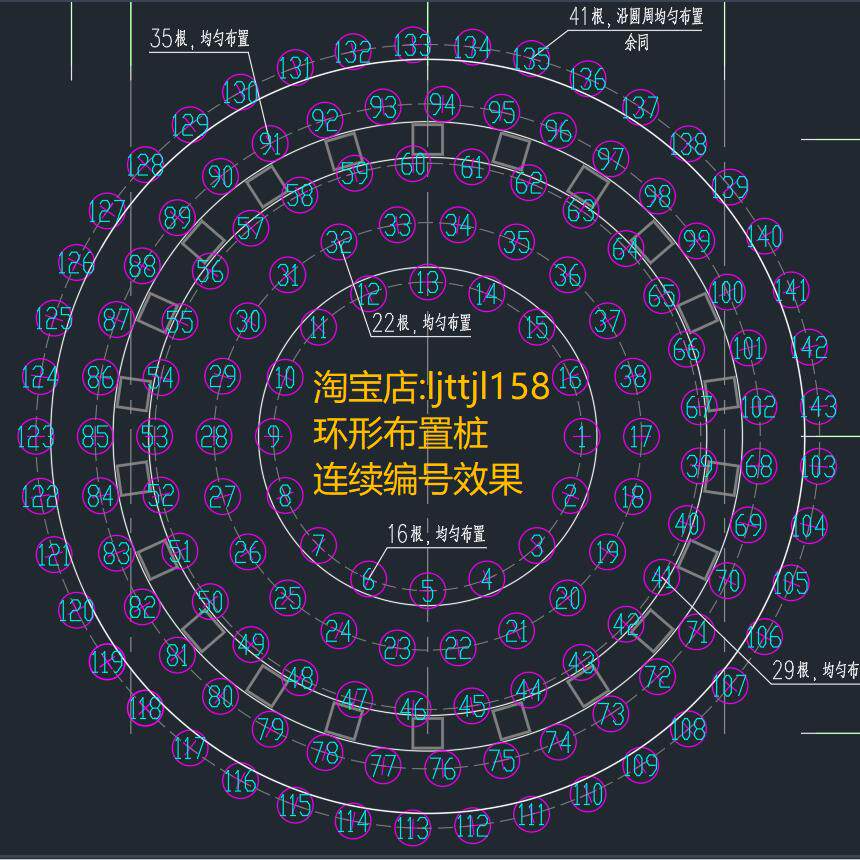

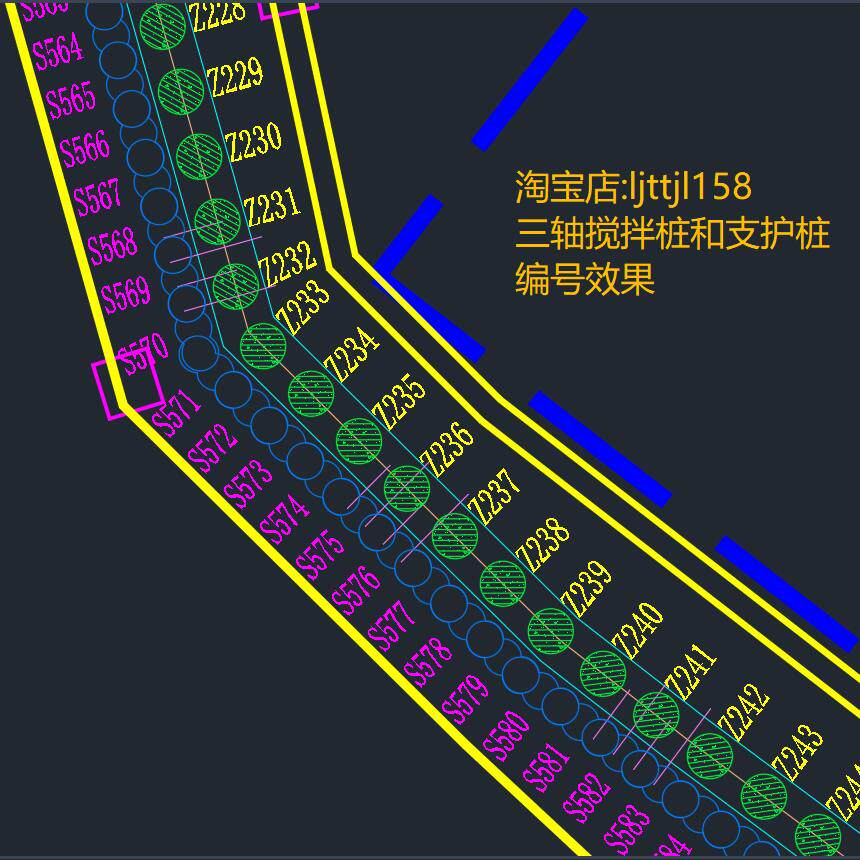

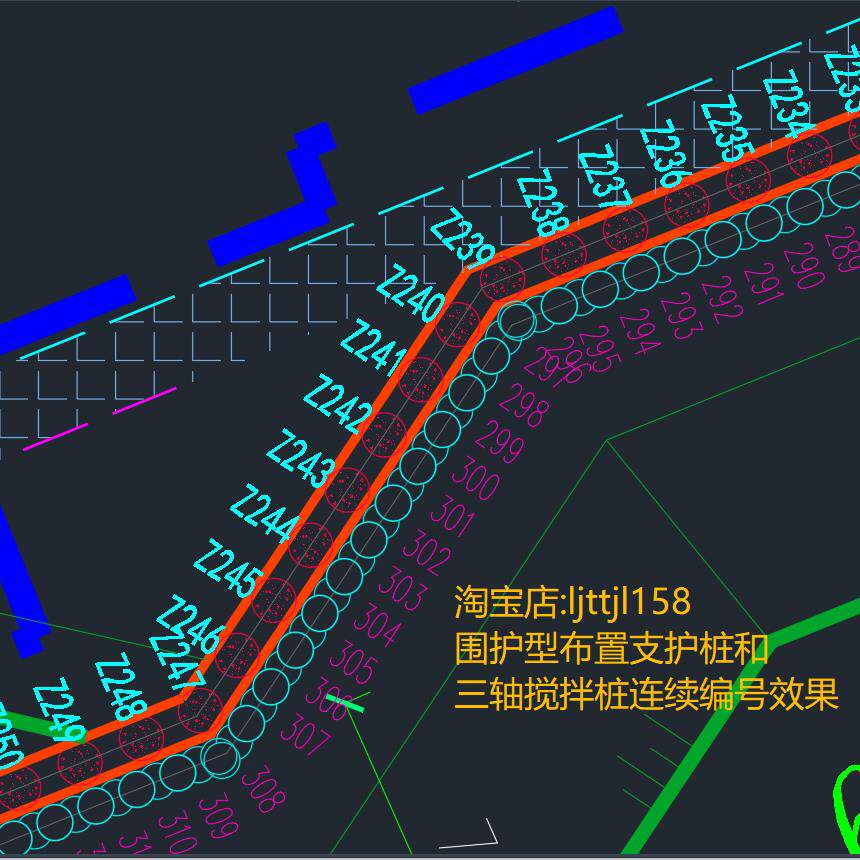

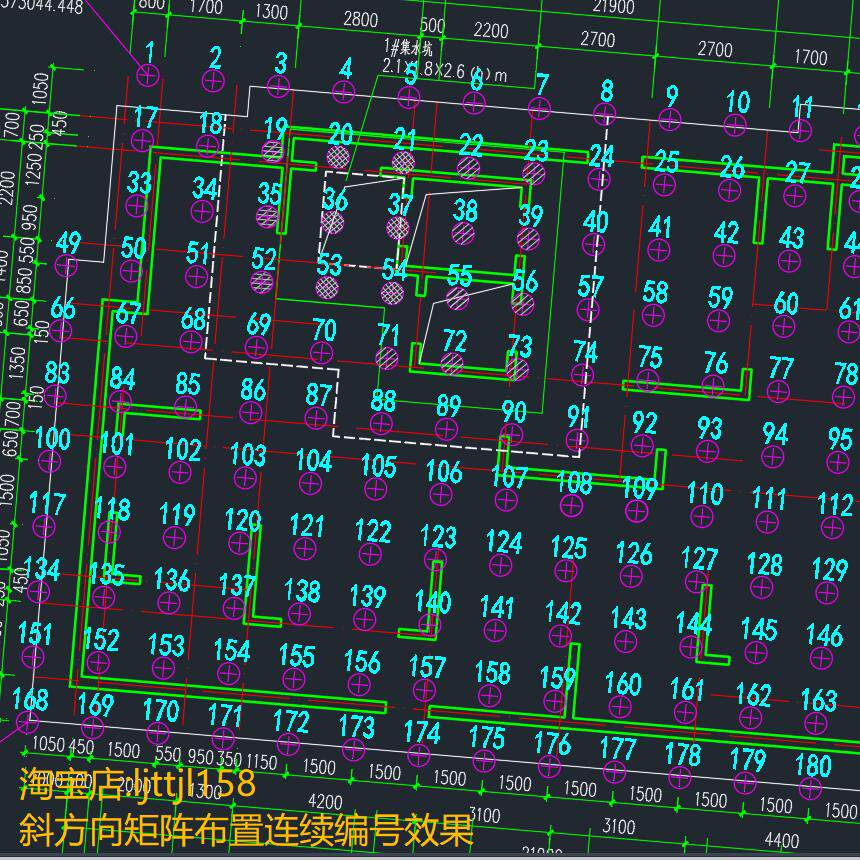

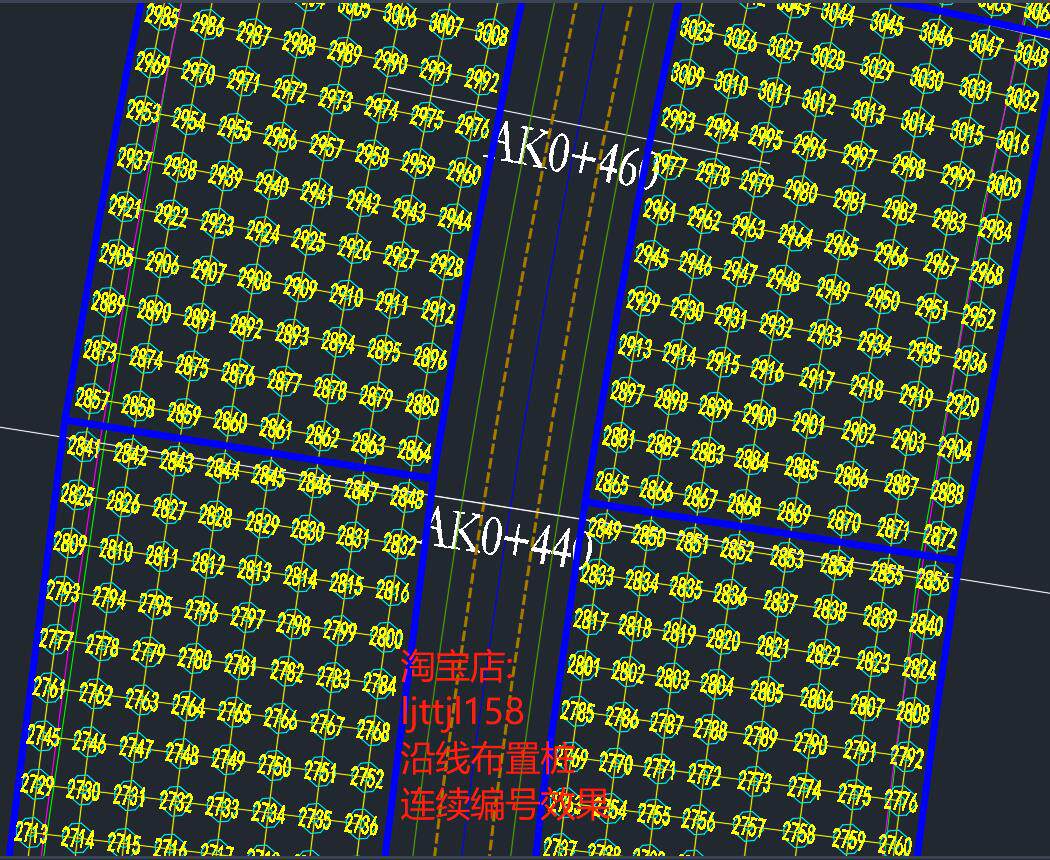

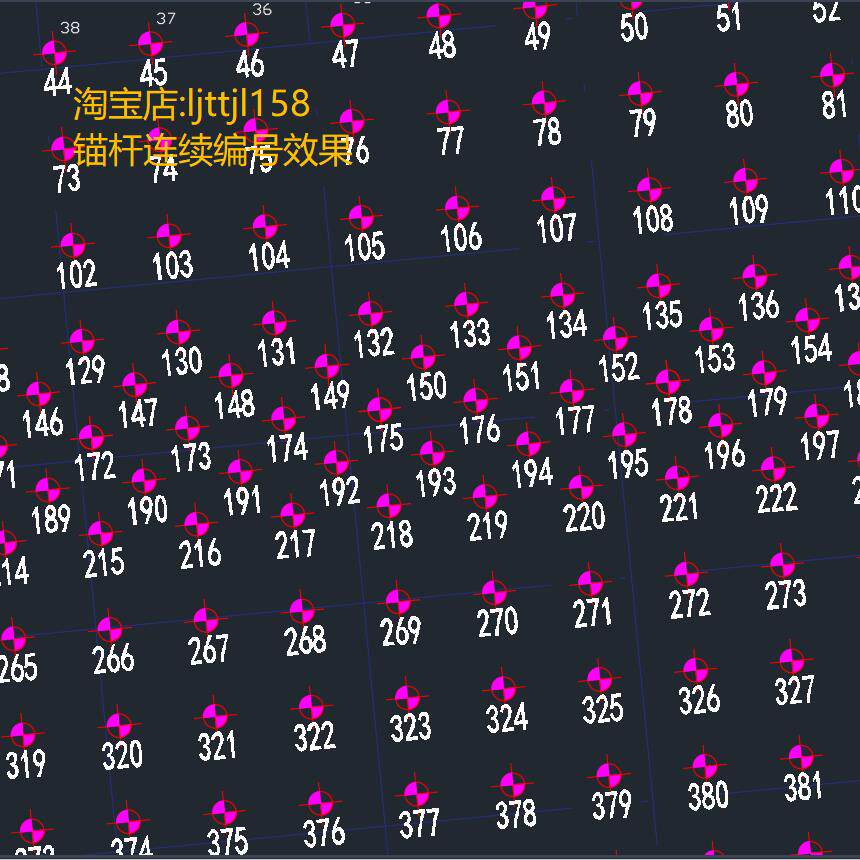

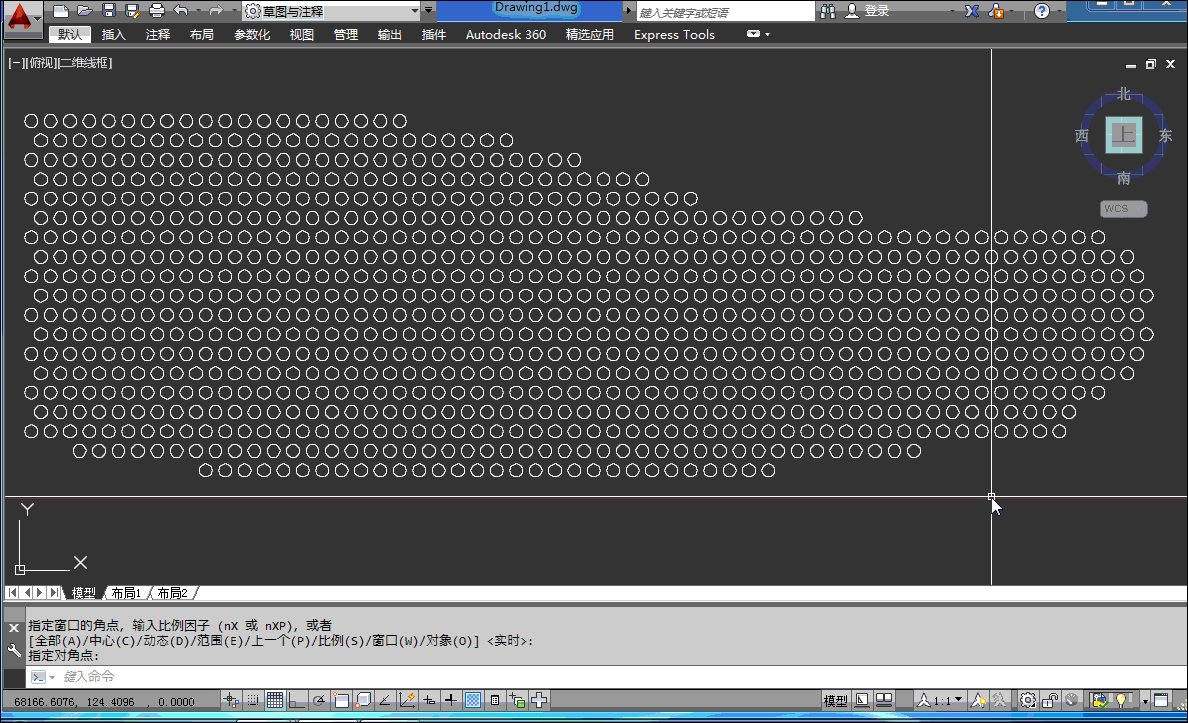

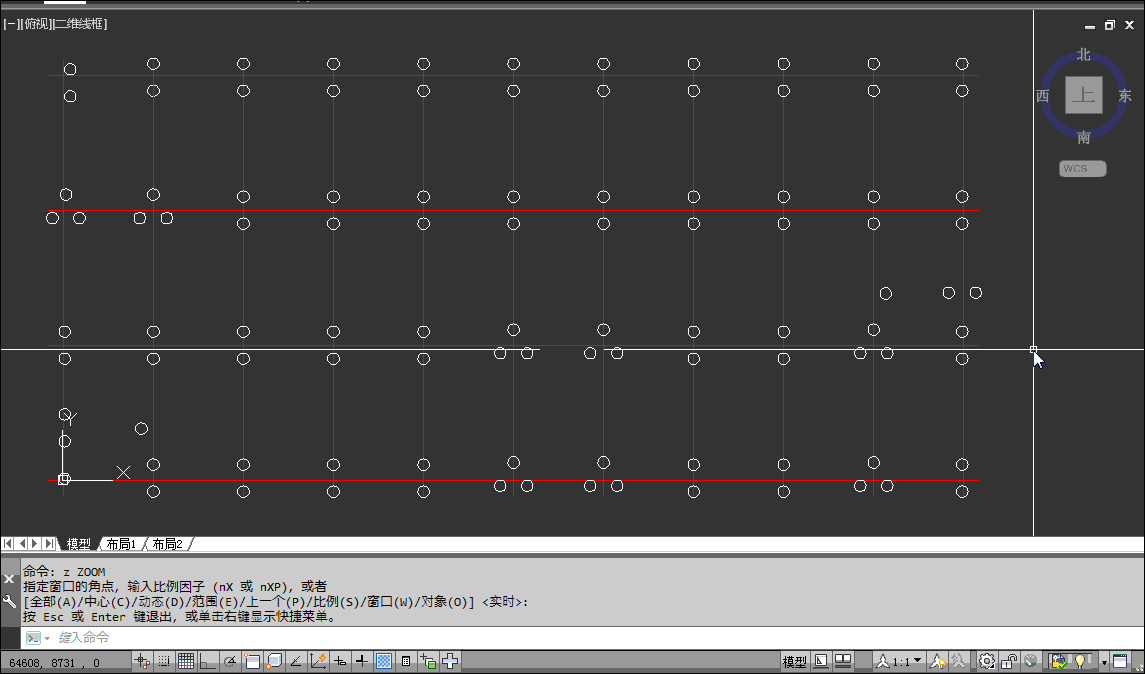

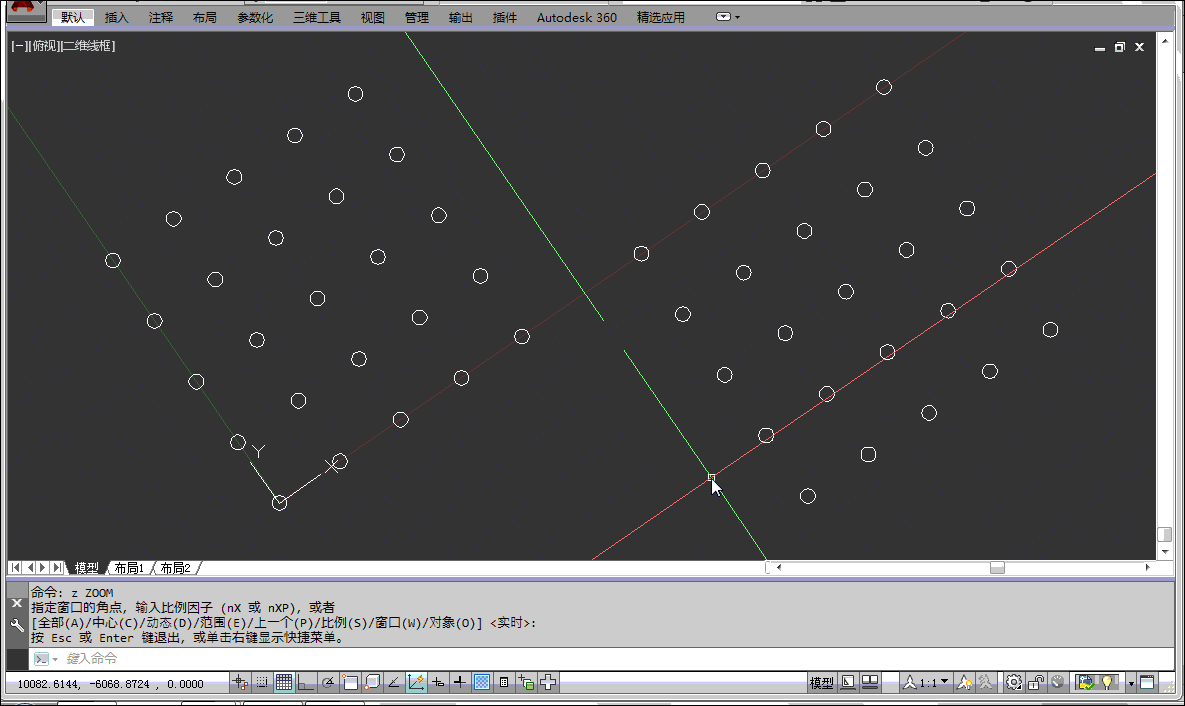

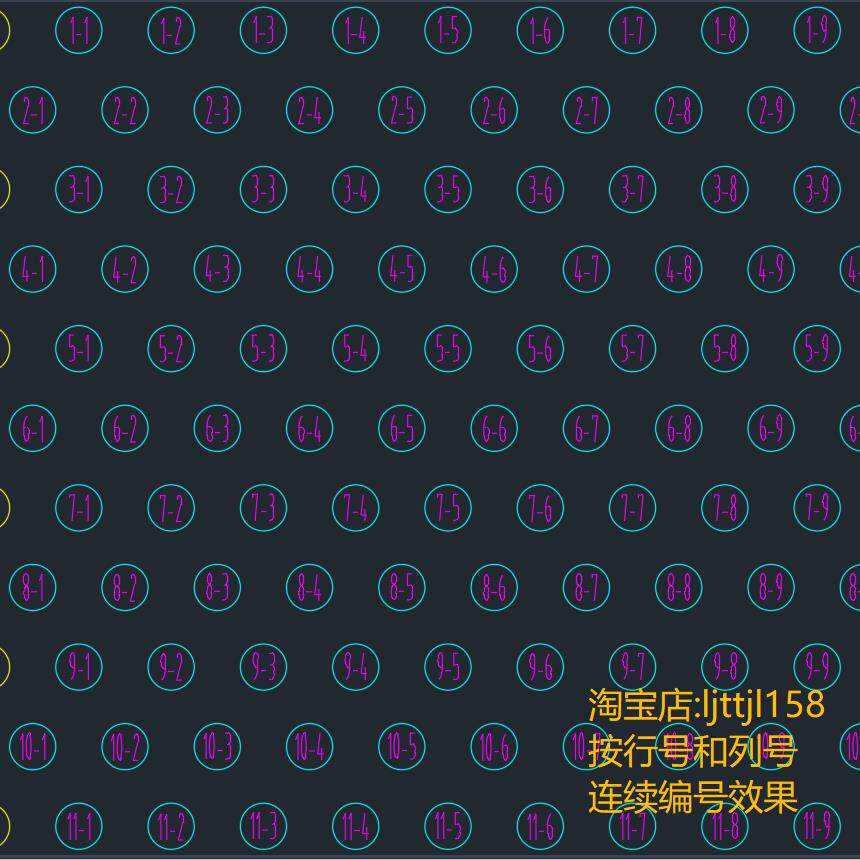

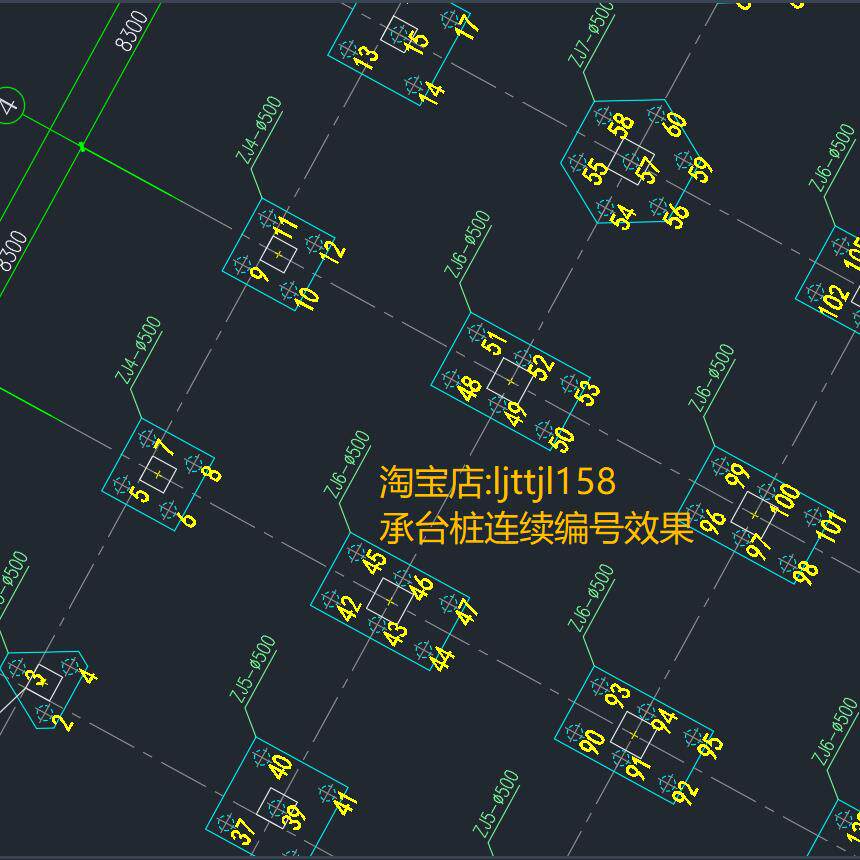

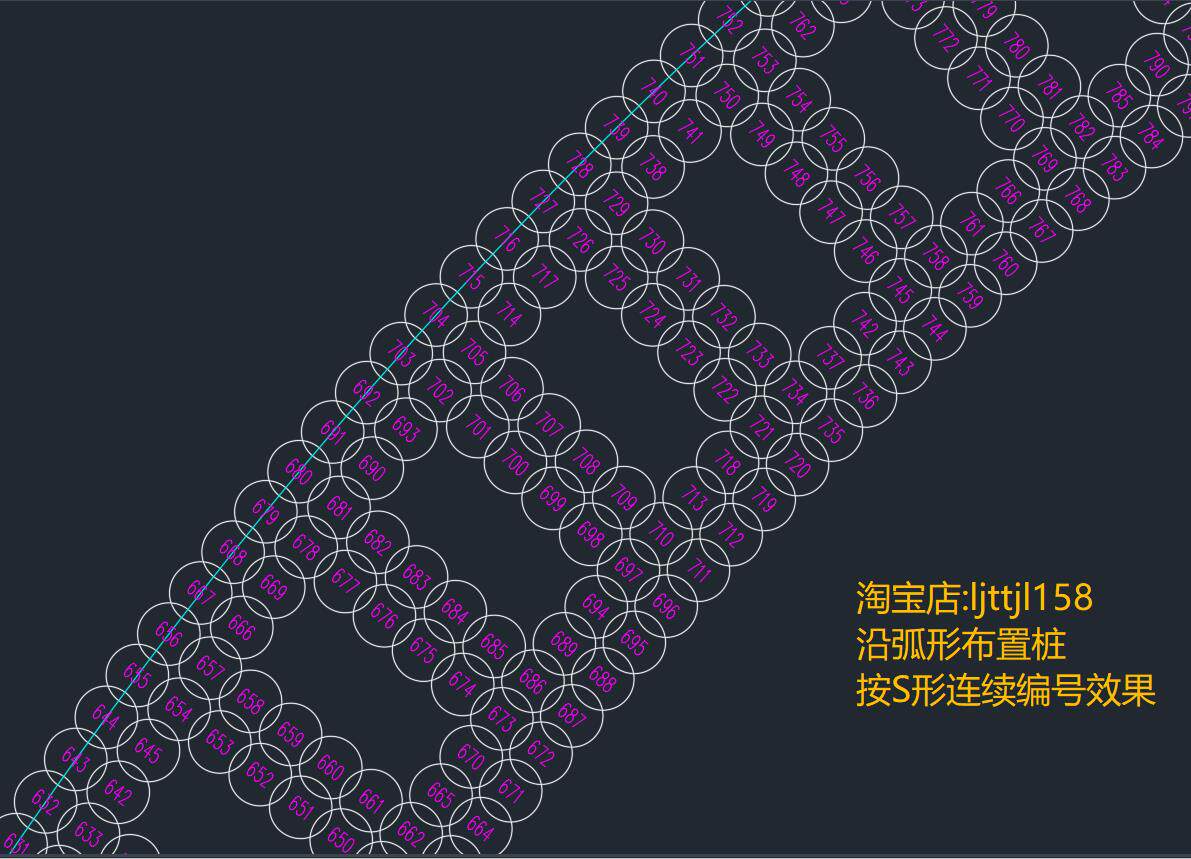

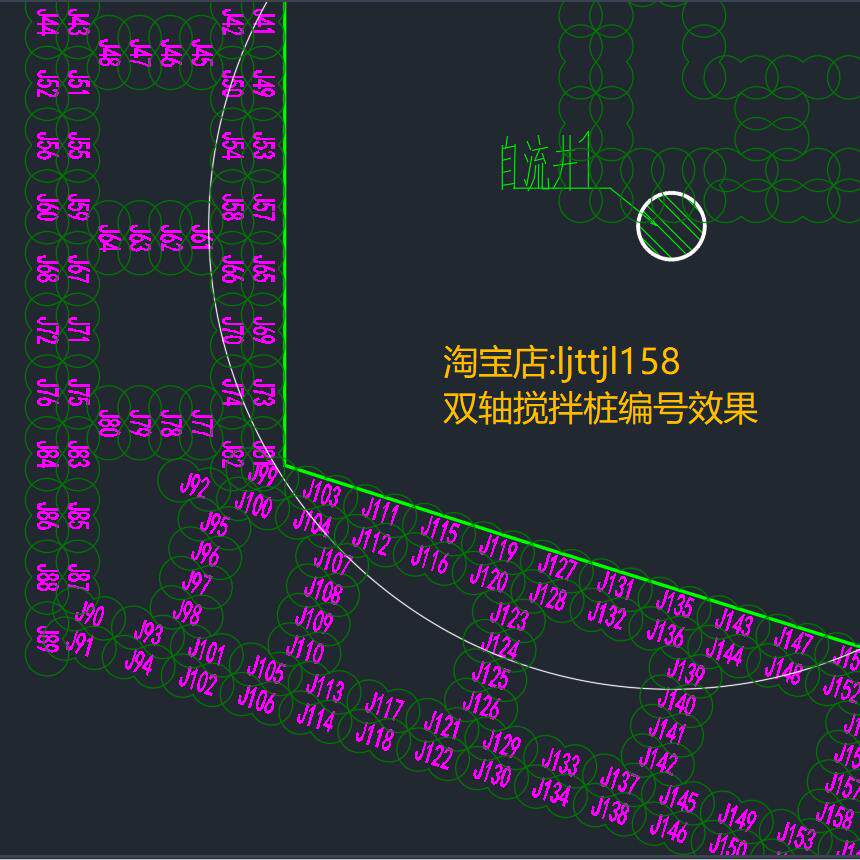

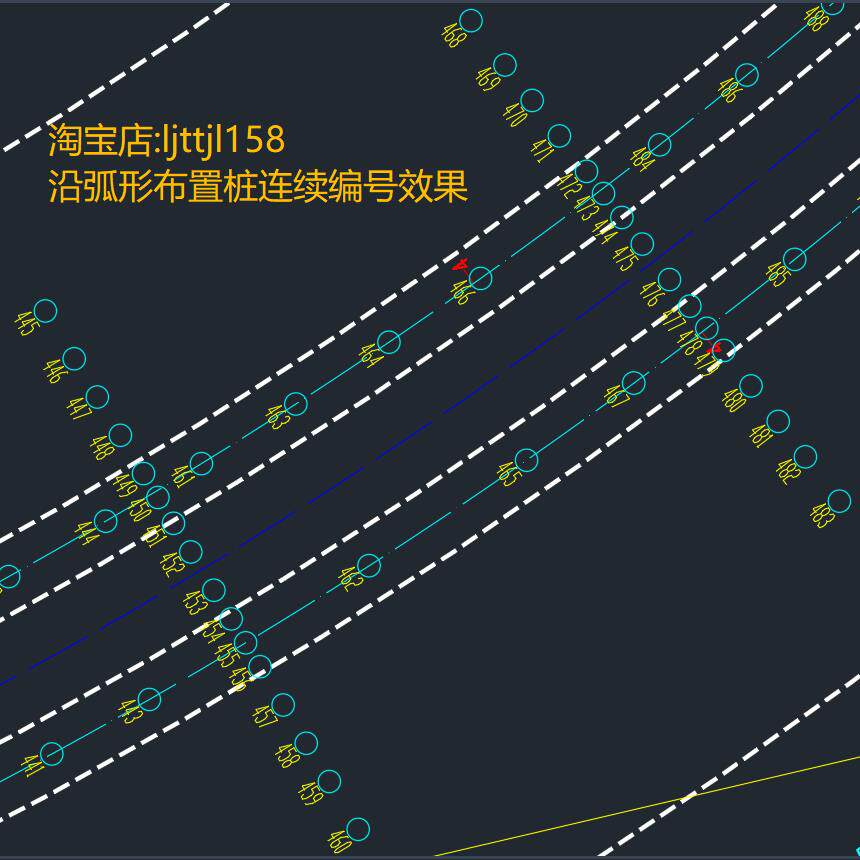

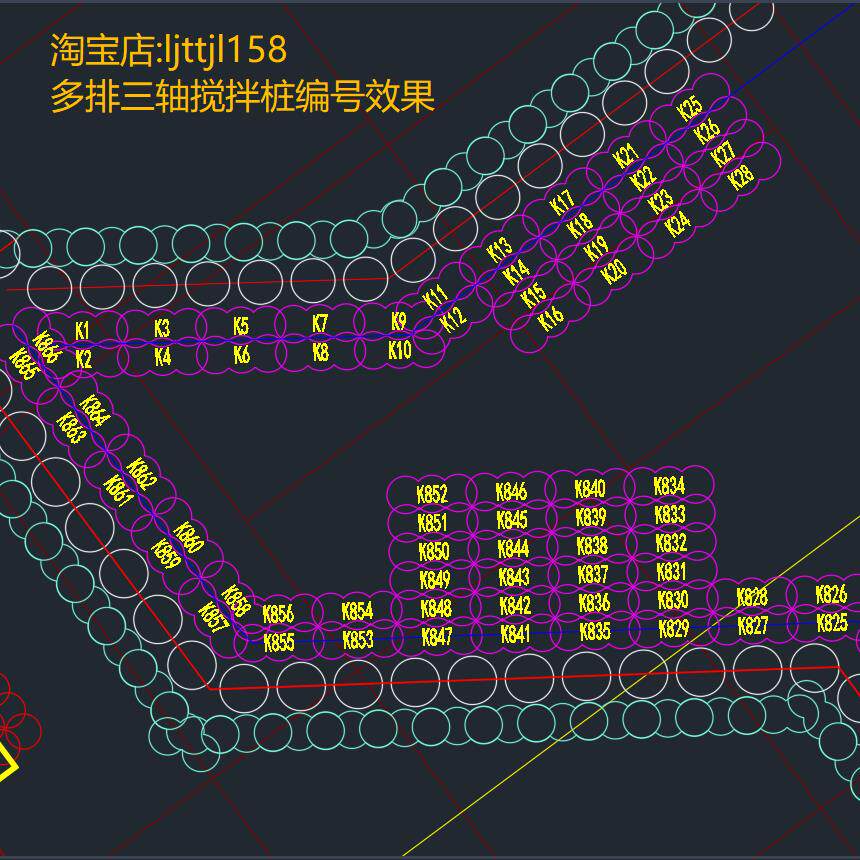

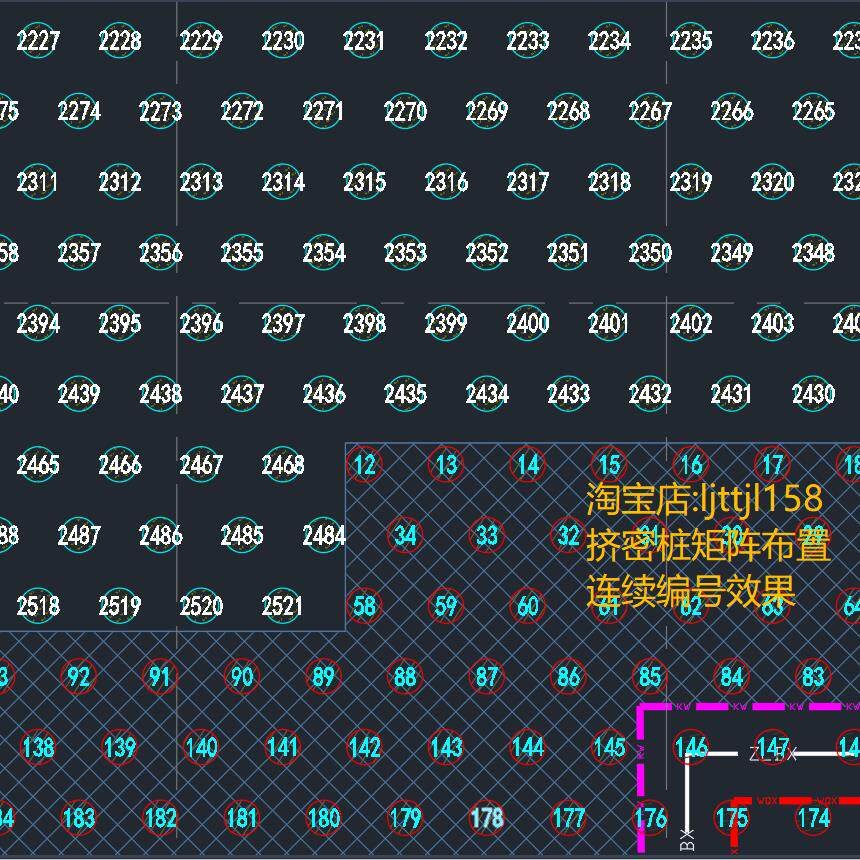

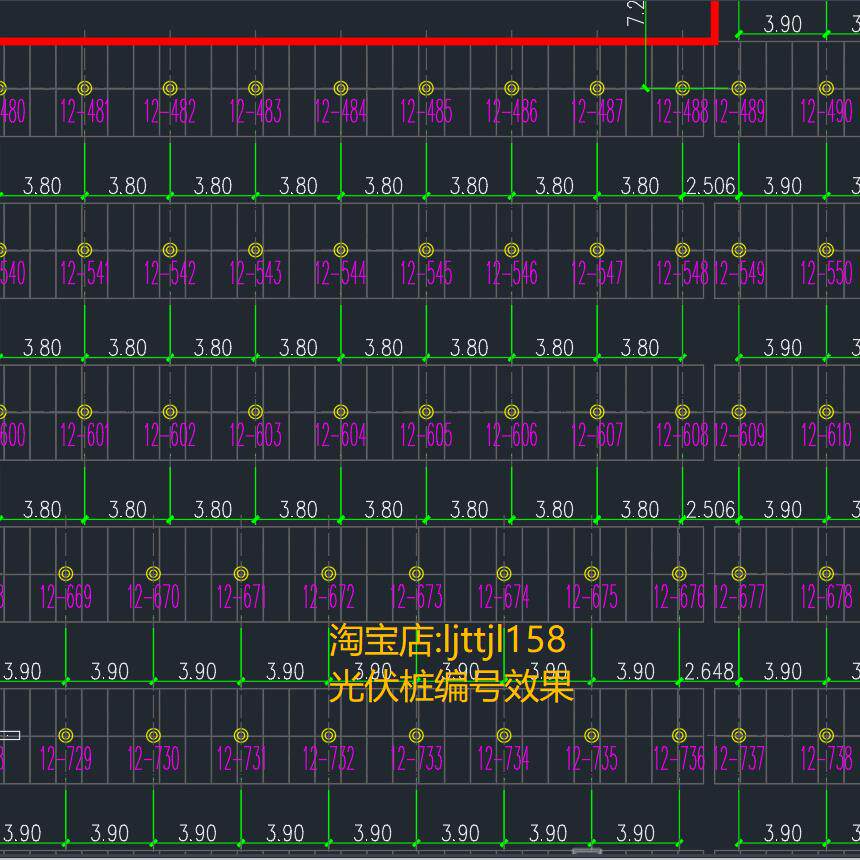

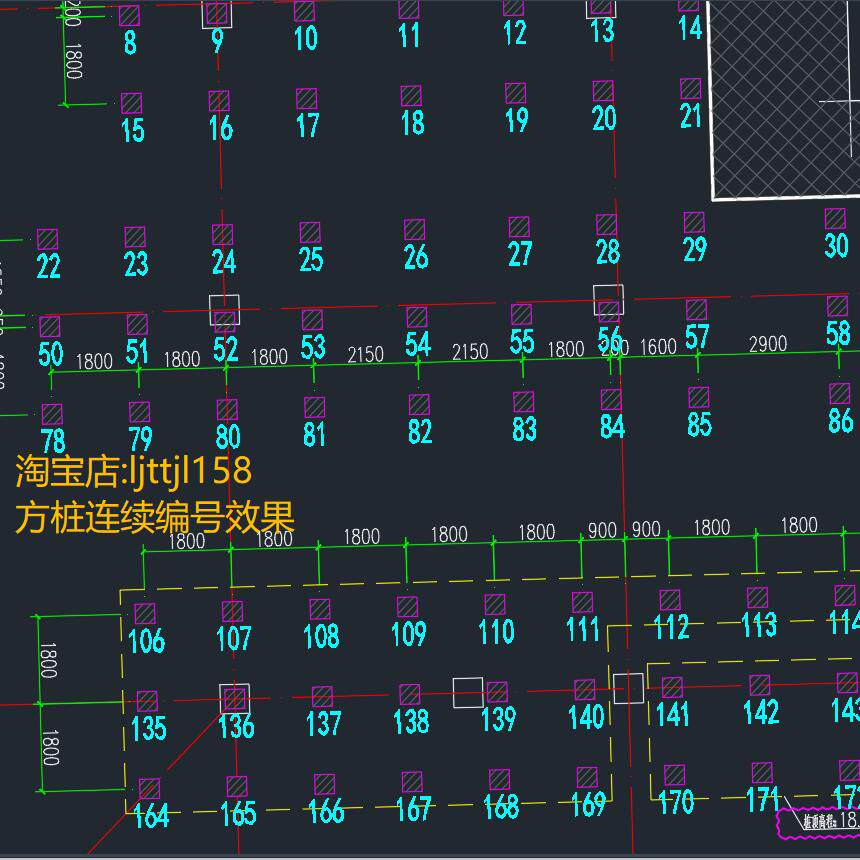

Эффекты нумерации различных чертежей свайных фундаментов следующие:

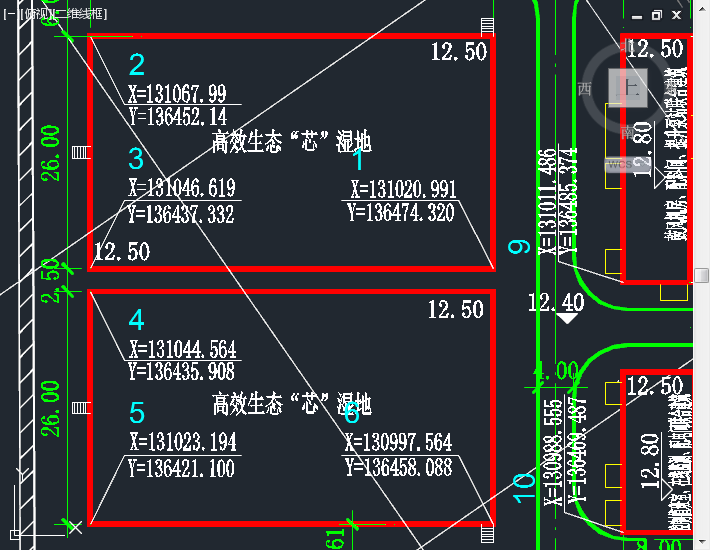

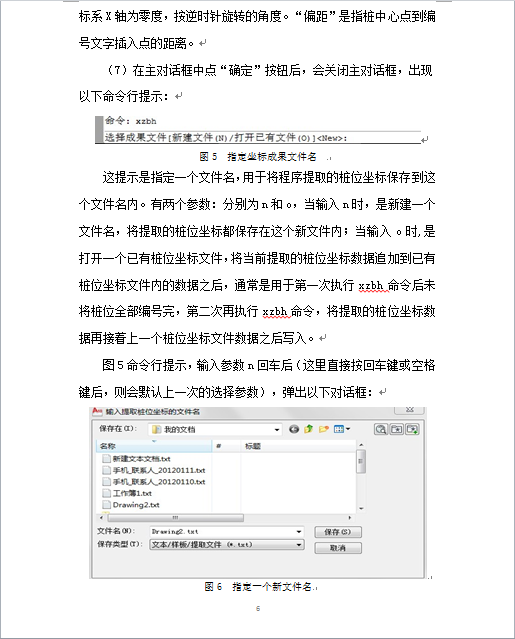

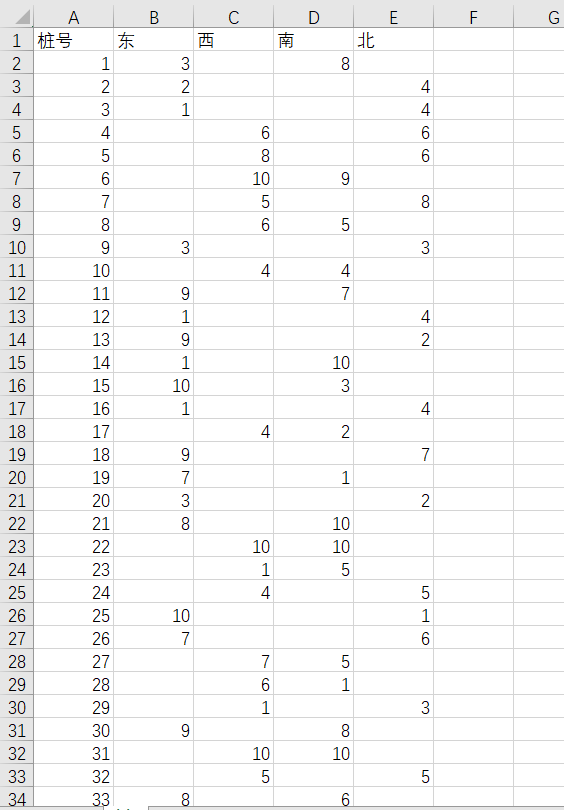

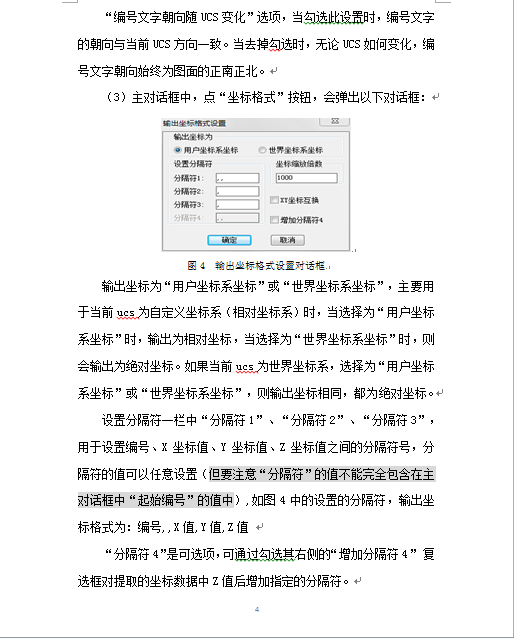

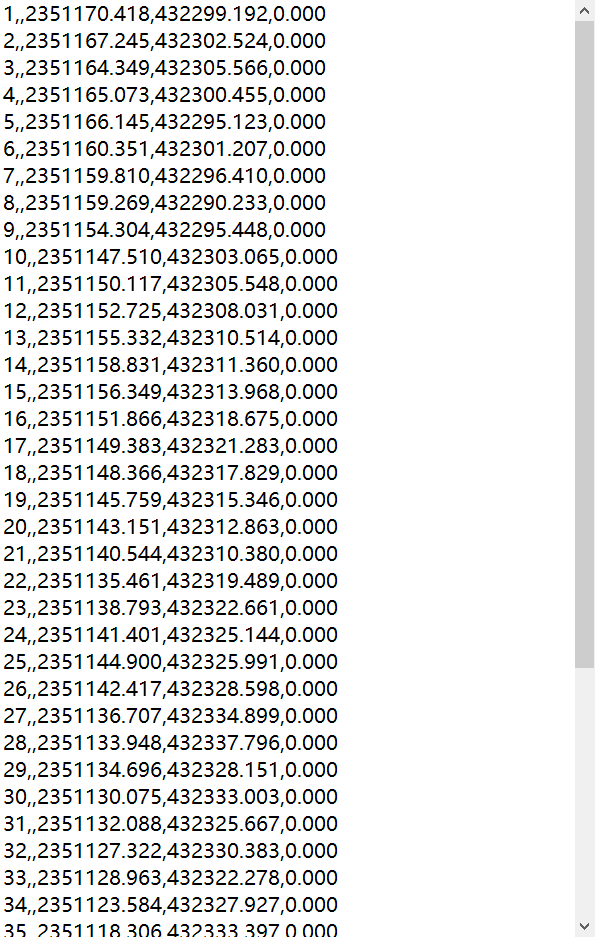

Программа извлекает данные координат в текстовый файл txt одновременно с нумерацией, даЭто общий формат, который также можно открыть непосредственно в Excel, как и данные формата Excel.Формат данных координат txt следующий:

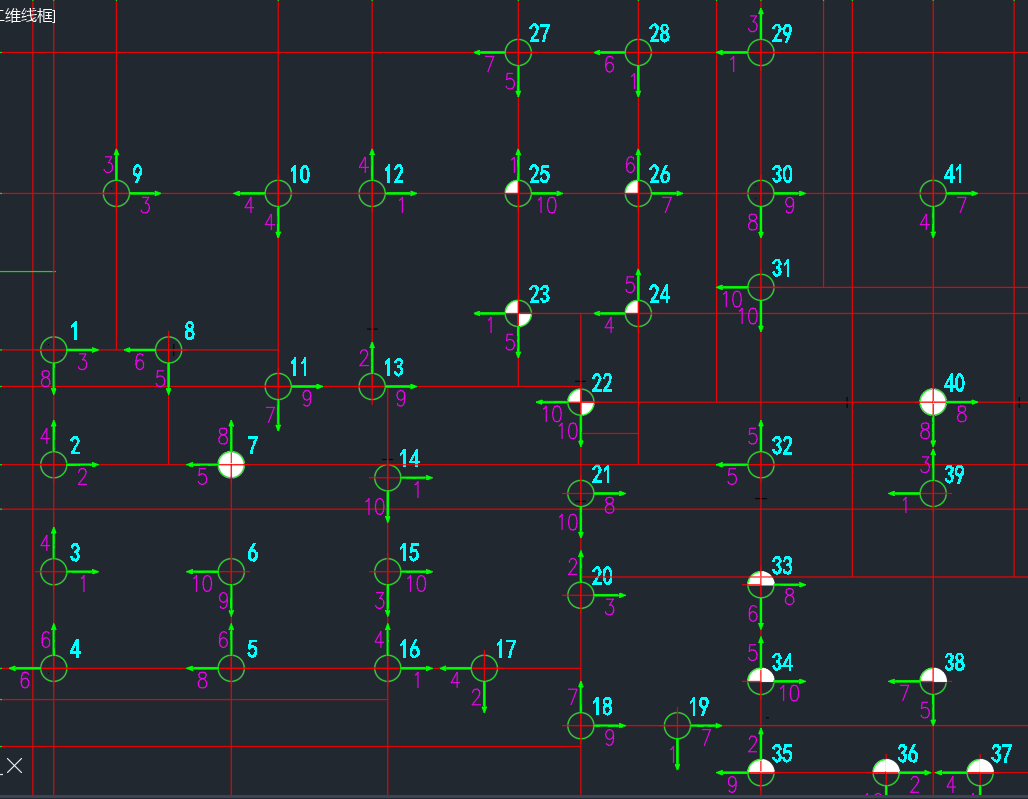

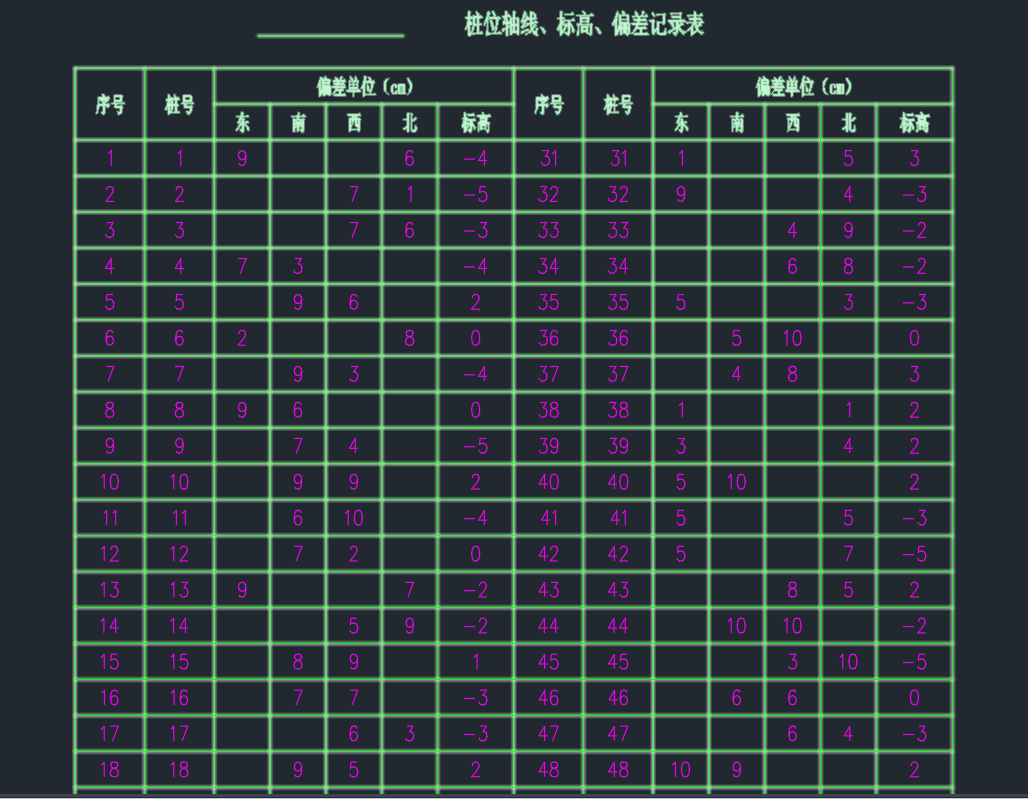

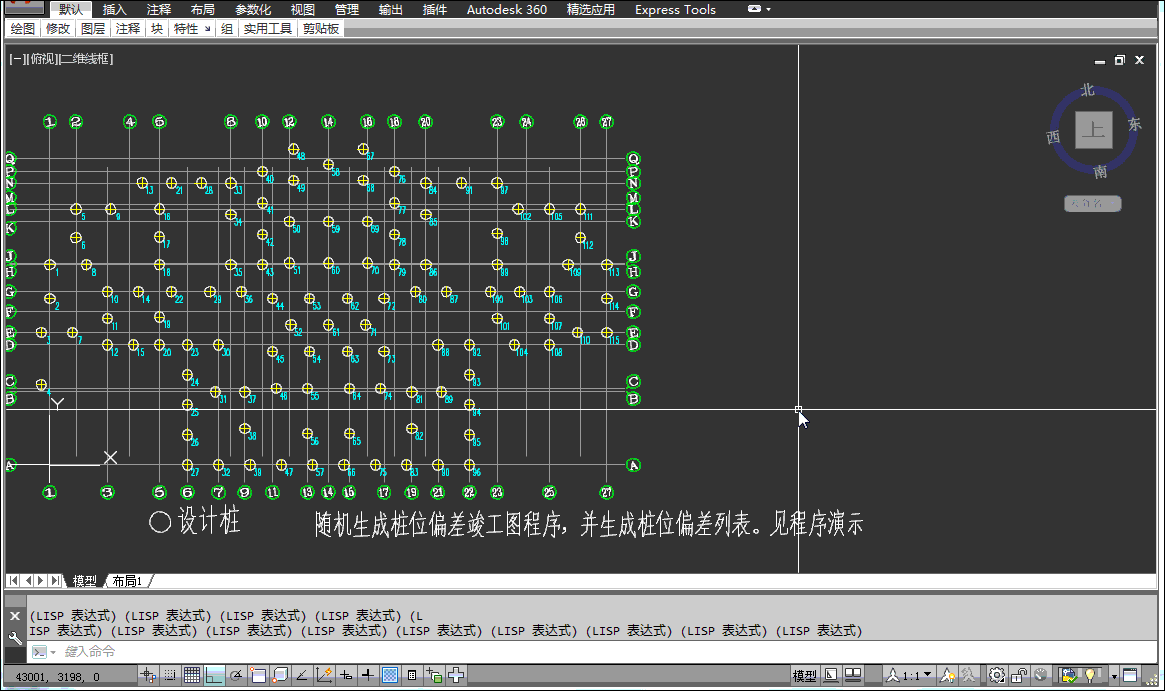

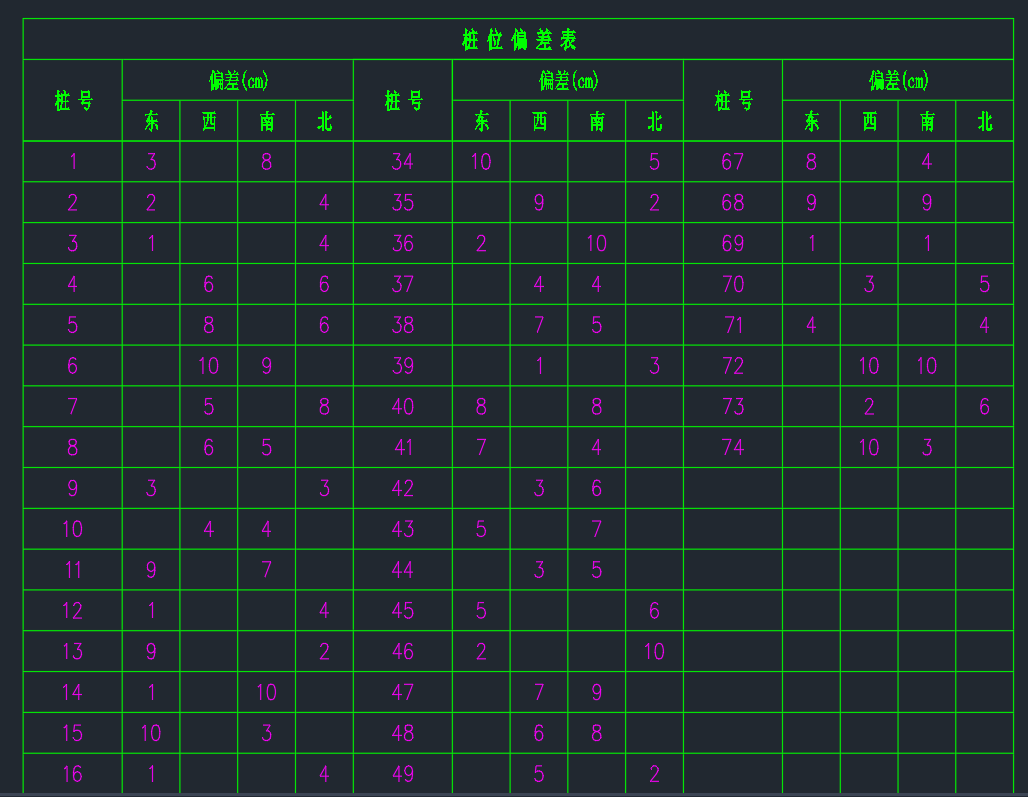

Вспомогательная программа также включает в себя функцию построения чертежей отклонений положения свай, которая может одновременно создавать диаграммы отклонений положения свай, таблицы отклонений и файлы данных об отклонениях.
С подъемом, режим 2:
Без возвышения, режим 1:

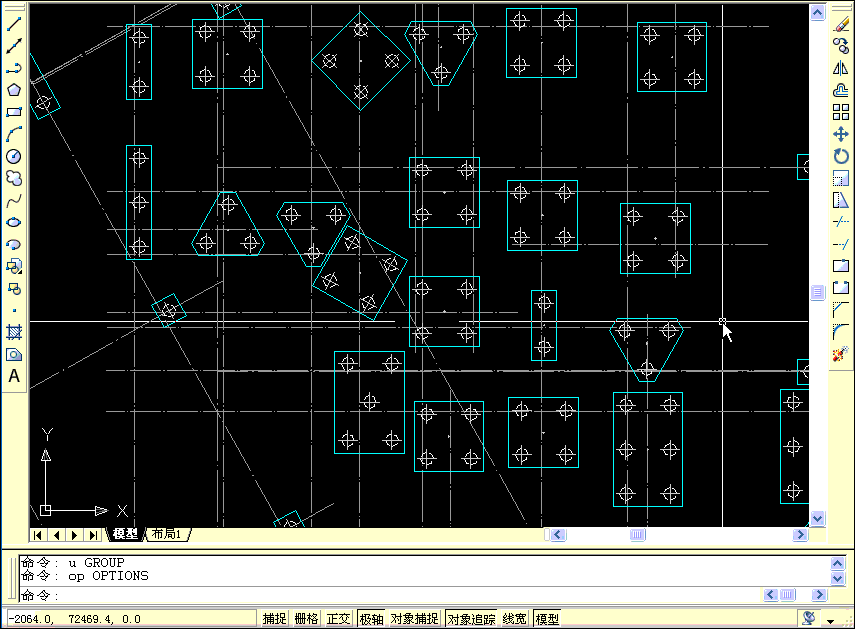

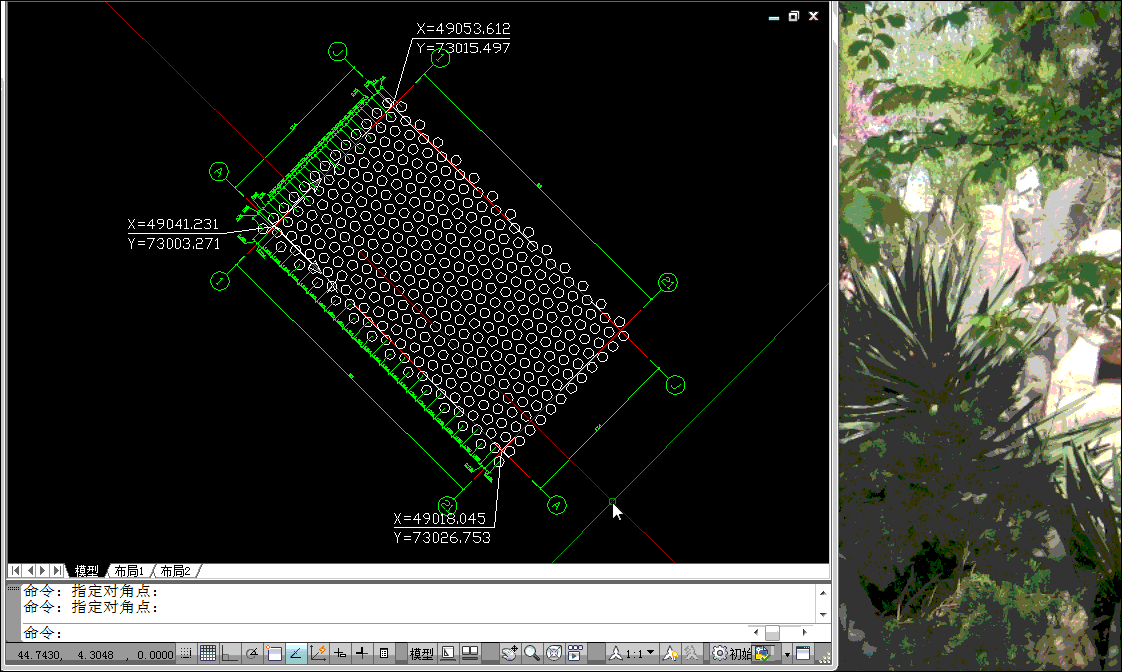

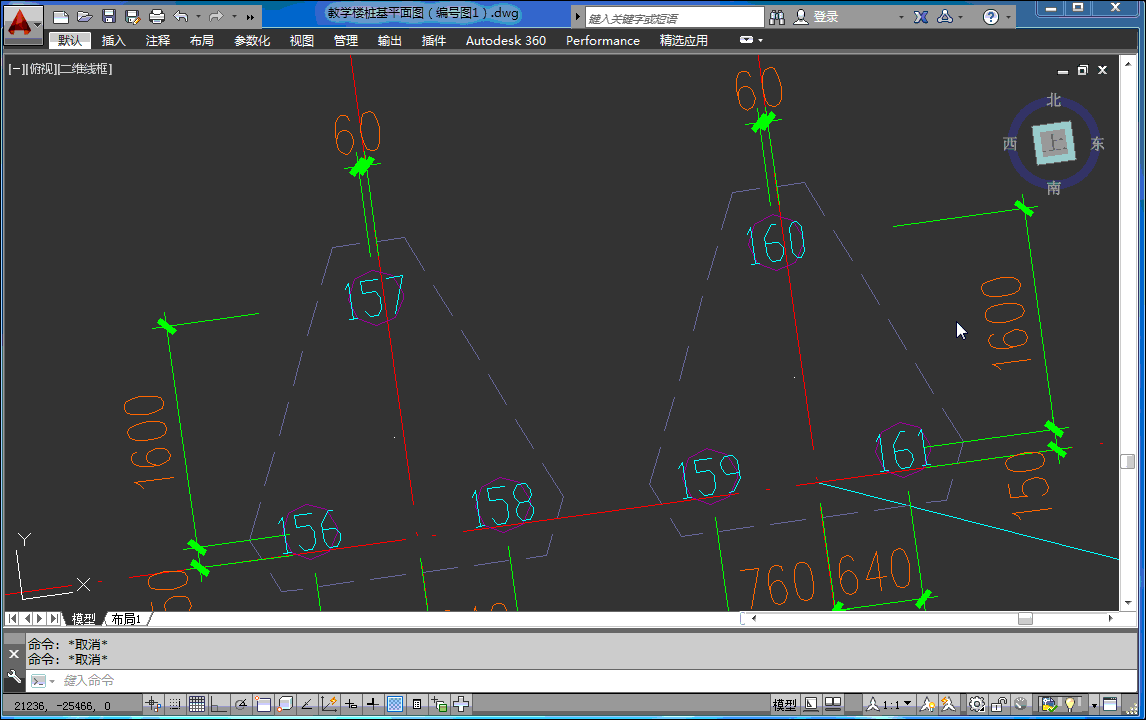

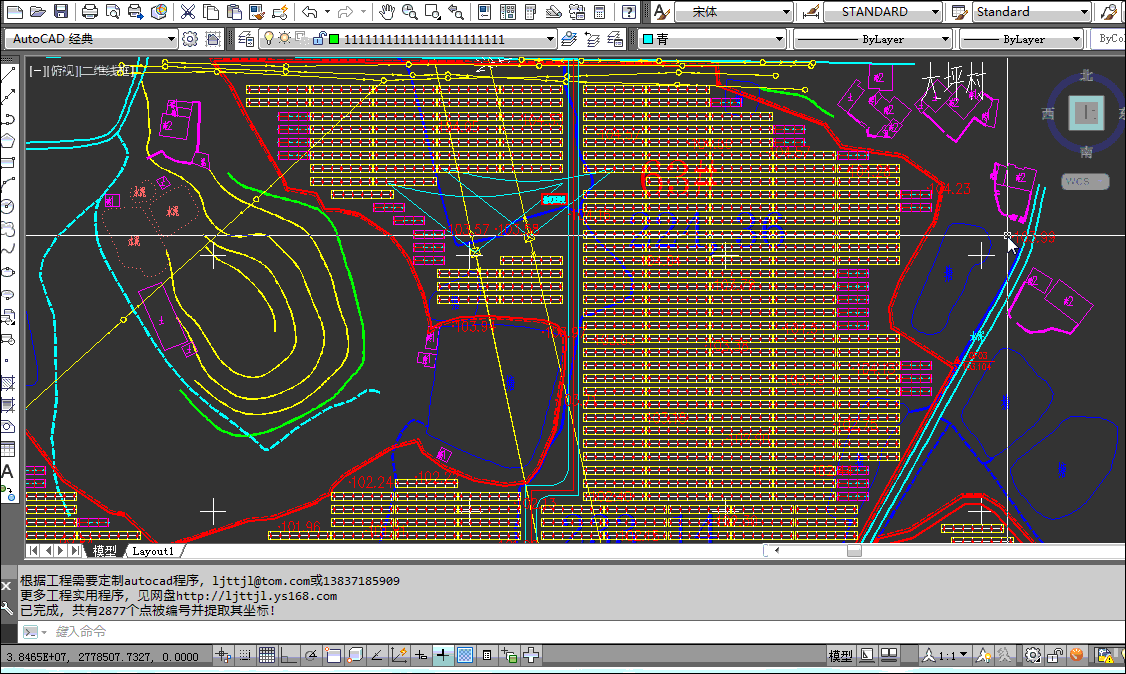

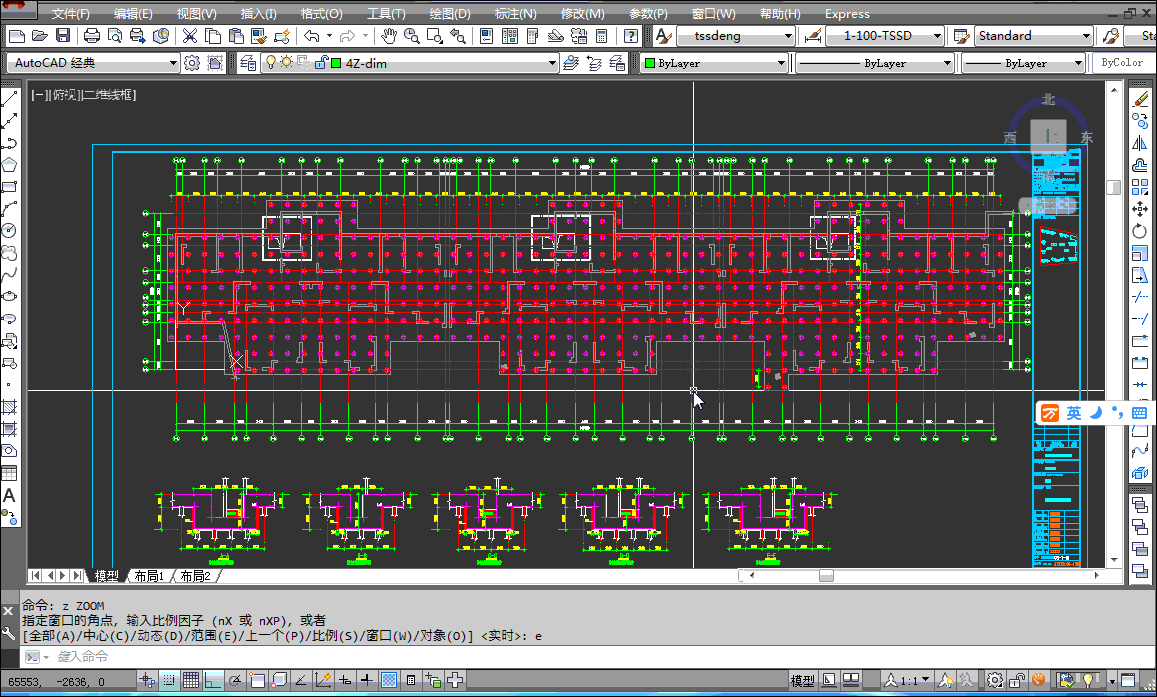

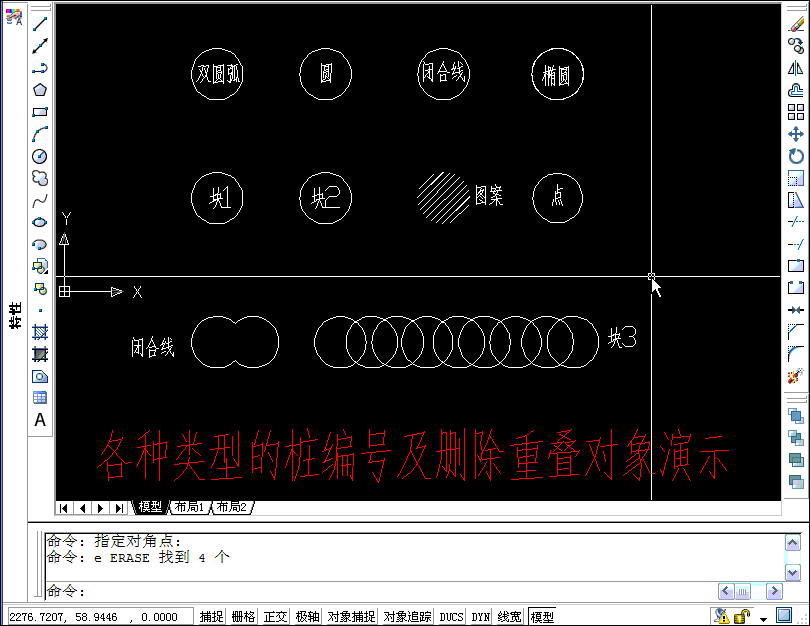

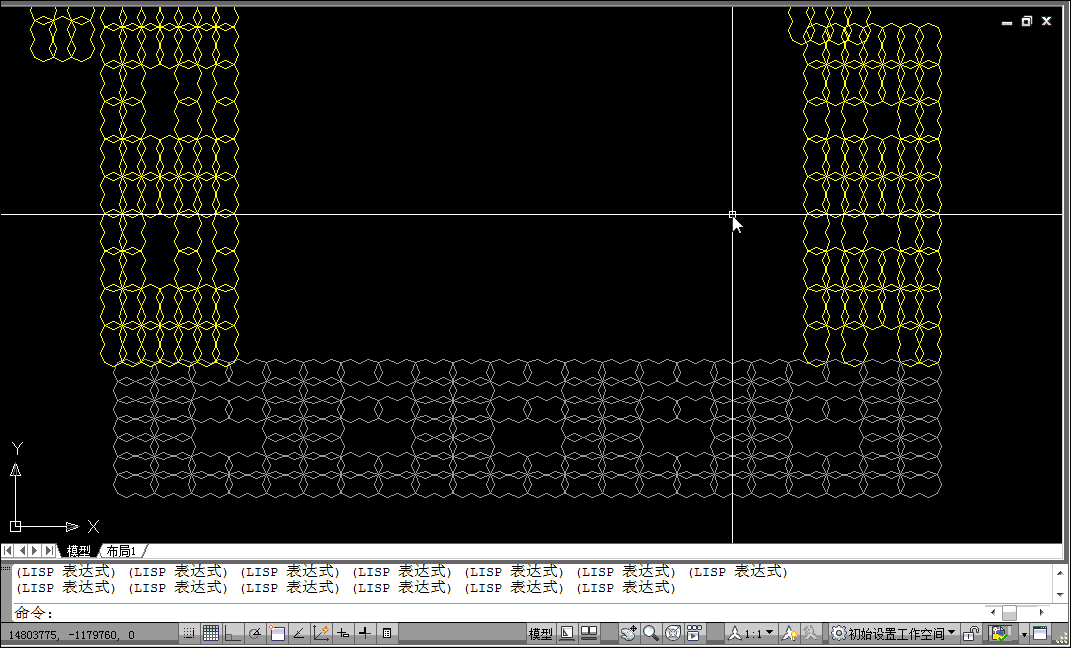

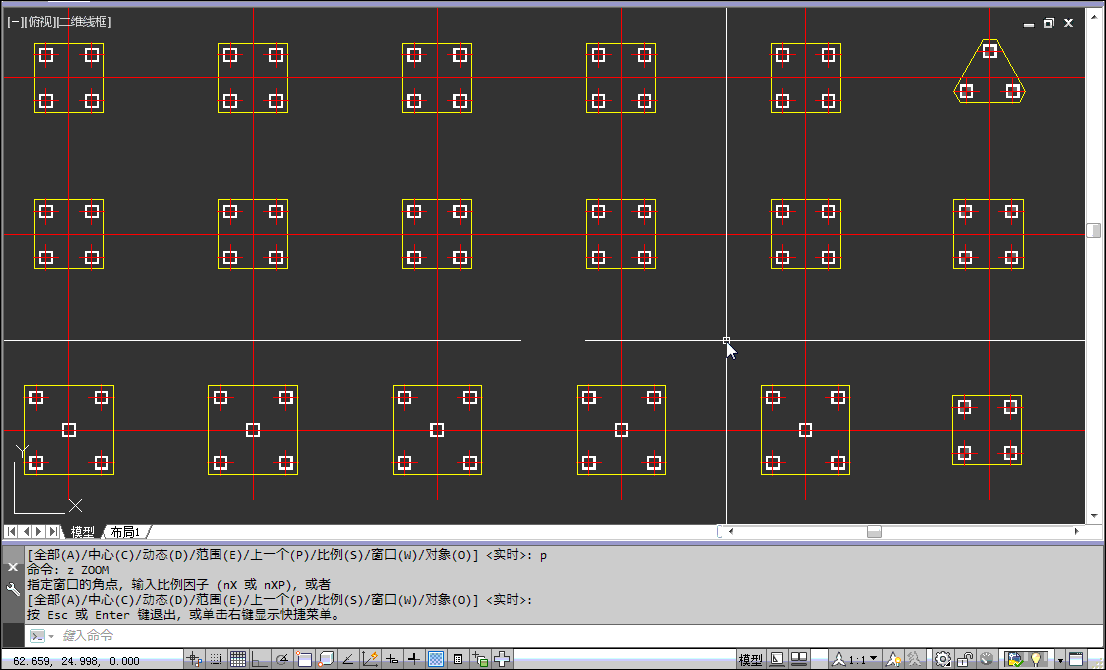

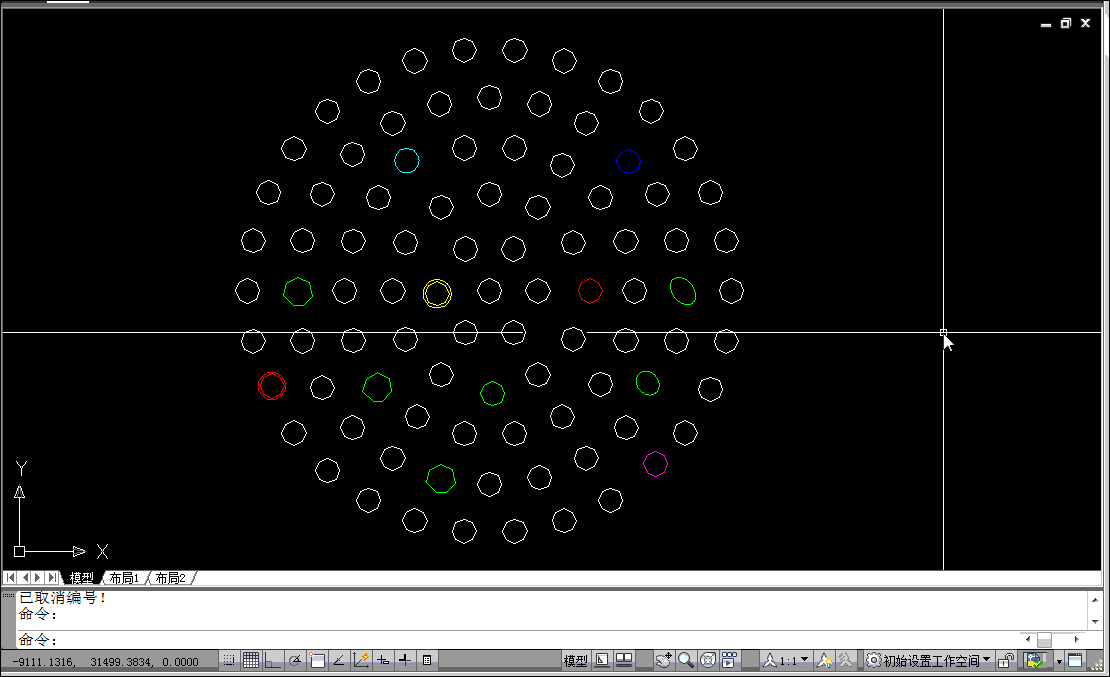

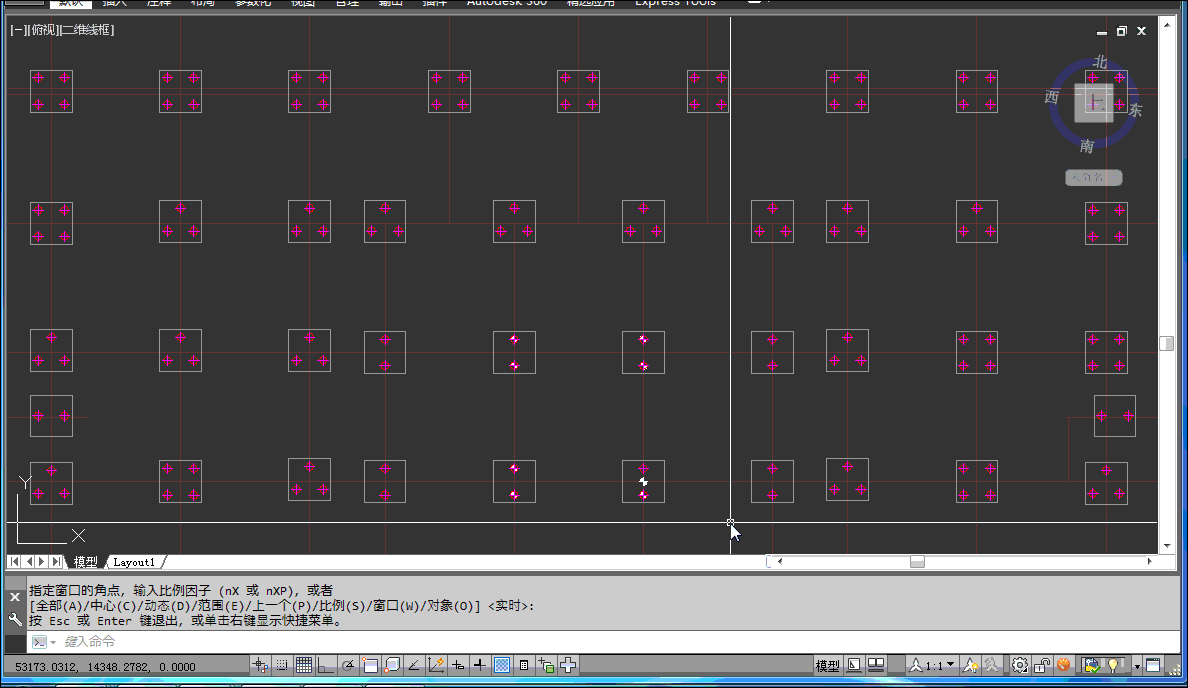

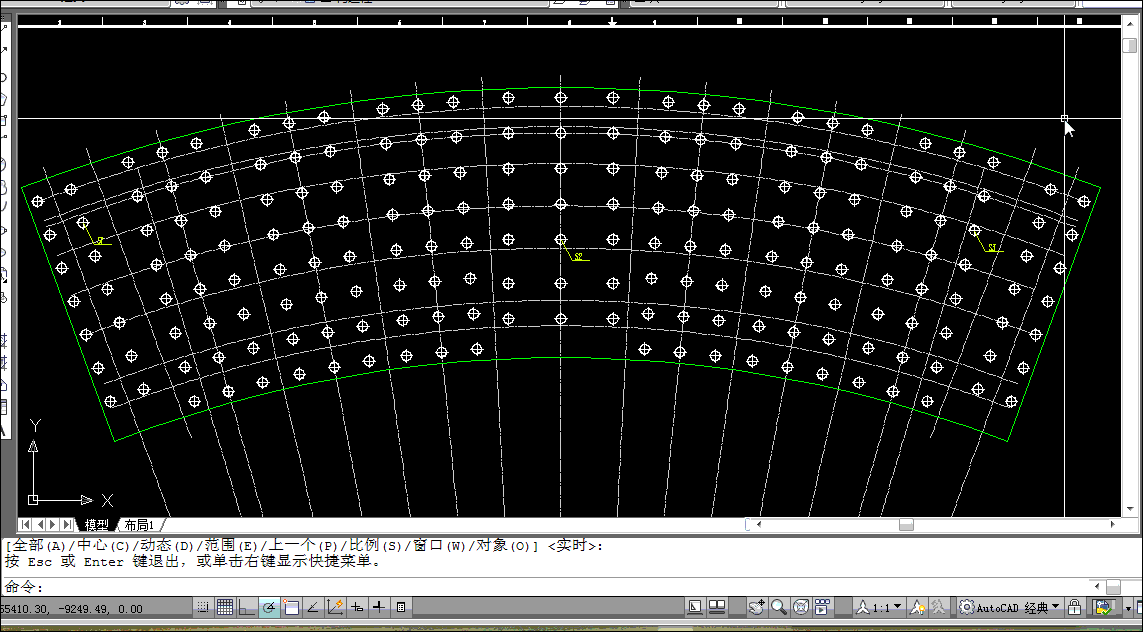

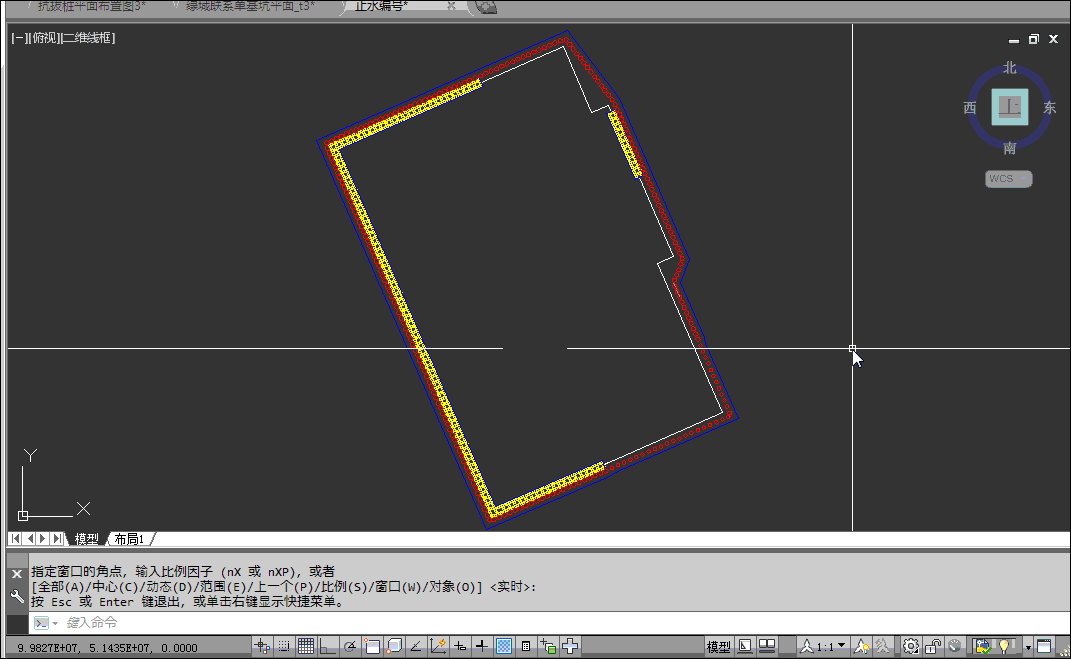

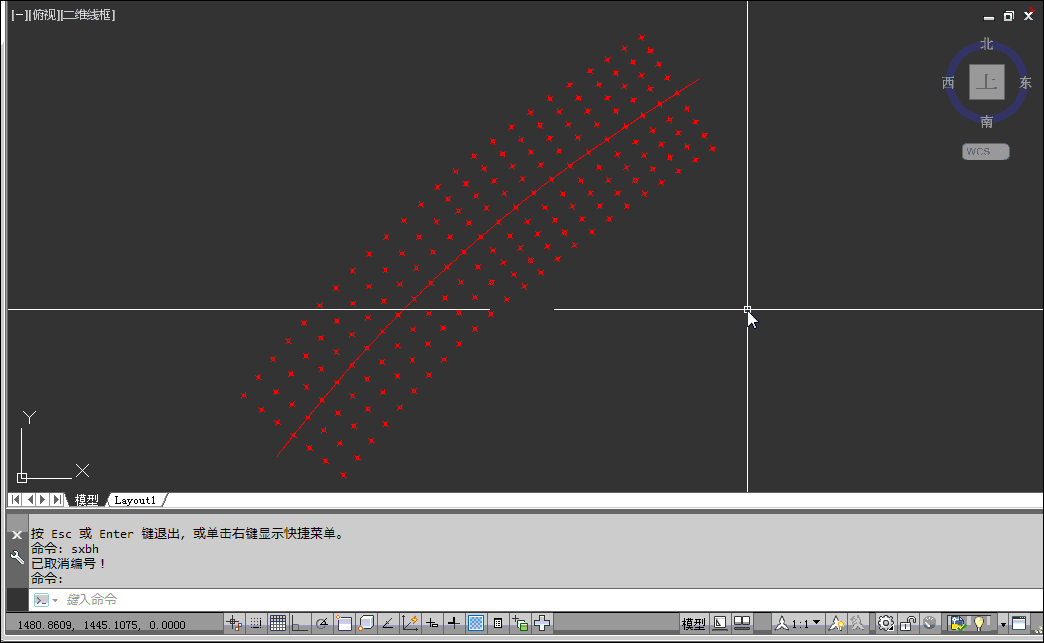

Эта программа демонстрирует различные ситуации:

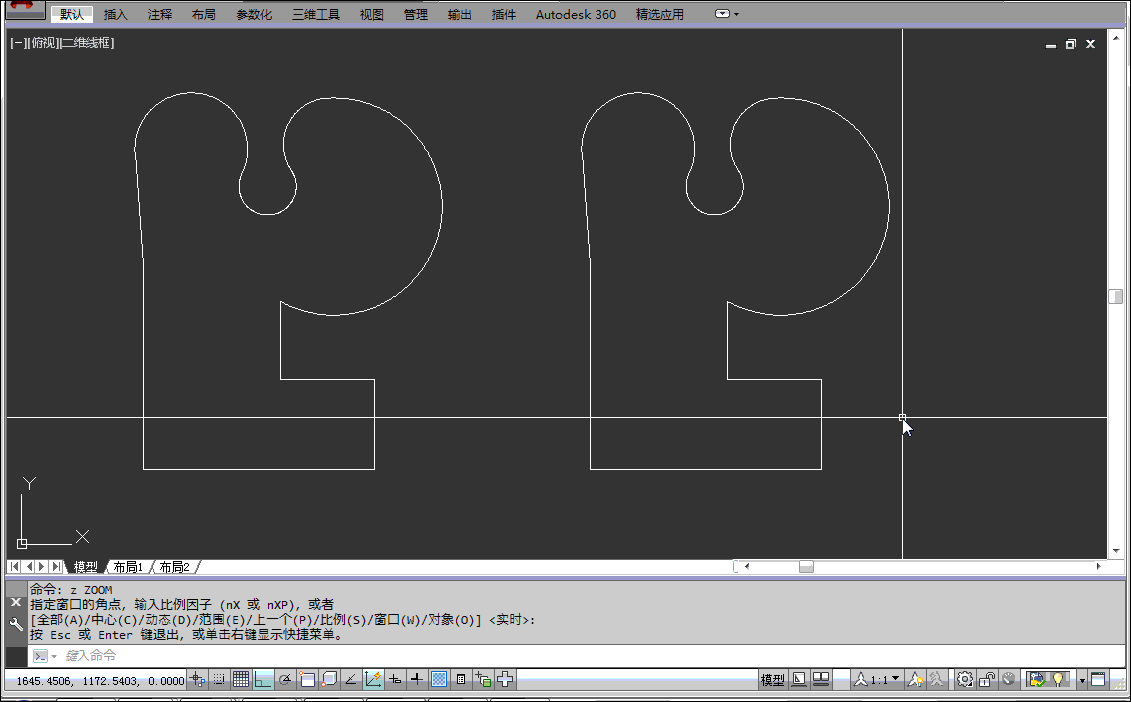

Некоторые вспомогательные демонстрации программ:

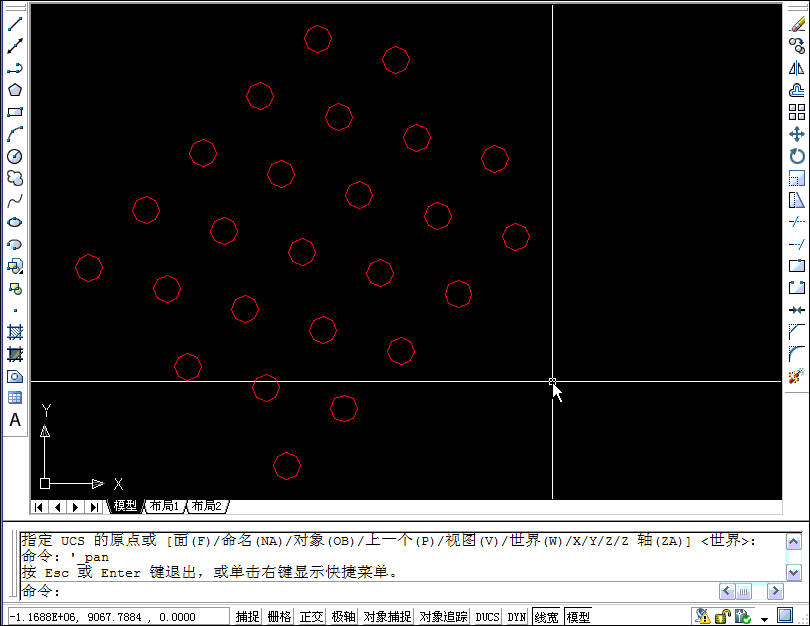

Демонстрация программы автоматической установки свай

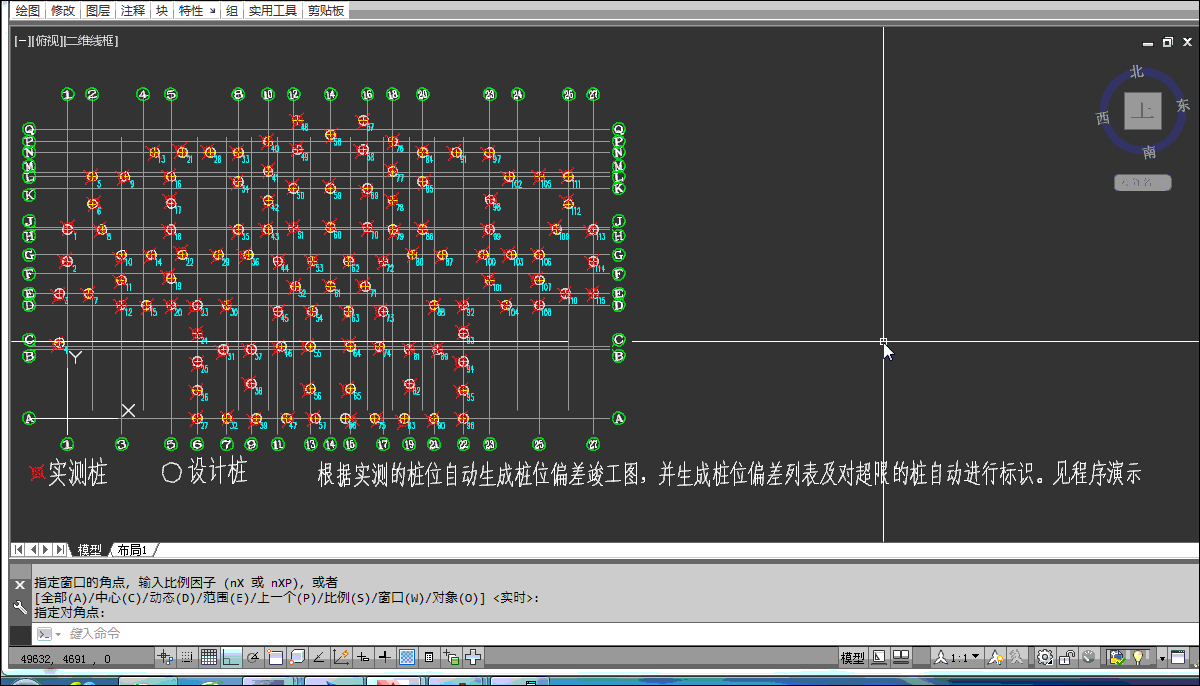

Демонстрация программы автоматического формирования исполнительных чертежей отклонений положения свай
