Новая фаза инвентаря 80 типа северной иглы/компас
Цена: 3 550руб. (¥168)
Артикул: 544878435145
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:协众光电の望远镜
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥11500239 545руб.
¥2204 649руб.
¥3507 371руб.
¥13000270 790руб.
Этот продукт представляет собой новый полный набор инвентаризации фазы 80 северных игл.СущностьСущностьСущностьНовая не открывающаяся полоса пластиковая бумага для ремня ремня
Нет проблем с новым продуктом.Есть много второго 80.Слишком мало новых.БЕСПЛАТНАЯ ДОСТАВКА В НЕ -РЕМОТАХ.
Северная игла 80 -го типа (северная игла типа 80) представляет собой специально разработанное оборудование, которое разработано для удовлетворения потребностей на открытом воздухе. координатная лестница.Он имеет функцию определения ориентации, расстояния, угла шага, пробега на карте, координат и простых карт.
80 -летняя северная игла (северная игла 80 -типа) приветствуется большинством ** с разумным дизайном, отличной производительностью, высокой чувствительностью и полными функциями.В то же время, из -за его превосходной работы, он широко используется во многих областях, таких как транспорт, океан, лесное хозяйство, инспекция и приключения, и пользуется такими группами, как фанаты и энтузиасты.
Структура и производительность

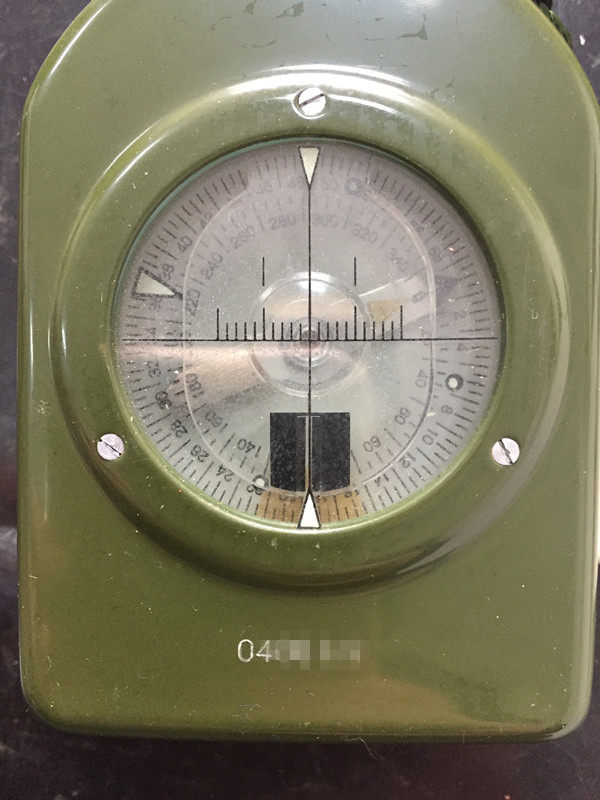

1. Астрономический механизм измерения: он состоит из мягкого диска, азима рамы, зрелища и прицеливания стекла.Позиционирование ориентации позиции составляет 60-00 плотных положений, а единица составляет 0-50 плотных положений;Точность индикации позиции составляет 0-25 плотных положений.
2. Оценка расстояния: состоящий из зрелищного и прицельного стекла.Цель стекла на стекле, есть линия расстояния и плотное положение.Когда линия позиционирования оболочки и корпус оболочки относительно точна, вид зрения находится в вертикальном положении, доля оценки расстояния от состава 10: 1 линии оценки расстояния и прицела; Оценка диапазона.Расстояние от оценки расстояния составляет 5%.
3. Пентагональный механизм измерения: он состоит из механизма вида, качки и блокировки.Его диапазон-+90 `, а устройство-5`.Точность точность измерения угла шага составляет 2·5 '.

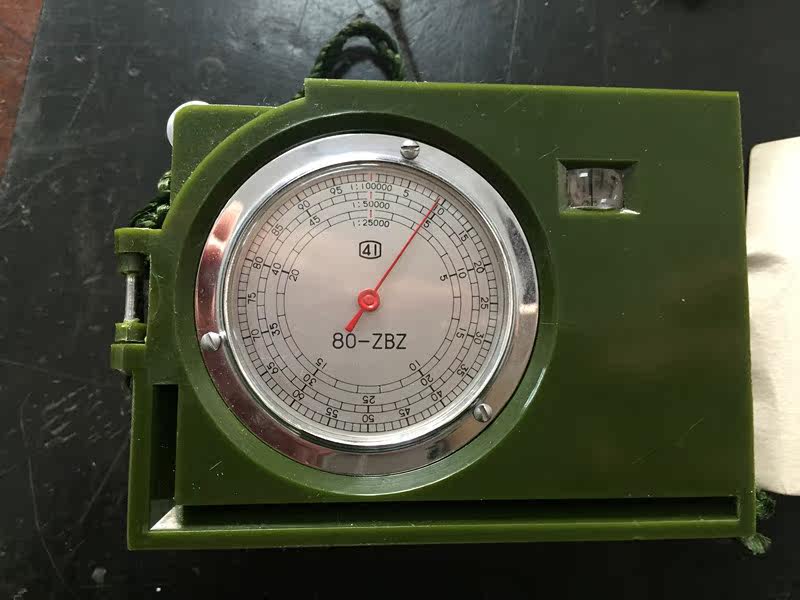

4. Механизм измерения пробега: состоит из пробега, колес, таблиц пробега, иглоукалывания и шестеренских систем.Таблица пробега имеет 1: 100 000;Точность измерения пробега составляет 2%.5 Координируйте правитель лестницы: состоящий из двух наборов линейки, перпендикулярных друг другу.80 мм длиной;Устройство 1 мм.Точность измерения координатной лестницы равен 0·5 мм.
В -третьих, введение базового использования
1. Угол базового положения: определить ориентацию, калибровать карты, цели индикатора и т. Д.
Пример 1: Угол магнитного положения целевой точки к цели.Откройте северную иглу, чтобы сделать крышку оболочки в максимальное положение, а северная игла сплющивается. и соответствующая ветвь позиции.Во время прицеливания цель нацелена на длинные швы и нацеливание линий на прицеле.
Пример 2: Рассчитайте карту -сделайте север на севере и севере от карты.Карта выставок, длинная сторона лестницы координат северной иглы тесно связана с магнитным севером (то есть пунктирной линии PP на карте) на карте.В настоящее время карта была откалибрована.
Пример 3: Используйте станцию объема карты, чтобы стоять под углом магнитного положения цели.Два метода примеров сначала откалибруют карту так, чтобы длинная сторона северной игольной координатной лестницы может быть направлена на постоянную точку в начале стоячей точки, а две точки или эти две точки или эти две точки.В настоящее время делящим значением, соответствующим линии индикатора позиции, является угол магнитного положения точки стоя к цели.
2. Расстояние оценки:
① Расстояние между целью испытательной цели оценивается от расстояния от цели до позиции.Исходя из размера целевого интервала на целевом стекле, расстояние может быть оценено в соответствии с формулой соотношения 10: 1 или формулой плотного положения.Процент формулы:
Расстояние от точки к цели (метры) = ширина целевого интервала (счетчик)/Целью учета для кратных из двух оценочных ширины линии×10
Формула Танчена: расстояние от точки к цели (метры) = плотное количество целевого интервала ширины (счетчик)/Целью×1000
Пример 4: Известно, что интервал между целевым электрическим полюсом с высоким содержанием высоты составляет 50 метров, а высота электрического полюса составляет 8 метров. Постоянная точка оценивается.Откройте северную иглу, сделайте обстрел крышки раковины и полки раковины и поместите вид зрения в вертикальное положение.Используйте один глаз, чтобы соблюдать цель, направившись на ветку на стекле.Как показано на рисунке 1, двухэлектрический запасной интервал (50 метров) составлял множественную из двух оценочной ширины линии до 1·25. через пропорциональную формулу: расстояние от точки до электрического полюса =×50-1.25: 10 = 400 метров
Как показано на рисунке 2, высота электрического полюса (8 метров) учитывает две небольшие сетки (20 плотных положений) плотного положения.
Расстояние от точки до полюса вызова = 8 20×1000 = 400 метров
② Интервал между неизвестной мишенью оценивается от расстояния от цели до постоянной точки.
Пример 5: Как показано на рисунке 3, на другой стороне реки построен новый темный замок, а расстояние между темным замком и стоячей точкой оценивается.Откройте северную иглу и измерьте магнитное положение от цели до стоячей точки, составляет 45-20 плотных положений. Вспомогательная точка изменяется.В настоящее время метод тестирования шага или другие методы.
Примечание. Согласно вышеуказанному методу, если расстояние уменьшается на 5%, например, 400 метров -400×5%= 380 метров, в настоящее время точность дальности может быть увеличена примерно до 2%.
3. Проверьте угол лежа и уровень калибровки. Используйте прицел -толкатель, чтобы непосредственно нацелиться на цель, чтобы измерить шаг или угол возвышения точки зрения на цель.Вы также можете поместить координатную лестницу (длинную линейку) северной иглы к горизонтальному положению.
Пример 6: Измерение Постоянная точка на угол высоты цели.
Возьмите северную иголку в руку, нажмите кнопку средним пальцем, и в то же время нацелитесь на цель через прицел. из -за измеренного угла.Вы можете прочитать измеренный угол возвышения, пронзив большое зеркало, указывая на то, что это 30 '.
4. Две мили любого намерения на карте:
Различные карты соотношения, взаимосвязь между длиной края сети и расстоянием поля квадрата и формулой расчета:
Сторона соотношения карты квадратная сетка эквивалентна расстоянию поля
1: 25 000 4 см 1 км
1: 50 000 2 см 1 км
1: 100 000 2 см 2 километра
Несколько миллиметров 4
1: 25 000 карт: расстояние =×100 (метры)
Несколько миллиметров 4
1: 50 000 карт: расстояние =×100 (1: 100 000 мм Карта: расстояние = миллиметр
число×100 (метры)
Пример 7: Измерьте прямое расстояние между A и B на карте.(Коэффициент карты составляет 1: 50 000) Начало линейки координат лестницы -квази -полю, а длина между двумя местами A и B составляет 68 мм.Замена:
Расстояние =×100 = 3400 метров, прямое расстояние между двумя местами A и B составляет 3400 метров
Пример 8: Измерьте путешествие двух мест вдоль шоссе.(Коэффициент карты 1: 5000). Поверните колесо пробега, устраните его пустоту, так что индикация скальпеля пробега равна нулю, а затем перевернуть колесо пробега вдоль шоссе к месту B (обратите внимание, что колесо пробега можно только свернуть и слайд).Поверните северную иглу и прочитайте количество колец на таблице пробега 1: 50 000 в соответствии с масштабами карты.Примечание. Этот метод не относится к районам с волнистой местностью.
5. Измерьте координаты на определенной точке на карте: чтение предметов первой необходимости: длинная сторона. Нажмите на горизонтальную линию, короткий боковой проход, количество километров - это фронт, хвост смотрит на правитель, сначала сообщит о координате и Затем сообщите о горизонтальных координатах.
Пример 9: Как показано на рисунке 4, измеряются точные координаты карты 1: 50 000 и «P».
(1) Координаты точки «P» найдены первые 83, 50.Длинная сторона координатной лестницы плотно близко к 83 координатам, чтобы сделать короткий линейный проход через точку «P».
(2) Короткая сторона составляет 8 мм, а длинная сторона - 13 мм.Формула замены: расстояние между количеством миллиметров составляет 400 метров, а длинная сторона составляет 650 метров, которые добавляются к соответствующим километрам позади.
(3) Точные координаты точки «p» составляют 83400 (вертикальный), 50650 (горизонтальный).
В -четвертых, меры предосторожности для использования
1. Не подходите к ферромагнитному веществу (, магнетиту и т. Д.), Линии высокого напряжения и электромагнитные устройства при использовании и размещении северной иглы, чтобы не вызывать ошибки и чувствительность мягкого диска.
2. Когда он не используется в течение долгого времени, его следует размещать в вентиляции и сухих местах, чтобы избежать плесени.
3. Когда органическое стеклянное зеркало и крышка окрашивается, поверхность может быть осторожно уничтожена белой бархатной тканью или заброшенным хлопком. Протрите его поверхность.
В отличие от 62, композитный материал цвета цветового неметала более точен, чем металл.
Аутентичное использование, с инструкциями, квалифицированными разрешениями и настоящей коробкой для кожи.Это ни в коем случае не сравнимо с обычными продуктами на рынке.
Вес Мао составляет около 220 г, а размер внешней коробки составляет около: 10x7x3,5 см.
