Высококачественная геологическая пластинчатая пластинка.

Цена: 3 487-4 438руб.    (¥165)
Артикул: 26361532575

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:amodar
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥285059 366руб.
¥298062 074руб.
¥125026 163руб.
¥245051 034руб.
  • Информация о товаре
  • Фотографии

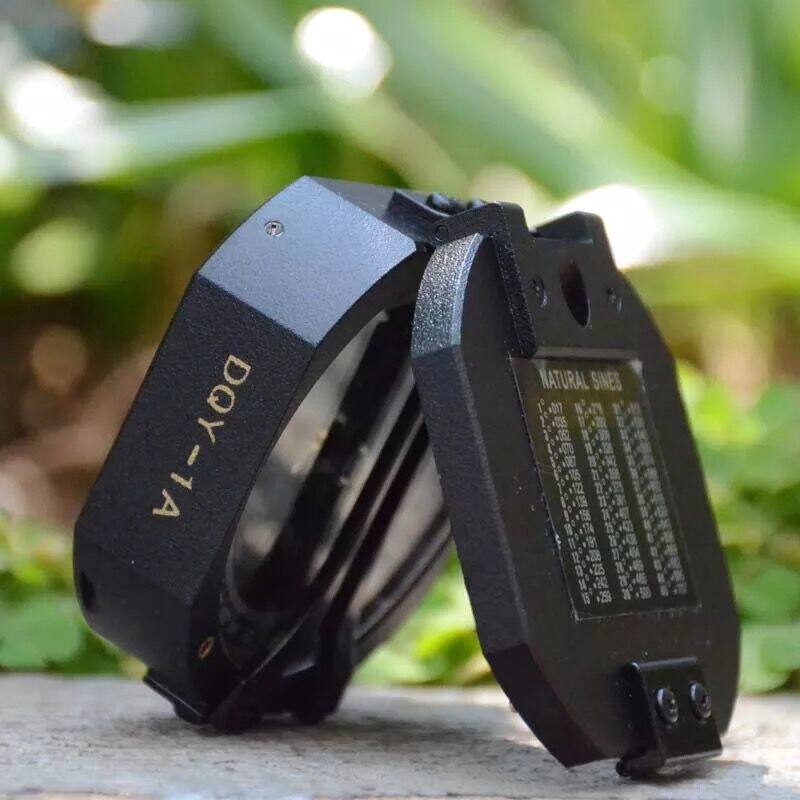

Цвет: DQY-1, DQY-1A

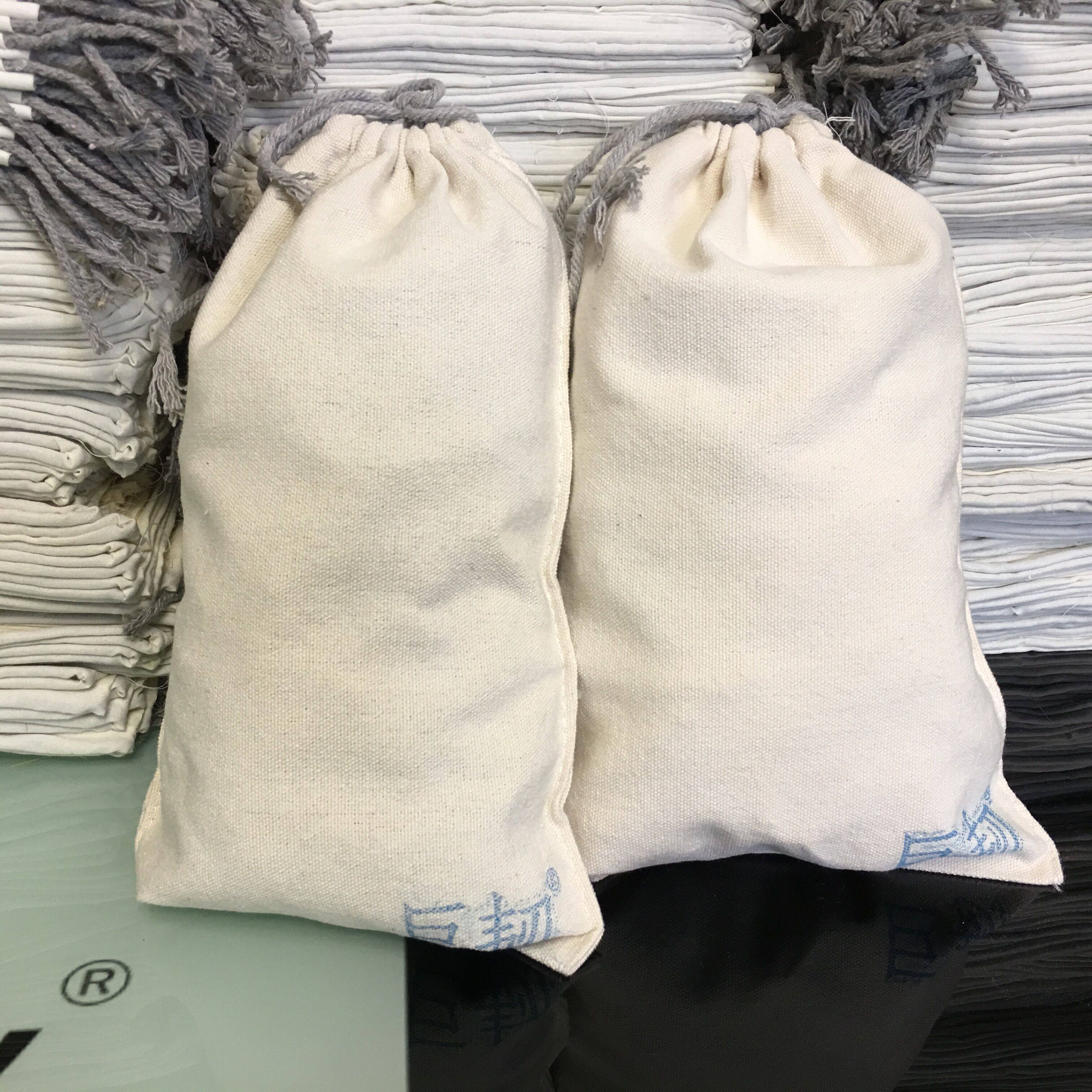

Поставка пакетов в изобилии

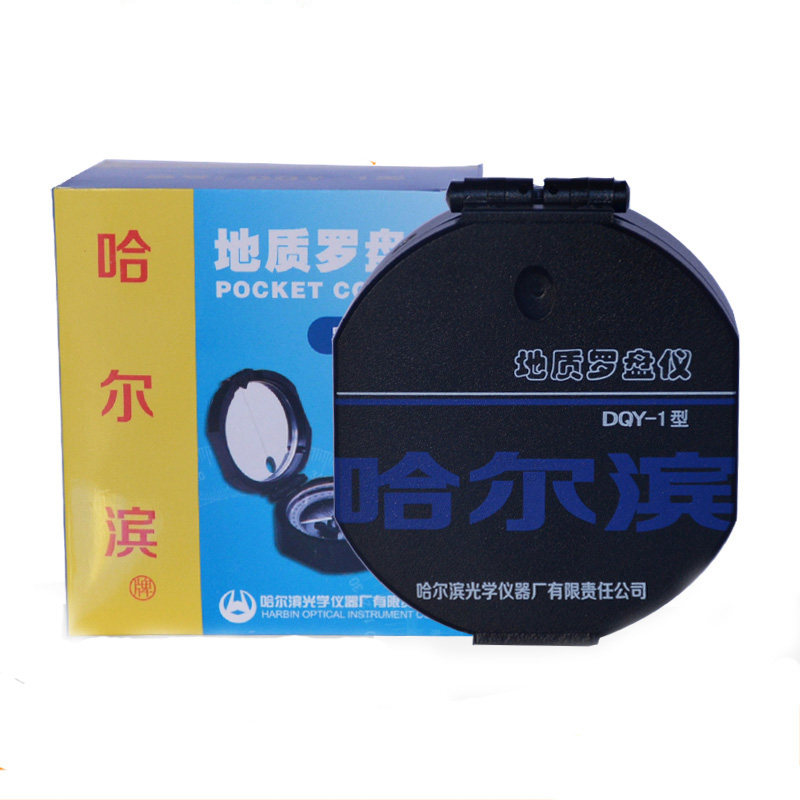

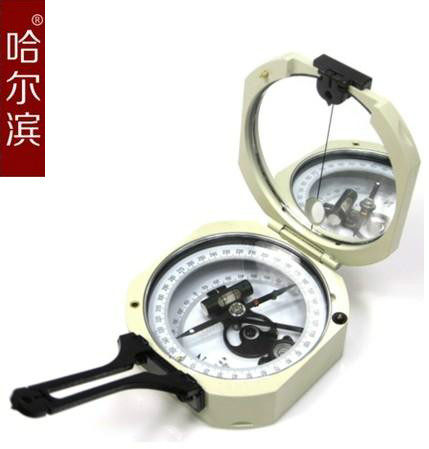

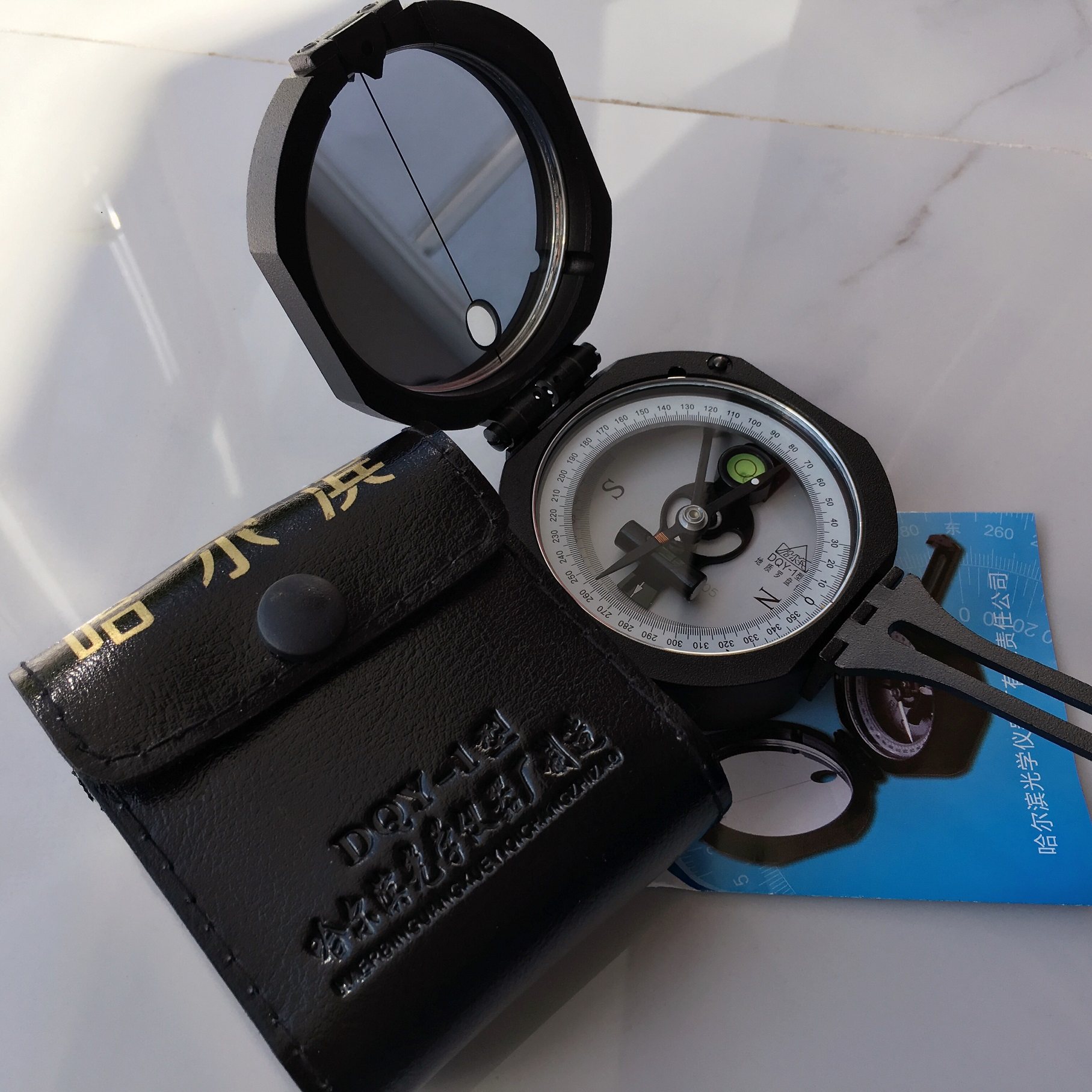

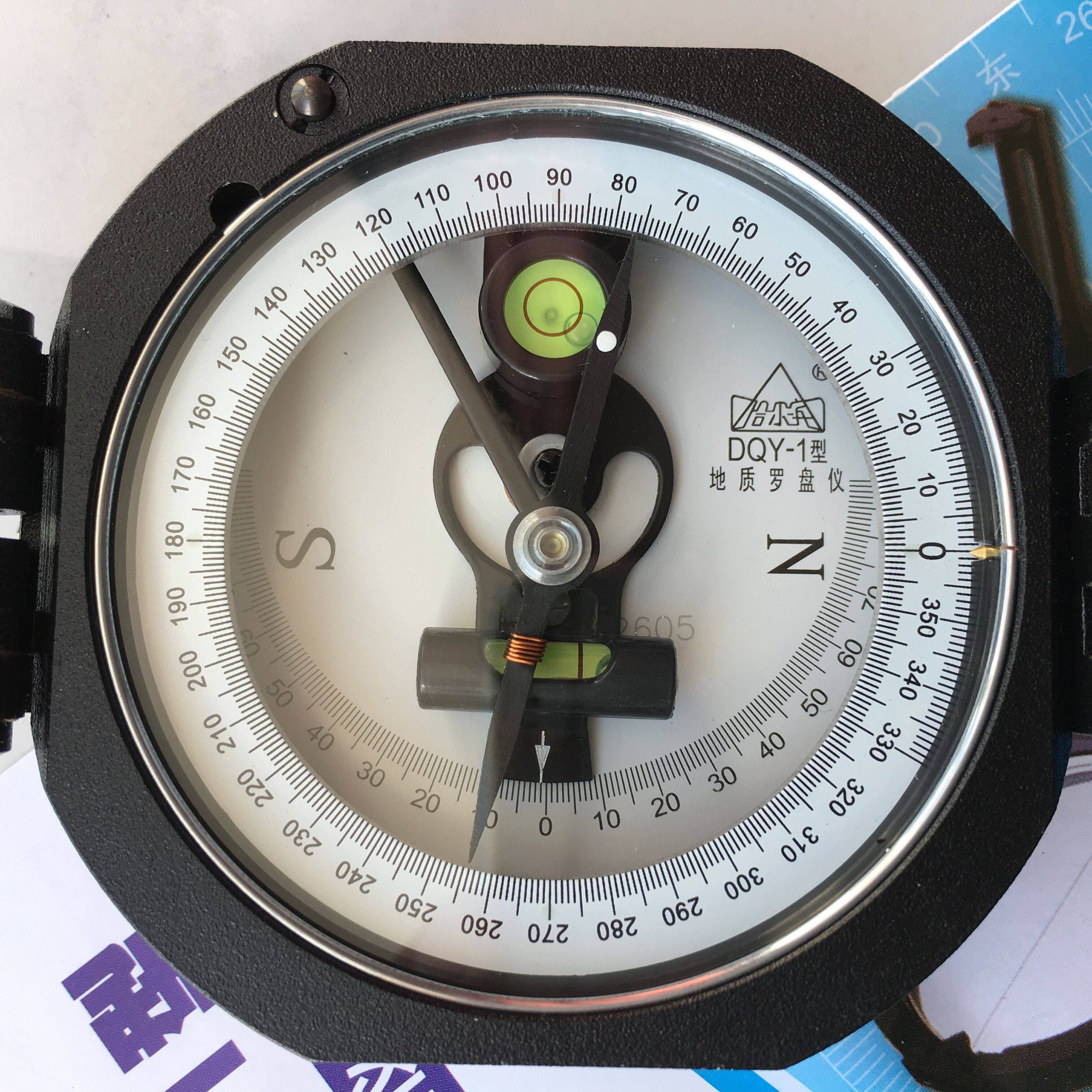

Геологический компас DQY-1

1. Используйте
Доступно основное использование геологического компаса DQY-1:
1 Форма производства: включая направление, тенденцию, наклон;
2 Topen Draft: включая позицию (то есть фиксированную точку встречи), угла наклона -до угла и уровня;
3 встретил вертикальный угол.
2. Основная производительность
1 Время демпфирования магнитной иглы (отклонение магнитной иглы 90°Время остаться в исходной позиции составляет 30-60 секунд.
2 Ошибка чтения:
A Количество ошибок в индикаторе до и после вращения вращения магнитной иглы не больше 0,5°Предметы
Б магнитная игла 0-180°, 90-270°Из -за эксцентричной ошибки, вызванной не более 0,5°Предметы
C Показание устройства измерения угла не более 0,5°
3 Чувствительность стандартного устройства:
Длинный выравниватель - 15′±3′/2mm
B Устройство Round -Level 30′±5′/2mm
4 Форма инструмента (длинная×Ширина×Высокий) 85×73×35 мм 3.
5 Вес инструмента не превышает 0,27 кг.
3. Принципы и структуры
1 Принцип: этот инструмент использует характеристики определенного направления магнитного объекта (то есть магнитной иглы), чтобы указать определенное направление меридиана магнита. С количеством показаний кольца масштабирования может определить направление цели относительно магнитного меридиана.В соответствии с двумя выбранными точками измерения (или известными точками измерения) можно измерить местоположение другой неизвестной цели.
2 Структура (краткая диаграмма эталонная структура)
Инструмент состоит из основного тела прибора, соединяя корпус 8 и оболочку 13.Верхняя крышка оснащена отражателем 7, который может превратить цель в зеркало.Внешняя оболочка 13 оснащена длинным фото -стандартом 1, а небольшая фотография стандарта 5 может быть направлена ​​на цель.Оболочка оснащена масштабным диском 2 и магнитной иглой 3, которая может непосредственно считывать значение ориентации цели, а круглый счетчик 10 может указывать на горизонтальное положение инструмента.Длинный стандарт 4 и индикаторный диск 11 используются для измерения угла наклона, который можно считать непосредственно по шкале наклона рулевого колеса 12.Переключатель 9 представляет собой механизм магнитного игольчатого тормоза, а вал регулировки оси готовится снаружи оболочки.Прибор имеет характеристики компактной структуры, небольшого объема, удобного переноса, надежной точности и стабильной производительности.

В -четвертых, как использовать
(1) Современное производство (включая направление, тенденцию, наклон)
1 Направление тестирования:
Направление каменной вены проецируется на горизонтали.
Откройте инструмент (6) в предельное положение, отрегулируйте магнитный уголок области и наклоните две длинные стороны прибора на характерной поверхности породи -формации (репрезентативная поверхность), чтобы держать круговую воду впитываться в середине. Указанная степень является направлением слоя породы.
2 Проверьте тенденцию:
Вертикально в направлении обозначенной на нем лапша
Используйте короткую сторону шасси или заднюю часть шасси внизу (8), чтобы поддерживать характерную поверхность слоя породы, чтобы сохранить середину круговой воды, пропитанной в середине воды, и степень, указанная северным полюсом магнитной иглы является тенденцией слоя породы.
3 Угол поката:
Вертикально под углом горизонтальной плоскости угла.
Откройте верхнюю крышку (6) до предельного положения. Сторона прибора перпендикулярна направлению направления, а характерная поверхность слоя породы плотная.
В фактическом измерении два фактора направления и тенденции просто измеряют один из них, потому что направление и тенденция - 90°Отношение
(2) Дракональная тяга (включая положение, угол измерения наклона, фиксированная горизонтальная линия)
1 позиция:
Направление и расположение цели.Положение также называется назначенной точкой.
① Метод измерения, когда цель находится выше прицела (горизонтальная линия).
Удерживайте инструмент на правой руке, а заднюю часть верхней крышки к наблюдателю, рука жестко затягивается, чтобы уменьшить джиттер. Левая рука регулирует длинный стандарт и отражатель, чтобы повернуть тело, так что цель и долгосрочная картина изображения будет отражена в то же время, а цель и долгосрочная картина отражаются одновременно. Разделение зеркальной линии и сохранение круговой воды в середине, степень, указанная в Северный полюс магнитной иглы - это направление, в котором находится цель.
Согласно тому же методу, измерьте цель в другой точке измерения.
② Метод измерения, когда цель находится под прицелом (горизонтальная линия).
Держите инструмент правой рукой, а отражатель противоположный наблюдателю, а его рука также напряжена, чтобы уменьшить джиттер.Отрегулируйте длинный стандарт и верхнюю крышку на левой руке, поверните тело, сделайте цель и цель цели и заостренное наконечник в эллиптических отверстиях отражателя одновременно и разделите линию зеркала на линию зеркала на линию зеркала на линию зеркала. Держите круглую воду впитываться посередине. Это направление, где цель.
В соответствии с тем же методом измерьте цель в другой точке измерения.Таким образом, цель измеряется из двух точек измерения, и измерение измерения двух линий получено с целью, и получается положение цели.
2. Угол внимания:
Цель к углу между наблюдателем и горизонтальной плоскостью.
Держите корпус и шасси инструмента в правой руке. Длинный квааз на стороне наблюдателя.Левая рука регулирует верхнюю крышку и длинный стандарт, так что отверстие для цели и точки в равной степени разделено на линию резьбы эллиптических отверстий отражателя.Затем ручка регулируется в среднем пальце правой руки, а длинные волдыры воды наблюдаются из отражателя. В это время индикаторная пластина, указанная на рулевом колесе, является углом наклона цели.Если измерен угол наклона наклона, просто откройте верхнюю крышку в предельное положение, поместите сторону прибора непосредственно на поверхность наклона, отрегулируйте длинные волдыри до середины и прочитайте угол, то есть наклон Угол поверхности наклона - угол наклона поверхности наклона. Эссенция(Так же, как склонность в форме производства.).
3. Фиксированная горизонтальная линия:
Стена длинный стандартный стандарт до плоскости с поверхностью коробки, накройте верхнюю крышку до 90°, Следуйте заостренной и вертикальной, крышкой параллельно и выровняйте индикатор“0”Вид эллиптического отверстия на кончике кончика основан на горизонтальной линии, то есть горизонтальной линии.
(3) вертикальный угол измеренного объекта
Стена верхняя крышка до предельной позиции и используйте сторону инструмента, чтобы прикрепить объект (например, буровой планку) с репрезентативной плоскостью, а затем отрегулируйте длинные волдыри в центр. В это время показания Индикатор - вертикальный угол объекта.
5. На что следует обратить внимание
1 Магнитная игла и наперф -подшипник являются основными частями прибора. Осторожная защита должна быть сохранена и сохранена в чистоте, чтобы не влиять на чувствительность магнитной иглы.Когда не используется, инструмент должен быть закрыт.После того, как инструмент выключен, магнитная игла автоматически поднимается через движение переключателя и рычага, чтобы оставить наперту от ухода от подшипников агата, чтобы избежать сломанных швов.
2 Не легко разобрать все страницы Союза, чтобы не ослабить и не влиять на точность.
3 Старайтесь избегать максимально возможного воздействия высокой температуры, чтобы избежать волдырей и утечек.
4 Вращающая часть страниц часто должна нажимать на немного таккового масла, чтобы избежать сухого шлифования и разрыва.
5 Когда не используется в течение долгого времени, его следует размещать в вентиляции и сухих местах, чтобы избежать плесени.

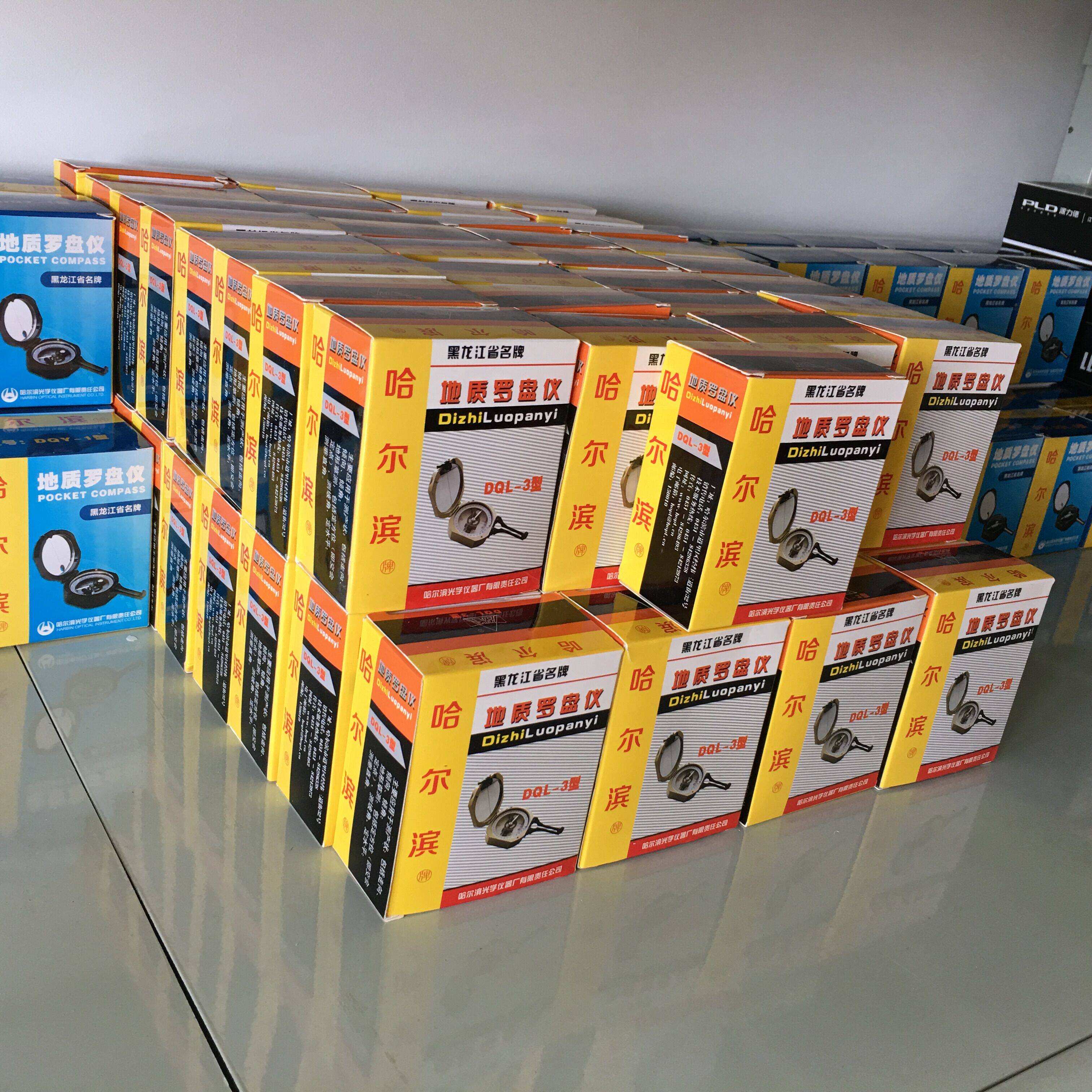

Есть белые цвета Студенты, которые любят белый, щелкнут рисунком ниже!ПересечениеПересечение(DQL-3)

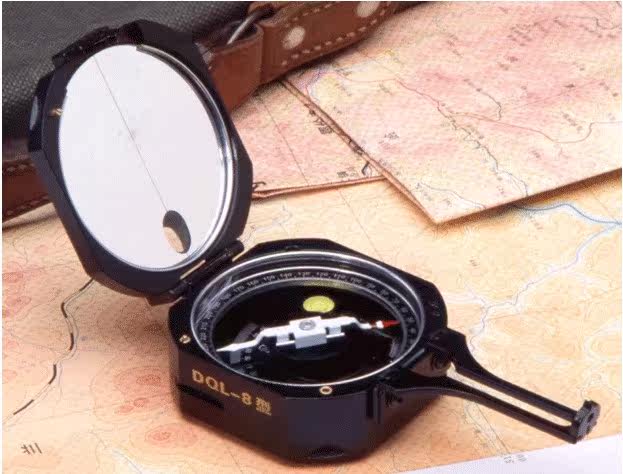

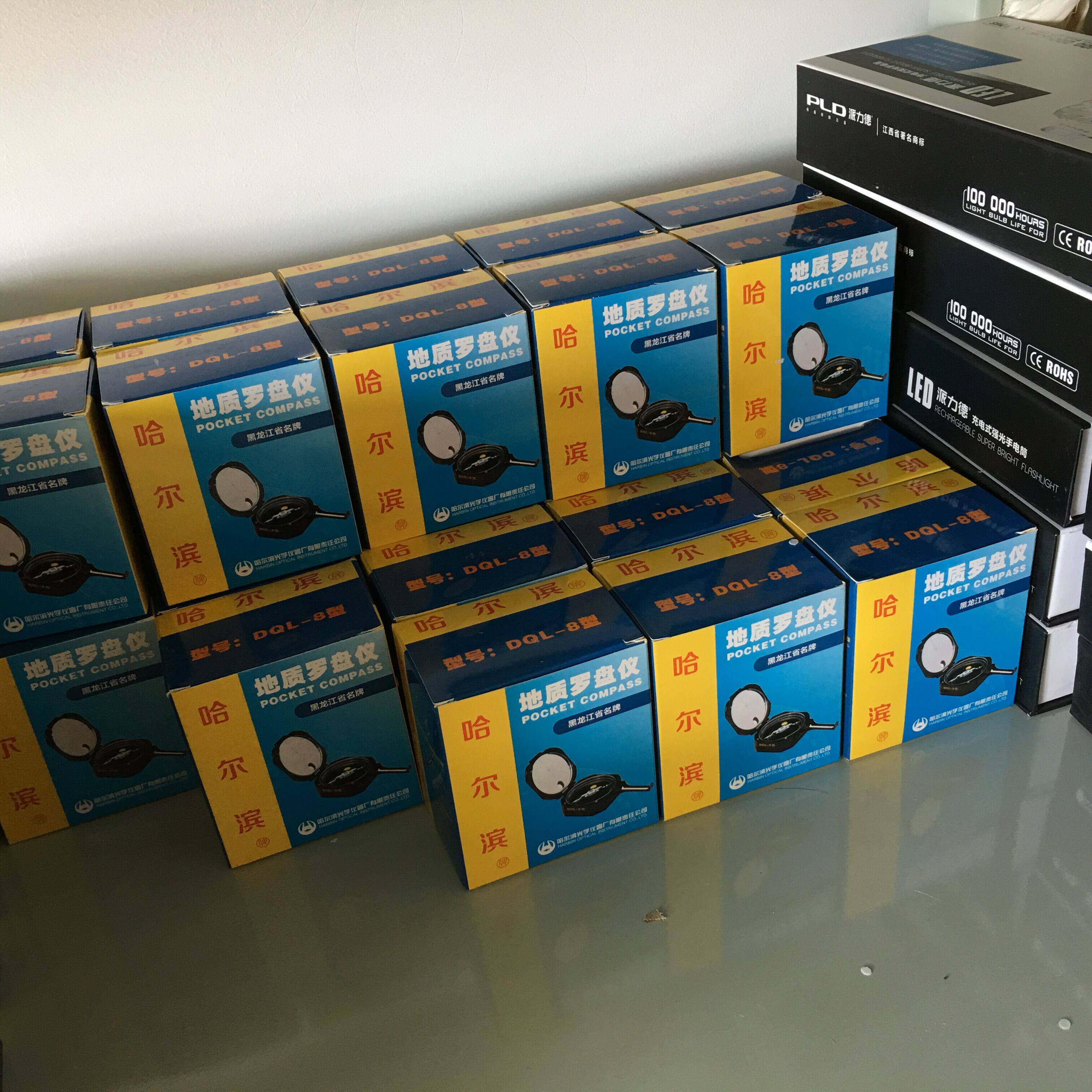

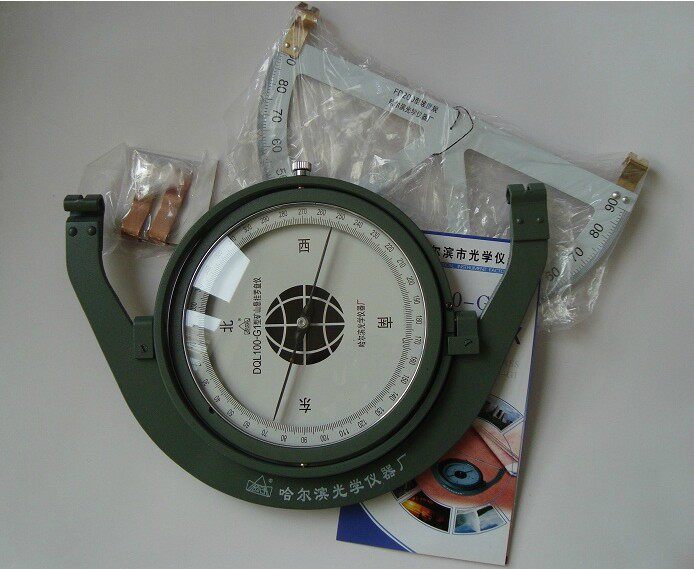

Более могущественный Haruki DQL-8 Геологическая плита Pan Прибор

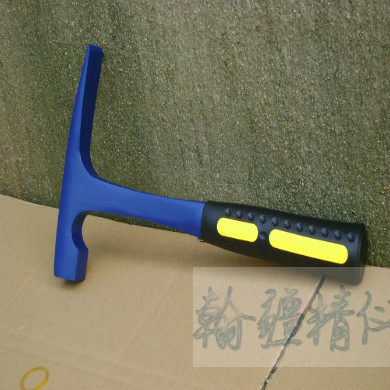

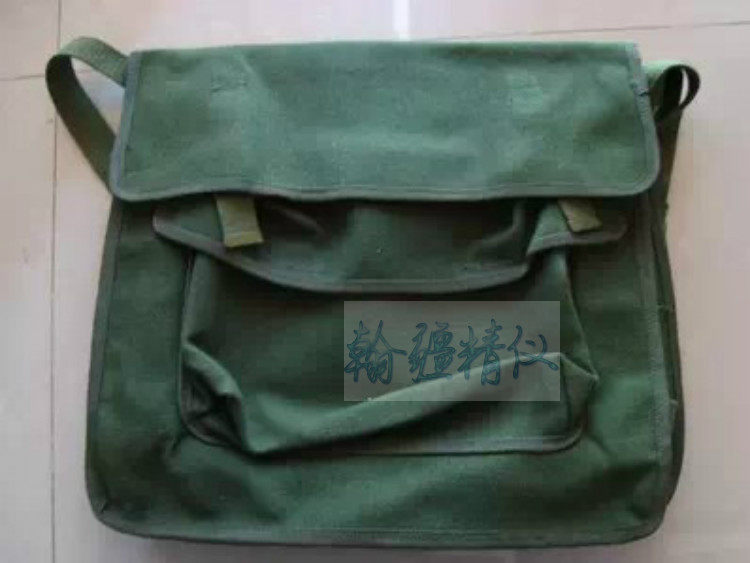

Вам все еще могут понадобиться следующие сокровища
