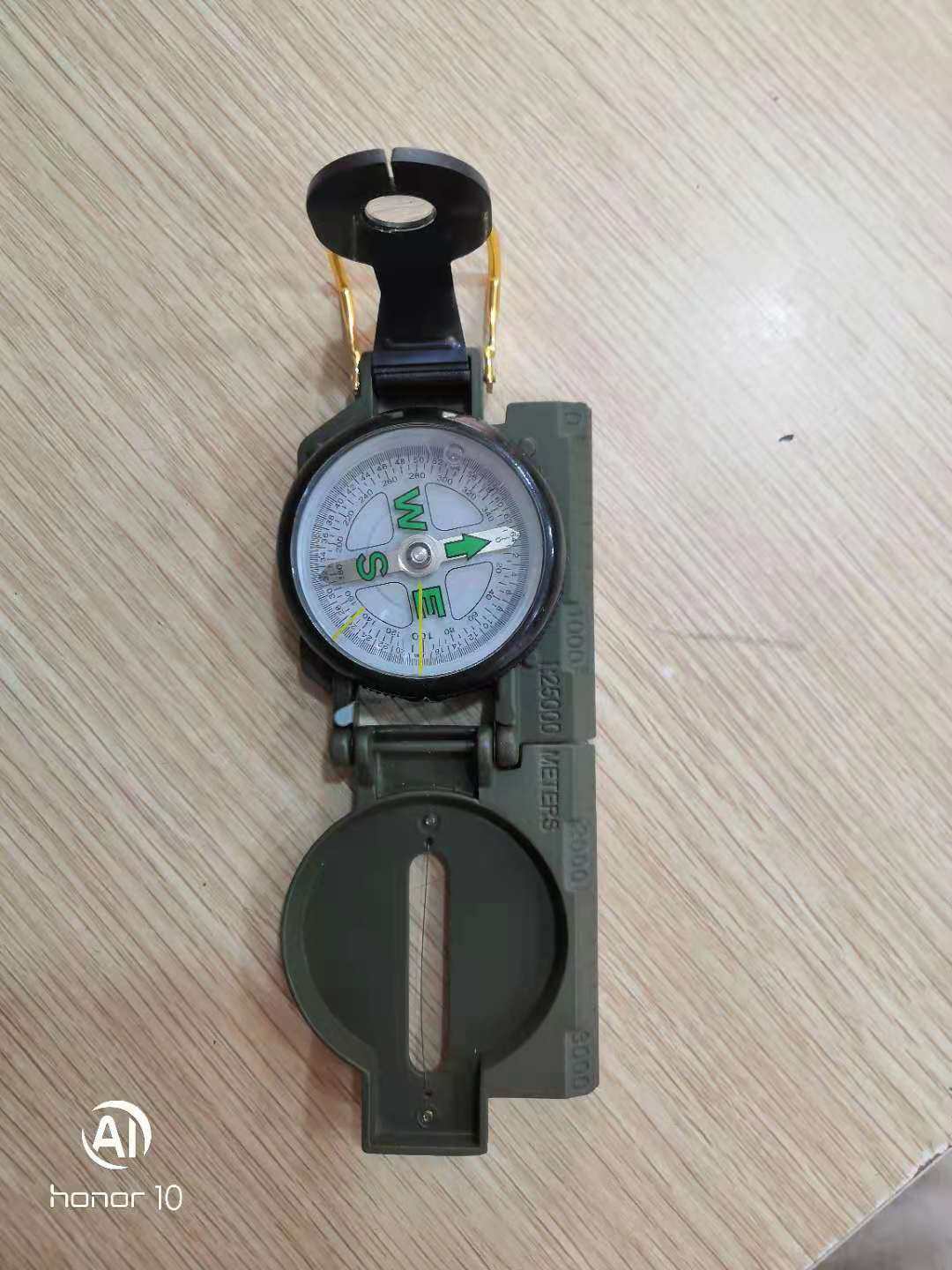

Многофункциональный гид металлического компаса
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Используйте функцию Описание]:
1. Направление
2. Производительность (1: 25000) Прямая карта
3. Используйте расстояние оценки для оценки расстояния
4. Свитанное
Следующие простые способы использования, предоставленные пользователями пользователей сети, предназначены только для справки:
1. Определите север (метод Земля знают люди):
Длинная желтая линия, прицельная линия и северная иглы находятся на прямой линии. К северу от компаса согласуется с севером карты.
2. Определите, где вы находитесь (это не известно земным людям)
A. Длинная желтая линия и прицельная линия на прямой линии
B. Север от компаса согласуется с севером и севером от карты
C. Цель определенной цели в местности, также отображается эта карта цели, такую как определенный горный пик, здание, озеро и т. Д. (То есть вы знаете, что вы, вероятно, находитесь там, например, Mentougou, Huairou ... не ... не так, не так, не ... не в Пекине, ты думаешь в Гуанчжоу, тогда играй!)
D. Прочитайте количество выводов из запасного зеркала
E. Поместите компас на карту, поворачивайте компаса
F. Нарисуйте линию удлинения вдоль длинной желтой линии
G. стремление ко второму голу в местности, повторить C-F
Две прямые линии - ваша позиция. Если третья и n прямые линии, место, которое вы получаете, более точное
3. Прочтите ориентацию на ходьбу, подходите к своей цели
О. На карте проведите грань между своей позицией, и вы путешествуете по своей цели
B. Сделайте длинную желтую линию и прицеливую линию на прямой линии
C. Количество длинных желтых линий в запасном зеркале является ориентацией вашего марша
D. Направление длинной желтой линии инструкции - ваше правильное направление.
Заинтересованные друзья могут изучать военную топографию, и они могут сделать все.
[Как использовать основную функцию]:
ОДИН: Основанный угол
1. Используйте линию прицеливания (металлическая проволока) на компас (металлический проволока), чтобы направить логотип на земле (который можно определить самостоятельно), такие как: деревья, характерные здания, отмеченные на карте, и логотип, прицеливание металла Line, громкие канавки на линзах на канавках объектива на канавках объектива Три точки подключены к линии фронта.
2. Прочитайте угол (внутренняя кольцевая шкала) желтой линии и северные магнитные полюсы через объектив.

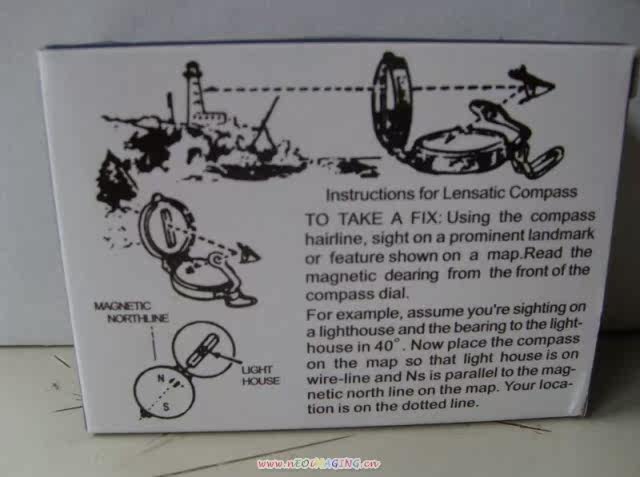

Два: определите свою позицию на карте:
1. Предполагая, что логотип является маяком, положение его собственного положения и ориентация маяка в вышеупомянутом методе составляет 40 градусов к северо -востоку.
2. Поместите компас на карту и переместите его, чтобы сделать металлическую линию, маяк (на карте) к востоку от 40 градусов к северу.
3. Затем положение центра компас связано с маяком (на карте).
【Меры предосторожности】:
1. Когда верхняя крышка (с металлическим проводом) открыта, пожалуйста, перейдите в угол 90 градусов (прямой угол) с основанием. 2. Угол линзы и основания может быть удобно для осмотра масштабированного диска.
3. При использовании этого продукта шасси должно быть горизонтальным, в противном случае оно принесет ошибки.
【Условия и положения】
离 铁 网>10 м;
Выкл>55 метров;
Оставив машину или самолет>20 метров;
Объекты Dordling, содержащие сильные магнитные, такие как различные магниты и внешние магнитные динамики>10 м;
Объекты со слабой магнитностью, такими как магнитные вычеты и т. Д.>0,5 метра.
[Техническое обслуживание и обслуживание инструментов]
Не закрывайте железное магнитное вещество.Чтобы не потерять магнитность.
Не стучите на объект с помощью линейки измерения, чтобы не влиять на точность измерения.
Не скручивайте отражатель, чтобы не влиять на точки прицеливания и чтения. Поверхность должна быть чистой. Не вытирайте ее грязной тканью и рукой.
Он должен быть закрыт, когда инструмент не используется.Положить в коробку.Будьте осторожны, чтобы не столкнуться
Когда органическое стеклянное выпуклое зеркало и крышка окрашивается, поверхность может быть аккуратно вытерто белой бархатной тканью или заброшенным хлопком, а зубная паста может быть отполирована при необходимости.
【Строительство и производительность】
1. Механизм астрономического измерения:
Он состоит из компаса, Zhaomen и Quasi -Star.Внешний круг ориентации 360°Система, минимальное значение сетки 2°; Внутреннее кольцо делится на плотное положение 60-00, а минимальное значение сетки составляет 0-20 плотное положение.Смотрите таблицу с плотной позицией и степени.
Точность измерения:±0-10 секретная позиция±1°
2. Оценка расстояния:
Он состоит из Zhaomen и Xingxing.Угол между двухколом квази-звезды и центром двери составляет 1-00 плотные, длина двухконечного конца составляет 12,34 мм, а длина между дверью и квазизвездой-123,4 мм. , который является оценкой соотношения 10: 1.
Точность измерения составляет 5%
3. Переходная агентство по измерению:
Он состоит из таблицы высот, тона и плоского зеркала, а его диапазон±90°Сущность
Точность измерения±2.5°
4. Координируйте правитель лестницы:
Он состоит из перпендикулярной одной стороны и короче с обеих сторон, с длиной фута 120 мм.
Точность измерения:±0,5 мм
【Используйте операцию】
1. Угол установки:
Расширить северную иглу, повернуть раму азима, чтобы сделать линии масштаба на ориентационном стекле относительно индикаторов направления, и поместите зеркало с плоским просмотром (45°) Одиночный, нацеленный на цель через квази -звезду, увидев магнитную иглу N -полюс от плоского зеркального отражения до вышеупомянутого положения настольной карты против типа, вы можете прочитать угол позиции цели, а затем повернуть азиму коробка с правой рукой, чтобы сделать масштабы на ориентационном стекле, а также масштабах, чешуи и положении положения и положением положения и линии положения, а также линии положения и положением азима. n полюса.
Откройте северную иглу и калибруйте карту (карта не может быть калибрована во время дальности). Положите иглу в точку эталона на карте, чтобы повернуть северную иглу и разрезать боковую линейку до целевой точки. Угол ауры.
2. Рассчитайте карту:
Расширьте северную иглу и поверните раму азима, чтобы сделать символы линии масштаба и индикаторы направления на раме азимы (обратите внимание на коррекцию магнитного углового угла), сплющивайте северную иглу на карте и один конец квази - Светь к карте карты, чтобы сделать лестницу координатной лестницы, линейка разрезана магнитным меридианом карты, а карта поворачивается, чтобы сделать магнитную иглу n полюс на шкале на квадратном стекле. В это время. Карта была откалибрована.
3. Найдите направление марширования для цели:
Расширить северную иглу на карте, так что карта измеренного правителя основана на точке и целях марширования. В настоящее время индикатор направления относится к направлению марша.Поверните коробку Aura, чтобы сделать (S, N) направление на ориентационном стекле в соответствии с направлением (S, N) на карте, а затем запишите количество углового показания, упомянутого в индикаторе направления. Магнитная игла N Полюс и линия масштаба на ориентационном стекле выровнена. В настоящее время квази -звездочная фотография направлена вперед. После вспомогательных целей вы можете войти в предыдущее.Закройте северную иглу в сумку, но не поворачивайте кадр ауры. После достижения вспомогательной цели вы можете найти новую вспомогательную цель для продолжения. До места назначения, количество просмотра направления следует часто проверять по пути.
4. Интервал между известными целями, оцените расстояние между целью и точкой:
① Через цель двух -типа левого и справа от скамейки и квази -звезды, расстояние между двумя кончиками левого и справа в точке квази -звезд в соответствии с интервалом между мишенью, Расстояние между мишенью оценивается в соотношении 10: 1.
Расстояние между целевой и постоянной точкой (метры) = ширина целевого интервала (метр) x10/целевой интервал, учитывая множественную ширину двух цифр целевой звезды
Пример: перед нашим положением есть дорога, параллельная нашим положением, ищет расстояние между шоссе и положением.
Вдоль шоссе есть электрический полюс. Расстояние между стержнем составляет 50 метров. Оценка расстояния измеряется с помощью 5 электрических стержней на левой и правой кончике в конце двух наконечника, то есть интервал между двумя стержнями счета в 1/4 раза больше расстояния между левым и правым наконечником.Поиск в соответствии с пропорциональной формулой:
Расстояние между шоссе и положением = 50x10x4 = 2000 метров ② Используйте расстояние вспомогательной точки, чтобы найти цель
Используйте дверь, чтобы стремиться к цели, поверните рамку азимы, чтобы сделать линию шкалы на положительном магнитном игла N -полюса, и запишите количество показаний угла, указанных индикатором направления.Затем поверните направление угла слева или справа. Найдите вспомогательную точку в угле (то есть 15-00 из исходного положения) и используйте метод стадильного испытания или другие методы для измерения расстояния от вспомогательной точки до Постоянная точка.В вспомогательной точке северная игла используется для выравнивания исходной цели через дверь двери. Она также вращает раму азимы, чтобы сделать линию масштабирования полюсом N -полюса N и записывает количество чтения в Индекс направления.В соответствии с разницей между количеством углового показания в двух направлениях и вспомогательной точкой стоячей точки в вспомогательную точку, проверьте целевое расстояние.
Если разница между количеством углового показания в двух вышеупомянутых направлениях составляет 7-50 (т.е. 45°Когда), целевое расстояние равно расстоянию от стоячей точки до вспомогательной точки.
5. Проверьте угол шага:
Лицо находится внизу, нацеленное на цель с дверью двери и отражая показания угла шага через плоское зеркало, или угол плоскости, наклоненного на плоскость, наклоненную.
6. Высота измерения:
Используйте карты и измерители высоты для измерения высоты.Из карты горизонтальное расстояние от стоячей точки к цели, а затем измерить степень выталкивания с северной иглой. Высота может быть найдена через таблицу высоты, а также можно рассчитать треугольную функцию.Пример: найдите высоту от дна горы до вершины горы.
С карты горизонтальное расстояние между верхней и стоячей точкой составляет 100 метров, а угла в верхней части горы с северной иглой - 40°, А затем проверьте таблицу высоты на 100 метров, 40°Высота составляет 83,91 метра.
7. Проверьте пробег между двумя точками на карте:
Карты с различными масштабами, формула боковой длины и поля квадратного метра
1: 25000 Карта: расстояние = (количество миллиметрового числа/4) x100 (счетчик)
1: 5000 Карта: расстояние = (количество миллиметрового числа/2) x100 (счетчик)
1: 100000 Карта: расстояние = количество миллиметров x 100 (метры)
8. Измерение магнитного угла:
① Ориентация северных и южных магнитных полюсов на Земле находится не только в северных и южных направлениях Земли, поэтому существует угол отклонения с реальными направлениями северного и юга в направлениях северного и юга магнитной иглы.Если вам не нужно измерять точное измерение, вы можете рассматривать направление магнитной иглы как реального севера. Когда вам нужно точное измерение, вы можете сначала проверить книгу геомагнитного смещения, а затем рассчитать реальное направление на север в соответствии с Направление обозначено северной иглой.Например, при использовании северной иглы в Чанше магнитный угол смещения четырех Чанши Чанши составляет 2°41 '(w), что означает, что к северу от магнитной иглы Чанша является западная сторона к северу от севера°41 'Место.
② Везде найден магнитный частичный угол.
В солнечную ночь северная игла расширяется, чтобы повернуть раму азима, так что (n) символ в направлении положения азимального стекла является индикатором направления.Используйте дверь, квази -звезда, плоское зеркало, зеркало и светящийся, чтобы обращаться к арктической звезде. Направление северной иглы неизменно. В это время показания, на которые упоминается северным полюсом магнитной иглы, являются геомагнитными частичными. угол.
