Beidou Module U-Blox M8N Compass+Compass+GPS+Beidou+galli+glonass

Цена: 2 494руб.    (¥118)
Артикул: 614691468776
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:zhaogis
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥35740руб.
¥1753 698руб.
¥1753 698руб.
¥1753 698руб.
  • Информация о товаре
  • Фотографии

Этот GPS Compass-последний U-Blox8 NEO-M8N,Поддержите четыре спутниковые системы Beidou+GPS+Galileo+Glonass, которые могут одновременно выводить 2 системы.Разъем по умолчаниюPixhawk/PX4/APM2.x, используйте 1,25 -расстояние, 6p Plug (отправьте еще один 5P).Mini APM или Dupont должны сами подключить соответствующие суставы.

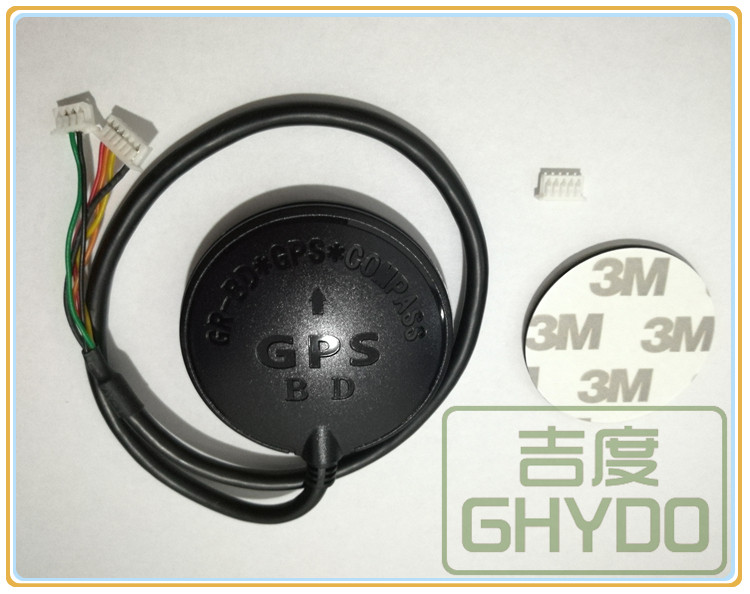

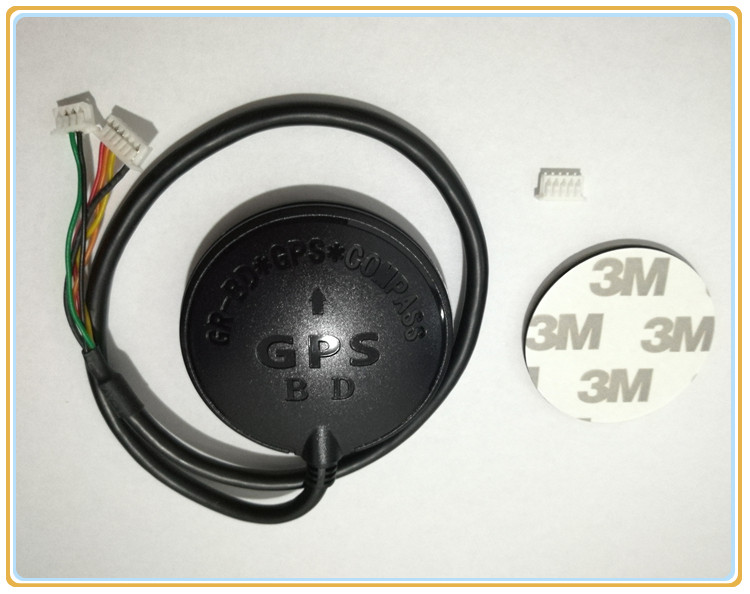

Физическая картина выглядит следующим образом:

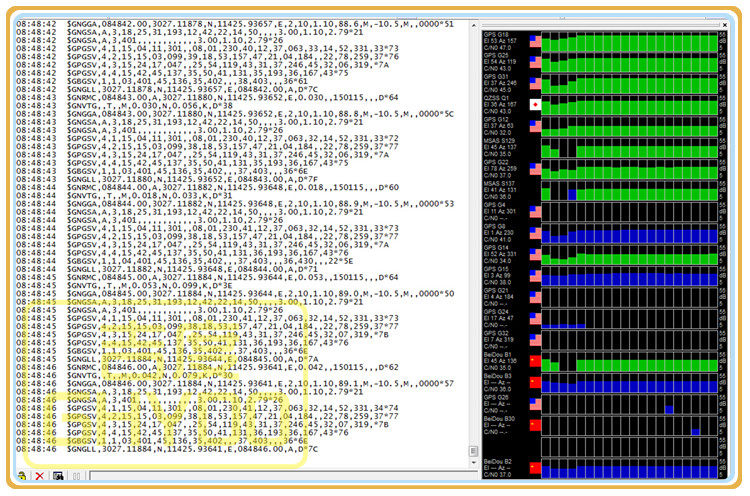

Отгрузка по умолчанию: вывод уровня TTL, 38400, выход 5 Гц, стандартный вывод протокола NMEA-0183, с Compass HMC5883L.

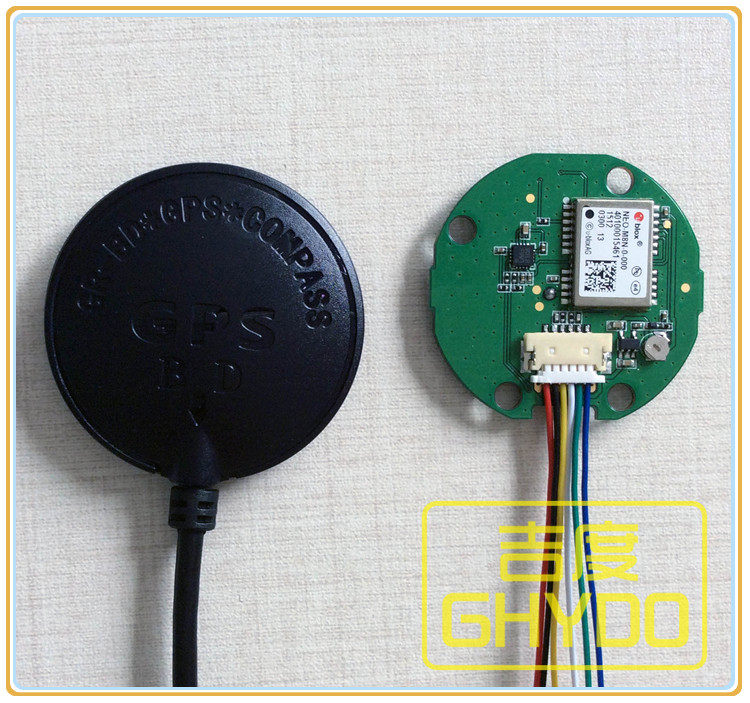

Указано, что интегрированный модуль NEO-M8N, который поставляется со Flash, может сохранить конфигурацию данных, может изменить скорость передачи, частоту выходного сигнала, выходной протокол и сохранить конфигурацию.

Модуль Compass+GPS модуль+beidou Module,

Производительность позиционирования

Независимое позиционирование:2.5m[средний]

Вспомогательное позиционирование:2m[средний],иметьSBASПомощь.

дрейф:<<0.02m/s

Точность времени:60ns

Обратитесь к системе координат:WGS-84

высота:50000рис[Обратите особое внимание на температуру атмосферы при применении применений высокой высоты полета.,Гарантировать температуру окружающей среды в допустимом диапазоне]

скорость:500m/s

Ускорение:<<4g

Электрические характеристики:

Чувствительность отслеживания:-161dBm

Чувствительность захвата:-148dBm

Холодное время начала:29s[средний]

Теплое время начала:28s[средний]

Горячее время начала:1s[средний]

&nbsp;

Рабочая Температура:

-40℃to +85℃

Размер товара:

41.5*39.6*5.3mm

Электрическая производительность интерфейса:

Широкий диапазон напряжения:Основным источником питания является+3.0~5.5V

UARTрот:GPSданные;I2Cрот:Магнитные данные компас[HMC5883L]

GPSСкорость поттера выходных данных38400bps,I2CпортAddr: 7 бит 0 маленький 1e, 8 bit_read 0 маленький 3d, 8 bit_write 0 Little 3e

&nbsp;

&NBSP; Метод подключения: соединение:

Булавки модуля:
1 красный&nbsp;2 апельсина&nbsp;3 желтого цвета&nbsp;4 черный&nbsp;5 Зеленый&nbsp;6 синий
1&nbsp; vcc_in,красный, Power Pint Pin, напряжение питания 3.0 ~ 5,5 В, ток около 45 мА.
2&nbsp; gnd,Апельсин,Земля.
3&nbsp;UART_TXD UART_TXD,желтый, GPS/BDПозиционирование выходных данных, подключение внешнего MCU RXD.
4&nbsp;UART_RXD UART_RXD,черный, Инструкции по системе позиционирования GPS/BD и ввод данных, подключите внешний MCU TXD.
5&NBSP; I2C_SCL SCL SCL SCL SCL SCL.
6&NBSP; I2C_SDA Датчик магнитного сопротивления HMC5883L Выходные данные SDA.
&nbsp;

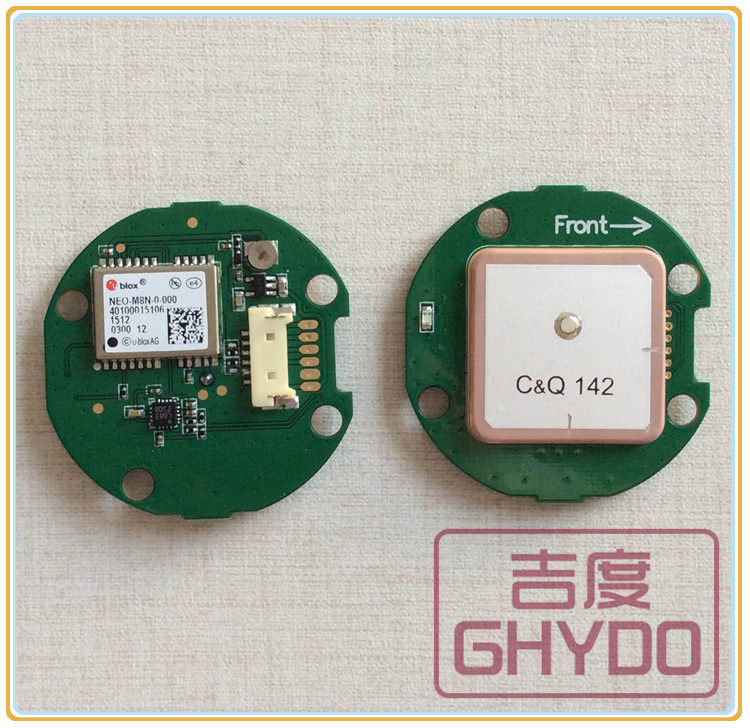

Используйте антенну Тайвань Тайманг, чтобы выровнять керамическую антенну с небом. Активная керамическая антенна с высоким увеличением 28 дБ. небо).

&nbsp;

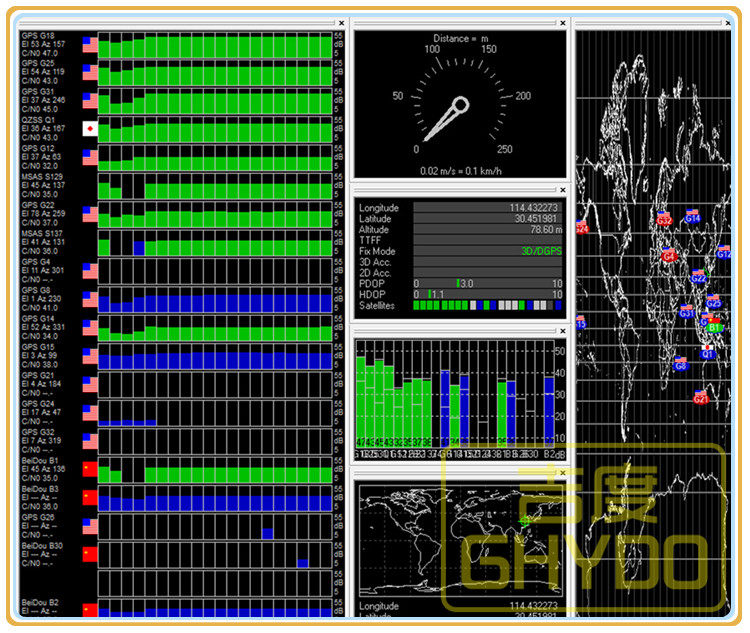

&nbsp;Маленький красный флаг на рисунке ниже - спутник Бейду.
