Двухрежимный модуль Beidou GPS 10 Гц U-blox8 M8030 может поддерживать ГЛОНАСС USB TTL
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Если вам нужно полное 10 Гц для поддержки USB Beidou GPS, пожалуйста, стреляйте:
http://item.taobao.com/item.htm?id=8594204896

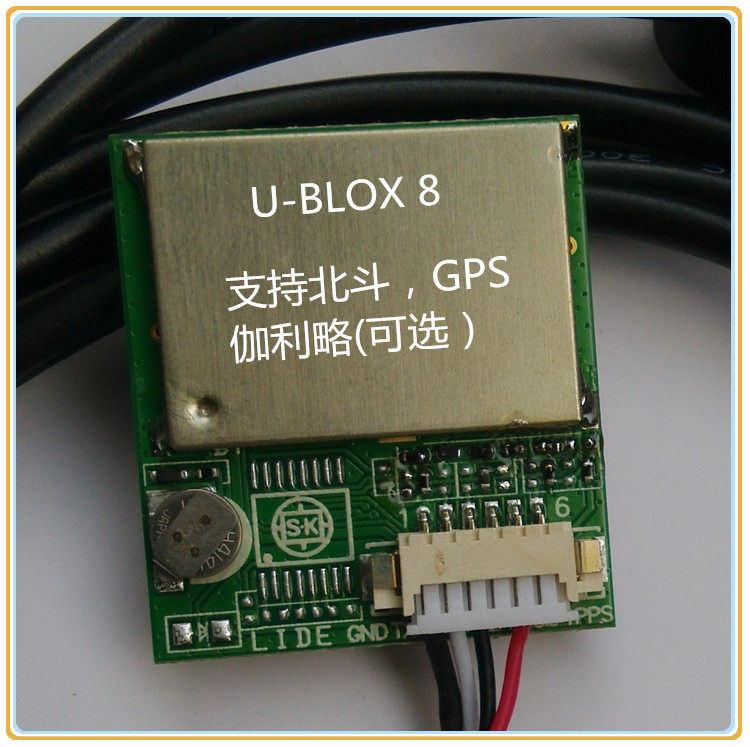

Физическая карта выглядит следующим образом:

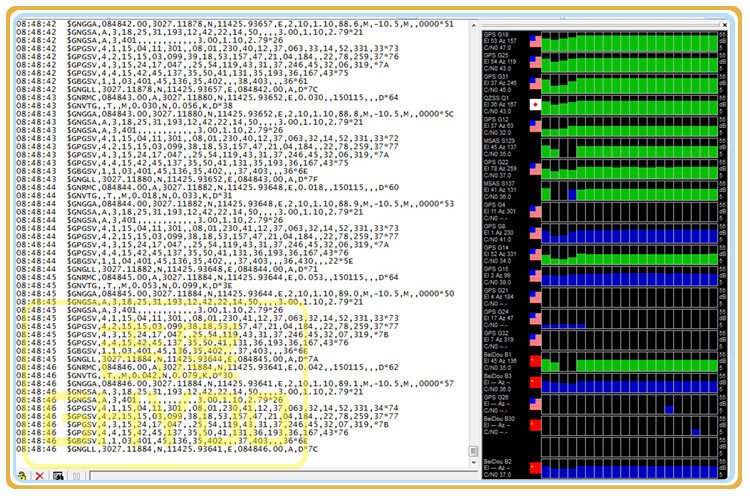

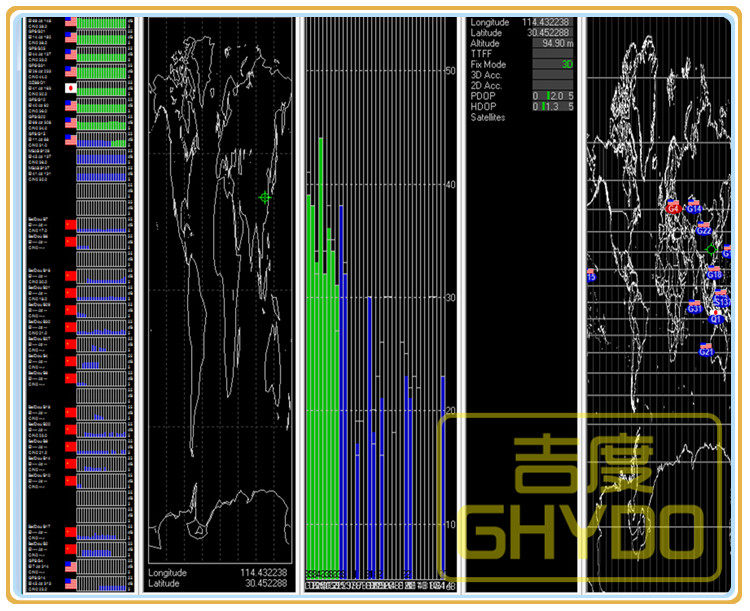

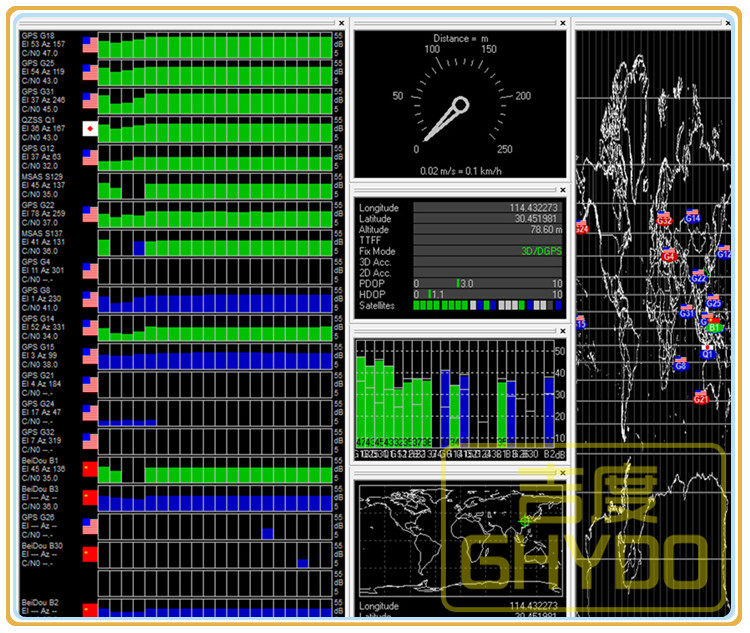

Маленький красный флаг на рисунке ниже - спутник Бейду.
краткое содержание
Главный чип: U-BLOX M8030 72CH
Приемная группа:GPS L1
Приемная группа:GLONASS L1OF
Приемная группа:Galileo E1B/C1
Приемная группа:BD2 B1
Поддержка по умолчаниюQZSS,SBAS
Рабочий режим:1/4,2/4
Характеристика
▲ Встроенный -инTCXOУстройство,существовать-40℃~+85Поддерживать хорошую последовательность в пределах температурного диапазона.
▲ Встроенный на уровне20dBУсилитель с низким шумом и фильтр с низким потерей,Без поддержки антенны.
▲ Высокое качество в конце антенныESDЗащищать[TVSТрубка],убеждатьсяESDдостигать8KVвыше[Воздушный разряд].
▲ Поддержка по умолчанию для разностиGPSУлучшить систему.[S129,S137….Широкопроизводительный спутник]
▲ Внутренняя конструкция по умолчаниюFLASH,Может изменить состояние рабочего модуля и настройки выходных данных в соответствии с требованиями клиента.
Производительность позиционирования
<2.5m[Autonomous][50%]
<2m[SBAS]
ставка:<0.1m/s;направление:<0.5Degrees
Точность времени:30us
Обратитесь к системе координат:WGS-84
высота: Менее 50000рис
скорость: Менее 500 м/с
Ускорение:<<4g
Параметры GPS следующие:
Основной чип: ublox ubx-m8030 частота
L1, 1575.42MHz
&NBSP; протокол NMEA 0183 v2.3
&NBSP; Galileo L1 Open Service (с обновлением) Default:GGA,GSA,GSV,RMC
&NBSP;
скорость гонка
&NBSP;
&NBSP; канал 56 Internal ROM 3Mbit of ROM and 2Mbit of RAM
&NBSP; Чувствительность &NBSP; отслеживание: -164DBM &NBSP; захват: -159 дБМ &NBSP; Cold Start-147DBM
&NBSP; холодный старт &NBSP; в среднем 26 секунд &NBSP; теплый старт &NBSP; в среднем 24 секунды тепло начинается &NBSP; в среднем 1 секунду
&NBSP; Точность HorizontalPosition:Autonomous<2.5maverage, SBAS< 2.0m average Velocity: 0.1 m/s Timepulse signal: RMS 30 ns
высота &NBSP; менее 50000 метров
&NBSP; скорость &NBSP; менее 515 м/с
&Nbsp; увеличить скорость n 4g
&NBSP; частота обновления 1-10 Hz
A-GPS AssistNow on-line and off-line
&NBSP; интерфейс I/O Pins
1 serial ports
&NBSP; физические характеристики
тип 24 pin stamp holes
&NBSP; источник питания &NBSP; источник питания 3.3VDC±5%
&NBSP; резервное напряжение 1.8~3.6VDC
&NBSP; потребление энергии 49~55mA
&NBSP; Рабочая среда
&NBSP; диапазон влажности 5% to 95% non-condensing
&NBSP; рабочая температура &NBSP; -40 ℃ до 80 ℃
&NBSP; температура хранения &NBSP; -40 ℃ до 80 ℃
AGPS [Данные сетевой вспомогательной звезды]: 3S
Скорость передачи данных: 9600BPS [необязательно 4800, 38400]
Рабочая Температура:
-40 ℃ до +85 ℃
Размер: 40,0*30,0*10 мм
Электрическая производительность интерфейса:
Диапазон напряжения ширины: основной источник питания составляет+3,5 В ~+5,5 В, самооценка питания RTC.

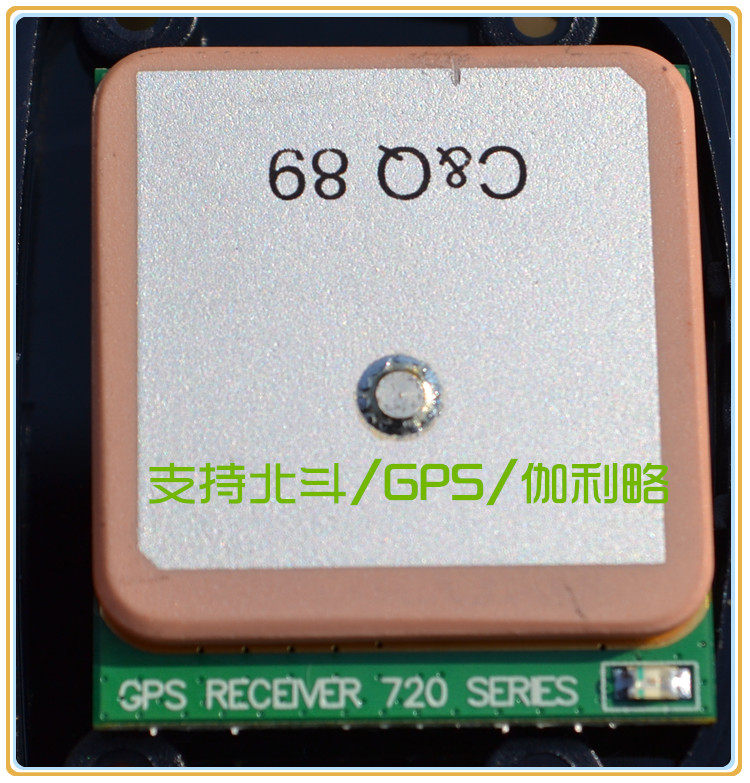

Построено -в 25*25*2 мм пассивной керамической антенны
U-Blox M8: Высокое позиционирование производительности
U -Blox M8 может захватывать и отслеживать две системы GNSS в параллельных настройках -Default -это GPS, а Glonass Parallel.При его использовании вы можете выбрать параллельный прием GPS и Beidou Parallel или Glonass и Beidou.Благодаря хорошей схеме приема сигнала и расширенным программным алгоритмам, отслеживанием качества и поисковой системе с отличным качеством, количество спутников, которые U-Blox M8 может использовать в резкой среде, где сигнал спутника GNSS является резким, обеспечивает хорошее решение по позиционированию Полем
Благодаря рыночной динамической чувствительности на рынке -167 дБм, 1 -секундной точности позиционирования TTFF и 2 метра, платформа U -Blox M8 может предоставлять решения, предоставляемые требованиями с высокой производительностью, такие как автомобильная навигация, вождение рекордера или система экстренных вызовов.Используя новую службу поддержки Multi GNSS Multi GNSS и локальный службу улучшения спутников (SBAS, QZS), продукт U-Blox M8 может предоставить более точную информацию о местоположении за несколько секунд.
U-Blox M8 и U-Blox 7: Комплексный подход к&NBSP; Multi-GNSS Posifugugu-Blox M8 был первым одномашиновым приемником, который был инвестирован в крупномасштабное производство, включая получение Beidou.Используйте сигналы GPS и Beidou одновременно, и чувствительность продукта может быть на уровне -165 дБм.Продукт U-Blox M8 представляет собой хорошо сдержанный приемник GPS/Beidou на рынке.
Короче говоря, U-Blox M8 и улучшение улучшения одновременного получения производительности глобальной навигационной спутниковой системы к реальности являются идеальным выбором для высокопроизводительных приложений позиционирования.Используя внешнюю флэш-память SQI, U-Blox M8 также может быть легко обновлен с помощью обновления прошивки.
| | |
| | | | | | | | | | | | | | | | | | | | | |
Серийный номер | имя | описывать | |||||||||||||||||||||
1 | GND | Земля. | |||||||||||||||||||||
2 | TXDA | Интерфейс UART, необязательный USB_DM и RS232_TXD | |||||||||||||||||||||
3 | RXDA | Uart interface, необязательный USB_DP и RS232_RXD | |||||||||||||||||||||
4 | V_BACK | Системный запасной вход питания (неконцентрированный) | |||||||||||||||||||||
5 | VCC | Основной источник питания системы, напряжение источника питания составляет+3,3 В ~+5,5 В, ток потребления составляет около 55 мА на работе | |||||||||||||||||||||
6 | TIMEPUSLE | Время стандартный выход импульса. | |||||||||||||||||||||
Приложение:U-BLOXСтандартный протокол документ
&NBSP; Справочное приложениеNMEA0183данные.
