Точная масштабная решетка

Цена: 537 414-1 537 254руб.    (¥25800)
Артикул: 43555734766

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:精测光栅尺厂家
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥3988 382руб.
¥2986 297руб.
¥2805 917руб.
¥58812 354руб.
  • Информация о товаре
  • Фотографии



Набор аксессуаровПолностью функциональная версия китайская таблицаДобавьте только 50 юаней!↓

Полнофункциональная китайская версия.:Наша полная версия китайского таблица принимаетИмпортированное производство материалов основных материалов,Отличное качество, стабильное измерение и сверхпрочная жизнь;Полное функционирование,ФункцияПокрыть все функции общих цифровых дисплеев на рынке.Благодаря стабильному качеству производитель обещаетЕсли в течение гарантийного срока возникнет какая-либо проблема,Заменить на новые часы!!При этом продление гарантии на один год стоит всего 50 юаней.

Знакомство с китайскими таблицами:
1. В памяти отключения питания используется E2PROM, который не требует замены батареи и обслуживания и имеет память в течение десяти лет.
2. Используется 1 миллион раз, это ваша лучшая гарантия; ультратонкий, помехозащищенный, высокоскоростной и устойчивый к вибрации.Прочность опережает конкурентов!
3. Полностью китайский дисплей, экономия средств на обучение и обучение, повышение эффективности производства и минимизация потерь из-за кадровых изменений.
4. Функция дисплея: 8-битная светодиодная цифровая трубка, импортированный ЖК-чип; Скорость бега: более 100 метров в минуту.
5. ЖК-дисплей имеет высокое разрешение и четкий дисплей, который не имеет себе равных среди аналогичных продуктов других компаний.

Монтажные аксессуары: 1 линейка оснащена 1 защитной крышкой, L-образной пластиной и пачкой установки; Цифровой дисплей оснащен установленным кронштейном. Если вам нужны другие аксессуары для установки, пожалуйста, обратитесь к службе поддержки клиентов в Интернете, спасибо.

Продаются часы с цифровым дисплеем!Если вам нужно приобрести цифровой дисплей, пожалуйста, нажмите:http://item.taobao.com/item.htm?id=22056219157

наслаждаться“Четыре пакета”Гарантия полиса:

Бесплатная доставка при покупке, гарантированный возврат в течение семи дней, гарантированная замена в течение пятнадцати дней и бесплатная гарантия в течение длительного гарантийного срока!!Если вы заплатите эту сумму, вы сможете пользоваться ею бесплатно в течение указанного количества лет!!Он несравним с другими брендами.

Будь то отдельная линейка или полный комплект, в нее входят соответствующие аксессуары для установки: крышка линейки, Г-образная пластина, винтовые стяжки и т. д.Одну линейку можно сфотографировать по ее штриху.

Набор линеек имеет ход не более 1 метра: (при съемке фотографии сообщите нам тип станка, соответствующие аксессуары для установки и ход необходимой линейки. Спасибо.)

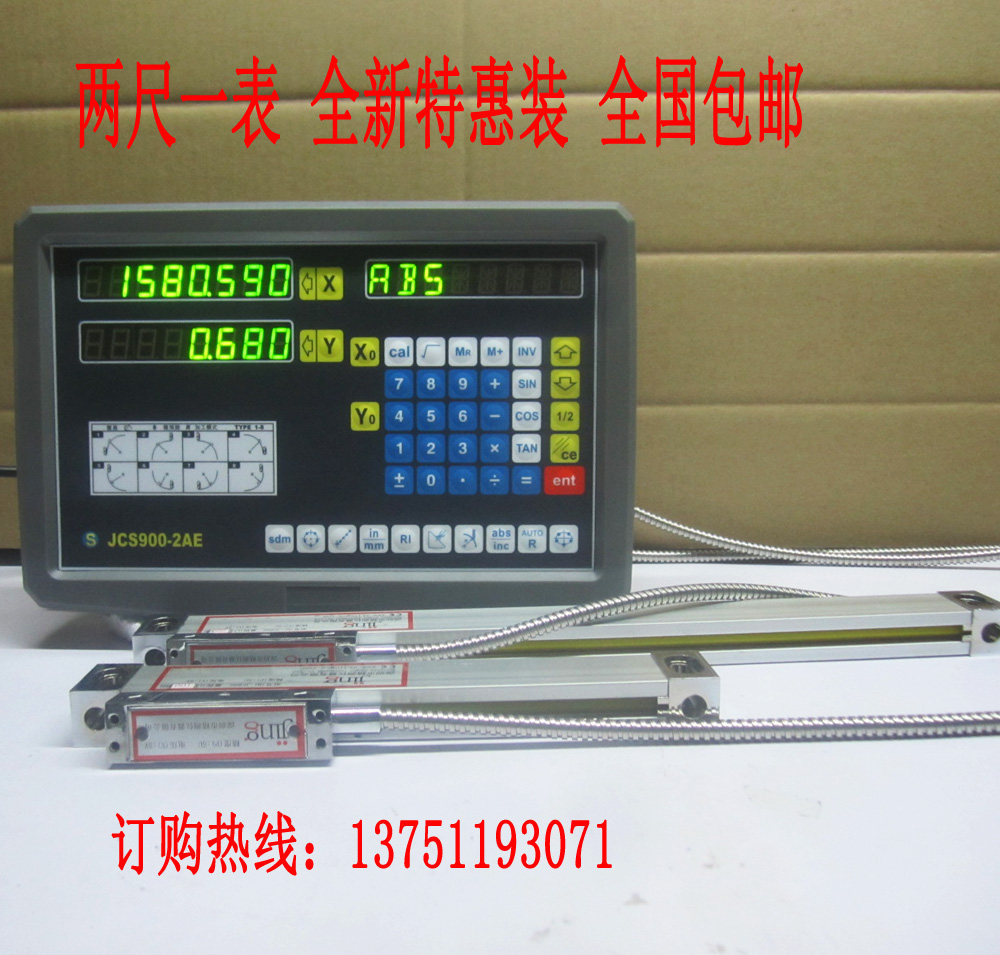

Одно осевая набор: один линейка + одно осевые часы.

Двух осевой набор: два правителя + двух осевых часов.

Трех осевой набор: три правителя + три осевых часов.

Все отмеченные характеристики указаны для хода: общая длина линейки = ход + 140 мм.

Расстояние установочного отверстия: ход + 120 мм (разные бренды не гарантируют одинаковое расстояние установочного отверстия)

Примечание. Если SF Express недоступен, мы выберем безопасную и быструю экспресс-доставку.

Для клиентов, которые приобретают линейку отдельно, если вам необходимо настроить компенсацию линейной ошибки после установки, обратитесь к производителю оригинальной линейки.Если это часы нашей марки, проконсультируйтесь с нами!Спасибо!

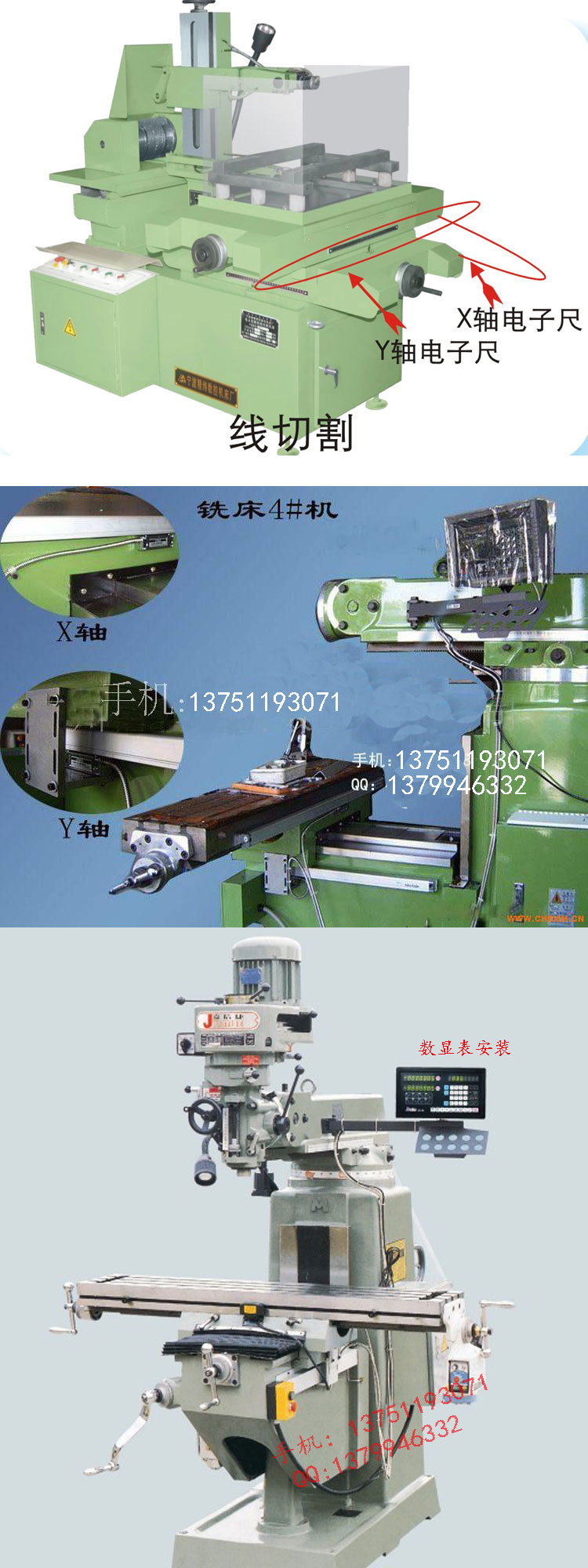

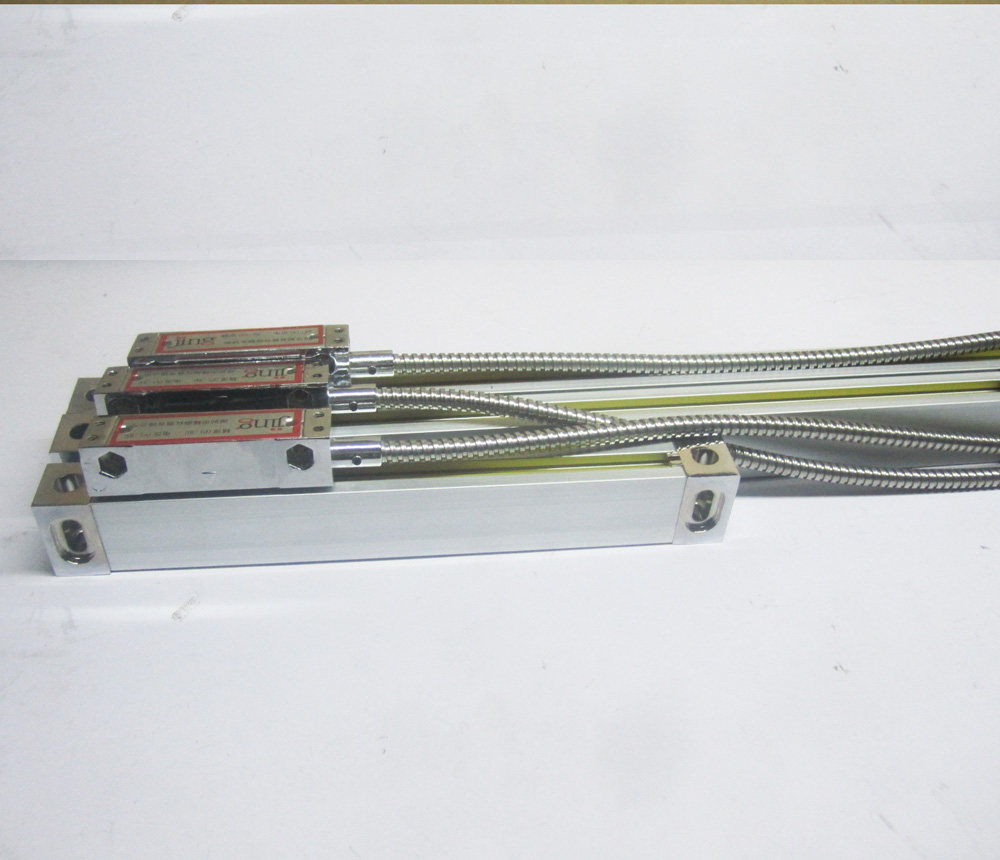

Фотографии физической съемки:

Стол для рисовых трубочек:

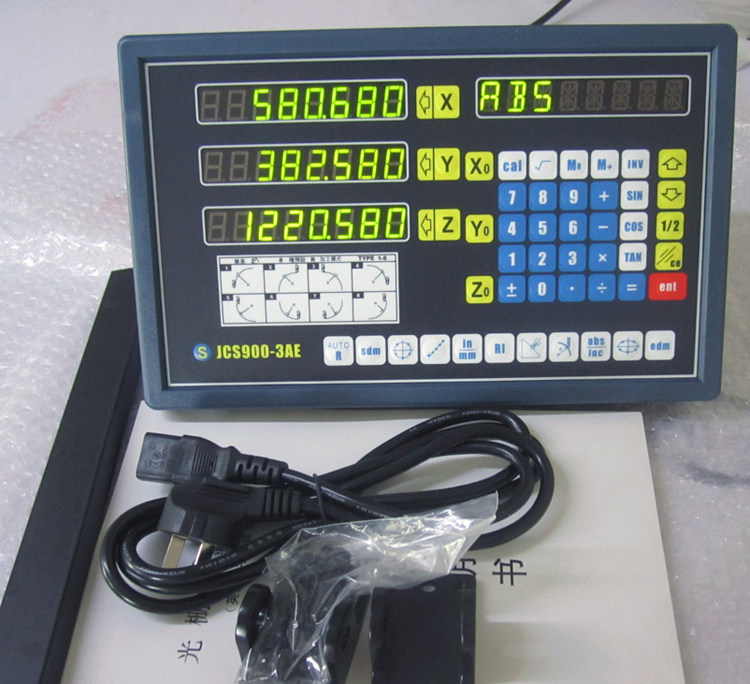

Таблица отображается на китайском языке:

Технический параметр растрового правителя:

ОДИН: Сетка Расстояние: 0,02 мм (50 линий/мм)



Два: разрешение: 5um, 1um, 0,5um



Три: Точность:+3um,+5um,+15um(20+0,1 ℃)



Четыре: маршрут: 20-3000 мм (в соответствии с требованиями клиента)



Пять: скорость движения: ≤50m/min



Шесть: источник питания 5 В+5%, 80 мА



7: Длина сигнального кабеля: 15 юань/метр со стандартным 2,5 м



Восемь: рабочая температура: 0-45 ℃



Девять: штока: 9-ядерный розетка, поддерживает выход сигнала RS-422,



Поддержка выхода сигнала квадратного волны TTL

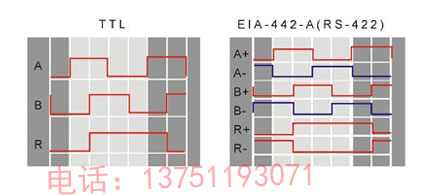

10: Диаграмма формы сигнала:

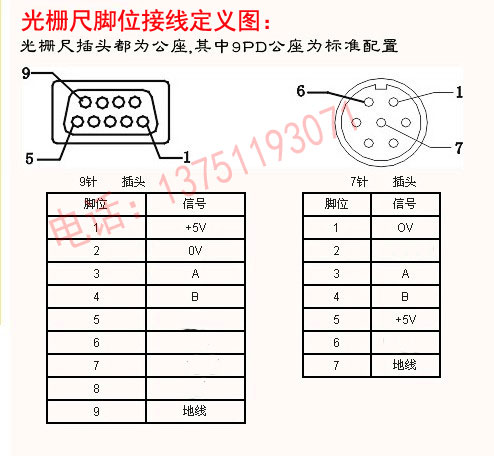

11: Схема определения проводки:

Установка и обнаружение электронных линейков

1. Место установки:

1. Рабочая длина этого датчика должна быть больше, чем максимальный маршрут машинного инструмента, чтобы не сломать оптический правитель.

2. Плость установки датчика. Пока это немеханическая обработка поверхности, необходимо добавить накладку или домашнюю установку пользователя, чтобы обеспечить стабильную надежность датчика и подключение к поверхности установки.

3. При установке датчика параллельная степень корпуса линейки датчика и направляющая машины составляет менее 0,1 мм, а максимум не превышает 0,15 мм. Когда длина работы линейки датчика превышает 1000 мм. Установочный блок должен быть установлен для обеспечения корпуса и направляющей линейки датчика. Параллель.

4. Две стороны заголовка чтения и далера датчика должны обеспечить параллельную и симметричную.

Между 8 мм-1 мм используйте блок, чтобы отрегулировать зазор во время установки, и удалите блок после установки.

5. Фиксация сигнальной линии должна учитывать все соответствующие расстояния движения. Постарайтесь быть как можно большим в центре маршрута и починить избыточные линии.

6Линия заземления подключена вправо, и сопротивление земли должно быть измерено мультиметром.Ω

Насколько это возможно в принципе аббата; обеспечить хорошее относительное осуществление главы чтения и оболочки; избегайте прямого загрязнения и не предотвращают оперативное использование.

2. Установите меры предосторожности

1 Направление открытия датчика следует избегатьМасло и водаСвяжитесь с загрязнением пыли и т. Д.

2． После установки датчика лучше всего установить пылезащитную крышку.Между датчиком и корпусом линейки должен быть зазор.0.5MMЗазор,Избегайте контакта между пылеустремленным покрой и линейкой при перемещении головки чтения.

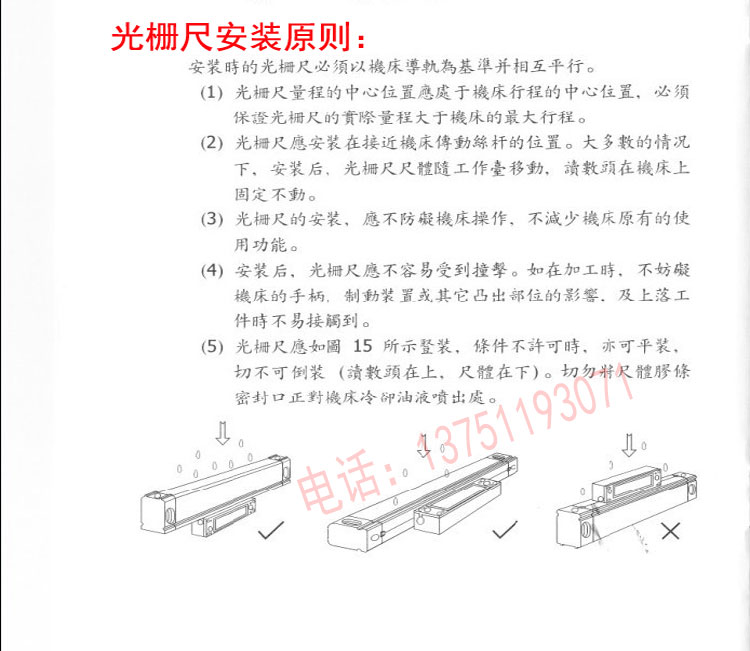

(Схема установки прилагается)

В -третьих, метод обнаружения

Прежде всего, параллель датчика и направляющего рельса должна быть исправлена, чтобы убедиться, что в пределах 0,10 мм.Затем откройте количество ящиков отображения, включите машинный инструмент и заметите, считается ли он нормально.Если не считать, внимательно проверьте соединение между количеством ящиков и датчиков.Если вы рассчитываете, вы можете переместить головку чтения на один конец оболочки, и количество ящиков отображения

Ноль, мобильный номер чтения, наблюдать за значением отображения количества ящиков отображения и стандартного значения чтения, должна находиться в пределах диапазона ошибок.Если это слишком плохо, проверьте, соответствуют ли размер установки и позиции требованиями.

В -четвертых, техническое обслуживание и техническое обслуживание

1. Таблица отображения датчика и номеров (коробка) должна быть размещена в сухом и подходящем положении машинного инструмента.

2. Кабель, который ведет, должен быть зафиксирован на станок -инструменте.

3. Датчик не должен быть разобрал произвольно во время использования,

4. Винты подключения должны быть фиксированы, не ослабляйте, чтобы избежать потери точности.

5. Инструмент должен быть чистым. Пылепроницаемая резина на отверстии, такая как частицы песка с частицами песка и т. Д. Применяется мягкая бумага. Будьте осторожны, чтобы не войти в прибор.После одного года использования необходимо использовать небольшую смесь спирта и эфира для использования сухого и чистого мелкого марле или хлопка на поверхности оболочки.Повреждение поверхности.

Установка заголовка чтения

При установке номера считывания, если вы обнаружите, что условия установки очень ограничены, вы можете рассмотреть использование вложений, таких как угловой алюминий и прямой, сначала убедитесь, что базовая поверхность головки считывания может соответствовать требованиям установки, а затем Установите головку номера чтения. Метод установки аналогичен основному линейке, аналогичному основному линейке. EssenceНаконец, отрегулируйте головку считывания, так что параллелизм читаемой головки и основного правителя решетки гарантированно находился в пределах 0,1 мм, а разрыв между головкой считывания и основным правителем контролируется в пределах от 1 до 1,5 мм.После установки вы можете использовать свой большой палец для контакта, является ли поверхность скульптурной линейки гладкой и плоской.

  Специальное напоминание: стоимость доставки включена в дельту Жемчужной реки и дельту реки Янцзы. Стоимость экспресс-доставки в других регионах дороже. Стоимость доставки будет увеличена в зависимости от региона. Конкретная сумма зависит от веса и региона. Для получения подробной информации, пожалуйста, свяжитесь с Ванваном или по мобильному телефону: 13751193071.
