Универсальная таблица номера линейки измерителя универсального припадка является дешевой и долговечной
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 250mm, длина 390мм
- 750mm, длина 890мм
- 1 фут +1 набор оси таблицы
- 200mm, длина 340мм
- 800mm, длина 940мм
- 150mm, длина 290мм
- 650mm, длина 790мм
- 100mm, длина 240мм
- 700mm, длина 840мм
- 50mm, длина 190мм
- 600mm, длина 740мм
- 550mm, длина 690мм
- 500mm, длина 640мм
- 450mm, длина 590мм
- 950mm, длина 1090мм
- 400mm, длина 540мм
- 1000mm, длина 1140мм
- 350mm, длина 490мм
- 850mm, длина 990мм
- 300mm, длина 440мм
- 900mm, длина 1040мм

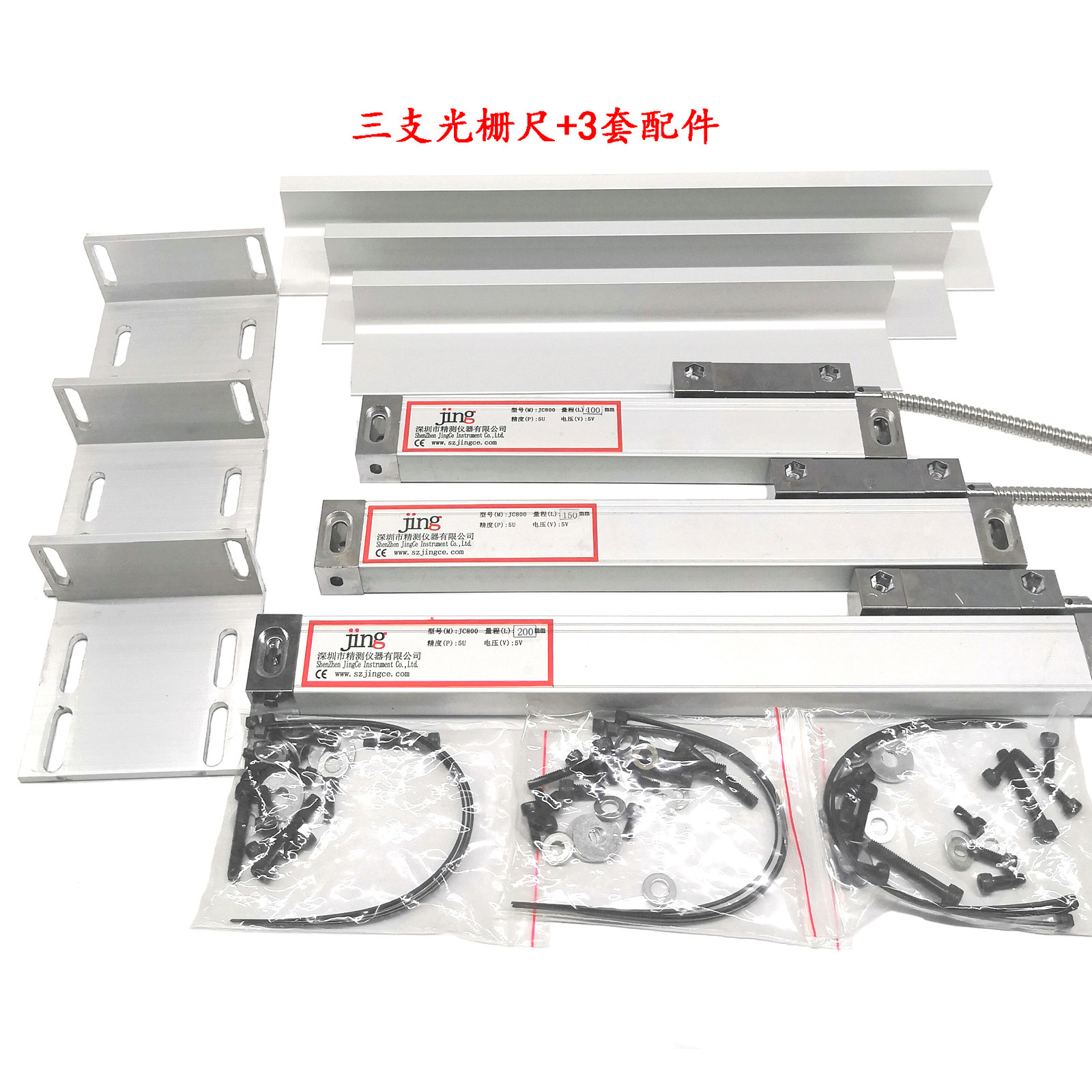

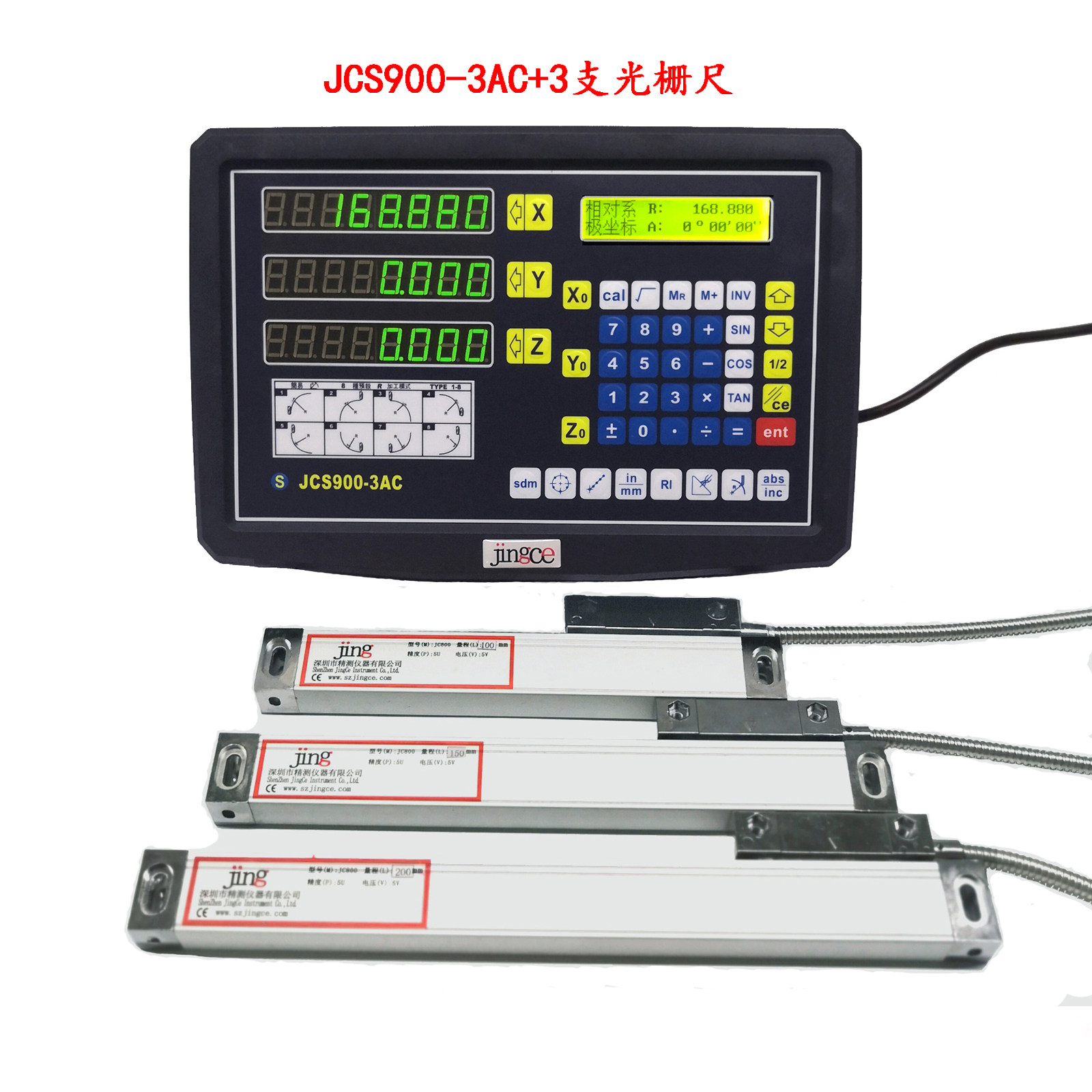

- 3 фута +1 таблица три -набор

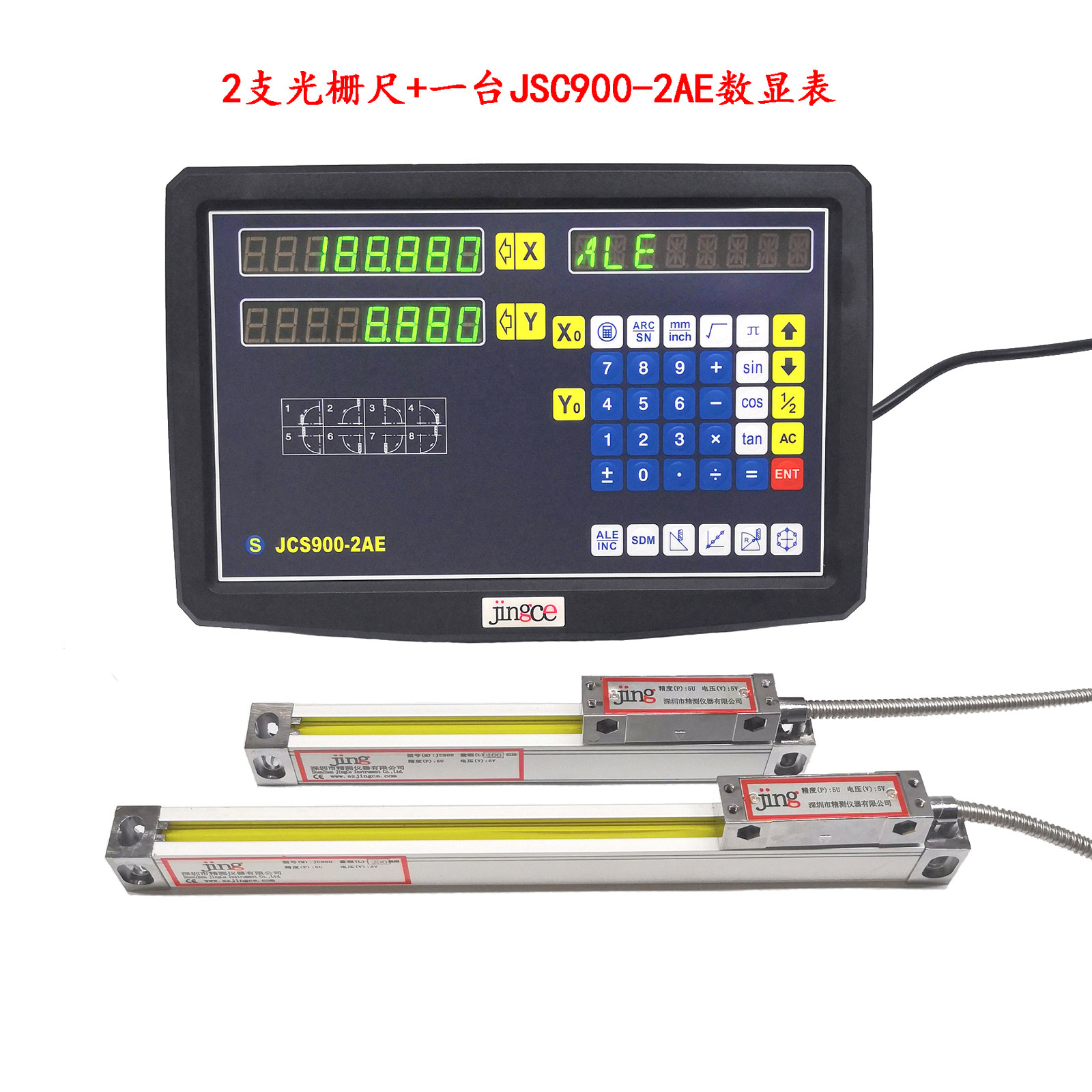

- 2 фута +1 таблица 2 -оси
| Цвет: | 1 фут +1 набор оси таблицы, 2 фута +1 таблица 2 -оси, 3 фута +1 таблица три -набор, 50mm, длина 190мм, 100mm, длина 240мм, 150mm, длина 290мм, 200mm, длина 340мм, 250mm, длина 390мм, 300mm, длина 440мм, 350mm, длина 490мм, 400mm, длина 540мм, 450mm, длина 590мм, 500mm, длина 640мм, 550mm, длина 690мм, 600mm, длина 740мм, 650mm, длина 790мм, 700mm, длина 840мм, 750mm, длина 890мм, 800mm, длина 940мм, 850mm, длина 990мм, 900mm, длина 1040мм, 950mm, длина 1090мм, 1000mm, длина 1140мм |
Jcgs изыскал правитель решетки, бренд товары, заслуживает доверия!
Описание продукта:
Фактический диапазон правителя решетки на 20 мм больше, чем цель этикетки.Например, этикетка составляет 800 мм линейку, а диапазон на самом деле 820 мм.

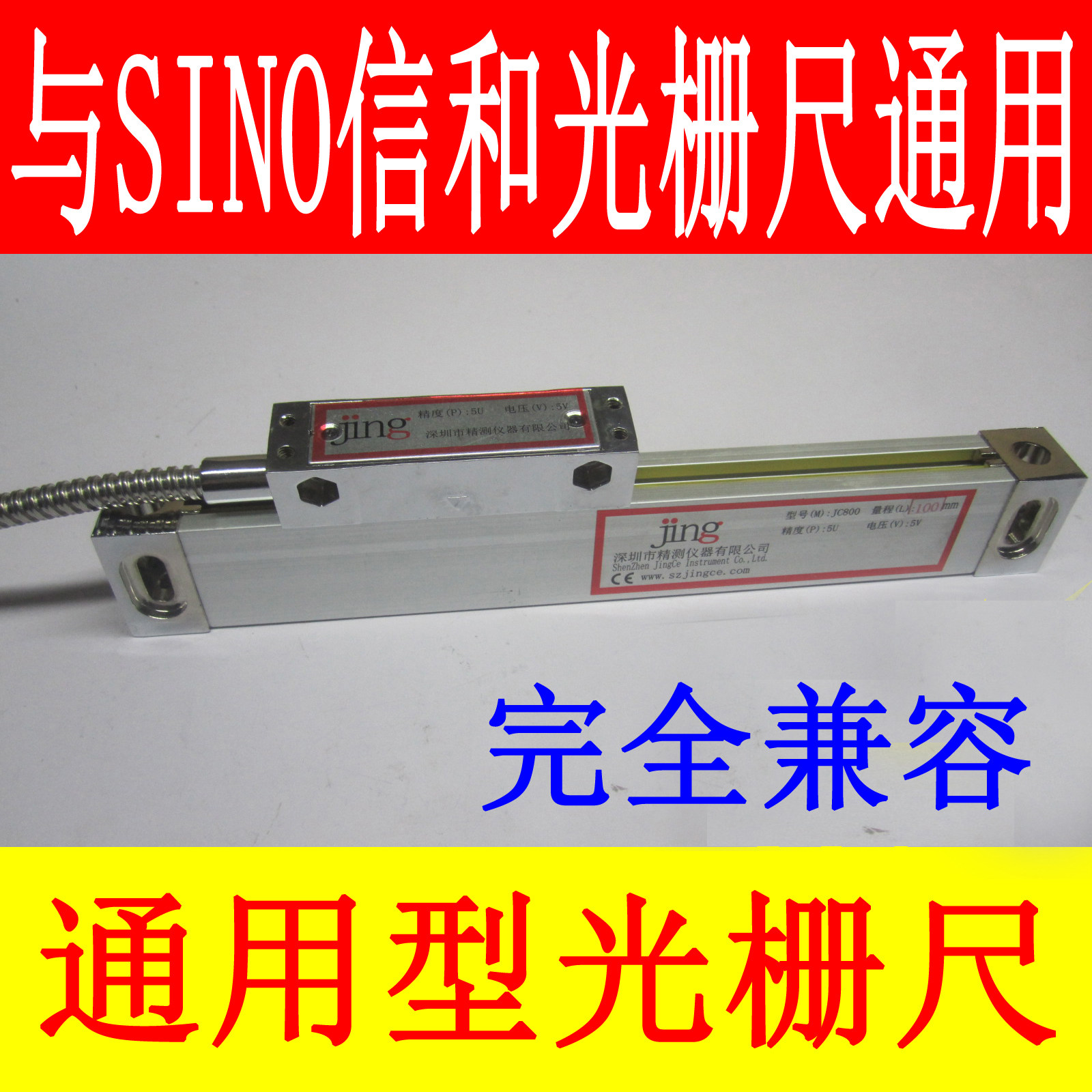

Этот правитель является универсальной решеткой, которая совместима с различными брендами.
Разрешение5UM ОДНА волна (сигнал A, B)
Установка аксессуаров (стандарт):

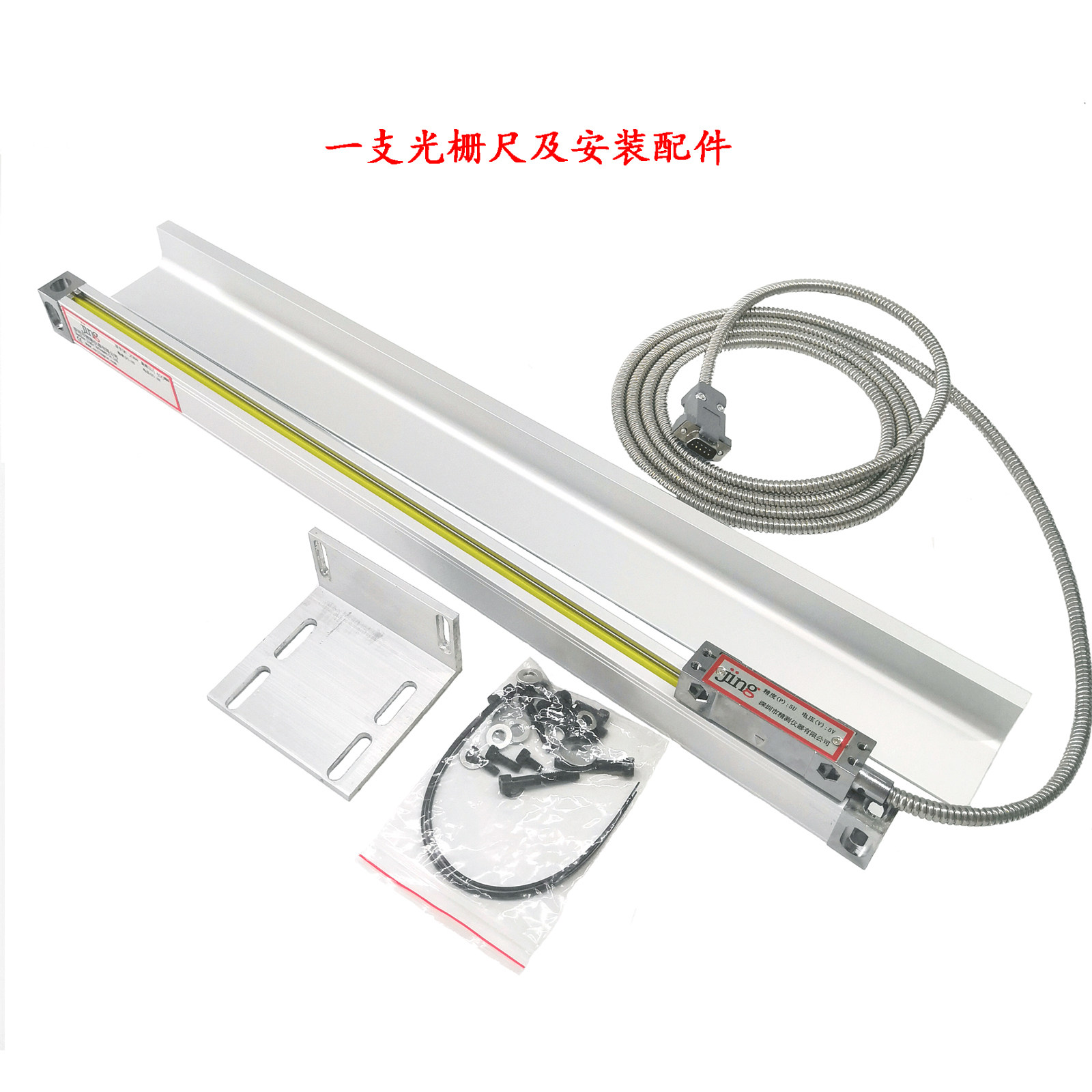

Каждая планшет оснащен 1 набором кронштейнов и 1 шнуром питания и 1 руководством по инструкции.Каждый правитель оснащен 1 защитной крышкой, 1 л платы и 1 пачку винтов.Если вам нужно использовать другие аксессуары для установки (например, алюминиевые стержни, светильники и т. Д.) Покупайте отдельно.Пожалуйста, обрати внимание.
GLORE TOLLENGHT = маршрут+140 мм;
Разрешение: 5um (0,005 мм);
Размер бокового тела линейки: 32*21 (мм);
Линия сигнала составляет стандартную 2,5 м, если она должна быть удлинена, 15 юань/метр;
Особое внимание:
Специальное предложениеПожалуйста, нажмите на таблицу отображения номера:
ГигантПожалуйста, нажмите: PLC -SPEPIFIC 24 В правитель решетки, пожалуйста, нажмите:
Очень сильно:Длинный правитель выше 1 метраЧрезмерное качествоСпециальная цена,Для получения подробной информации, пожалуйста, нажмите:Http: // item
  Датчик смещения галереи галерея разделен на три типа: малый, средний и большой.Каждый тип может использоваться в качестве эталона измерения для 50 -линейных пар. Когда используется комбинация нескольких коробок, она может соответствовать различным средним и небольшим стажным инструментам и другими числами смещения измерения точностью.
Головы чтения расположены и руководствуются шариковым подшипником, небольшим трением, высокой чувствительностью и длительным сроком службы.
  датчик использует решетку точного измерения в качестве исполнителя измерения, с высокой точностью измерения.Это имеет практическое значение для преобразования потери точных станках.Использование машин с подсчета решетки может значительно повысить точность обработки и эффективность производства.
  датчик принимает структуру герметизации, надежную производительность и удобную установку.
◆Установлен на различных промышленных инструментах,Объедините таблицу отображения номеров, чтобы обеспечить определение и позиционирование точности для машинного инструмента.
◆Высокоорезолирующий оптический правитель:1um 5umУльтра -тиун, анти -интерференция, высокая скорость, сопротивление вибрации.
◆Отдел скольжения разработан с самой надежной и долговечной пятью системы.,Повторяемость измерения точности стабильна;
◆Линия сигнала защищена многослойной линией выделения стали и металлической мягкой оболочки,Водонепроницаемый и анти -интерфейс отличный;
◆Тело линейки использует алюминиевый сплав, выгиб,Твердый хромированный покрытие,консервант;
◆Dust Strip использует специальные пластики,Коррозия -резистентная, резистентная царапина,Маленькое сопротивление трения;
◆Индивидуализация,Простая установка, техническое обслуживание и техническое обслуживание,Водонепроницаемый, хороший пыль, хороший пыльно -надежный,долгоиграющий;
◆Датчик использует стеклянную точность решетки в качестве эталона измерения.
работаПринцип:
1. Измерение галереи
Датчик смещения проводной решетки состоит из алюминиевых профилей, линейки решетки, установки конечной крышки, головки номера считывания и сигнального кабеля (с заглушкой) и других деталей.Правитель решетки (линейка метки) фиксируется в оболочке алюминиевого типа, а конечная крышка установки фиксируется на обоих концах оболочки, соответственно, образуя растровый корпус измерения.Направляемость считывания состоит из четырех трещин, указывающих на решетку, доску источника света, доску для приема, пластическую хирургию (соответствие) и кабель.Сторона световой сетки оснащена тремя жемчужными подшипниками, а разрыв между воротами и решеткой гарантируется его позиционированием.Верхняя часть световой сетки оснащена двумя подшипниками.При чтении количества голов и решетки для относительного движения укажите, что световая решетка всегда прикреплена к поверхности скульптуры и верхней части решетки, а источники света и приемные платы с обеих сторон индикаторной стойки принимаются как получение Источник света и маг.Сигнал оптоэлектроники обрабатывается номером смещения.Это завершает измерение смещения секции.Чтобы облегчить обработку таблицы отображения номеров (коробку), в датчике оптоэлектронный сигнал полос Мура обрабатывается пластической хирургией (сопоставление) перед вводом сигнального кабеля.
Короче говоря, датчик перемещения с решеткой катящейся решетки состоит из двух частей оболочки, оборудованных правителем решетки и читаемой головки с сигнальным кабелем.
2. Оптическое преобразование
Датчик перемещения линии решетки на холме использует решетку с индикатором -фазой -фазной индикатором, поэтому существует четыре набора систем излучения света. Труба тритолика принимается в виде светящихся и приемных устройств.
В результате, ток 5VDC Limited сопротивление потока обеспечивает излучающий диод.Его рабочий ток постоянна для обеспечения стабильности приемного сигнала.
3. нулевой окно -сигнал
Датчик смещения проводной решетки, который имеет окно с нулевым (эталонным).Когда головка считывания находится на теге на теге, головка считывания выводит 1 положительный импульс, и отображается входной номер импульса STOP (сигнала).
Инструкция по установке
Установка датчика сдвига решетки более гибкой и может быть установлена в разных частях машинного инструмента.Как правило, основной линейку установлен на рабочем месте (скейтборд) машинного инструмента, а случайный инструмент движется. На головке считывается на кровати, а головка считывания установлена под основным линейкой максимально.Выбор метода установки должен обратить внимание на направление нарезания, резки жидкости и масла.Если расположение установки ограничено для его установки, вспомогательное уплотнительное устройство должно быть добавлено, когда головка считывания обращена вверх.Кроме того, в целом, заголовок считывания должен быть установлен на статических деталях относительной машины. такие как скейтборды).
Установка база
&Когда NBSP; при установке правителя решетки вы не можете напрямую установить датчик на инструмент «Грубая машина», не говоря уже о том, чтобы установить его на корпус нижней краски.Главный линейка и заголовок считывания установлены на двух компонентах относительного движения машины.Проверьте направление основной поверхности правителя машинного инструмента Workbench с тысячей метров и направлением направления движения направляющей рельсы.Тысячи таблиц зафиксированы на кровати, а мобильная рабочая панель требует параллельной степени до 0,1 мм/1000 мм.Если вы не можете удовлетворить это требование, вам необходимо разработать и обработать базу правителей решетки.
Требования базовых требований: (1) Добавьте основание, которая равна длине правителя решетки (предпочтительно около 50 мм от правителя решетки растет от основания основания).(2) Эта база обрабатывается процессами фрезерования и шлифования, чтобы гарантировать, что его графический параллелизм находится в пределах 0,1 мм/1000 мм.Кроме того, необходима цифровая цифровая база с высокой базой.Основание количества голов и основания тела линейки не должно быть больше, чем&Plusmn; 0,2 мм.Во время установки отрегулируйте положение головки считывания, чтобы достичь параллельной степени головки считывания и корпуса правителя решетки около 0,1 мм, а расстояние между головкой считывания и корпусом правителя решетки составляет около 1 ~ 1,5 мм.
Установка главного правителя
Поместите основной линейку решетки на поверхность установки рабочего стола, установленную с помощью машинного инструмента, но не затягивайте ее. Исправьте тысячи измерений на кровати, и мобильный Workbench (основной линейщик движется одновременно с Workbench) ПолемИспользуйте тысячи метров, чтобы измерить параллельную степень основного направляющего рельса управления правителя и машинного инструмента, отрегулируйте положение основного правителя M4 винта, чтобы, когда основные параллели, соответствуют 0,1 мм/1000 мм, винт M2 затягивается.
При установке решетчатого основного линейка обратите внимание на следующие три балла:
(1) При установке основного линейка, если вы устанавливаете решетку более 1,5 м и более, вы не можете установить только концы типа моста, и вам необходимо поддерживать весь основной линейку.
(2) После установки под этим условием лучше всего использовать карту для удержания средней точки (или какой -то точки) правителя.
&Nbsp; (3) Когда карта не установлена, лучше всего засунуть правитель решетки стеклянным клеем, чтобы починить базовый линейку с помощью основного линейка.
Установка заголовка чтения
При установке номера считывания, если вы обнаружите, что условия установки очень ограничены, вы можете рассмотреть использование вложений, таких как угловой алюминий и прямой, сначала убедитесь, что базовая поверхность головки считывания может соответствовать требованиям установки, а затем Установите головку номера чтения. Метод установки аналогичен основному линейке, аналогичному основному линейке. EssenceНаконец, отрегулируйте головку считывания, так что параллелизм читаемой головки и основного правителя решетки гарантированно находился в пределах 0,1 мм, а разрыв между головкой считывания и основным правителем контролируется в пределах от 1 до 1,5 мм.После установки вы можете использовать свой большой палец для контакта, является ли поверхность скульптурной линейки гладкой и плоской.
Меры предосторожности
(1) Датчик смещения правителя решетки и количество заглушек отображения таблицы должны быть отключены, когда питание следует отключить.
(2) Кроме того, защитная крышка добавляется как можно больше, а чипсы и нефть, разбрызгиваемые на линейке, должны быть очищены вовремя, чтобы строго помешать любому инородному телу войти в внутреннюю часть оболочки датчика правителя решетки.
(3) Регулярно проверяйте, является ли каждый установленный подключаемый винт.
(4) Чтобы продлить срок службы пылеистого уплотнения, вы можете равномерно нанести тонкий слой силиконового масла на герметизирующую полосу. Обратите внимание, чтобы не плескать на поверхности гравировки стеклянной сетки.
(5) Чтобы обеспечить надежность датчика смещения рейтинга рейтинга, его можно очистить с помощью поверхности решетки галереи и указывать на поверхность решетки с помощью этанола (50%каждый), чтобы содержать линейку из стеклянной решетки в чистоте.
(6) Датчик смещения решетки строго запрещен встряхиванием и избиением, чтобы не уничтожить правитель решетки, такой как ломатор решетки, датчик правителя решетки потерпит неудачу.
(7) самостоятельно не разбирайте датчик смещения решетки, не говоря уже о том, чтобы изменить относительное расстояние между правителем основной сети и вспомогательной сеткой. Относительное трение линейки, повреждая слой хрома, повреждает линию сети, вызывая линейку с решеткой. чтобы вырваться.
(8) Обратите внимание на предотвращение загрязнения нефти и загрязнения воды, чтобы не разрушать распределение линий линий решетки, вызывая ошибки измерения.
(9) Следует избегать датчика перемещения гравий в среде с тяжелыми эффектами коррозии, чтобы не корродировать слой решетки хрома и поверхность правителя решетки и разрушать качество правителя решетки.
Меры предосторожности при получении товаров:
Пожалуйста, посмотрите на внутреннюю упаковку как курьерскую компанию, а затем дайте ей уйти.Если возникают проблемы, вызванные транспортировкой продукта, пожалуйста, не подписывайте.Пожалуйста, свяжитесь с нами немедленно, мы будем вести переговоры с курьерской компанией.Помните, иначе мы не можем сдержать ответственность курьерской компании,Спасибо за ваше сотрудничество!
Другой: налоговый билет требуется, чтобы добавить 6 баллов.
