12 В человеческая инфракрасная зона вблизи сменного набора модулей задержки датчика Smart Water Caucet Dry Hand

Цена: 64-317руб.    (¥3)
Артикул: 36858114547
Доставка по Китаю (НЕ включена в цену):
106 руб. (¥5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:haoDIY创好电子音响科技diy制作
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Комплект объем
  • Готовый продукт
  • Печатная плата, без частей
Добавить в корзину
Другие товары этого продавца
¥364руб.
¥1.532руб.
¥243руб.
¥1.226руб.
  • Информация о товаре
  • Фотографии
Цвет: Печатная плата, без частей, Комплект объем, Готовый продукт

Пустая плата PCB - 3 юя, набор набора - 12 юаней, а готовый продукт - 20 юаней.

                     LIS-2Инструкции по переключению инфракрасного датчика

  • Установите обзор

LIS-2Инфракрасный индукционный переключатель должен определить, есть ли объекты спереди, обнаружая отражаемый излучаемый инфракрасный сигнал, тем самым управляя движением переключения реле, и эталонное значение расстояния индукции:12cm(Фактическое расстояние связано с рефлекторным материалом).

Его можно использовать на устройстве, таком как индуцированная водопровода, автоматическая сухая рука.

Установите имя: инфракрасный индукционный переключатель, инфракрасный близкий к переключению              Установить модель:LIS-2

Рабочее напряжение:12V                                     Красующийся ток:28mA

Увеличьте ток:50mA                                    Время задержки:0~40SРегулируемый

Емкость контакта реле:3A/250V                           PCBразмер:63*39mm

  • Принцип схемы



Вся система состоит из четырех частей: схема питания, инфракрасная индукционная цепь, цепь задержки и цепь управления переключателем.

  1. Схема питания:J2входить12Vисточник питания,D5Это может предотвратить омолаживание питания,R7Для текущего тока,C2,C4Фильтр.
  2. Инфракрасная схема зондирования:U1C,R10,R11,D6,C5Умеренный с генератором, отU1из10Пульсовый сигнал ноги, Священное ПисаниеQ4После усиления инфракрасная трубкаD2Запустите инфракрасные сигналы в космос.Если этот сигнал не заблокирован препятствием, инфракрасная приемная трубкаD1Невозможно получить сигнал, поэтому схема последующей схемы не работает;D2Когда впереди возникают препятствия (как человек вD2Встряхнуть впереди), испускаемый инфракрасный сигнал отражается препятствиями и будетD1Приема, получение счетчика сигналаQ1,Q2Увеличить, наконец вR3Конечный выходной инфракрасный сигнал, затем изU1AЧастота отбора,U1DВыполнить пластическую операцию в концеU1из11Выход ноги.
  3. Схема задержки:R5,VR1,C3Сформировал схему задержки, отрегулируйтеVR1Вы можете настроить время задержки после каждого действия. Время задержки этой конструкции схемы0~40SМожно отрегулировать в пределах диапазона.(Поскольку компоненты имеют определенную ошибку, фактическая задержка будет немного другой)
  4. Схема управления переключением:Q3,Q5,K1Установите схему управления переключателем.нравитьсяD1После получения сигнала он наконец -то будетU1из4Низкий контрольный сигнал управления выходом стопы после задержки, так что этоQ3,Q5Направление,K1Успех.D3Рабочее состояние реле является индикатором.

Часто хвалят

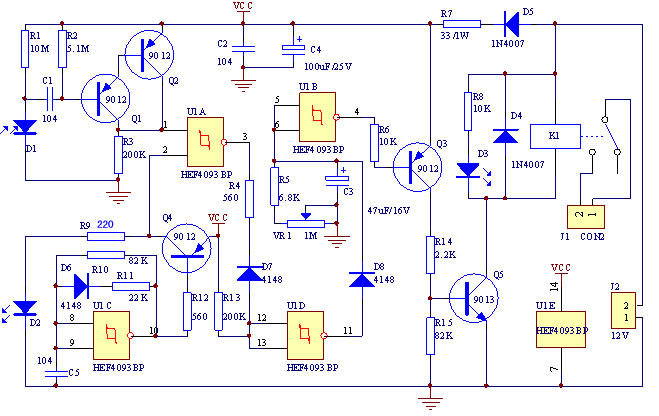

Диаграмма принципа

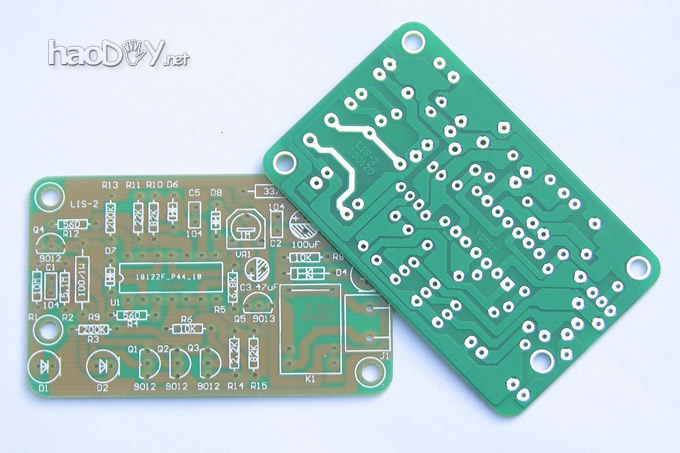

pCB пустая доска 3 Юань

1,2 мм толщиной и высокое качествоPCBТехнологию поверхностного распыления легче сварки.

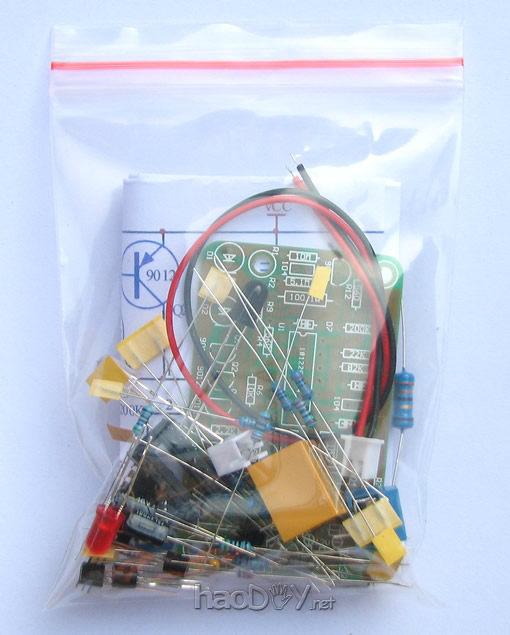

Пакет объем 12 юаней

   Список компонентов

имя

Модель/Технические характеристики

серийный номер

количество

имя

Модель/Технические характеристики

серийный номер

количество

сопротивление

560R

R4 R12

2

диод

1N4148

D6 D7 D8

3



2.2K

R14

1



1N4007

D4 D5

2



6.8K

R5

1

LED

Ф5Красный

D3

1



10K

R6 R8

2

Инфракрасный запуск

Ф5Прозрачный

D2

1



15K

R11

1

Инфракрасный прием

Ф5черный

D1

1



82K

R10 R15

2

Триод

9012

Q1~Q4

4



200K

R3 R13

2



9013

Q5

1



5.1M

R2

1

реле

DC12V

K1

1



10M

R1

1

Интегральная схема

HEF4093BP

U1

1



33R/1W

R7

1

ICразъем

14PIN

U1

1



100R/1W

R9

1

Терминалы

301-2P

J1

1

потенциометр

1M

VR1

1



2.54 2PВертикальный

J2

1

емкость

104P

C1 C2 C5

3

силовой кабель

2.54 2PОдиночная голова

1

1



47uF/16V

C3

1

PCB

63*39mm

1

1



100uF/16V

C4

1

руководство

A4

1

1

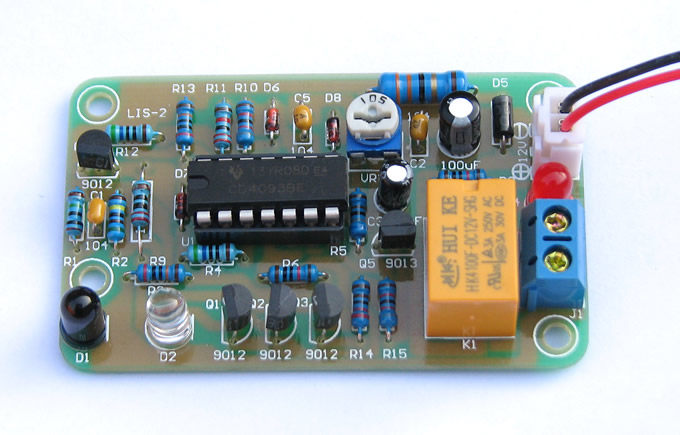

Готовый продукт 20 юаней

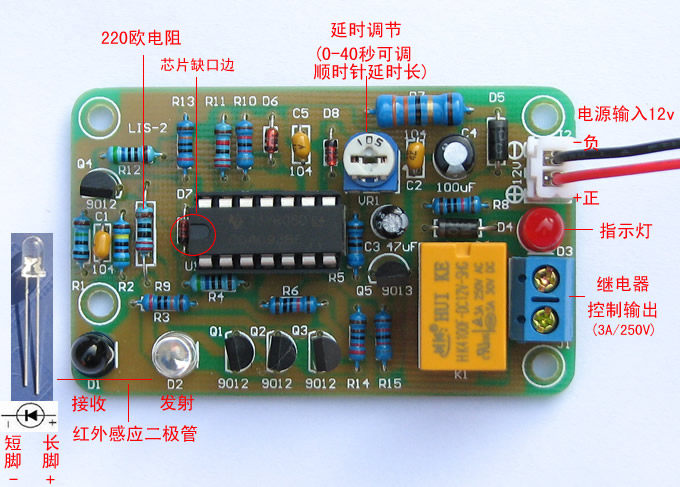

Физическая установка



Примечание:R9Печать тарелки100 евро, Доставка есть220 евроСущностьКогда первая мощность питается, реле будет иметь действие вдыхания, которое является нормальным действием обнаружения цепи
