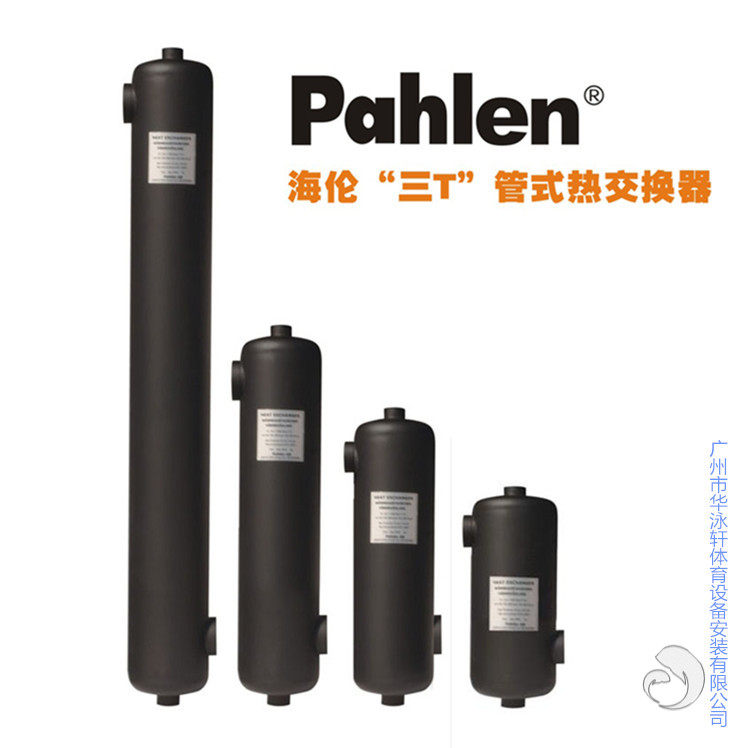

Американская пален Хелен Три T MF Series Высокая эффективность 304 Оборудование теплового выключателя из нержавеющей стали Постоянное температурный переключатель
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- MF-400
- MF-260
- MF-200
- MF-135
- MF-80
| Цвет: | MF-400, MF-260, MF-200, MF-135, MF-80 |
Теплообменники Triple T широко используются в процессах нагрева, испарения, охлаждения и конденсации в нефтяной, химической промышленности, металлургии, энергетике, судостроении, кондиционировании и охлаждении, продуктах питания и напитках, гостиницах, гостевых домах, местах для купания и т. д.

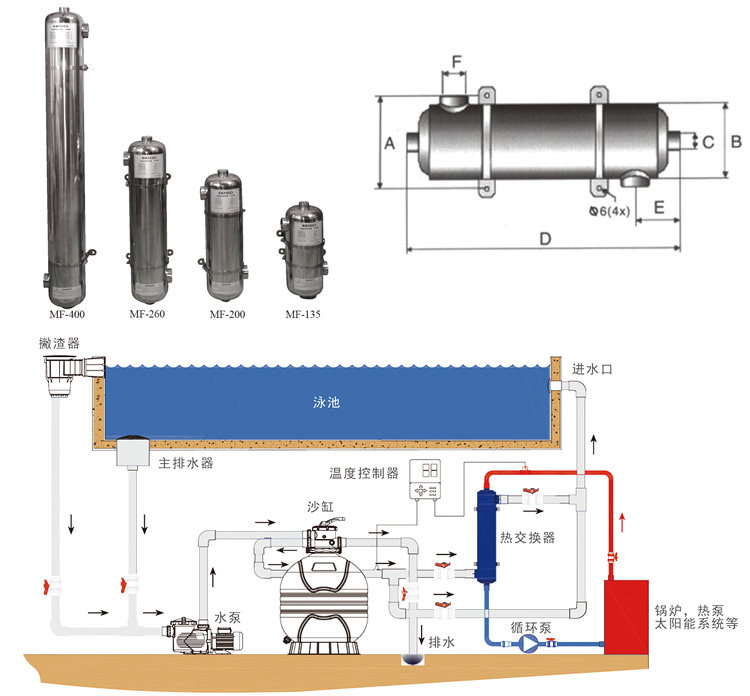

Когда теплоносителем является паровой котел или высокотемпературный водогрейный котел, теплоноситель нельзя использовать для непосредственного нагрева воды в бассейне, а необходимо использовать косвенный нагрев через теплообменник.
Теплообменник подходит для требований теплообмена при небольшой разнице температур и небольшом сопротивлении в плавательных бассейнах. Это теплообменник, специально используемый для бассейнов. Поэтому особое внимание при выборе и проектировании следует уделить следующим трем моментам:
1. Выбор конструкции при перепаде давления менее 0,05 МПа, когда 25% циркуляционного потока проходит через одиночный пластинчатый теплообменник.
2. Рассчитайте площадь теплопередачи одного теплообменника, исходя из величины теплопередачи Qa.
3. Выберите 2 теплообменника одного типа. При первом нагреве воды в бассейне оба агрегата работают одновременно. Когда вода в бассейне обычно поддерживается теплой, с точки зрения теплообмена достаточно только одной. Однако, чтобы снизить сопротивление, следует запускать 2 агрегата одновременно. Это может снизить падение давления до уровня менее 0,025 МПа, что позволяет выбрать циркуляционный насос для бассейна с малой подъемной силой для достижения эффективной и энергосберегающей работы всей системы очистки воды.
Теплообменник имеет функцию автоматического удаления накипи и имеет небольшой перепад давления на жидкости. Однако, поскольку он дороже пластинчатого теплообменника и требует большего места для установки, в настоящее время он редко используется в плавательных бассейнах.

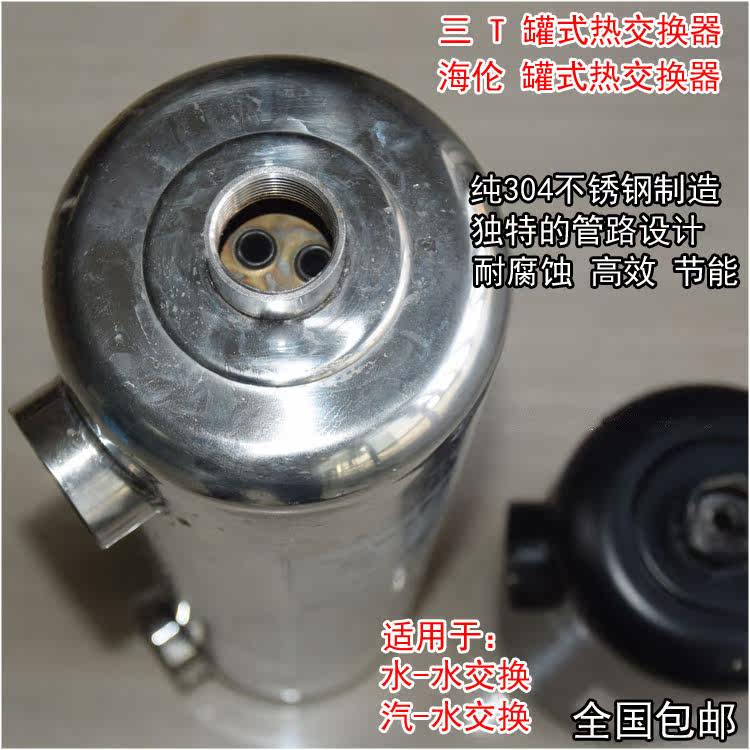

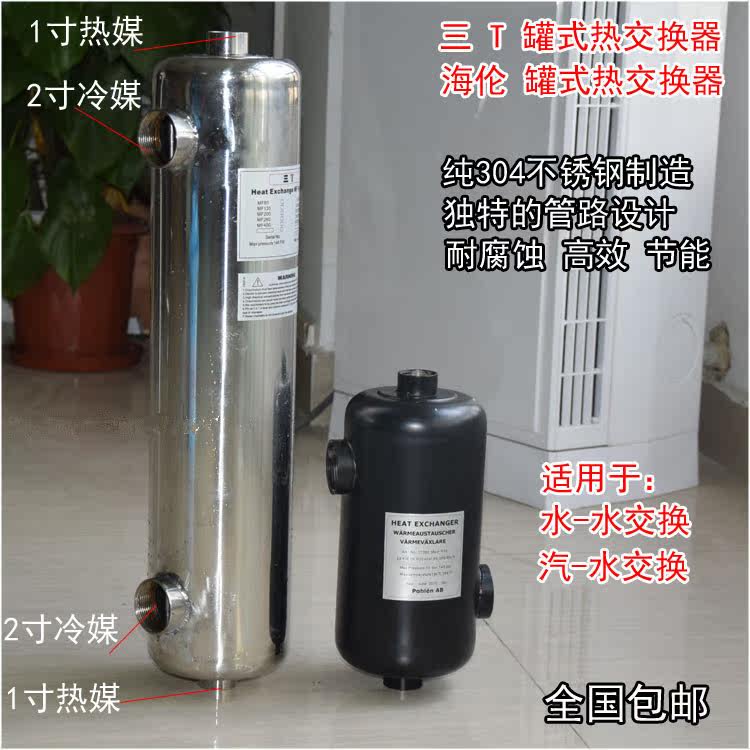

MF-400 Титановый трубчатый теплообменник из нержавеющей стали, поверхностная теплопередача: 1,1 м2, общий объем:Φ133x1070 мм, порт ввода/вывода горячей воды G1"NPT, входной/выходной порт холодной воды G2"NPT.
Установка, использование и обслуживание
а. Установка
1. Проверьте принадлежности и техническую документацию, поставляемую в комплекте с теплообменником.
2. Подробно прочтите инструкцию по эксплуатации.
3. На обоих концах места установки должно быть достаточно места для облегчения обслуживания.
4. Предварительно вбейте болты опор в соответствии с размером основания оборудования.
5. Оставьте достаточно места для облегчения регулировки подвижной опоры и обеспечения горизонтальности оборудования. После выравнивания оборудование прочно фиксируется.
б. Тестовый запуск
1. После очистки трубопроводов системы затягиваются соединения между системой и оборудованием.Вход теплообменника должен быть оборудован фильтрующим устройством и следует предусмотреть временный байпас.
2. Перед запуском автомобиля необходимо сначала открыть впускной и выпускной клапан нагретой среды, запустить циркуляционный насос холодной стороны, а после того, как он станет нормальным (нет утечек или неисправностей), медленно открыть клапан горячей стороны, выпустить пар, а затем закрыть его.
3. При попадании испытательной горячей среды ее необходимо медленно нагревать, чтобы избежать термического удара или чрезмерного давления.
4. После того, как температура испытательного запуска станет нормальной, болты теплообменника можно затянуть горячим способом.
в.Техническое обслуживание
1. Нормальное рабочее давление должно находиться в пределах допустимого рабочего давления, указанного на паспортной табличке оборудования, при этом должно быть установлено устройство контроля манометра или устройство защиты от давления.
2. При очистке системы впускной и выпускной клапаны теплообменника должны быть закрыты, чтобы предотвратить попадание чистящей жидкости в теплообменник.
3. Когда система перестает работать, среда в теплообменнике должна быть слита во избежание коррозии оборудования. Особенно, когда система остановлена во время зимнего шоу, рабочая среда должна быть полностью отработана, чтобы предотвратить растрескивание при морозе.
4. При очистке теплообменника содержание ионов хлорида в чистящей жидкости не должно превышать 25 частей на миллион. После очистки чистящую жидкость следует удалить и промыть. Перед сборкой и вводом в эксплуатацию необходимо провести испытание давлением, превышающим номинальное давление в 1,25 раза. В течение 60 минут не должно быть никаких утечек или отклонений от нормы.

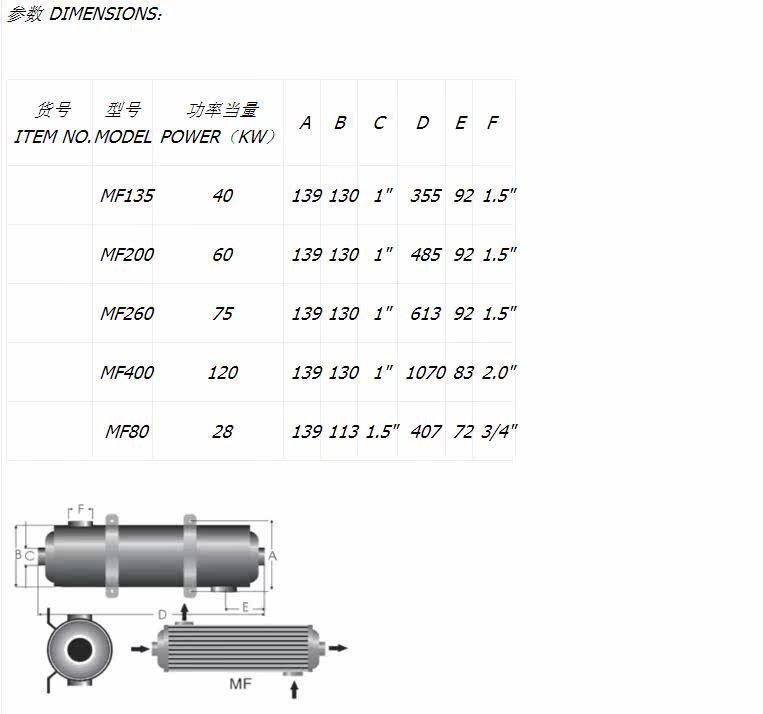

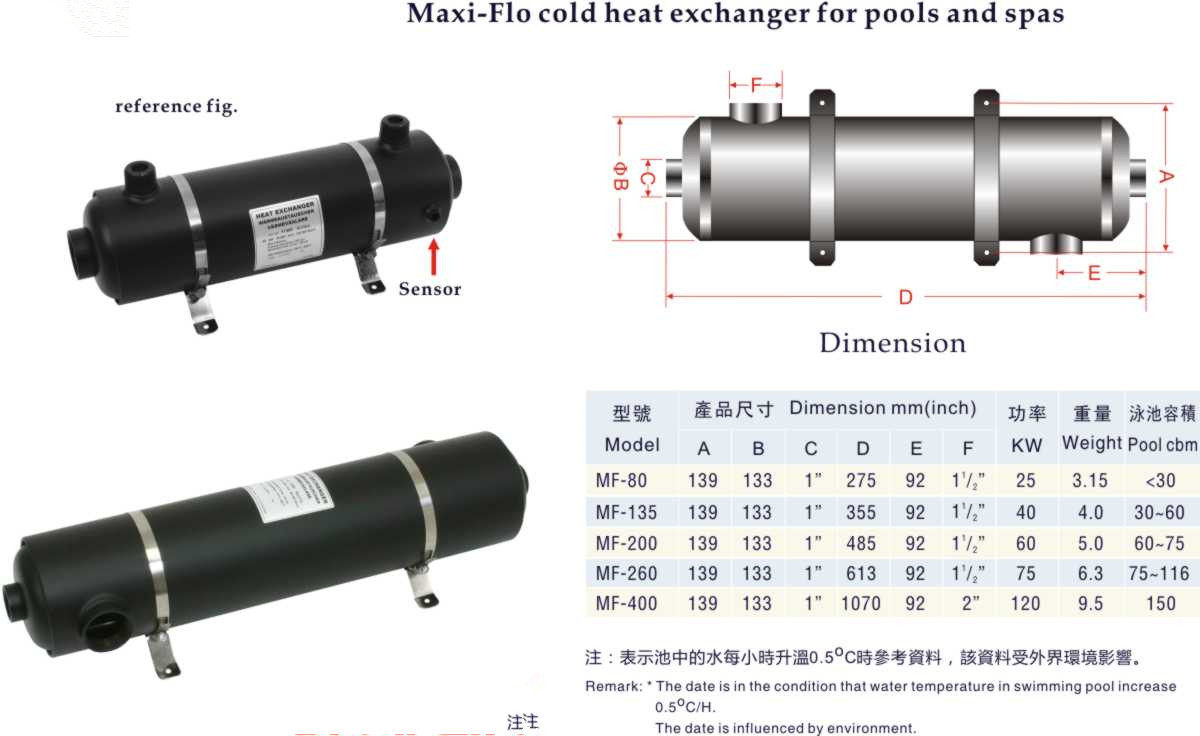

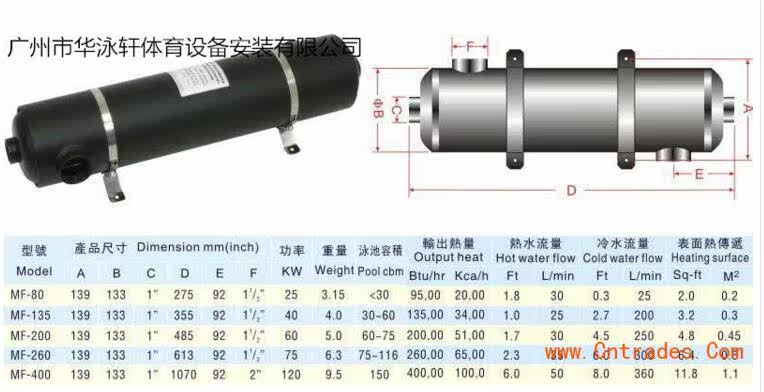

| модель | Выходной тепло | Поток воды | поток холодной воды | поверхностный теплообмен | Бассейн | |||||
| Btu/hr | kw | Kca/h | Ft | L/min | Ft | L/min | Sq-ft | m | m2 | |
| MF-80 | 95.00 | 25 | 20.00 | 1.8 | 30 | 0.3 | 25 | 2.0 | 0.2 | <30 |
| MF-135 | 135.00 | 40 | 34.00 | 1.0 | 25 | 2.7 | 200 | 3.2 | 0.3 | 30-60 |
| MF-200 | 200.00 | 60 | 51.00 | 1.7 | 30 | 4.5 | 250 | 4.8 | 0.45 | 60-75 |
| MF-260 | 260.00 | 75 | 65.00 | 2.3 | 35 | 6.0 | 300 | 6.4 | 0.6 | 75-116 |
