Квитанция о лягушке 1.8W, получение отчетности, CW Telegraph, Короткая радиостанция 7.023 Moors.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Готовый продукт
- Алюминиевая оболочка
- Санда должна быть сварена сами
| Цвет: | Санда должна быть сварена сами, Готовый продукт, Алюминиевая оболочка |
“Квакающие лягушки” оригинальный дизайн поступает из знаменитого Nocal QRP Club“Forty-9er&Rdquo; Kit, позже обозначенный домашними энтузиастами, эта машина имеет большое количество пользователей, и наш магазин постоянно следовал и улучшался.
Новый“кваканье лягушки”Комплект представляет собой большое количество экспериментов и тестирование через магазин и много клиентовЗапускобновленная версия, Производительность полностью превосходит“кваканье лягушки”Индикаторы различных версий,Для лучшей версии твистого набора лягушек,иметьСледующие функции:
1. Это токМаксимальная мощностьОценка выходной мощности была увеличена до1.8W(D882Выход)В то же время, вывод мощности пакета принимаетсяАмериканское магнитное кольцо,делать“Квакающие лягушки&Rdquo; обладают сильными возможностями удаленной связи, улучшены“Квакающие лягушки&Rdquo; практичность!
2. увеличитьБоковой тонСхемаТаким образом, вы работаете“Квакающие лягушки&Во время эмиттера гарнитура также может отслеживать сигнал выстрела, а новая боковая звуковая схема принятаАудио -синусоидальный генератор, Удобный боковой звук, чувство слуха, очевидно, лучше, чем у обычных лягушек. 74HC00.генератор прямоугольных импульсовЭффект.
3.Этот пакет платы печатных платЕго можно легко поместить в стандартную оболочку алюминиевого профиля с 65 мм*35 мм*100 ммв,Комплект не включает в себя другую оболочку (Ниже приведен эффект после сборки, только для справки.
4. Изменить исходный дизайн не может“Та же частота”Дефекты,В настоящее время частота вибрации фиксируется при 7,023 МГц во время запуска, а частота вибрации составляет 7,023-7,026 МГц.

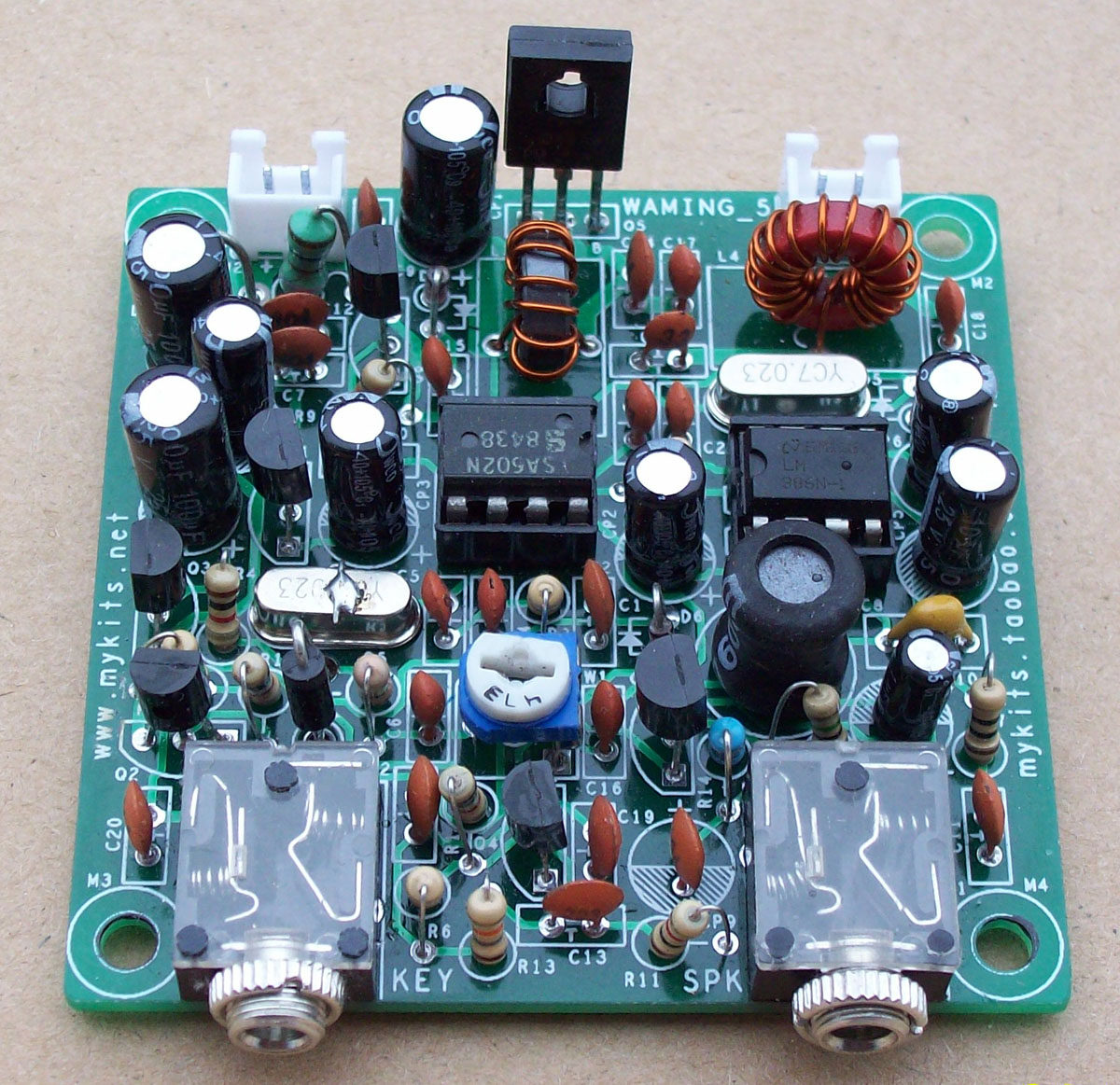

Размер печатной платы 6 см*6 см..Интерфейс заключается в следующем:
Основные показатели
Сила: 12 В.
Получить статический ток: 20 мА 12 В
Запуск ток: 400 мА 12 В
Сила запуска: 1,8 Вт 12 В
Диапазон частот: передача книжной вибрации 7,023 МГц, получая эту вибрацию 7.023-7.026 МГц
Рабочий режим: CW
Принцип схемы
Приемная часть является типичным NE602 Plus LM386 Direct Pretiver.Среди них 2SK30 используется для немой во время запуска.
Запуск использует колеблющуюся цепь NE602, а затем буфер большой с 8050. 8050 также используется в качестве управления ключом запуска.При запуске есть боковые звуки.
Описание набора
Этот пакет плохо сварен,Доставка - все разбросанные электронные компоненты,Готовый продукт, отображаемый в этом магазинекартинаДля справки только при покупке
