1. Введение продукта
1.1 Введение
NDK-301 Открытие удаленного управления доступом, поддерживая преобразование любых продуктов управления доступа для доступа к Интернету, реализуя удаленное открытие мобильного телефона, открытие кода сканирования WeChat.Поддержка Wi -Fi Network.
1. Встроенный -в переключателе реле, который может открыть дверь дистанционно.
2. Поддержка WeChat Automatic Configuration WiFi.
3. Поддержите автоматическую посещаемость Wi -Fi.Wi -Fi Sign -IN.Поддержите уполномоченных посетителей открывать дверь одновременно.
1.2 Основные функции
Простая конфигурация: необходимо подключить только к электронному блокировке управления и магнитной блокировке, чтобы непосредственно его использовать.
Высокая безопасность: уполномоченное и управляемое, количество переключателей и периодов достоверности может быть установлено.
Управление удаленным авторитетом: вы можете временно войти в комнату, поделившись инструкцией по открытию двери.
Открытие двери может быть скорректировано: время реле может быть установлено в соответствии с требованиями.
Управление платформой: поддержка классификация платформы и управление децентрализацией.
1.3 Параметры производительности
Сетевой методTCP/IP WiFi Networking
CPUESP8266S Модуль
ПамятьЗапустить 4м
Операционная системаВстроенная система Linux
Ключевые слова: мобильный контроль доступа к удаленному управлению коммутатором Smart Wi -Fi Mobile Phonse Control Chitely удаленное управление
2. Введение функции
Двухмерный кодированный контроль доступа -все -ин -функция через сеть Wi -Fi, подключенную к поддержке управления облаком и интегрированными исходящими сигналами.
2.1 Функция автоматической конфигурации
Нажмите клавишу на задней части машины All -IN -One для 3 часов, двойной вспышки индикатора, введите режим конфигурации, включите клиент WeChat, нажмите на конфигурацию WiFi, введите пароль WiFi и автоматически завершите конфигурацию.
2.2 Функция отдаленного открытия двери
Откройте клиент WeChat и нажмите на удаленное открытие, чтобы включить переключатель реле.
2.3 WeChat сканирует двухмерную функцию кода
Исправлено двухмерный код с платформы для экспорта устройства, сканируйте фиксированный QR -код с помощью мобильного телефона WeChat для достижения открытия двери.
2.4 Посетители и разрешение открыты двери
Использование функций платформы может увеличить авторизацию контроля посетителей.
2.5 Out Switch и тревога
Это устройство может подключаться к дверному переключателю и сигнал ввода тревоги для достижения удаленного управления открытием и управления -вентри.
3. Аппаратный дизайн
В этом разделе описывается определение аппаратного интерфейса.
3.1 Определение интерфейса

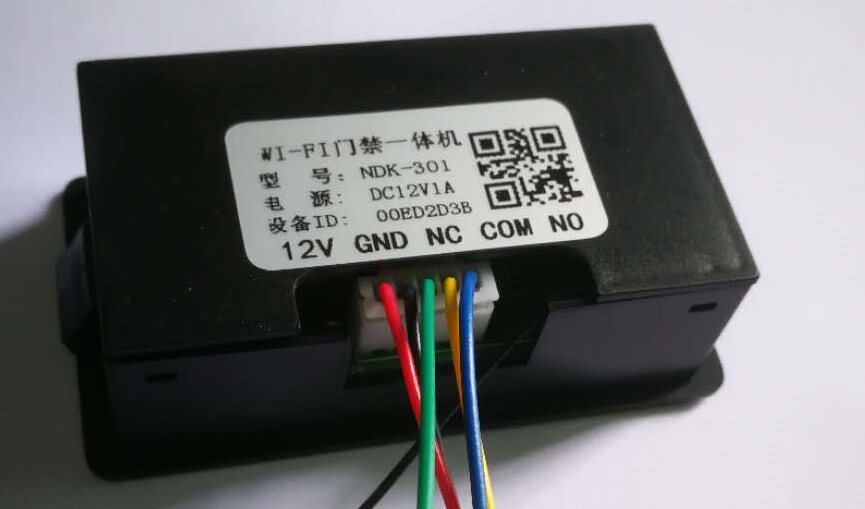

Используется 2,0 мм терминал с сиденьем 9PIN.
9PIN -проводной терминал:
Серийный номерНазвание терминалаЦветиллюстрироватьПримечание
1VCCкрасный12 В.Требования к току питания превышают 500 мАч
2Гнездочерный12 В.
3NC обычно закрытжелтыйРеле обычно закрытый интерфейсПрименимо к магнитному блокировке
4Com publicбелыйПередача общественного интерфейса
5Не часто открытоАпельсинРеле не часто открывать интерфейсПрименимый блокировка электрического управления
6OPENсерыйВыходить на выключатель
7DOORСигнализацияВход внешнего тревоги
8WG0
9WG1
10земля

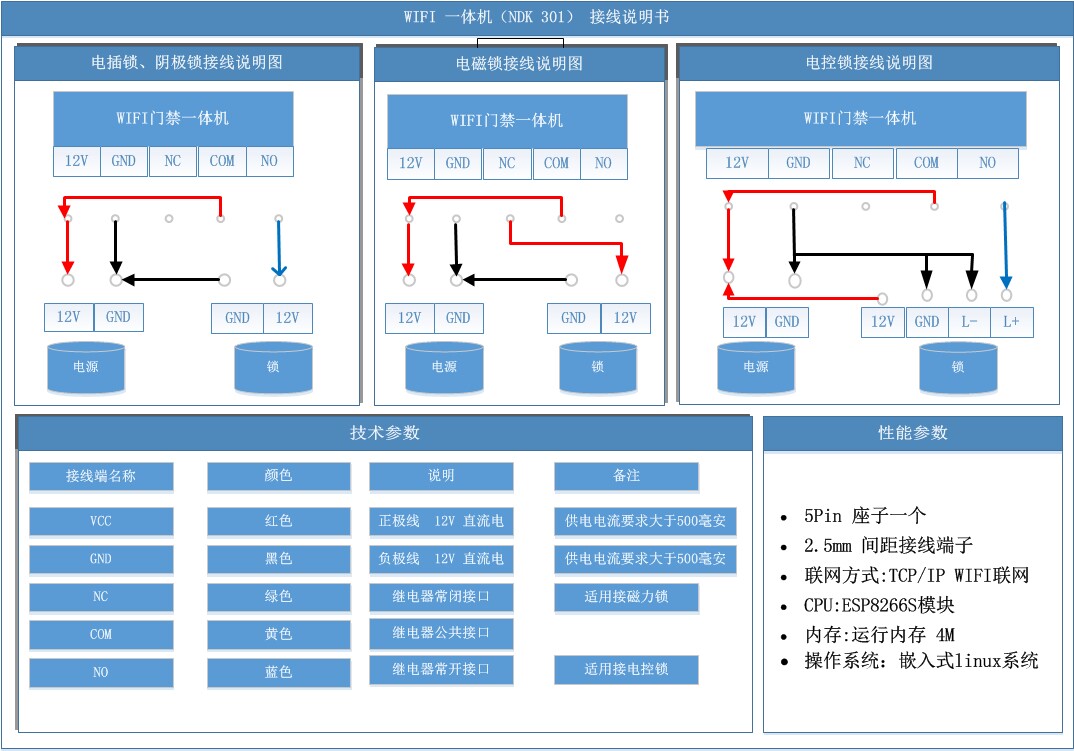

3.2 Схема подключения
При использовании продукта, пожалуйста, строго следуйте за проводкой ручной работы.Когда внешняя блокировка и другие устройства, пожалуйста, следуйте схеме подключения.

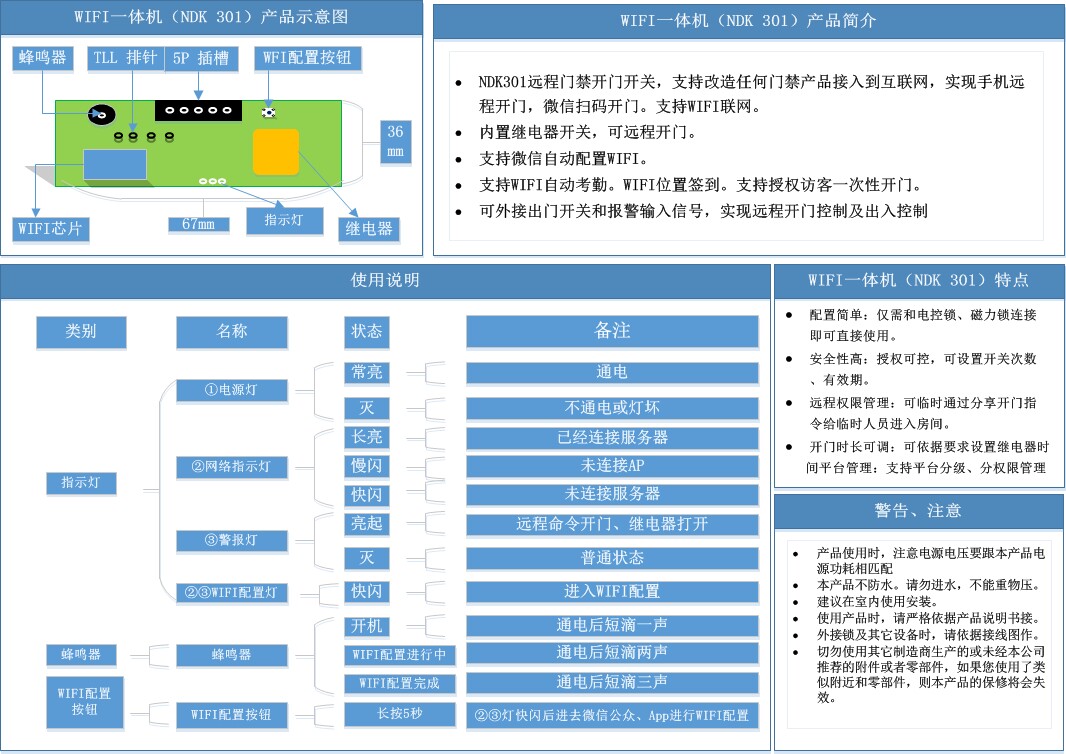

4. Используйте инструкции
Подключите устройство в соответствии с диаграммой проводки и следуйте публичному аккаунту WeChat.Настройка Wi -Fi.
Индикатор сети:
Slow Flash = Unconediced AP, Flash = не задействованный сервер, Changliang = подключен к серверу
Индикатор тревоги:
Light = удаленная команда открывает дверь, реле открывается и потушено = нормальное состояние.
Индикатор сети + индикатор сигнала тревоги Light Double Light Flash = Введите режим конфигурации WiFi Beeurgeer
Медленно звук = включить
Три звука медленного звучания = конфигурация завершена
Два порыва (вы можете завершить настройки платформы) = получить удаленную команду, чтобы открыть дверь и передать полномочия.
Ключ + пчел твитер Нажмите пять секунд + Bee Tweee Sound = введите режим конфигурации режима конфигурации
Неспособность правильно настроить Wi -Fi за 10 минут, устройство перезапускает кисть прошивки
GPIO0 опускается в режим написания во время питания.
Платформа входа в систему: зарегистрируйте учетную запись и войдите в систему.Добавить устройство.
5. Инструмент конфигурации
Пользователи могут искать инструменты, изменять IP -адрес устройства и изменить соответствующие параметры устройства.
Когда устройство подключено к платформе, оно предоставляет инструменты выпуска и управления картами, которые можно использовать с считывателями идентификационных карт.
5.1 Инструмент конфигурации
Инструменты конфигурации предоставляют богатые функции.Через инструмент конфигурации вы можете выполнить конфигурацию IP, информацию о состоянии запроса, генерировать двухмерный код, изменять IP, обновление прошивки и другие операции на устройстве.
Для конкретных методов использования, пожалуйста, см. Руководство «Инструментальные инструменты».
