Двойной канал 24 -бит -биографический сбор данных ADC -карта Aux Simulation Audio Transfer I2S Около 2 齐 齐 Цифровой выходной модуль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
&[nbsp;因近期有买家购买本品尝试改装斐讯AUX输入或其他设备改装。][为避免引发不必要纠纷，请各位谨慎购买。]
&[nbsp;本店只保证发出产品是测试好能用的，无法对任何改装结果负责，也不能提供任何设备改装的技术支持。]
[这是一款双通道ADC数据采集模块，支持采样频率8K-192K，16-24bit的精度。]
&[nbsp;适用于产品研发，科学实验以及工程解决方案等等，需要进行模拟音频信号输入转换数字输出采集的工作场景。]
&[nbsp; ADC芯片WM8782指标参数：]
SNR: 100dB
THD: -93dB
&[nbsp; 采样精度:] 8K-192K/16-24bit
&[nbsp; 模拟信号电压][输入幅度值：1Vrms（高于1Vrms的信号可以通过调整输入比例电阻实现，不影响信号采集）]
&[nbsp; 时钟模式：]&[nbsp; 主模式（板载2枚有源晶振22.579M/24.576M）、从模式（外部时钟输入）]
&[nbsp; 输出格式：]&[nbsp; I2S、Lj左对齐、Rj右对齐]

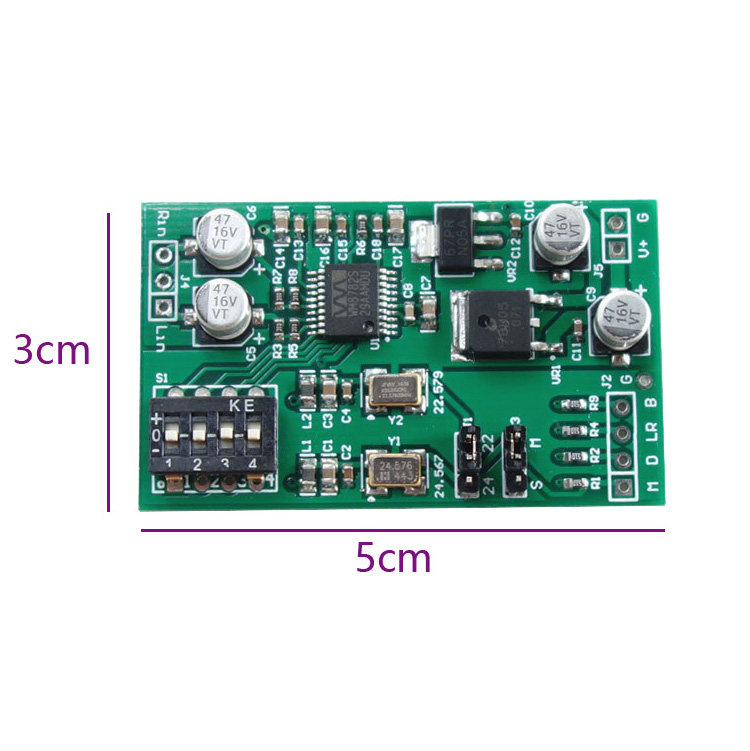

&[nbsp; 产品尺寸：]&[nbsp; 50x30mm（如下图）]
[注：这不是麦克风话筒放大器模块，不能直接连接麦克风。但可以把麦克风话放模块输出的信号接入本产品。][请买家了解区分清楚用途和目标。]
[wm8782芯片规格书][https://statics.cirrus.com/pubs/proDatasheet/WM8782_v4.7.pdf]

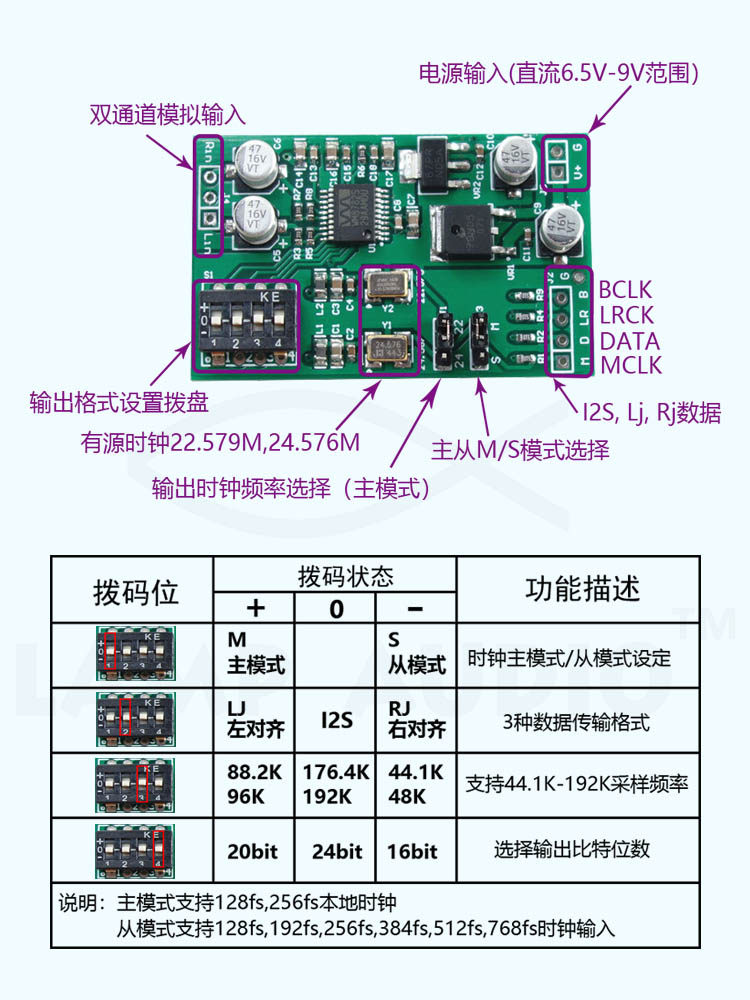

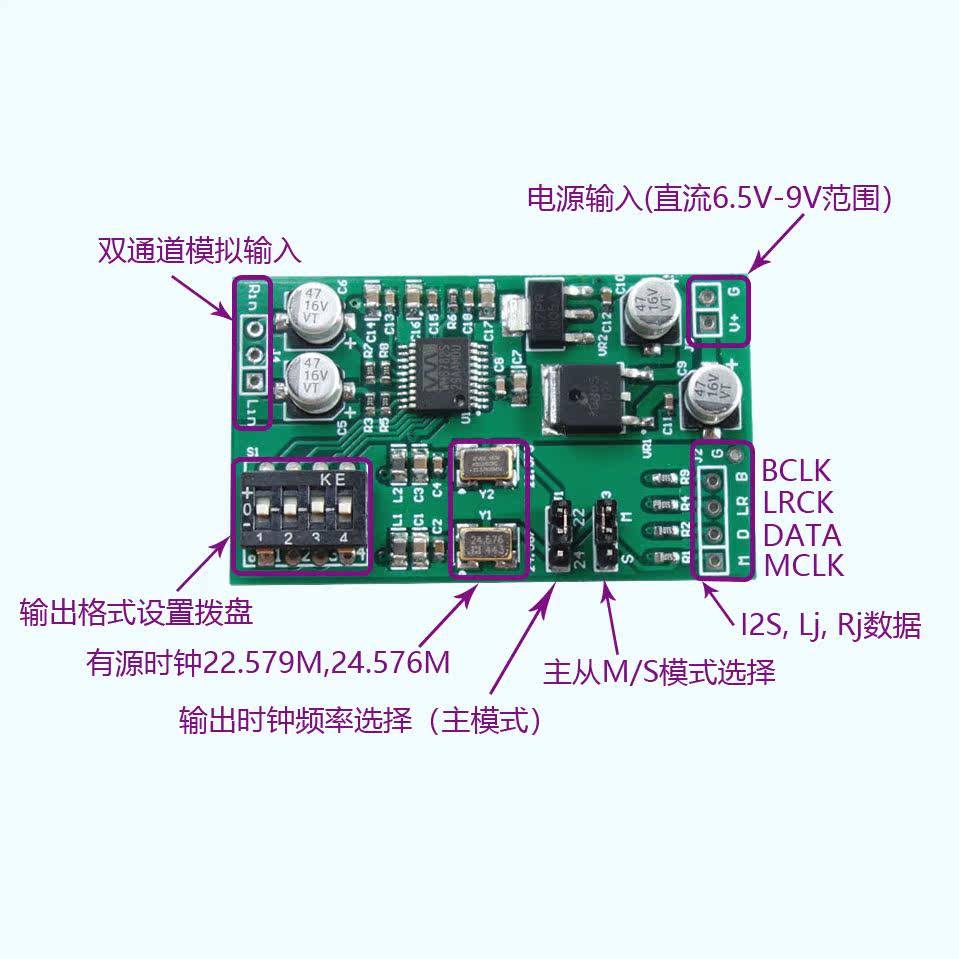

[使用说明图解：]
[上面这张图表已经包含产品所有功能范围！]

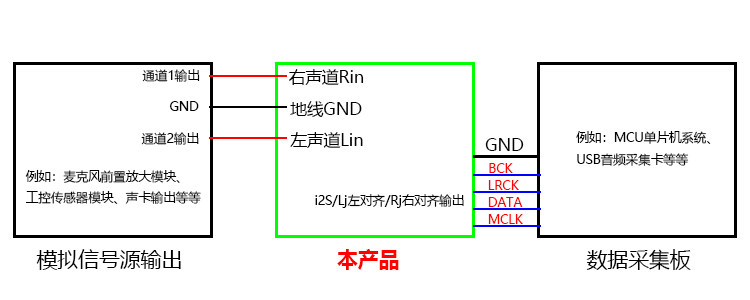

[以下是参考信号流程图]
[补充资料：]

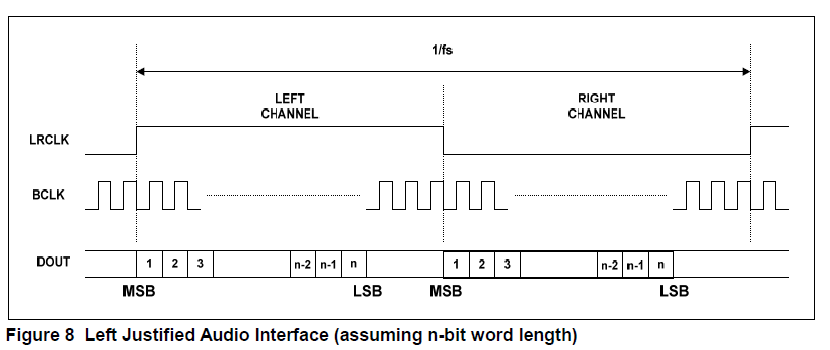

[左对齐格式：]

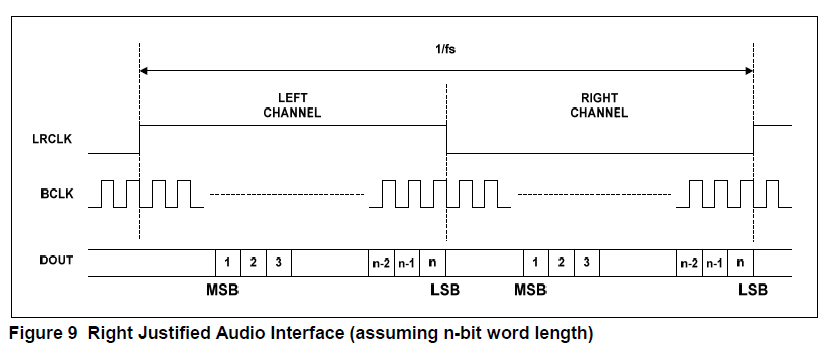

[右对齐格式][：]

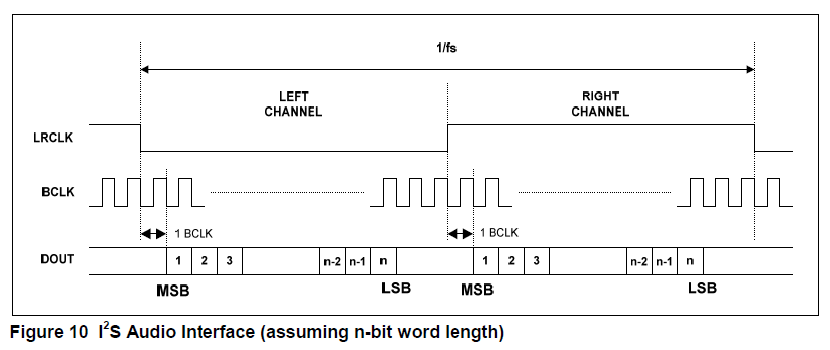

[I2S格式：]
[本产品适合具备相关电子线路知识和动手能力的买家使用。]
[以上提供的文字描述和图表，已囊括本产品的全部功能范围和操作设置，买家可根据实际用途从中获得相关信息。]
[对于问询产品说明书的买家，以上内容便可以参考，不再重复单独制作。]
[本店售前售后只对相关功能解答，应用方案需要买家自行考虑解决。]
