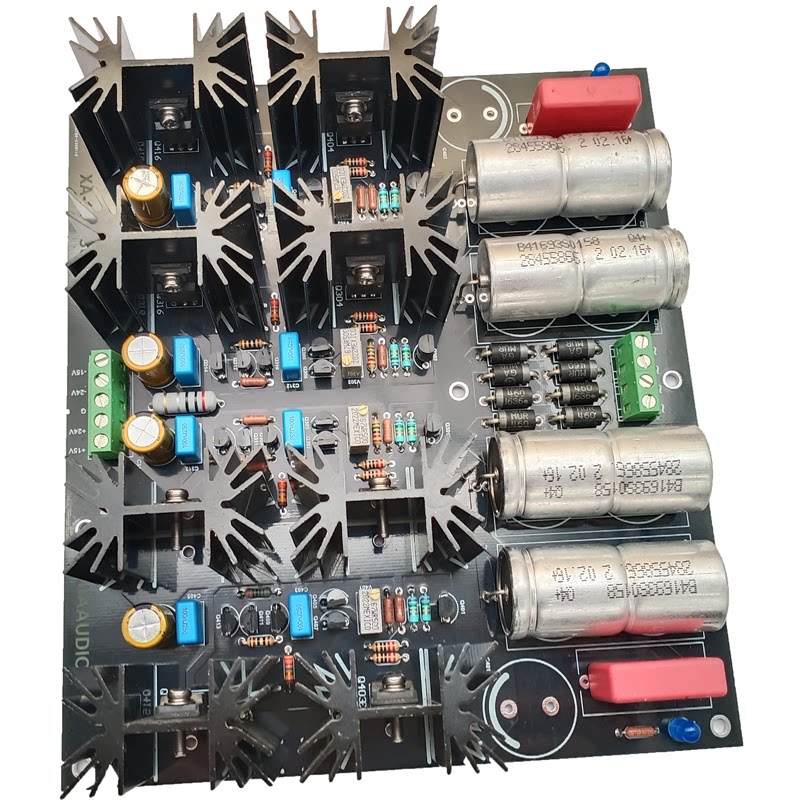

Лихорадка класса A Параллельная стабилизация питания питания XA-11 PSU четырехсторонняя выход ± 33 В ± 15 В может быть скорректирован
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

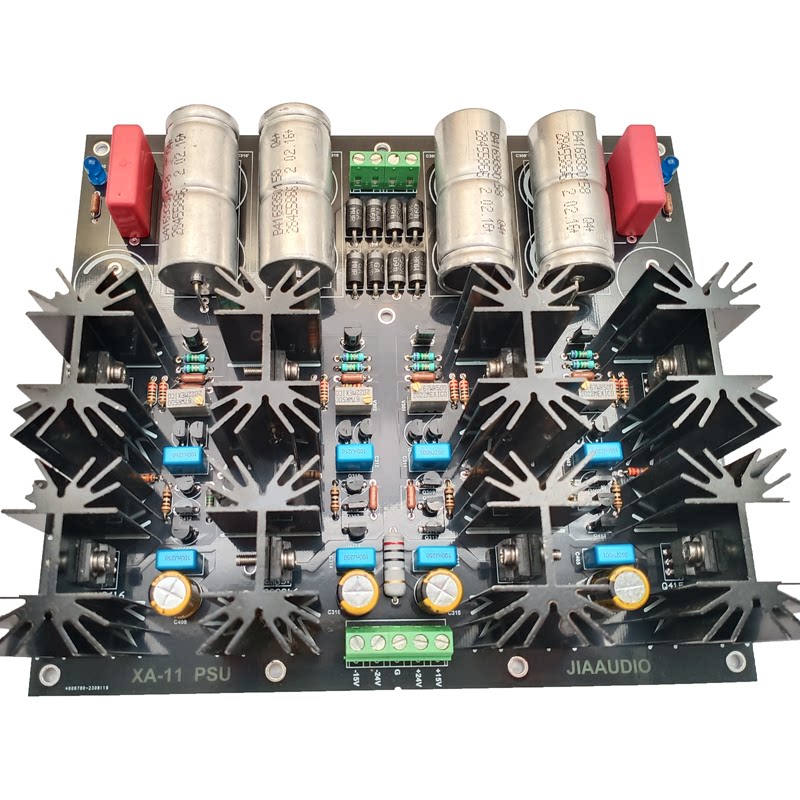

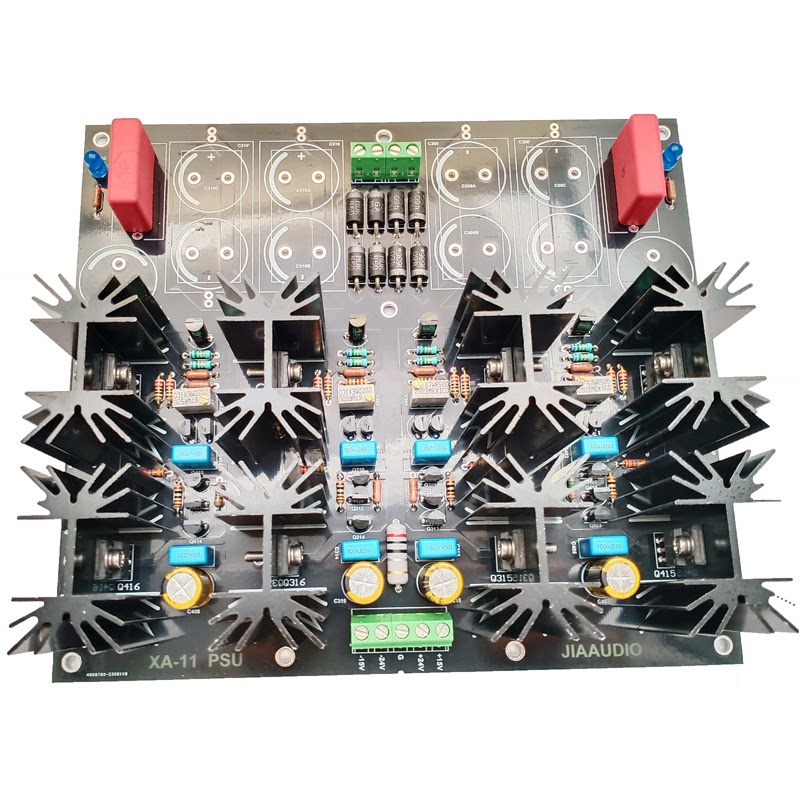

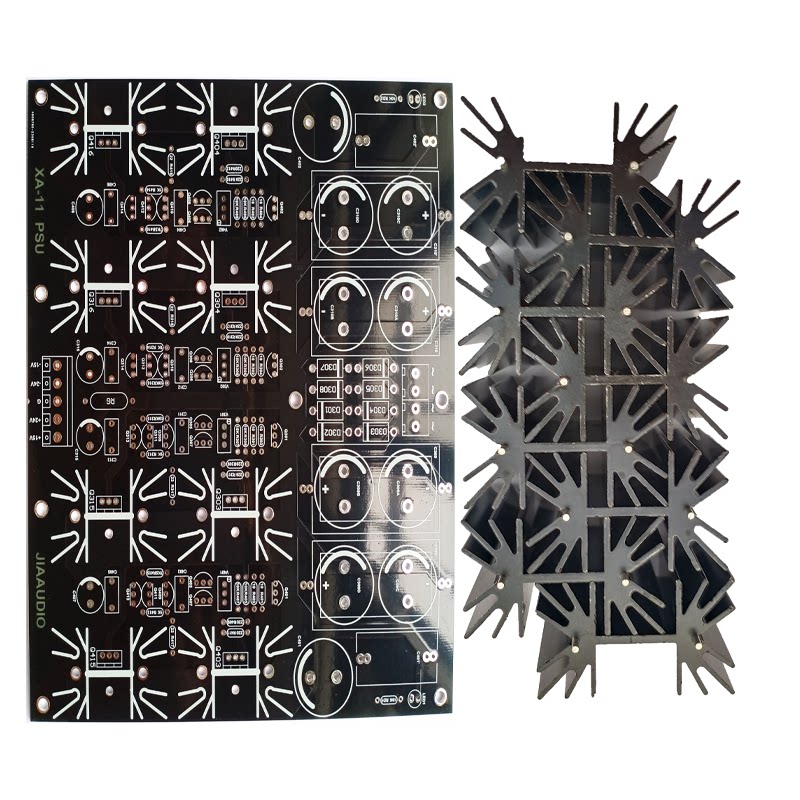

| Цвет: | Стандартная плата PCB пустая плата, Стандартная плата PCB пустая плата+радиатор, Стандартная готовая доска, Стандартная полу -хенгпиновая доска |
Размер доски: 18*16 см
Входное напряжение: AC Dual 24 В, четыре -линии (вы также можете выбрать напряжение переменного тока в соответствии с необходимым напряжением напряжения)
Выходное напряжение: стандартное±24 В, (±18V~±36 В) Регулировка, стандартная±15 В (15 В (±9V~±20 В) Регулируется.
Четырехвальный выход является независимым, а напряжение может быть отрегулировано.
Радиатор особенно увеличен, что может сделать выходной ток 300 мА.
Использование: поставкаCD,DAC, Foreer -Level, заднее напряжение -источник питания, (примечание: не могу питать лысшую головку и двигатель)
Примечание. Параллельная стабилизация класса A в подаче напряжения напряжения не может работать без нагрузки в течение длительного времени,
Входное напряжение постоянного тока должно быть выше, чем выходное напряжение постоянного тока6~12V; Обеспечить определенную разницу давления, эффект лучше.
Вы можете выбрать правильный трансформатор в соответствии с значением выходного напряжения.
Например: выходное напряжение по умолчанию±24VТогда напряжение до напряжения должно быть±30V~±36V,
Таким образом, напряжение трансформатора должно быть (±30V~±36VПолем/1.4=22~26VСущность
Чтобы достичь наилучшего эффекта качества звука, в этом источнике питания нет отрицательной схемы обратной связи, поэтому значение напряжения будет уменьшаться с повышением температуры.Нет проблем для чисел и аудиоспусков;
AПреимущество источника питания стабилизации является лучшим состоянием для достижения звука.
Основная емкость может быть установлена с осевой емкостью или вертикальным конденсатором. Размер осевого конденсатора составляет 20 мм в диаметре и длиной 48 мм. Если установлен вертикальный конденсатор, размер емкости равен: диаметром 20 мм, расстояние 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм, 10 мм. и 10 мм.
Две параллельные параллели могут быть установлены на положительном и отрицательном напряжении осевого конденсатора. Если установлена вертикальная формула, 5 параллель может быть установлено на положительное и отрицательное напряжение, соответственно.
Красная пленка емкость на доске - разборка WIMA. Не принимайте ее.Вы также можете установить конденсатор ERO Axial Film.
Если вы снимаете пустые доски, предоставьте производственную информацию.

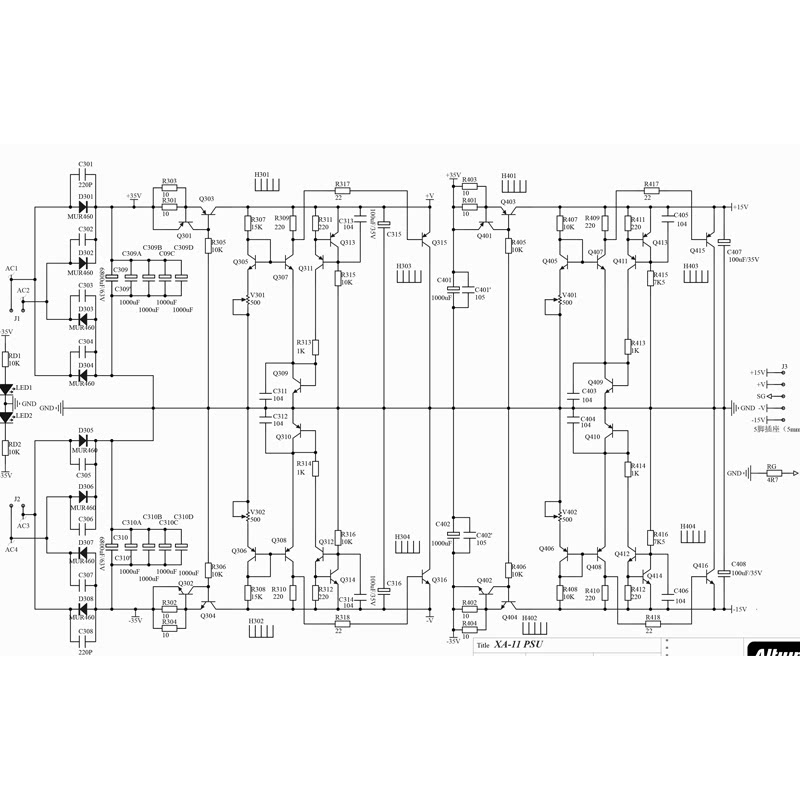

Схематическая схема заключается в следующем:
