Fever Class A100 Европа PSU Вывод ± 33 В ± 15 В может быть скорректирован
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Стандартная готовая доска, Стандартная пустая плата доски, Высокоуровя, Высокоуровяная пустая плата доски |
Размер доски: 17*10 см
Входящее напряжение: AC Dual 24V, четыре -линия линия
Выходное напряжение: стандартное±24 В, (±18V~±36 В) Регулировка, стандартная±15 В (15 В (±9V~±20 В) Регулируется.
Четырехвальный выход является независимым, а напряжение может быть отрегулировано.
Использование: поставкаCD,DAC, Foreer -Level, заднее напряжение -источник питания, (примечание: не могу питать лысшую головку и двигатель)
Примечание. Параллельная стабилизация класса A в подаче напряжения напряжения не может работать без нагрузки в течение длительного времени,
Входное напряжение постоянного тока должно быть выше, чем выходное напряжение постоянного тока6~12V; Обеспечить определенную разницу давления, эффект лучше.
Вы можете выбрать правильный трансформатор в соответствии с значением выходного напряжения.
Например: выходное напряжение по умолчанию±24VТогда напряжение до напряжения должно быть±30V~±36V,
Таким образом, напряжение трансформатора должно быть (±30V~±36VПолем/1.4=22~26VСущность
Чтобы достичь наилучшего эффекта качества звука, в этом источнике питания нет отрицательной схемы обратной связи, поэтому значение напряжения будет уменьшаться с повышением температуры.Нет проблем для чисел и аудиоспусков;
AПреимущество источника питания стабилизации является лучшим состоянием для достижения звука.
Если вы снимаете пустые доски, предоставьте производственную информацию.

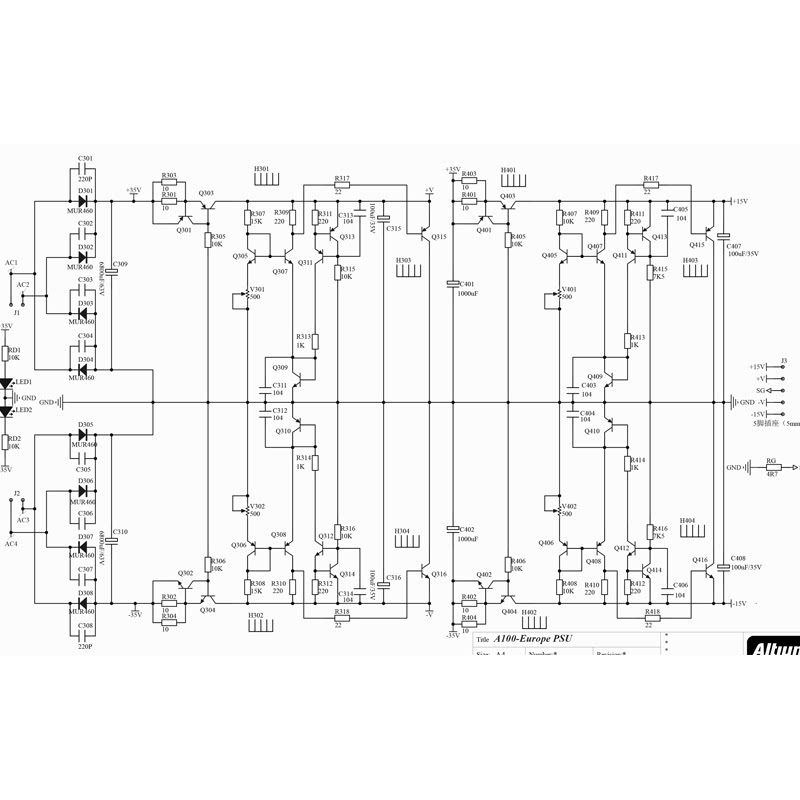

Схематическая схема заключается в следующем:

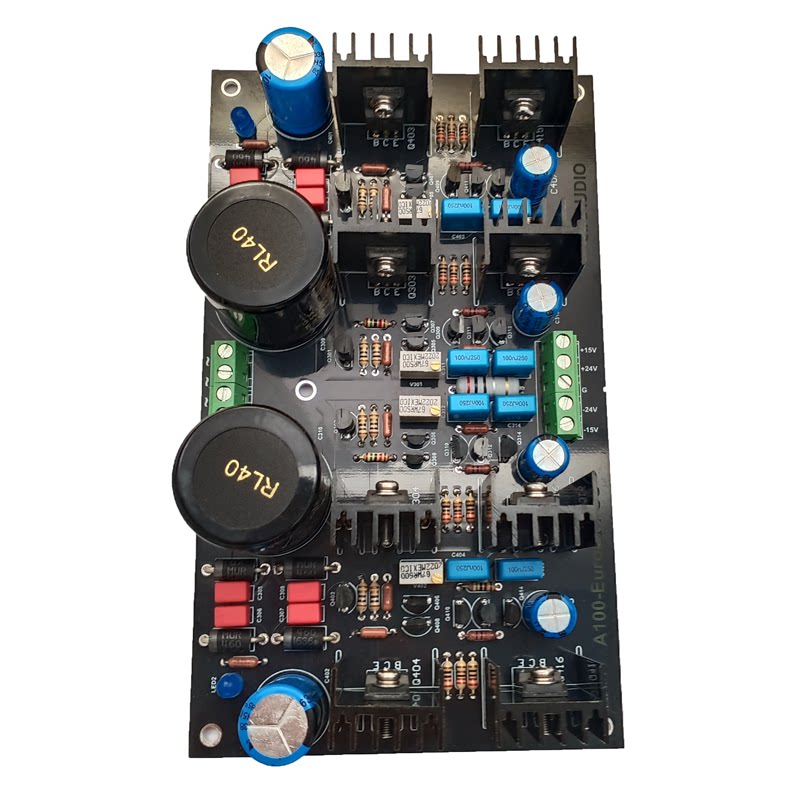

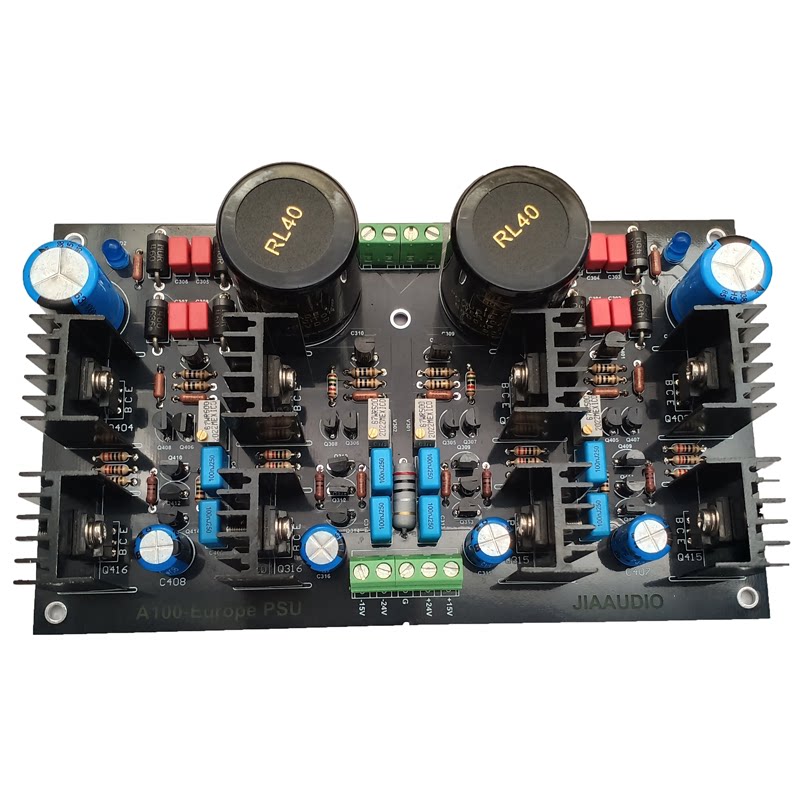

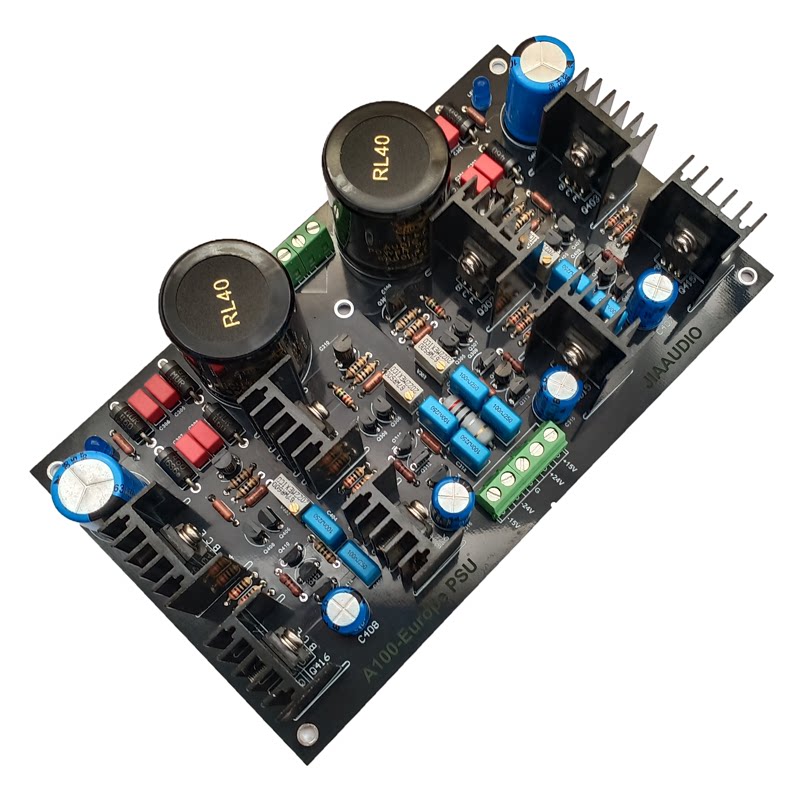

Основными компонентами стандартной платы: диод выпрямителя является Ameson Fast Mur460, основным фильтром электролитическим конденсатором является конденсатор Nover для звука золота, пленкой является конденсатор HE426 RIRA, а транспорт напряжения-оригинальный Toshiba Tube C5171, A1930.

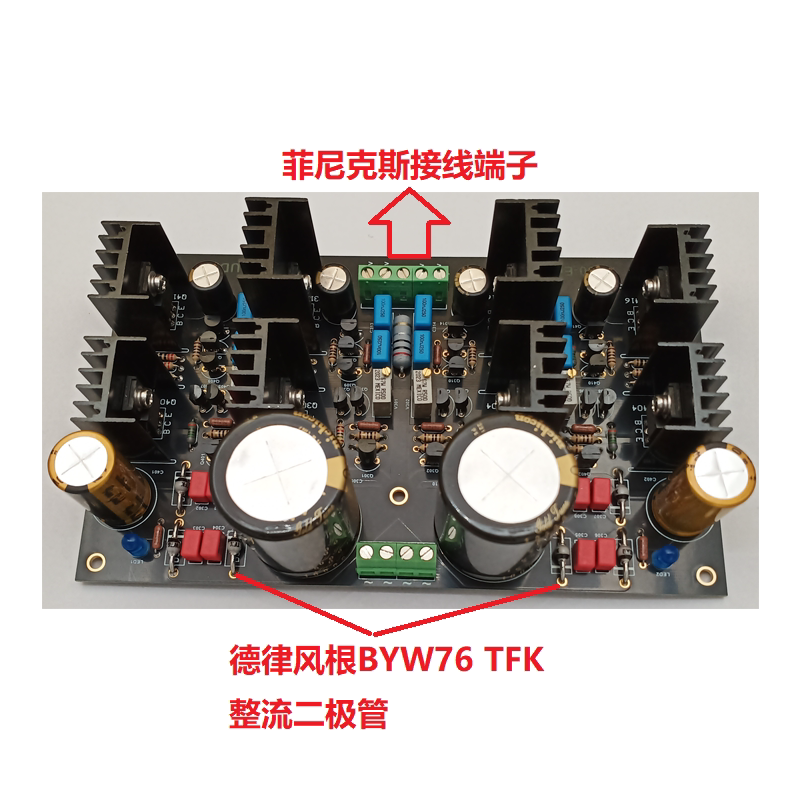

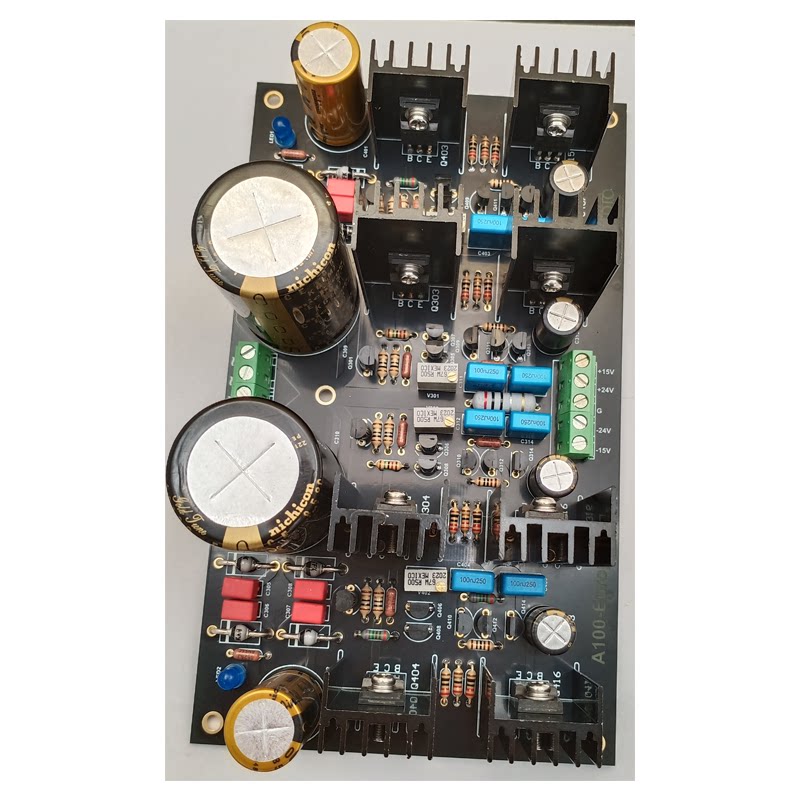

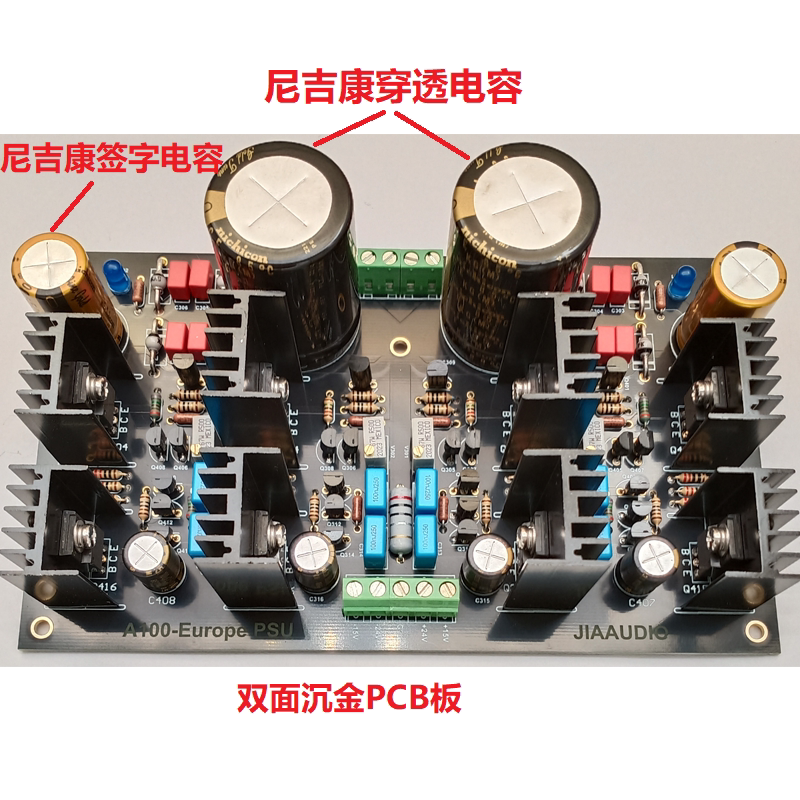

Основными компонентами передовой версии: диод выпрямителя является телефонный корень BYW76 TFK, основным конденсатором является конденсатор проникновения Nigikon, вторичный конденсатор-это конденсатор NIGIKON, а плата-двусторонняя грешная пластина золота, как показано на рисунке.
Использование этого источника питания может обеспечить чистую энергию для передней сцены и декодера.
Этот источник питания может питать переднюю панель серии A100 в нашем магазине.Силовая плата и диаграмма соединений с передним уровнем выпуска следующие:
Схема подключения с маленьким золотым уплотнением:
Все знают, что важность питания.Если вы хотите обновить питание, вы можете рассмотреть возможность замены этой платы и неожиданное улучшение качества звука. Есть еще одинОсобенности: не боятся коротких замыканий, даже если положительные и отрицательные основания соединены вместе, электроэнергия не будет сожжена
Пользователи могут использовать пустую плату печатных плат в DIY в соответствии с их фактической нагрузкой и определить соответствующую значение напряжения и тока.
к+VНапример, другие каналы могут быть описаны.
Следующие значения сопротивления могут быть рассчитаны в соответствии со следующим методом и приблизительны, не подчеркивая, что оно должно быть точным, поскольку существует регулируемый резистор для регулировки напряжения.
R301,R303Значение сопротивления: параллельное значение этих двух резисторов определяет общий ток, а общий ток рассчитывается какI=0.6/(R301∥R303), единица - MA;
R305Значение сопротивления: приблизительно равное выходному напряжению (+V+6)/3, единица: kΩ,
R307Значение сопротивления: приблизительно равное +V-8, единица: kΩ,
R315Значение сопротивления: приблизительно равное выходному напряжению + V/2, единица: kΩ,
Другие значения сопротивления обычно остаются неизменными, просто используйте значение по умолчанию.
