Разделение пальца - это плата с вычислением и увеличивающей способностью, собранной с отдельным компонентом. Его преимущество заключается в том, что она может улучшить использование напряжения, что способствует рассеиванию тепла, а качество звука превышает интегрированный OP AMP.Недостатки также очевидны, то есть большой объем, нелегко производить, и, как правило, производят энтузиастов, которые имеют музыку.
Это основано на схеме HDAM. После оптимизации схема HDAM является классической схемой Малайзии. Ее звук был протестирован на протяжении десятилетий энтузиастов. Сегодня он все еще имеет жизненную силу, что указывает на то, что эта схема превосходна.
В качестве отдельной операции, плата PCB должна сначала иметь высокое качество, поэтому эта доска использует военную плату FR4 FR4, прокладки в золото, компоненты очень строгие, спаривание точное, а рабочее состояние превосходно.
Громкость: Ширина: 32 мм, 46 мм высотой, длиной 31 мм.
Используйте напряжение:±9 В ~±25V
Это разделение является двойным операционным усилителем, который может заменить большую часть двойного операционного усилителя. , LM833N, LM833N NE5532, NEC4520, NEC4570, NJM2068D, NJM2114, NJM2214D, NJM4558, NJM4558D, NJM4560, NJM5532, NJM4558P, OP275, OPA2134, OPA2134, OPA2604, RC 4558D, RC4558, TL052, TL072, etc.При изменении от имени распознайте порядок штифта и вставьте его непосредственно на сиденье OP AMP. Обратите внимание, что в качестве линии заземления имеется лидерство заземления, которая может быть подключена к ближайшему заземлению исходной платы.
Готовая плата показана на рисунке:
Что касается цены, это можно увидеть из следующей формы бухгалтерского учета, которая ниже стоимости.Заготовленная плата, предоставленная этим магазином, представляет собой бутик -версию, которая не может настроить сопротивление.Количество ограничено.
Таблица компонентов:
| Компонент | иллюстрировать | серийный номер | Инкапсулировать | Заменять | количество | цена за единицу товара | Промежуточный итог |
| 2SK170 | NТип | Q01, Q02, Q03, Q04, Q25, Q26, Q31, Q32 | JFETM | 2SK170 | 8 | 4 | 32 |
| C3200 | Q05, Q06, Q07, Q08, Q21, Q22, Q23, Q27, Q28, Q29, Q30 | TO-92M | 2SC2240 | 12 | 1 | 12 | |
| A1268 | Q09, Q10, Q11, Q12, Q13, Q14, Q15, Q16, Q17, Q18, Q19, Q20, Q20, Q20 | TO-92M | 2SA970 | 12 | 1 | 12 | |
| 120 Ом | Металлическая мембрана сопротивление | R01, R02, R07, R08 | 0.25W | 110 Ом | 4 | 0.15 | 0.6 |
| 10 Ом | Металлическая мембрана сопротивление | R03, R04, R09, R10 | 0.26W | 12 Ом | 4 | 0.15 | 0.6 |
| 70 Ом | Металлическая мембрана сопротивление | R05, R06, R13, R14, R15, R16 | 0.27W | 68 Ом | 6 | 0.15 | 0.9 |
| 178 Ом | Металлическая мембрана сопротивление | R11, R12, R19, R20 | 0.28W | 180 Ом | 4 | 0.15 | 0.6 |
| 14 кОм | Металлическая мембрана сопротивление | R17, R18, R27, R28, R29, R30, R31, R32, R33, R34 | 0.29W | 15 кОм | 10 | 0.15 | 1.5 |
| 10 кОм | Металлическая мембрана сопротивление | R21, R22 | 0.30W | 10 кОм | 2 | 0.15 | 0.3 |
| 22 Ом | Металлическая мембрана сопротивление | R23, R24, R25, R26 | 0.31W | 20 Ом | 4 | 0.15 | 0.6 |
| 2 к2 Ом | Металлическая мембрана сопротивление | R35, R36 | 0.32W | 2 кОм | 2 | 0.15 | 0.3 |
| 2 кОм | Металлическая мембрана сопротивление | VR1,VR2 | Точное регулируемое сопротивление | 2 | 2.8 | 5.6 | |
| PCBтарелка | 1 | 8 | 8 | ||||
| Нижняя пластина | 1 | 15 | 15 | ||||
| Искусственный | 1 | 50 | 50 | ||||
| общий | 140 |
Эта операция предоставляет пустые платы, что удобно для энтузиастов и предоставляет производственные материалы. Что касается разделения самостоятельного распределения, описание ниже:

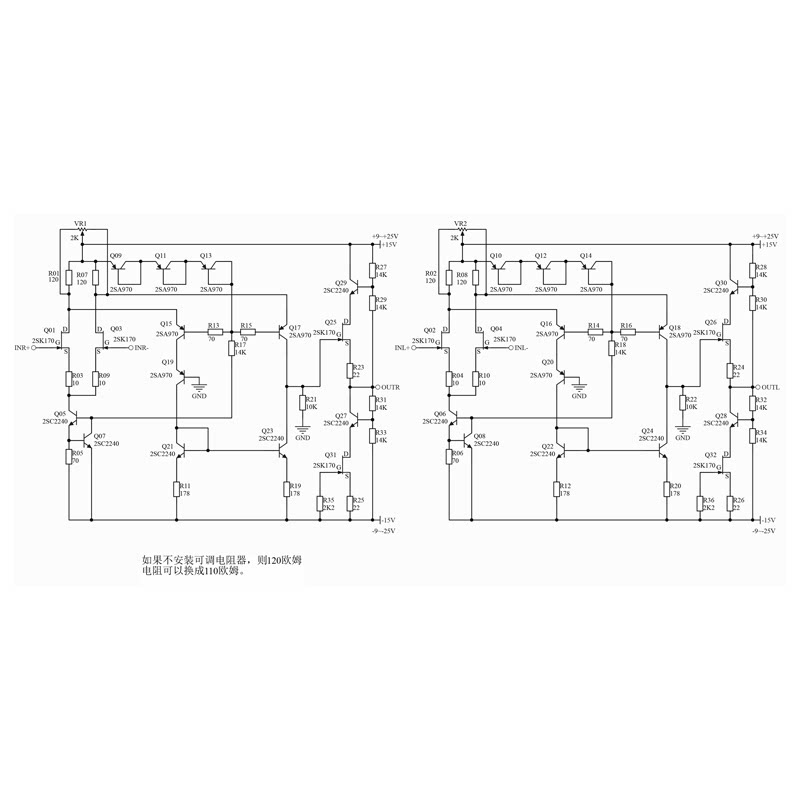

1. Схема схема схемы заключается в следующем:
Примечание. Если точность сопряжения компонентов очень высока, вы не можете установить регулируемое сопротивление.
Во -вторых, таблица компонентов, как показано на счете затрат, как показано выше.
В -третьих, пустая плата PCB выглядит следующим образом, включая нижнюю плату, а левые и правые каналы соединены вместе, которые должны быть разделены при изготовлении.Как показано на рисунке:
4. Согласно схеме схемы, выберите используемые компоненты и запустите сварку. Поскольку прокладки небольшие, а плотность компонентов большая, рекомендуется использовать заостренное паяльное железо.
Сначала сварьте сопротивление, как показано на рисунке:
V. После завершения сварки сопротивления вы можете установить триод и пробирку. однажды,
Возьмите расширенное производство в качестве примера для проведения следующих инструкций отладки:
1. Подготовьте тестовую схему перед отладкой. Тестовая схема показана на рисунке ниже:
Вы можете использовать универсальную плату, чтобы построить ее самостоятельно. Если вы часто делаете ее в будущем, рекомендуется купить тестовую доску нашего магазина.Тестовая доска также является золотой доской для прокладки, которая может быть использована в качестве миниатюры.
Как показано в: пустая плата, установка компонента
2. Установите контакты полупрофинантной Op -AMP -пластины, вы можете использовать штифт резистора режущего, как показано на рисунке:
3. Пластиковые выводы и разреза, как показано на рисунке:
4. Вставьте полу -хенгпиновую плату в тестовую плату и вставьте подготовленное управление полями. Рекомендуется подготовить более измеренное и место места для параметров. Вставьте соответствующую позицию. Не приходите напряжение выходного конца на землю Более 5 милливолв (фактически, не имеет значения, если 10 милливол, а выход во многих интегрированных выходах OP AMP выше 10 милливолв).Если выходное напряжение высокое, вы можете заменить одну из двух полевых трубок, пока выходное напряжение не удовлетворит требования.
5. В настоящее время вы можете снять доставку, сварную, отрезать штифт и аккуратно отремонтировать.
6. По той же причине другие пластины, соответствующие другой пластине, также отлаживаются в соответствии с вышеуказанными требованиями.
7. Если регулируемое сопротивление установлено, оно относительно просто. Вам нужно только отрегулировать регулируемое сопротивление, чтобы сделать выходное напряжение почти 0 миллионов.
6. Установка нижняя пластина: как показано на рисунке:
1. Сначала установите двойной транспорт
2. Установите плату OP AMP
3. Установите луч и, наконец, установите пленочный конденсатор чертежа (Line Line).
Готовая доска просто отлично. Если есть условия, очистите ее водой.
Наконец -то завершил картинку:
