  • Информация о товаре
  • Фотографии
Цвет: Стандартная готовая доска XA-1K, Высокоуровневая законченная доска XA-1K, Пустая доска высокого уровня XA-1K, Стандартная готовая доска XA-1J, Пустая доска высокого уровня xa-1j

Сюрприз: возьмите доску XA-1K (J) Shen Jin, раздайте поле поля на сумму 76 `80 Юань, а полевая трубка сочетается с хорошим

(XA-1K, KK Pairing 4 пары, KJ Pairing Management 4 Пары, XA-1J, JJ Pairing Management 4 Пары, KJ Пары 4 пары), удобные энтузиасты DIY)

Количество ограничено, раньше.

1. Основное введение:
   Эта плата модернизируется на основе A100SD. Входная и выходная цепь модернизируется. Используется последняя цепь единой полярности Уолмана, которая шире, чем схема с двойным полом. В то же время шум уменьшается на 10 дБ. Схема разности алмаза, на основе исходной схемы, улучшает напряжение, детали богаче, а чувство слуха является более естественным и прозрачным.
   Конструкция схемы состоит в том, чтобы работать в классе A. В всей схеме нет отрицательной обратной связи. OP AMP используется только в качестве сервопривода средней точки и не участвует в усилении сигнала.Стиль звука имеет эффект машин желчного пузыря одновременно, чем машина желчного пузыря, подходящая для различных типов музыкального воспроизведения.Все пользователи, которые слышали о серии нашего магазина A100, знают о влиянии алмазных цепей. Это обновление сделало эффект более высоким уровнем.

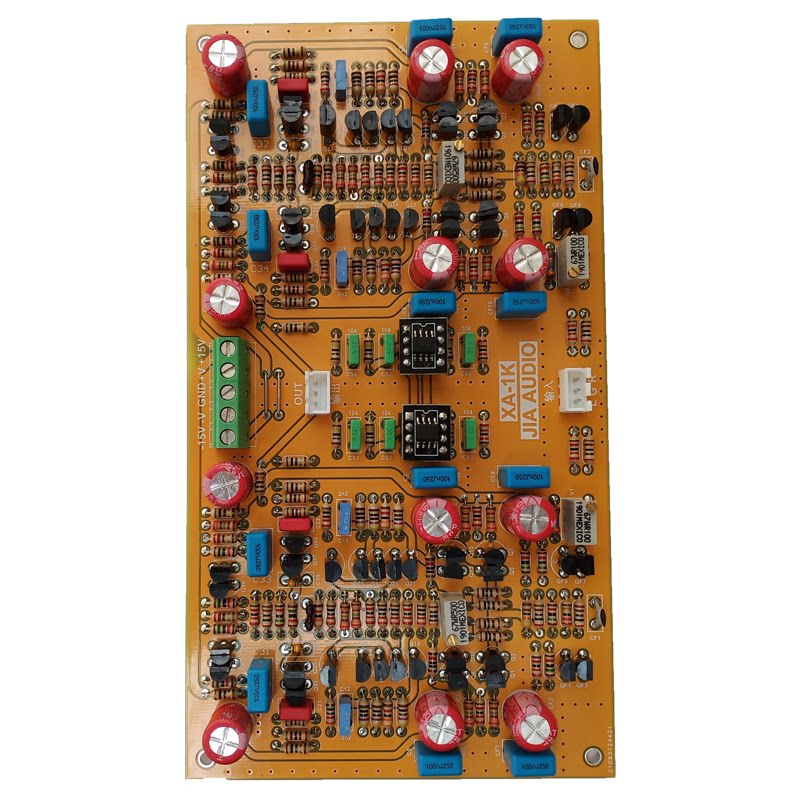

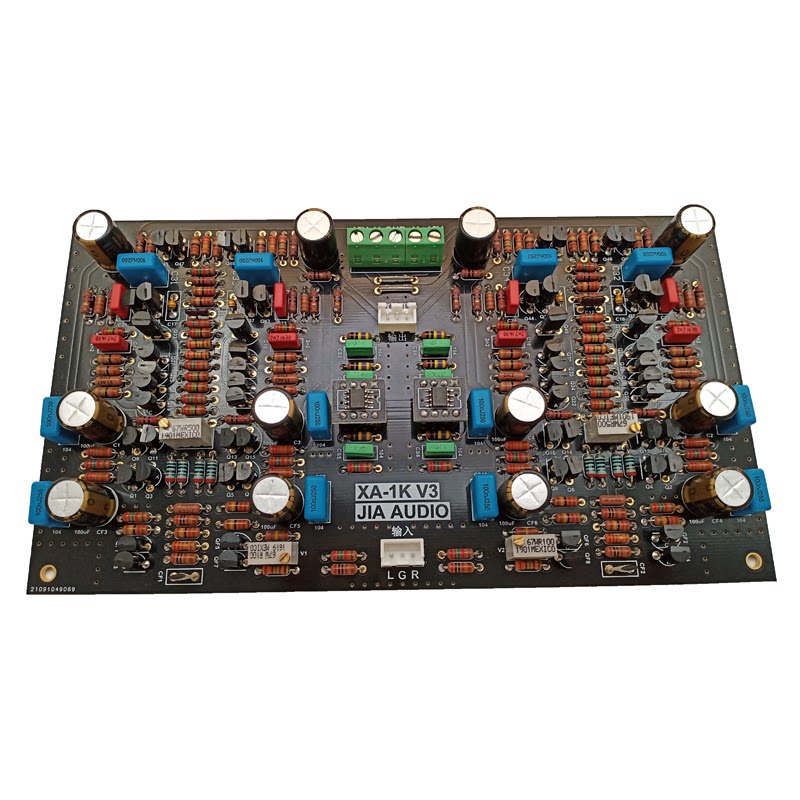

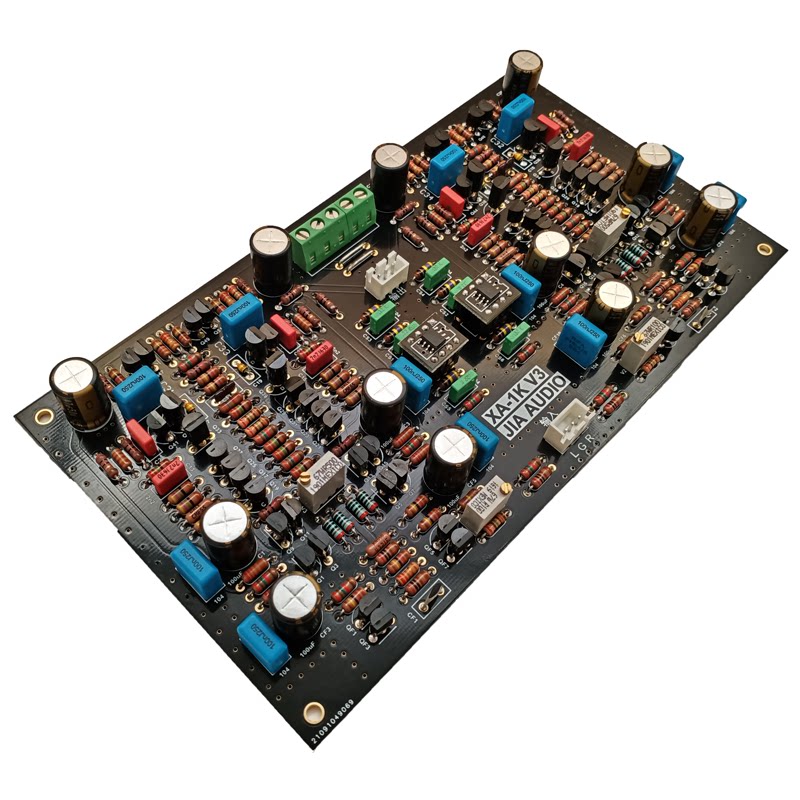

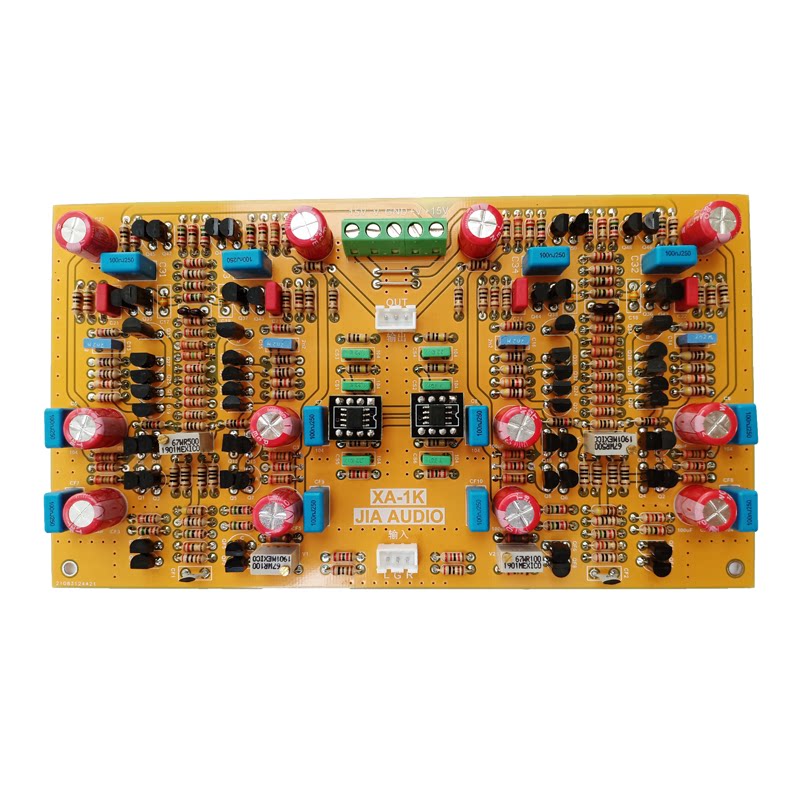

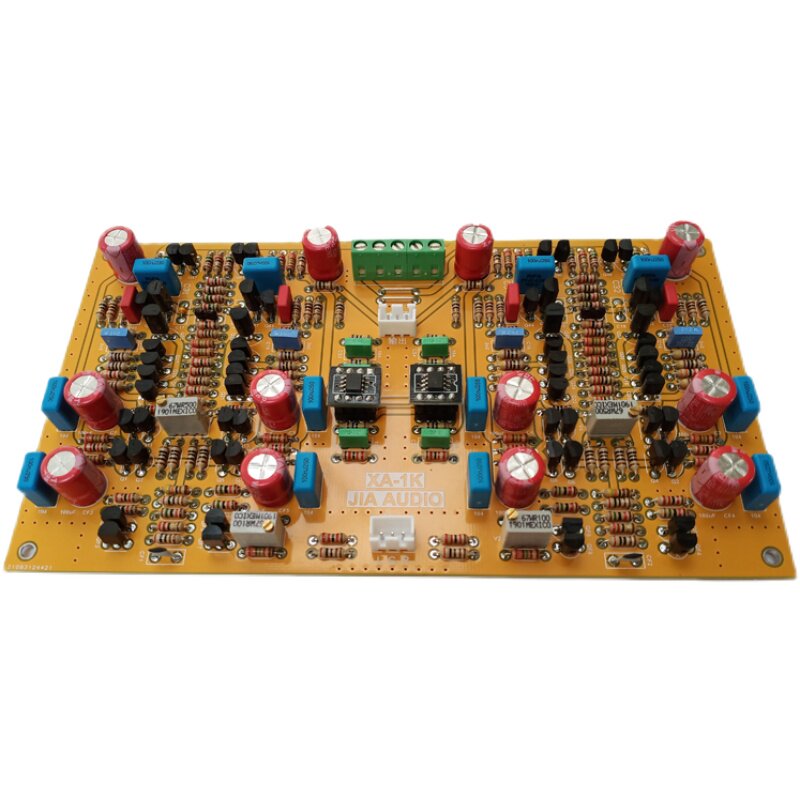

   Существует две модели этой платы: XA-1K и XA-1J, «X» представляет собой алмаз «A»-это статус рабочего класса A, «1»-это серийный номер платы, «K» означает цепь Уолмана Управление полевым полем - K170, а «J» означает, что полевая трубка в трассе Уолмана - J74.
   Плата имеет стандартную версию и версию с высоким уровнем.
2. Параметры:
1. Размер доски: длиной 18 см, шириной 10 см.
2. Используйте напряжение: в этой плате используется положительный и отрицательный двойной питание. лучшие результаты.Как магазинXA-10 PSUСущностьЕсли вы хотите снизить стоимость использования, вы также можете использовать источник питания, не являющегося возрождением, такой как PSU-3, PUS-4.
3. Рабочий ток (статический)±При напряжении 15 В, около 50 мА,±33 В напряжение, около 50 мА,
4. Потребление мощности (статическое) составляет около 5 Вт. Учитывая, что работа находится в классе A, существует определенное количество тепла. Общее динамическое энергопотребление составляет около 10 Вт. Рекомендуется, чтобы мощность трансформатора составляла 50 Вт или выше.
5. Частый ответ: 3 Гц -100 кГц (прямой сигнал)
6. Шум:< 0.003%
7. Введите сигнал: 1,5 В RMS @ RCA, входной импеданс составляет около 47 тыс. Ohm @ RCA
8. Увеличение около 5 раз.
9, номер канала: 2
В -третьих, функция:
   Эта плата может быть увеличена в качестве фронта. Необласный метод. Сигнал, к которому можно получить доступ, может быть CD, декодер, DVD, компьютер, мобильный телефон и другой вывод источника звука.Это может способствовать большинству небалансированных задних уровней.
В -четвертых, используйте:
   Прежде всего, должно быть подключено правильное напряжение, а второе -подключить регулятор громкости. Самый простой регулятор громкости может использоваться с двойным потенциалом 20K. Преобразование типа напряжения также может использоваться параллельной осадой.Рекомендуется принять параллельную осаду.
5. Об установке и заземлении:
   Простая установка. Найдите подходящий размер шасси. Пока доска может быть установлена, ее можно установить в коробку без шасси.
   Земля: земля - ​​это самое важное. Независимо от того, насколько хороша передняя стадия, будет введен ненужный сигнал шума. Что касается предложения земли: 1. Не подключайтесь к металлическому шасси заземляющему проволоку источника питания переменного тока, Потому что земля питания переменного тока является землей источника питания. Место с самыми разными сигналами.2. Области ввода, вывода и власти подключены непосредственно к небольшому земле (шасси).Конечно, вы можете принять подходящий метод заземления, если вы не вводите сигналы шума, даже земля верна.
6. Приложение:
   Дайте два сигнальных кабеля с платой, в качестве прослушивания, а также прикрепите небольшую потенциальную плату.
Семь, обязательство:
   Если вы не удовлетворены эффектом звука звука в течение семи дней, вы можете вернуть товары безоговорочно. Возвращение груза носит наш магазин (внутренний). Вы можете использовать эту доску PK по любой из той же цены. Можно сказать, что это непобедимая рука. Потеря, в дополнение к возвращению, вы готовы заплатить еще 10 юаней (конечно, сколько денег - просто форма).Цена сотен юаней в районах может победить готовые машины с тысячами юаней или даже более 10 000 юаней.Если вы не верите в это, вы можете слушать.

8. О цене:
Как видно из следующей таблицы компонентов, в качестве примера получение стандартной версии (за исключением рабочего времени)

Таблица компонентов стандартного издания XA-1K
ценитьиллюстрироватьсерийный номерШтифтЗаменятьколичествоцена за единицу товараПромежуточный итог
100uFБольшой красный мешочекC1, C2, C3, C4, C27, C28, C29, C30, CF3, CF4, CF5, CF6Расстояние фута5mmдиаметр10mm47uF~220uF121.214.4
104RIFAC5, C6, C7, C8, C31, C32, C33, C34, CF7, CF8, CF9, CF10Расстояние фута7.5mm104~105121.214.4
10PYinyunmuC11, C12Расстояние фута5mm224
2n2Пленка емкостьC13, C14, C15, C16Расстояние фута5mm40.83.2
33PПленка емкостьC17, C18, C19, C20Расстояние фута5mm40.31.2
104Пленка емкость,C21, C22, C23, C24, CS1, CS2, CS3, CS4, CS5, CS6Расстояние фута5mm104~105100.77
330PСеребряная пленка емкостьCF1, CF2Расстояние фута5mm47P~470P21.53
ICсиденьеДвойной операционный усилительIC1,'IC28Подключить212
СигналJ1, J4Расстояние фута2.54mm20.20.4
Сиденье проводкиФениксJ35Пешеходная розетка (5mmПолем15.65.6
C3200Импортная медная ногаQ1, Q2, Q9, Q10, Q17, Q18, Q19, Q20, Q25, Q27, Q28, Q44, Q45, Q49, Q49, Q50, QF1, QF2, QF5, QF6TO-92GC224022244
K170Импортная медная ногаQ3, Q4, Q11, Q12, Q47, Q48, Q51, Q52, QF3, QF4, QF7, QF8JFET12SK17012448
J74Импортная медная ногаQ5, Q6, Q13, Q14JFET12SJ7444.518
A1268Импортная медная ногаQ7, Q8, Q15, Q16, Q21, Q22, Q23, Q24, Q29, Q31, Q32, Q41, Q42TO-92GA97014228
B647Импортная медная ногаQ33, Q34, Q35, Q36TO-92GA970428
D667Импортная медная ногаQ37, Q38, Q39, Q40TO-92GC2240428
2K718сопротивлениеR1, R2, R7, R8, R17, R18, R26, R79, R80, RF1, RF3, RF3, RF19, RF19, RF20, RF20, RF20, RF20, RF20, RF20, RF20, RF20, RF20, RF20, RF20200.25W160.132.08
21K5718сопротивлениеR01, R02, R03, R04, R9, R15, R16, R47, R49, R50, RF7, RS7, RS7, RS80.25W22K160.132.08
100718 СопротивлениеR3, R4, R5, R6, R19, R20, R23, R240.25W80.131.04
10K718 СопротивлениеR11, R12, R13, R140.25W40.130.52
301718 СопротивлениеR21, R220.25W30020.130.26
4K3718 СопротивлениеR27, R280.25W20.130.26
33K2718 СопротивлениеR29, R30, R45, R46, R51, R520.25W33K60.130.78
475718 СопротивлениеR31, R32, R33, R34, R35, R43, R44, R53, R54, R61, R620.25W470120.131.56
215718 СопротивлениеR37, R38, R41, R42, R55, R56, R59, R60, R66, R66, R67, R680.25W220120.131.56
2K15718 СопротивлениеR39, R40, R57, R58, R127, R128, RF21, RF220.25W2K280.131.04
16K718 СопротивлениеR63, R64, R69, R700.25W15K40.130.52
1K718 СопротивлениеR71, R72, R77, R780.25W40.130.52
5K11718 СопротивлениеR73, R74, R75, R760.25W5K140.130.52
10718 СопротивлениеR81, R82, R83, R84, R121, R122, R123, R124, R126, RS9, RS100.25W120.131.56
22718 СопротивлениеR85, R86, R89, R90, RF5, RF60.25W60.130.78
14K718 СопротивлениеR91, R92, R93, R94, R95, R96, R97, RF11, RF12, RF14, RF15, RF16, RF17, RF18, RF180.25W15K160.132.08
36.5718 СопротивлениеRF9, RF100.25W3620.130.26
1M718 СопротивлениеRS1, RS2, RS3, RS4, RS5, RS60.25W60.130.78
100Соединенные ШтатыBIV1, V2‘329622.85.6
500Соединенные ШтатыBIV3, V4‘329622.85.6
PCBСтандартная доска12020
OPA2134Пластырь2612
общий270.6
