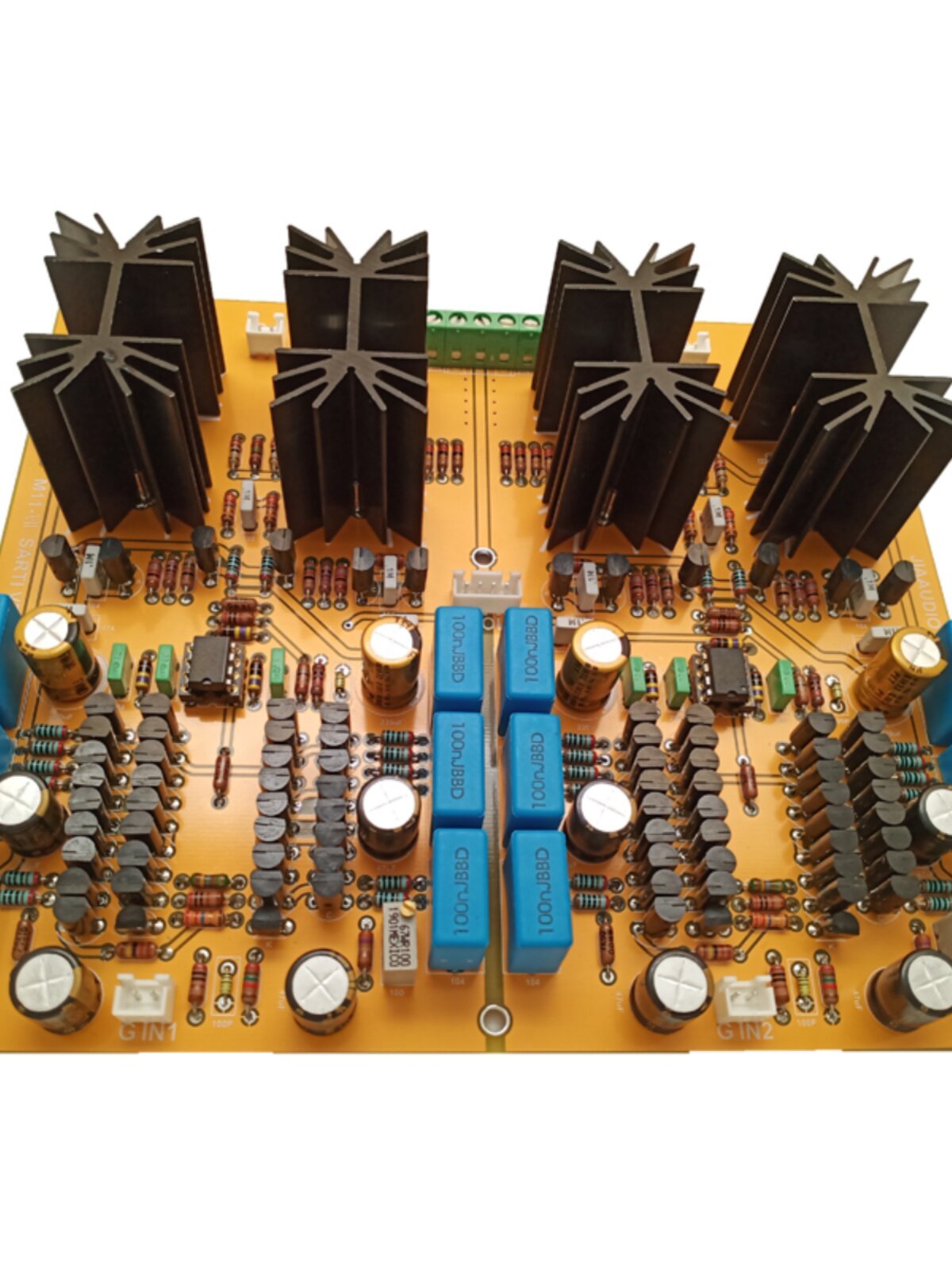

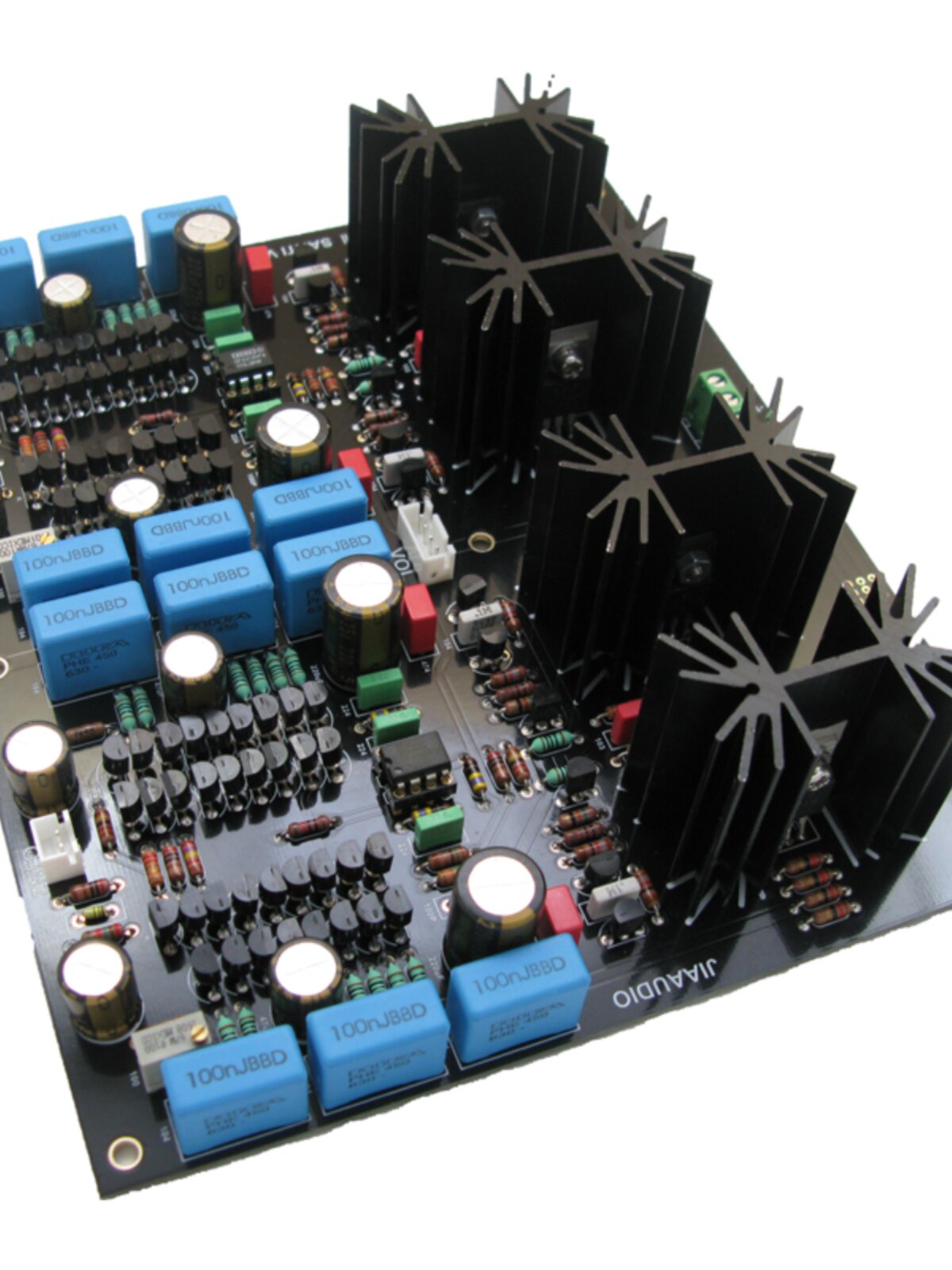

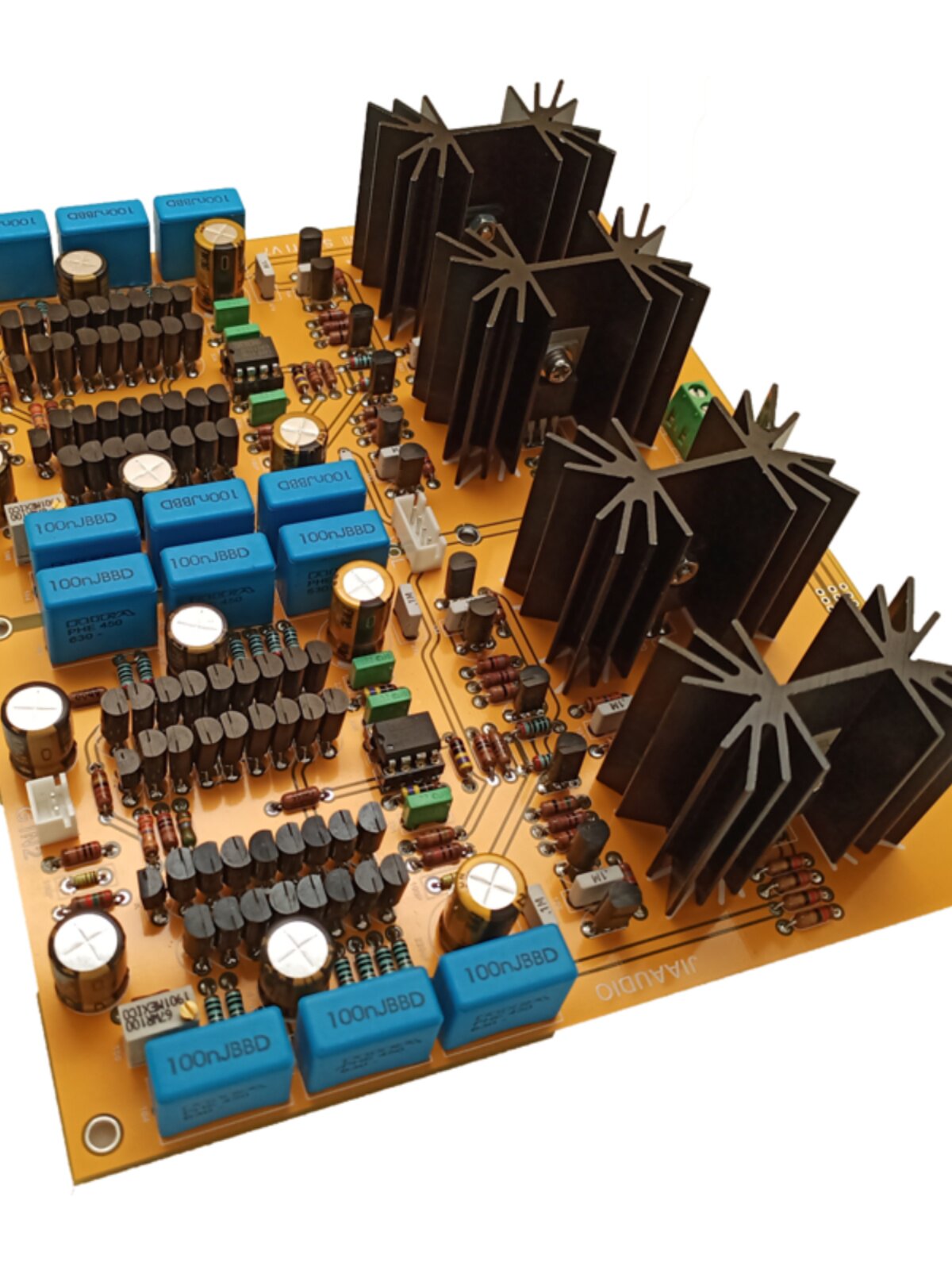

Hi-End Level Level Tccure Trancing Type Type Front Stage и ототальная увеличительная плата M11, пустая плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Высокоуровневый Шендзин закончил доску (за исключением потенциометра), Высокий уровень Shenjin закончил доску (включая потенциометр), Высокоуровневое готовое плата 2 (исключая потенциометр), Высокая готовая плата 2 (включая потенциометр типа 16), Высокая готовая плата 2 (включая потенциометр типа 27), Высокоуровневая доска пустая печатная плата, Поддельное издание |
В конце года очистка было очищено, специальное предложение PECB -PCB, это число не было большим.
Последняя версия-седьмое издание, то есть M11- 最

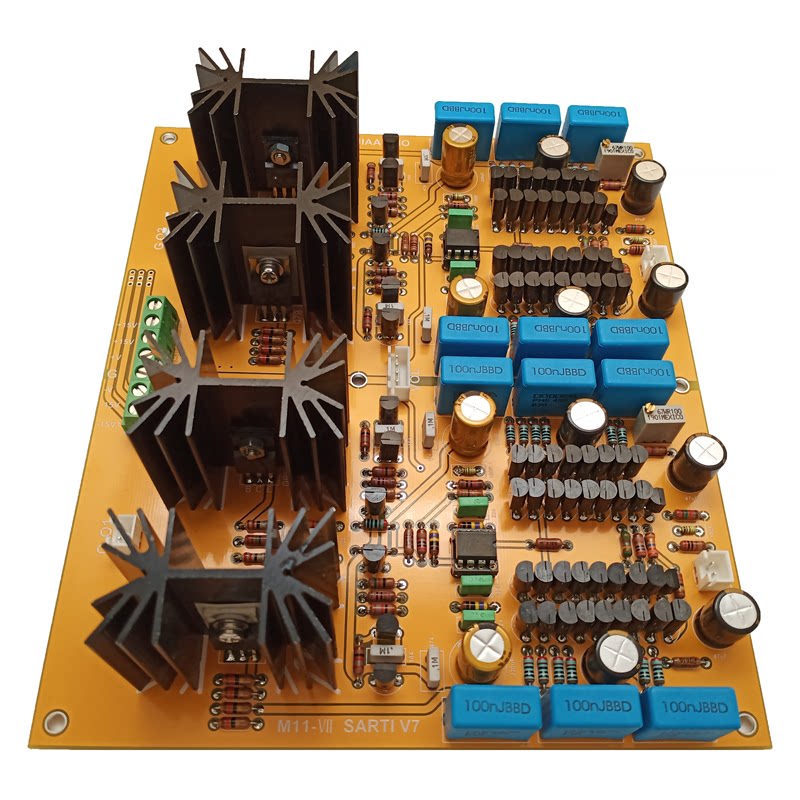

Размер доски:18×17CM
Использование на доске: военное стеклянное волокно -пластинку FR4, толщина медной фольги: 2 унции, двойное тонущее золото, толщина Shen Jin: 3U ' ', хорошо известно, что этот вид доски используется редко.
Использование напряжения:
предположениеM11использовать6Установите высокую эксплуатацию.

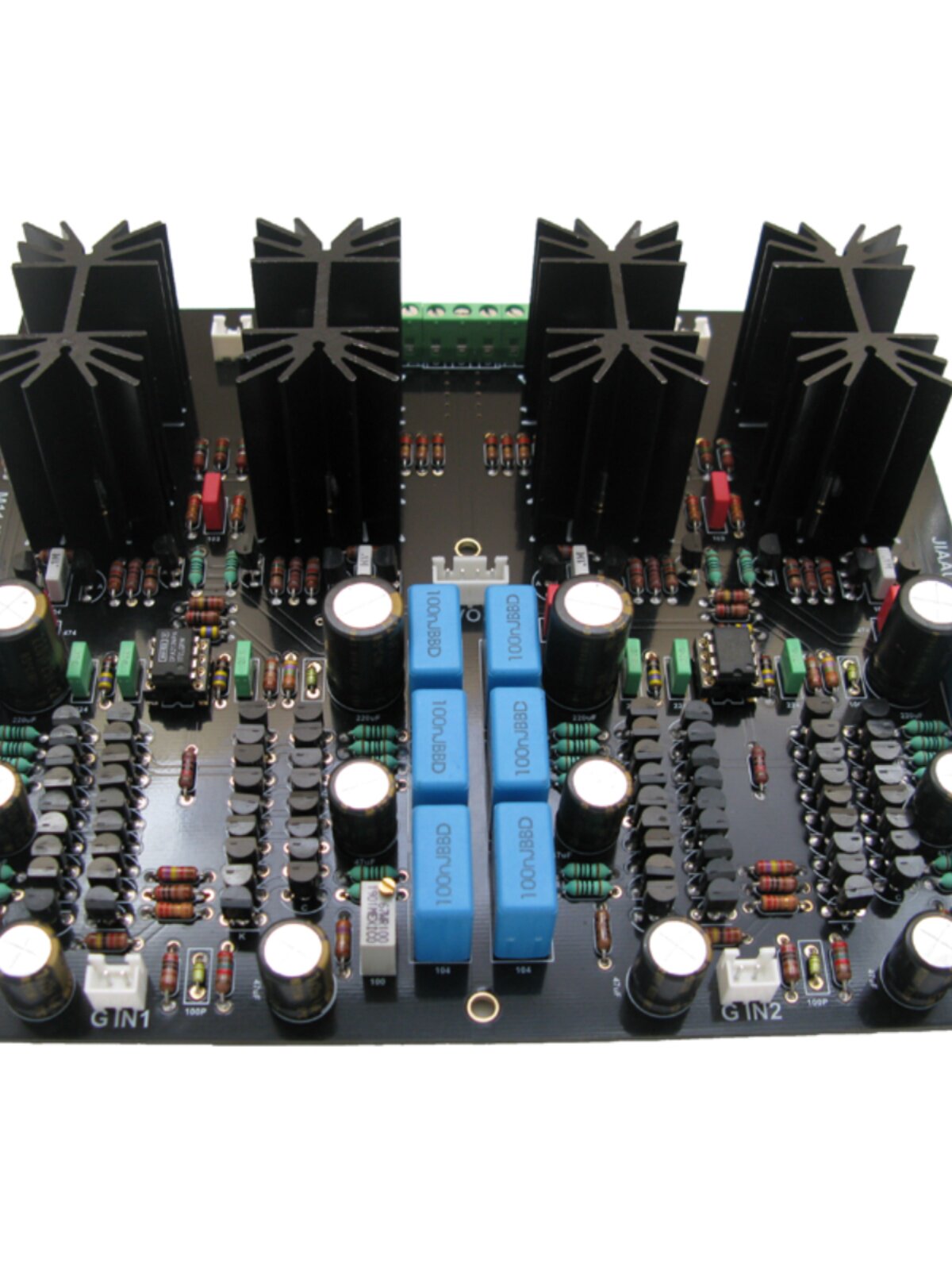

Клемма подключения питания показана на рисунке:
Напряжение источника питания, используемое этой платой, находится справа налево.
ПРИМЕЧАНИЕ.+15V1, отмеченная терминалом источника питания, питается путем схемы напряжения напряжения параллельного напряжения, чтобы обеспечить электрическую энергию на уровне буфера на плате.
Напряжение мощности+15 В является положительным 15 В, обеспечиваемым диодом напряжения, обеспечивающим электрическую энергию сервоприморавному усилителю для платы.
+V, отмеченная терминалом источника питания, представляет собой положительный 24 В, который обеспечивает электрическую энергию для текущей передачи и выходной цепи на плате.
G мощных терминалов - это линия земли.В общей сложности два порта, эти два порта подключены.
Отрицательные источники энергии, отмеченные терминалом источника питания, соответствуют положительному источнику питания и больше не повторяются.
AПараллельный стабилизатор класса имеет чрезвычайно высокий входной импеданс и чрезвычайно низкий выходной импеданс. Эффективно изолированные звуковые схемы и источник питания, чтобы избежать въезда в размере питания в аудио и обеспечивать чистый и быстрый источник питания для цепи.Рекомендуемый источник питанияM11 PSUСледующим образом: ссылка

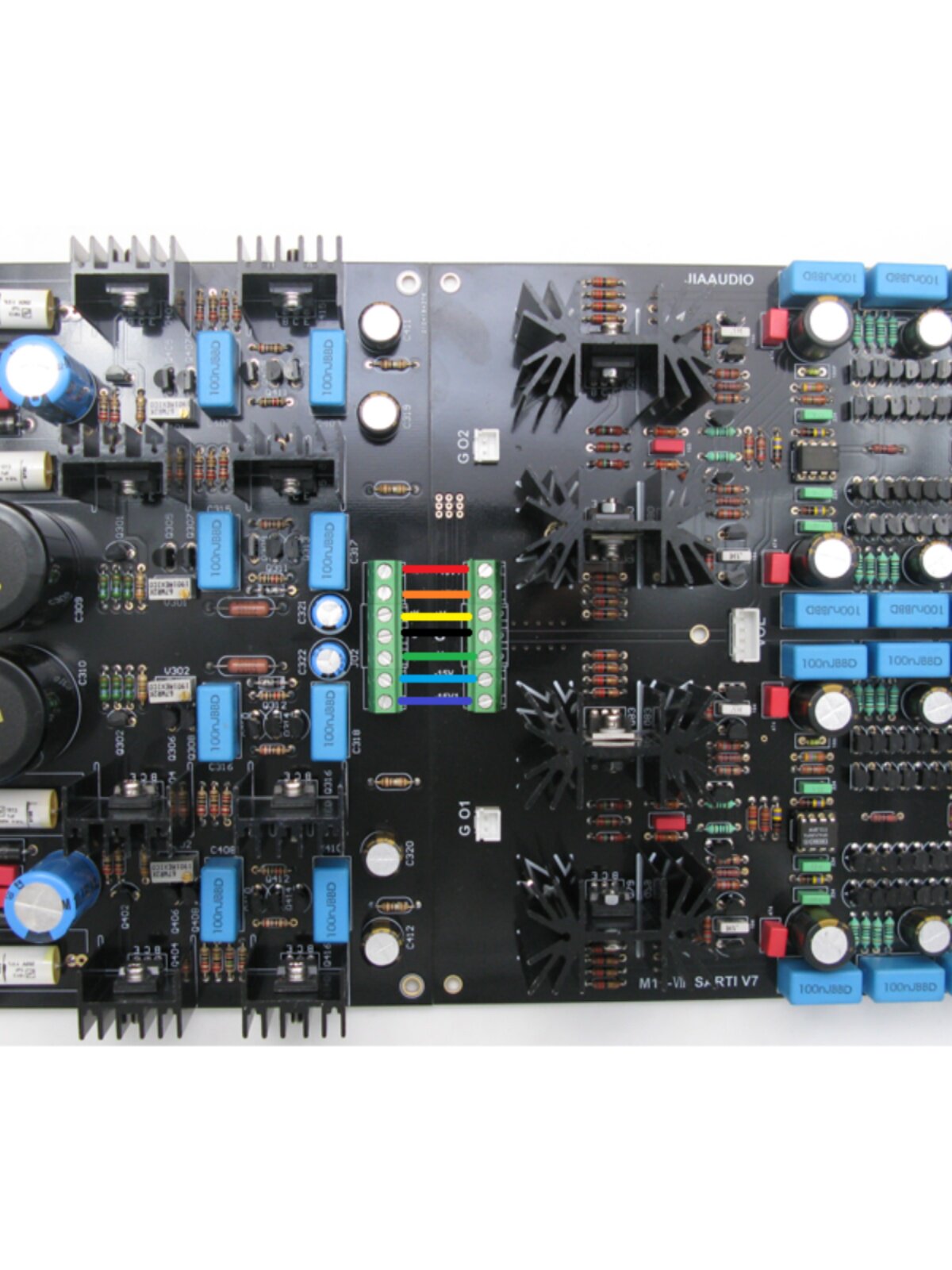

Диаграмма подключения питания и увеличительная плата заключается в следующем: одна соответствующая проводка.

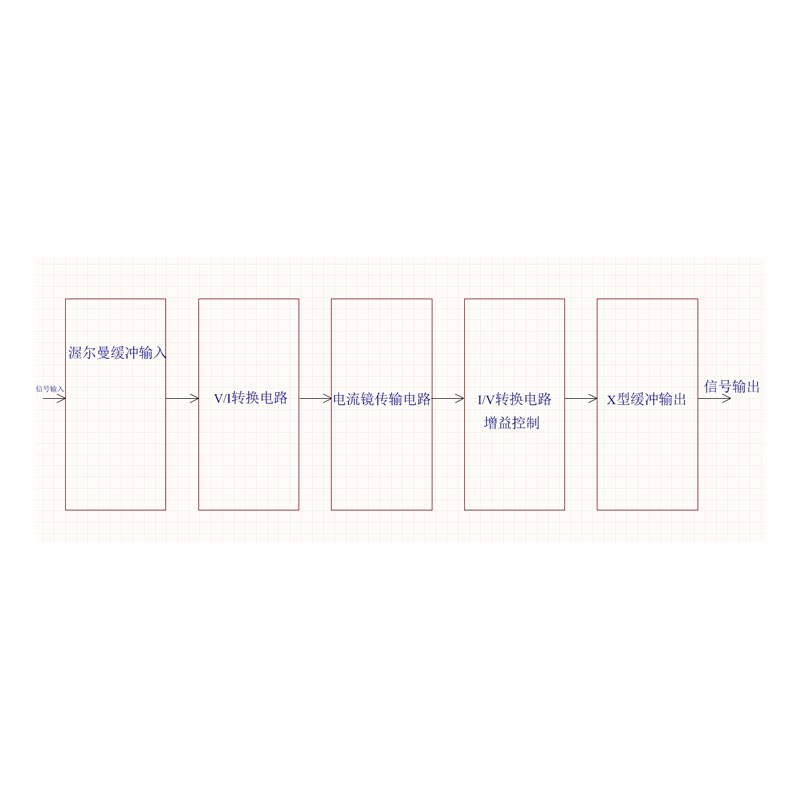

Обзор:
1. Не существует тока обратной связи для прохождения проходов полного транзистора. OP AMP на плате предназначен только для службы и не участвует в усилении сигнала;
2, 4Реализовать выходной сигнал средней силовой трубки до выходного уровня
3, 12Только емкость Ничиканг связана
4, 12Только конденсаторы RIFA связаны
5, 6Настройка питания напряжения напряжения
6. АльпыПреобразование I/V потенциометра, контроллер громкости позволяет избежать дисбаланса канала и деградации качества звука, громкий регулятор громкости, примерно в 5 раз увеличивающий, легко управлять различными наушниками чувствительности
7. ПриветЭлементы класса, точная сопрягающая трубка, точность спаривания уровня 0,00x,
8. ПХБПравление: военный уровеньFR4Доска, медная фольга, утолщенная2OZ, Двойной Шен Джин, толщина Шэнь Джина3u’’,В настоящее время это самая высокая доска.
Технология и ремесло
1. Различные брендыDACС различными конструкциями и выходными импедансами, которые могут быть большими.Чтобы избежать различного качества звукаDACизВлияние различных выходных импедансов на качество звука, вM11середина,Мы разработали два набора точных соединений в каждом каналеN,PУправление полевым управлением реализует чистыйAВульманFETБуфер вход, а входные сигналы проходят черезFETБуфер обеспечивает константу выходного импеданса и не влияет высокий или низкий выходной импеданс источника внешнего сигнала.FETБуфер работает в чистомAСостояния класса, они имеют чрезвычайно короткие процессы сигнала, которые могут гарантировать, что звук не окрашивается,
2. Схема кажется сложной. Фактически, она является самым простым дизайном в мире. Многие устройства используются для обработки питания.Простые и короткие каналы обработки сигналов имеют значительно улучшенное качество звука и очень маленький звук.
3. M11Схема представляет собой усилитель транзистора, который вообще не имеет обратной связи.Многие энтузиасты знают, что дизайн отрицательной обратной связи может обеспечить лучшие индикаторы теста, но беспрецедентный дизайн может обеспечить лучшее чувство слуха.Это противоречие между традиционными цепями.Тем не менее, текущая схема передачи открыла новую эру. Она обеспечивает чрезвычайно низкое звуковое окрашивание, но естественный и естественный звук имеет чрезвычайно низкие искажения и превосходные линейные.Поэтому она может воспроизводить динамику и детали.
4. Все уровни усиления сигнала работают в рамках текущего метода передачи, и все транзисторы работают вAВ состоянии классаСущность
5. Чтобы лучше управлять гарнитурой и усилителем, выходной буфер использует четыре пары 50WСредняя силовая трубка, работа в чистомAСостояние класса для достижения ультралерого искажения,
6. ЧистыйAДизайн - лучший дизайн лучшего в мире качества звука.Чрезвычайно низкий выходной импеданс может легко управлять любой нагрузкой, включая различные наушники импеданса.
7. M11Все устройства двух каналов установлены точно.
8,Два канала усиления сигнала используют британскую музыку Noble Yinxi. Друзья, которые использовали этот Yinxi, знают загадку.
контроль громкости:
M11Управление громкостью отличается от других технологий.Традиционный регулятор громкости состоит в том, чтобы поместить потенциометр регулятора громкости на входном сигнале ослабления терминала усилителя, но качество потенциометра напрямую влияет на качество звука. Потенциометр низкого качества заставляет детали терять и вызывает дисбаланс канала. Устройство. Устройство. Устройство. также потеряет подробности.Независимо от использования какого -либо качественного потенциометра, соотношение сигнала -noise разлагается.
существоватьM11В цепи, используйте егоI / VМетод контроля громкости модели преобразования является параллельной стипендией. Изменение сопротивления земли на сопротивление земли, контроль усиления достигается. I / VПреобразователь установлен на выходной конец тока изгнания. Вот ток -сигнал вместо сигнала напряжения. R-2RизDACСитер вывода чипа I / VКонвертеры), могут получить очень прямые частоты и не терять никаких деталей.После контроллера громкости бриллиантский буфер с бриллиантовым обработкой обеспечивает чрезвычайно низкий выходной импеданс.
Принципиальная диаграмма связи между соединением между соединением и серией следующая:

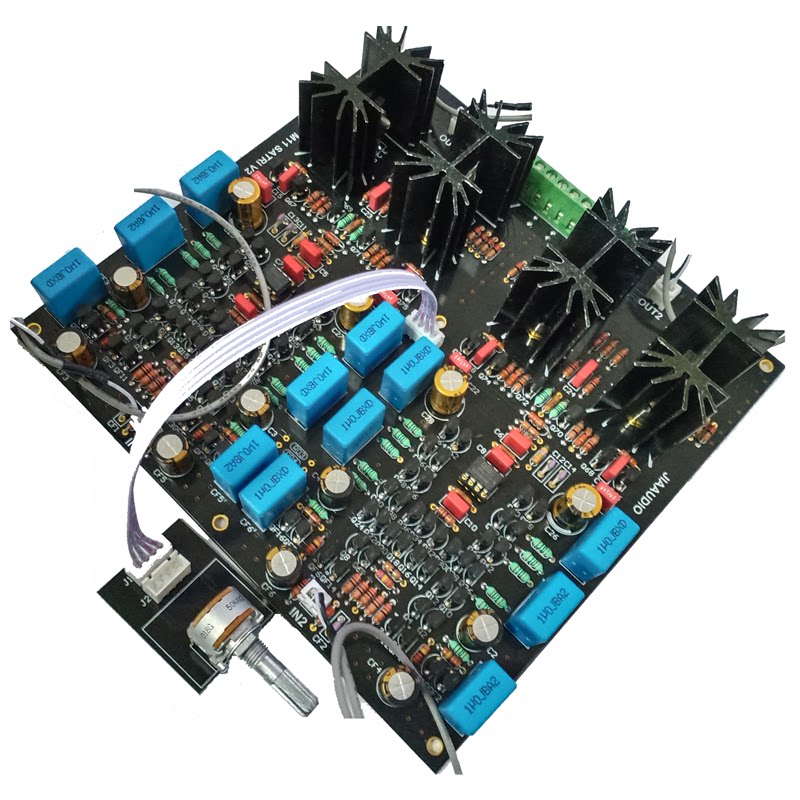

Физическая карта управления громкостью выглядит следующим образом: ее достаточно, чтобы соединиться с четырьмя проводными с потенциометром.
Использование компонентов:
Все аудио продвинутые устройства, включаяDALEсопротивление,WIMA,RIFAКонденсаторы, все устройства двух каналов установлены точно.
Пожалуйста, обрати внимание:
1,Если у пользователя нет хорошегоDACИли хороший источник звука, только намеревается подключитьсяPCИспользование звуковых карт или аудио -вывода мобильного телефона, этот продукт не подходит для вас.
2,Чтобы получить наилучший эффект производительности на этой машине, пользователям необходимо подключить хорошие источники звука и хорошие наушники.
Самая большая особенность:
1Способность антиинтерференции чрезвычайно сильна. Традиционное напряжение помещается в большие схемы. Когда на задней стадии будет выпущен сильный интерференционный звук, на задней стадии.
2, Фон чрезвычайно тихий, без какого -либо шума, не говоря уже о текущем звуке.
о цене:
Кроме того76Только транзистор должен быть в паре, и есть8Только полевая трубка, а именно уровень вводаK170,J74Остальные вместе триод вместе68Только все необходимо протестировать с помощью очень строгого теста на спаривание,
1С точки зрения процесса спаривания, после двух пар, первое измерение измеряетсяHFEВ то же самоеHFEЛиния, возьмите второй разUbeПлатный тест, сопоставьте триод, используемый для платы, по крайней мере, время использования8Час;
2С точки зрения количества труб, необходимо использовать триод, необходимый для пары плат.600Только триген, даже если это1.5Во -первых, вы можете рассчитать, дополнительно, и есть8Только полевая трубка, полевая трубка также должна быть в сочетании80Сущность
Если вы чувствуете, что цена на доску слишком высока, и вы хотите насладиться замечательным голосом текущей передачи, наш магазин предоставляет пустые доскиPCBИ предоставить компонентные таблицы и производственные инструкции.(Простите принципиальную диаграмму, потому что право собственности не предоставляется. После того, как вы получите доску, вы можете нарисовать схематическую диаграмму в соответствии с линией. Пожалуйста, не делайте ее публичной, не говоря уже о бизнесе, иначе вы будете привлечены к ответственности)
Слушание: это естественная и прозрачная музыкальная плата. Я думаю, что у меня была лихорадка в течение многих лет. С тех пор, как я изменил ее на этой доске, я знаю, что такое музыка, слушаю песни в течение многих лет и слышат другую музыку Ароматы. Вы слышали, как музыкальные сигналы, передаваемые этой платой, и любое другое напряжение, расположенное большим масштабным передней сценой, больше не хочет спрашивать, более 100 000 юаней -сингл -сигналов.
Стандартная версия масла - седьмое издание, схема более стабильна, а эффект передачи лучше. В этой версии триода используется оригинальная трубка Toshiba 2SC2235,2SA965.Управление полевым полем также использует исходную трубу Toshiba 2SK365.
