Усилитель мощности HiFi передний уровень, задний уровень напряжения на уровне, и сбалансированный x алмаза в форме All-Symmetrical Armor XA-100B
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Двойная тонущая золотая доска, Стандартная доска, Высокая цена Золотая доска платы, Стандартная плата пустая плата доски |
В конце года разрешение было очищено, и количество пустых досок было обработано, а число было не большим.
XA-100Серийная предварительная доска увеличенная доска
A100В этой серии архитектура цепи представляет собой полноценную дифференциальную схему в форме алмаза. Звуковые характеристики сладкие. У сжигаемых друзей есть впечатление, что эта схема является одной из редких и превосходных цепей.на основеA100Выше серии величин серии, теперь он толкаетXA-100PREПредыдущая серия амплифицированная доска, перепроектировала макет, и звуковой эффект был в нескольких классах. Звук этой серии досок ядовит. Когда они зависимы, они вообще не хотят отключаться. Даже если ваш звук. Система очень обычная. После изменения той же системы обычные обратные и обычные динамики также будут иметь эффект возрождения.
Эта модель платы: xa-100b(Пластина не содержит деталей питания)
1. Размер доски:длинный18CM,Ширина15CM, Позиционирование отверстия по позиционированию 5 мм,
Во -вторых, роль: усиление для передней стадии системы усилителей аудио, увеличение примерно 5 раз и уровень напряжения привода при увеличении мощности заднего уровня (необходимо сделать),
В -третьих, параметры электрической производительности:Частотная характеристика3HZ-200KHZ(0DB)
Отношение сигнал шум 115DB
4. Форма амплификации сигнала: по умолчанию является одноэффективным, или он также может использоваться в качестве сбалансированного усиления сигнала (требуется).
V. Материал совета директоров: Военно -уровне Fiber Board, толщина меди 2 унций, сдвоенный тонущий золото, толщина Shen Jin: 3U ', такая доска, в настоящее время на двойной панели, на уровне A, даже заводская машина -это машина. Редко доступны на заводской машине. Это можно увидеть на проводке и прокладках пустой платы, как показано ниже:
Шесть, выбор элемента:
1. Триод импортируется C1845, A992, аудио -труб, специфичной для золотого горла, и точное соединение, точность находится в пределах 1%.
2. Управление полевым полем: это K170, J74, который является Тайванем (оригинальная фабрика уже давно прекращена). K170, J74 - все точное сочетание, а точность спаривания составляет 0,00x.
3. Фильм емкость - WIMA
4. Связанная емкость: электролитический использует Nijang KZ, FG Series, PHE426 пленки с RIFA,

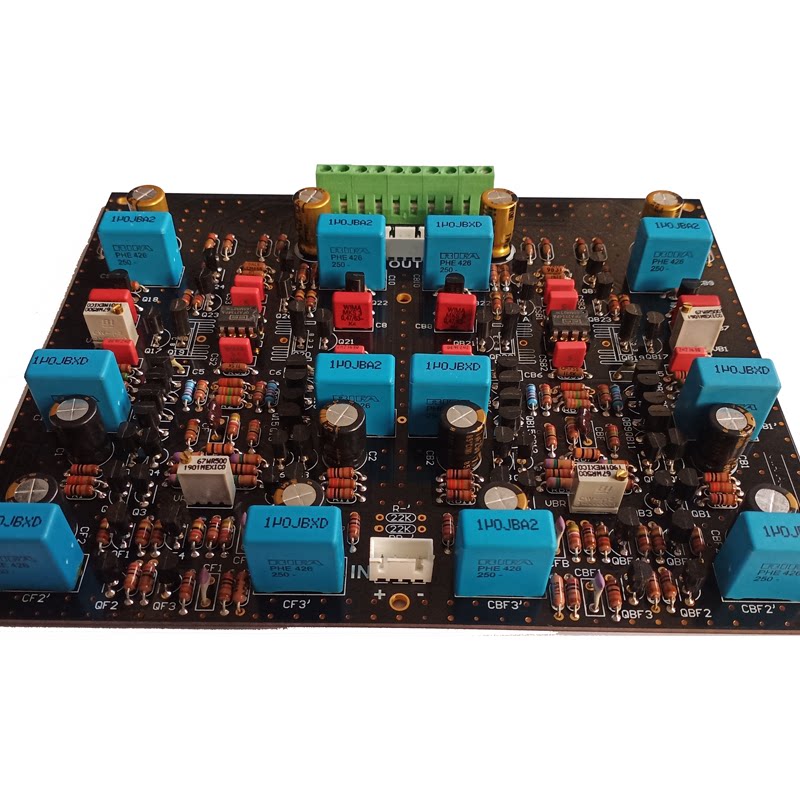

Как показано на рисунке:

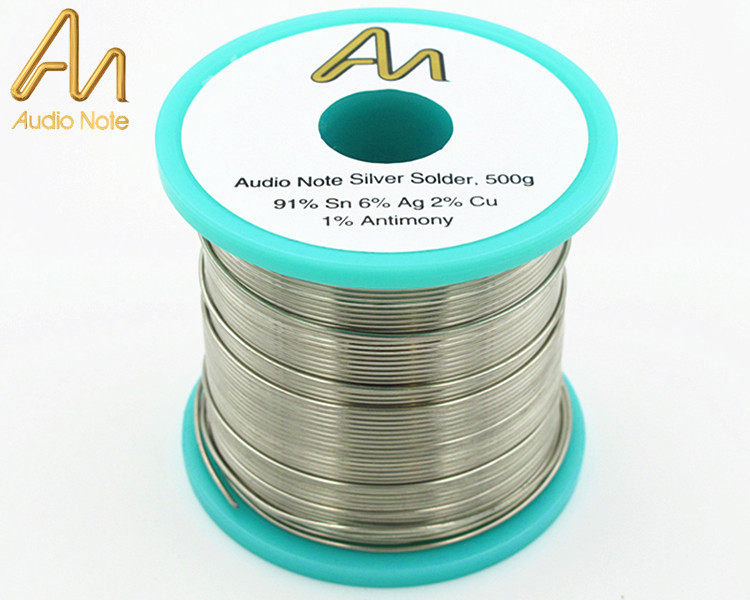

7. Процесс производства: Самая большая особенность - использование британской музыки Noble Yinxi, как показано на рисунке:
Все сварщики этой платы канала усиления сигнала используют серебряную олово. В отличие от некоторых торговцев используют серебряную олову только при входе и выходной точке сигнала. Все энтузиасты, которые использовали серебряную олову, знают этот эффект.Как показано ниже: задняя часть доски.
8. Питание:
1. Эта плата более важна для использования источника питания. Всего требуется 8 источников питания, которые следующие:
Напряжение:
+15V1 (источник питания цепи напряжения напряжения) для качества буфера;
+15V2 (источник питания цепи напряжения напряжения) для дифференциальной оценки;
+15v, давление регулирования диода, поставка и сервопривод;
+24 В, (схема напряжения напряжения питается), усиление напряжения питания и выход буфера;
GND: земля
GND: земля
-24V, (стабилизирующая схема), усиление источника питания и выход буферизации выходного сигнала;
-15V, стабилизация диода, схемы питания и обслуживания;
-15V2 (источник питания цепи напряжения напряжения) для дифференциальной оценки;
-15V1 (источник питания цепи напряжения напряжения) для качества буфера;
Следовательно, лучшее решение для источника питания - использовать электроэнергию, показанную ниже.
A: Супер класс А Стабилизация параллельной стабилизации платы питания напряжения:
B: Супер линейная плата напряжения напряжения
2. Хороший источник питания: если вышеупомянутая плата питания не используется, вы также можете упростить источник питания, то есть±24V,±15V,±15 В, шестая дорожная энергоснабжение,
3. Общий источник питания: вы также можете упростить источник питания: это ::±24V,±15 В, источник питания.
Девять, о контроле громкости:
Управление громкостью может использовать традиционный тип разделения перед входом сигнала, но существует недостаток, что цепь управления легко нарушать и должна быть хорошо заземлена.
Цепь управления громкости также может быть помещена в выходное положение. Рекомендуется использовать схемы схемы схемы управления параллельной линейкой, разделения и диверсифицированной цепь громкости следующим образом:
Как видно из рисунка выше, тип парциального давления и преобразование диверсии очень просты. Пока вход сигнала и выходной стопы потенциометра станут диверсией.
10. Для удобства энтузиастов DIY предоставьте пустую плату и предоставьте серебряную олову.Серебряная оловянная ссылка.
Что касается характеристик звука: все, кто слышал золотое горло, знает об этом, и больше не говорит больше.
