Gaowen 27Hifi -class Front -Level Magnifying Board Название машины линия военная доска
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Набор для затопления золотой доски
| Цвет: | Стандартный издание 1 (включая потенциометр типа 16) комплект, Стандартный издание 2 (включая потенциометр типа 27), Стандартный издание 3 (исключая потенциометр) комплект, Стандартное издание пустое плата платы, Двойная тонущая золотая доска, Набор для затопления золотой доски |
Швейцарская гауэна знаменитая машина:Скай -высокая ценаGaowen 27 Front -Level Line,GAOWEN 27 состоит из усилителя уровня 2, входного буфера входного уровня 1, Уровень 2 является усилителем; объемный потенциометр разработан между двумя; Эта передняя плата полностью согласуется с структурой линии, параметрами, триодными моделями и статикой исходной фабрики и имеет совершенно согласованное дно всей фабрики.
Две версии запущены на этот раз, одна -стандартная версия, а другая -версия с высоким уровнем. это Шен Джин, а чернила черные.Размер двух досок составляет одинакового размера, оба из которых составляют 200*220 мм, а размер установки такой же, как и отверстие для позиционирования.
Предоставьте пустую печатную платуПравление, новички также могут успешно завершить свой голос.
Увеличение множества (можно изменить): эта плата состоит из двух уровней усиления, первый уровень усиливается в 3,3 раза, а усиление второго уровня составляет 33 раза. Подключите, первый сигнал усиления первого уровня уравновешивается, прежде чем выйти на второй уровень усиление. Сопротивление сопротивления этого переключателя имеет полное усиление множественного. Чем меньше значение, тем больше сжатие сигнала. При отключении сигнал не сжимается. В настоящее время эта плата может напрямую управлять чистым обратным уровнем увеличительная доска.Смотрите принцип.
Питание: выше 50 Вт, напряжение переменного тока трансформатор составляет двойное напряжение с тремя линией от 40 до 45 В.
Характеристики маршрута: первый уровень, второй уровень использует источник постоянного тока, и все компоненты не должны быть спарены (конечно, полевая труба с различным уровнем 2SK170 должна быть точным спариванием, а другое сопряжение триод будет лучше). -Потренированное напряжение, никакое другое не требует регулировки,
Особенности платы PCB: все параметры компонентов напечатаны на плате. Новичок не смотрит на схематическую диаграмму. Компонент на плате может быть завершен и звучит плавно.
Что касается дифференциального спаривания уровня ввода: исходный Gaowen принял двойную трубку 2N5564. Поскольку трубка была прекращена, положение добавляется в этом положении. Трубку с точным спариванием можно заменить на 2SK170. 2N5566 или более усовершенствованная труба 2N3958.

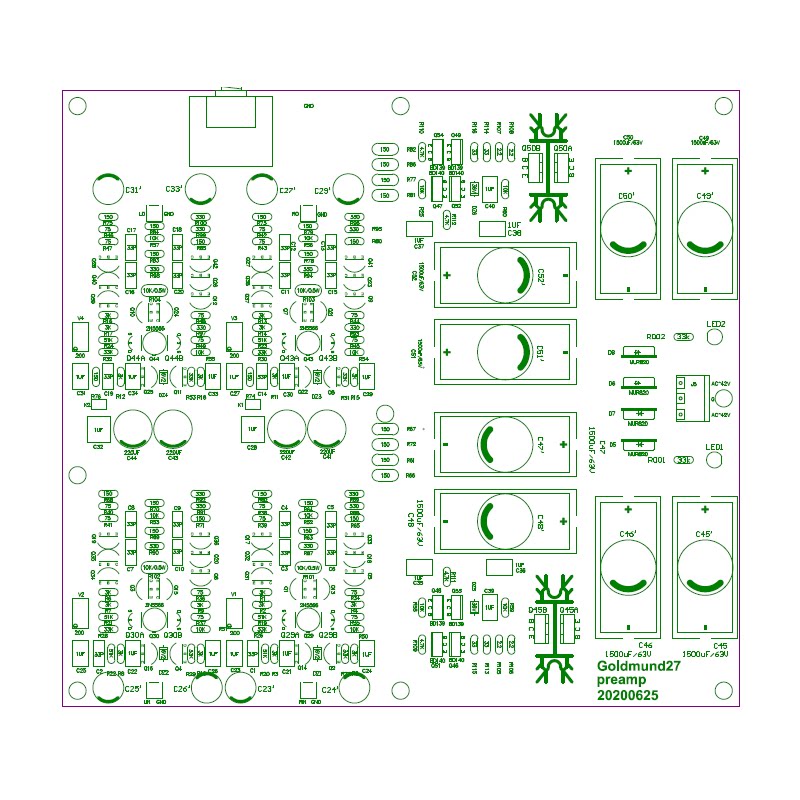

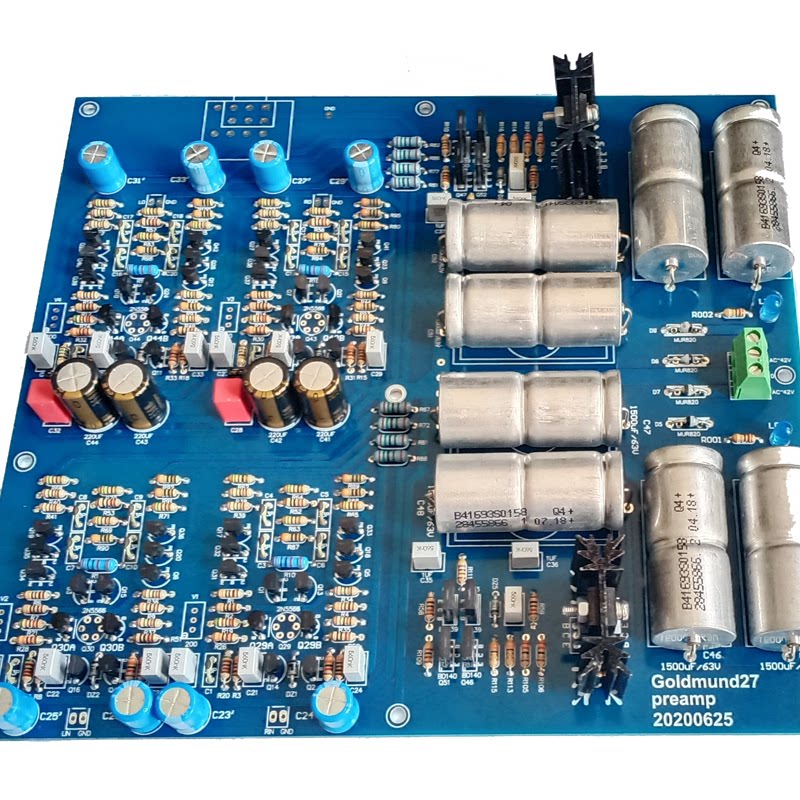

Печать доски, как показано ниже:
Инструкции для использования: сигналы, которые могут быть непосредственно доступными, могут быть: CD, VCD, DVD, мобильный телефон, компьютер, телевизор и т. Д.
Из -за особых характеристик схемы напряжения этой платы основание регуляторной трубки имеет электролитический конденсатор с большой мощностью, поэтому цепь может войти в стабильное состояние после 5 секунд питания. Класс.
Поскольку производство этой платы легко, оно не предусмотрено готовой плате, которая является ценой комплекта, а триод строго сочетается.Если готовая плата требуется, необходимо добавить стоимость рабочего времени (150 юаней) (150 юаней)
Введение стандартной версии:
1. Доска печатной платы представляет собой военную стеклянную пластину FR4 FR4, которая имеет толщину 1,6 мм и олово без брызги.
2. Размер доски: 200*220 мм,
3. Дифференциальные пары вход состоит из точного спаривания 2SK170 для хорошо известного управления полевыми полями.
4. Триод - это MPSA42, MPSA42, MPSA92, MPSA92,
5. Диод выпрямителя представляет собой филипп ультра -старого трубки Byv26c,
6. Основным конденсатором фильтра являетсяB41693S0158 Оригинальная осевая электролитическая емкость Siemens 75V 1500UF Посвящен Гао Вэну,
7. Конденсатор обратной связи в схеме усиления второго уровня(NICHICON) изKZ 220uF+WIMA1uF,
8. Что касается потенциометра, есть три варианта. Первый - ALPS27, а второй - ALPS16, третий потенциометр, третий нет, потенциометр,
9. intu coubling емкость(NICHICON) BT конденсатор,
10. Сопротивление составляет 718 медного сопротивления ног.
Введение версии высокого уровня:
