Швейцария FM711 Плата усилителя FM711 Fever High -сила RCA Syste -End входная плата готовая плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | С Toshiba 2SC5200 готовая доска, С Anmeisen MJL3281 законченная доска |

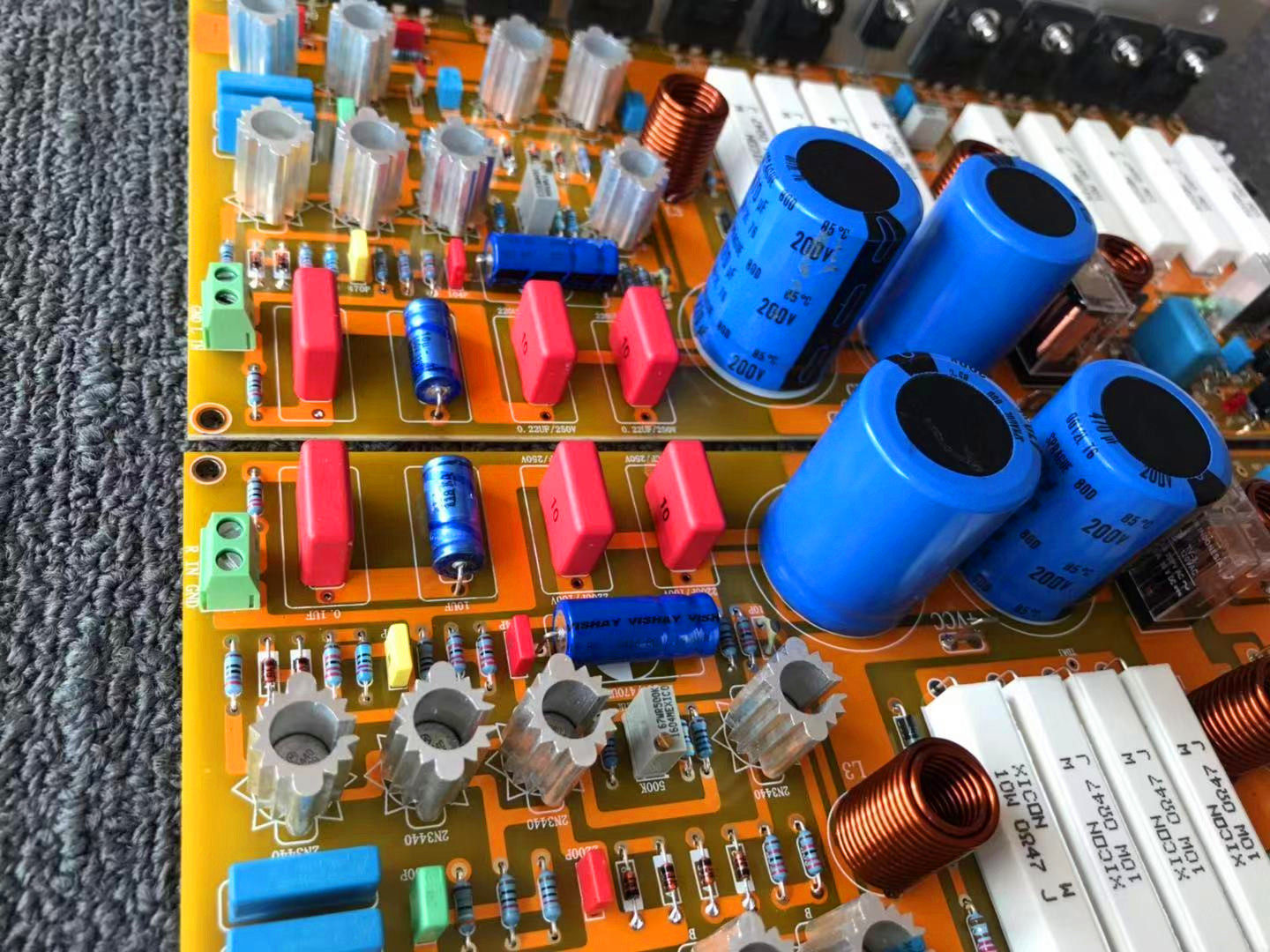

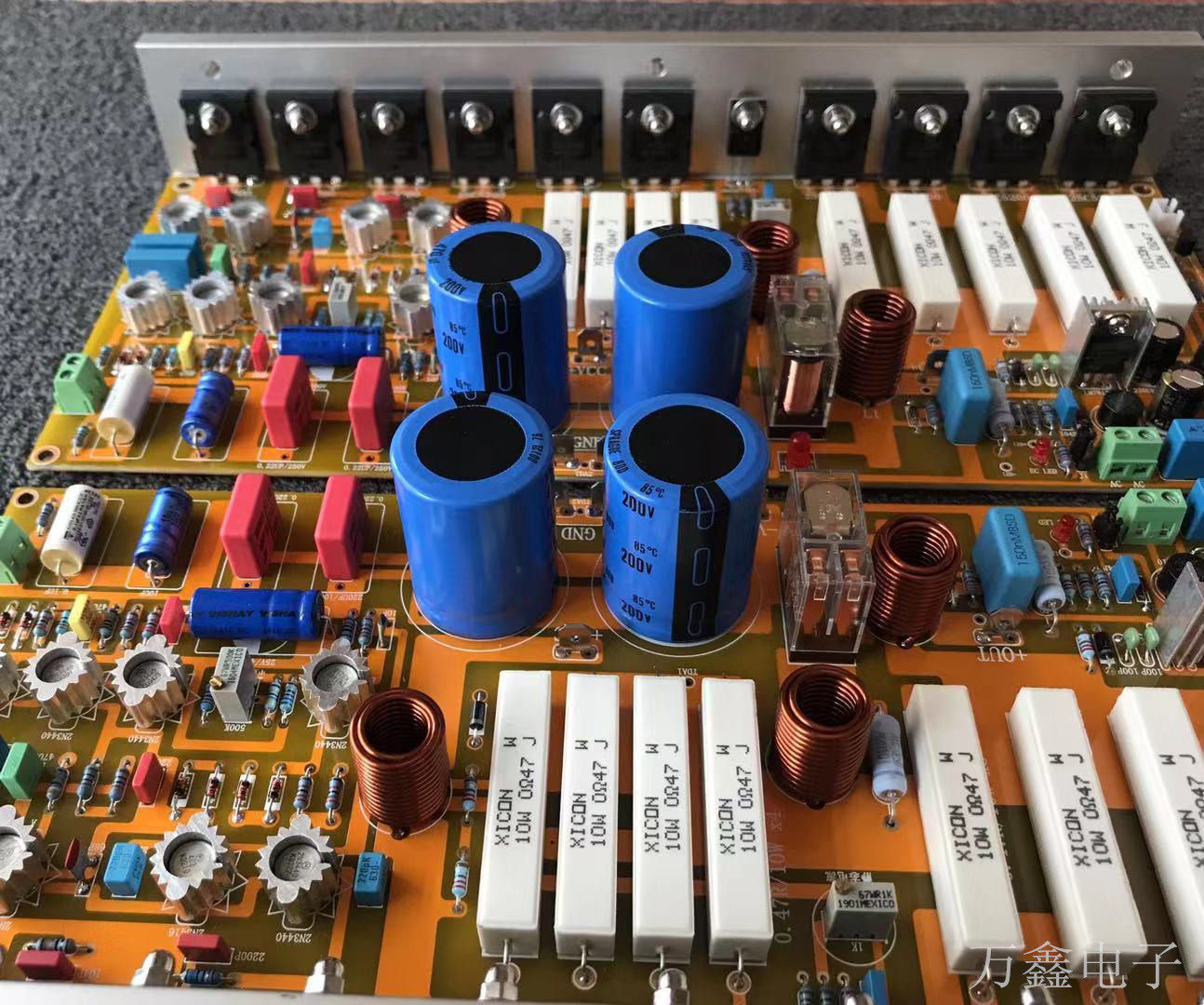

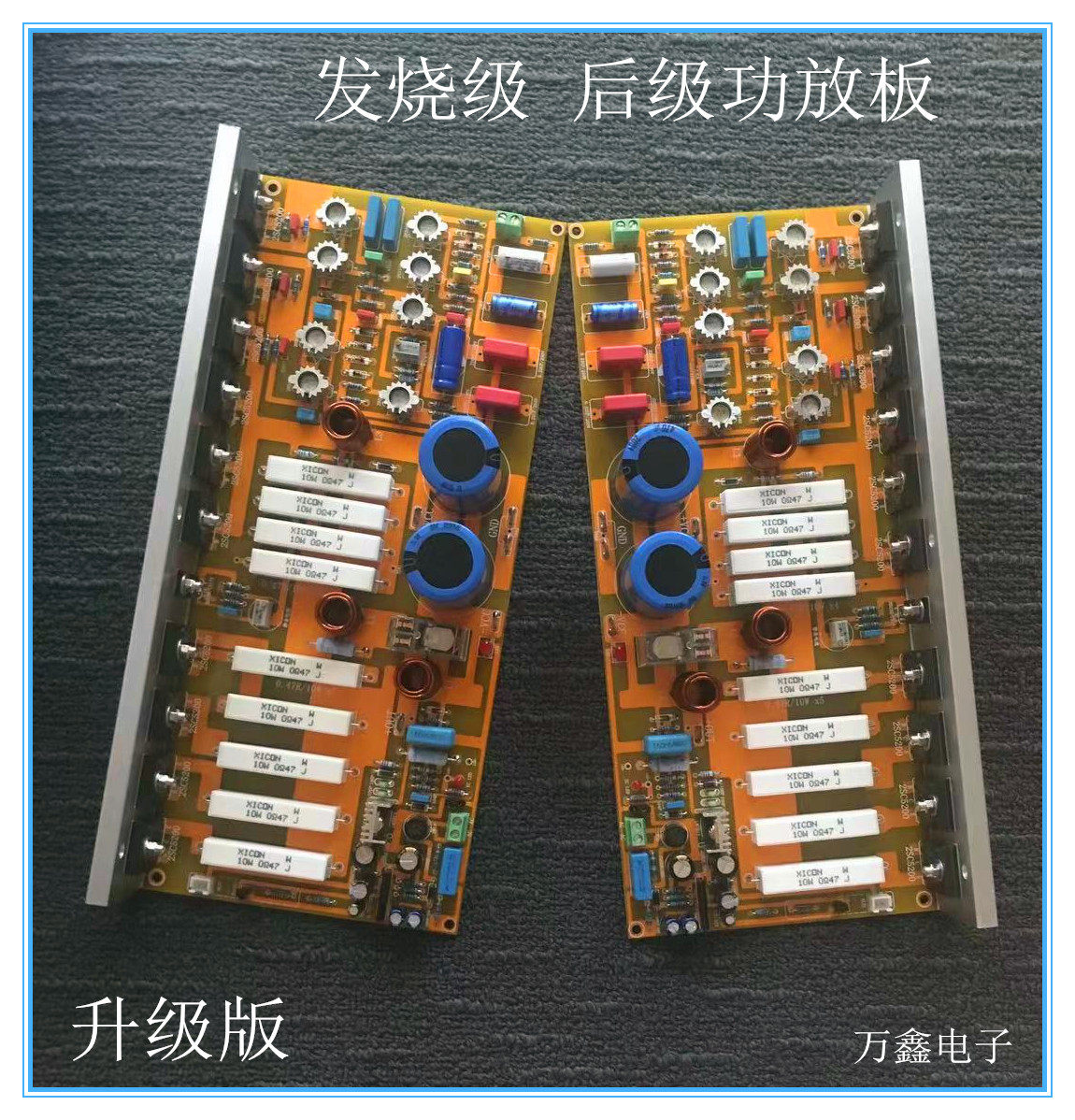

Лихорадочная швейцарская доска усилителей FM711

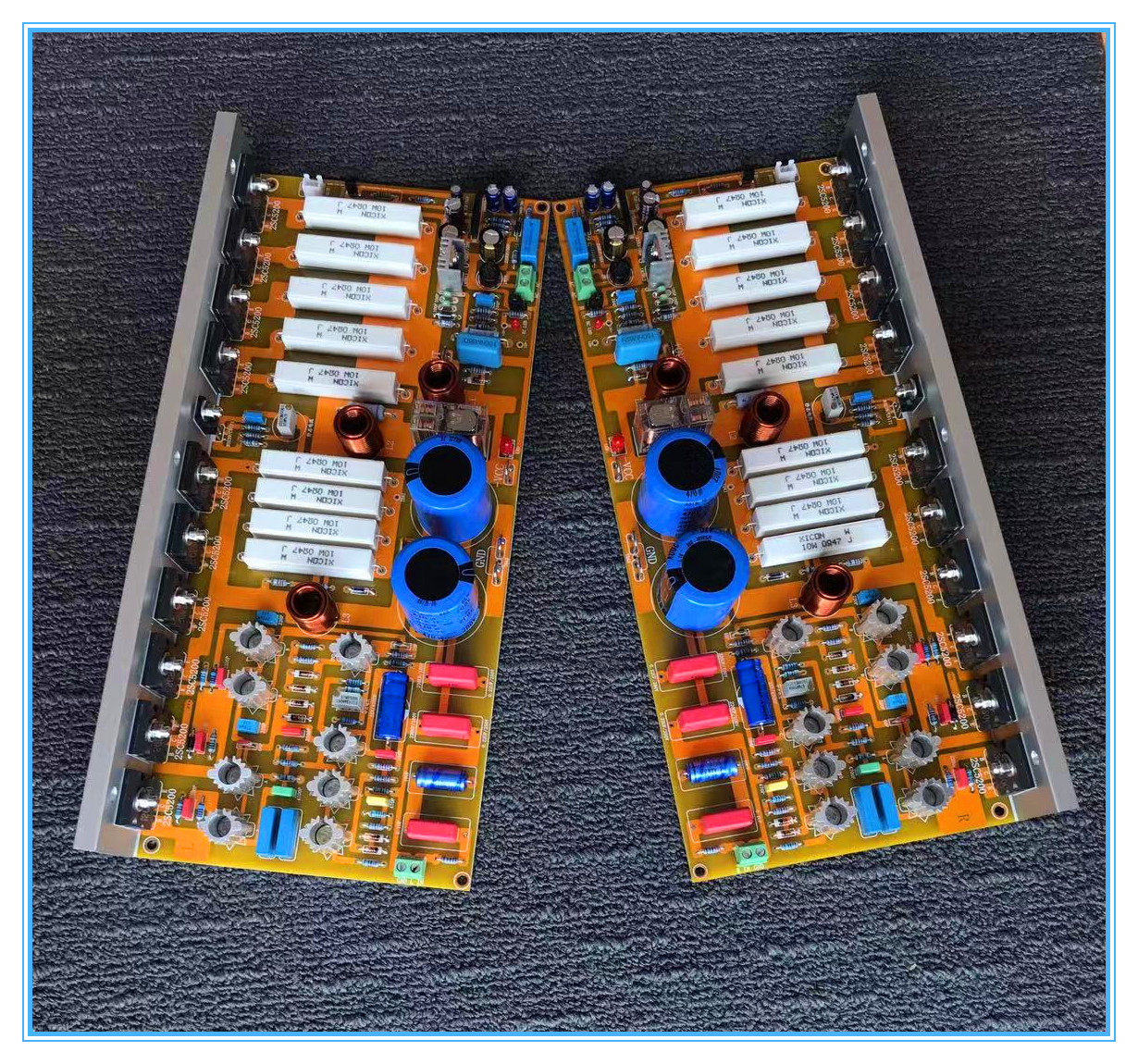

Цена для сварки и тестирования пары готовых зеркальных пластин (с мостом тепловой проводимости силовой трубы)
(Shenjin 2,0 мм плата)

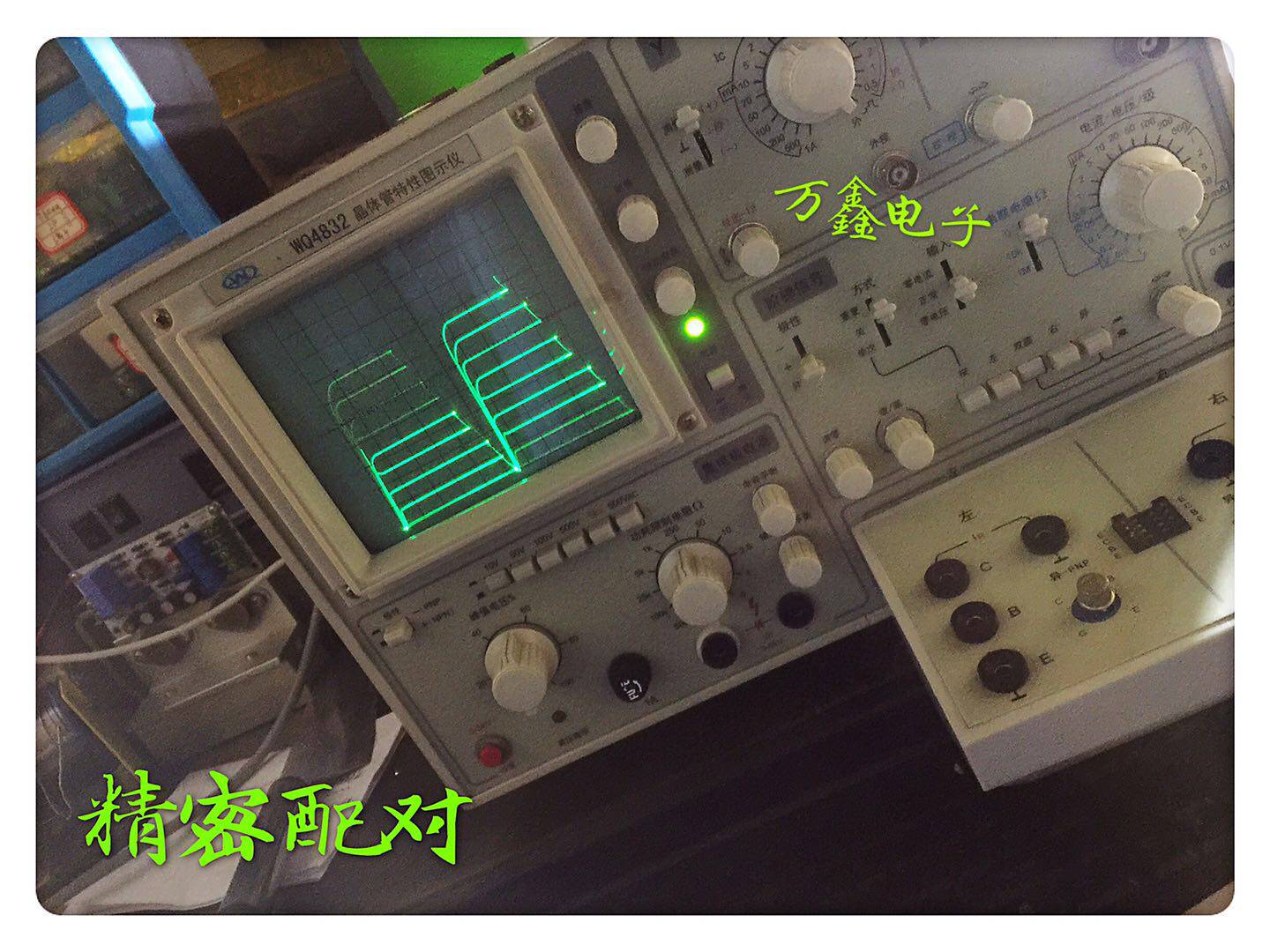

Эта готовая плата разработана в соответствии с параметрами и спецификациями исходного компонента. Эта версия представляет собой односторонний вход RCA, и по мере необходимости добавляется сбалансированный модуль преобразования ввода, что является гибким для использования. Основной конденсатор фильтра может быть установлен на плате или снаружи(Конденсатор 470UF на внешней пластине фильтров - это конденсатор развязки питанияК.Все компоненты, оснащенные крупными брендами импортированных конденсаторов резисторов, гарантированы для качества.Маленькая силовая трубка использует то же самое Jinfeng Motorola 2N3440 и 2N5416, что и оригинальная машина (теперь разобравшись и строго в паре и установлена), обеспечивая оригинальный стиль звукаСущность

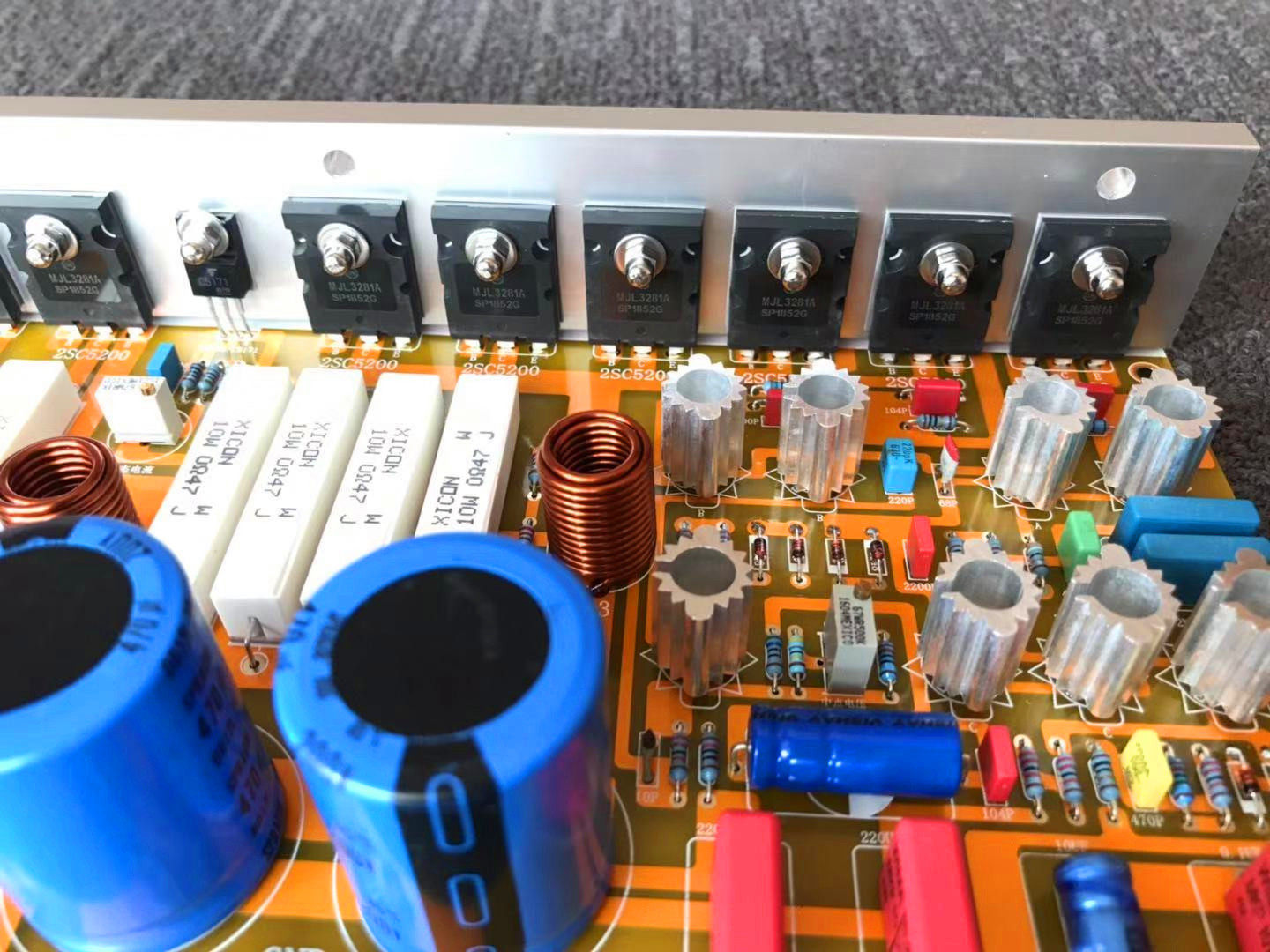

Трубка усилителя мощности: выберите самые близкие параметры. Совершенно новые японские оригинальные Toshiba Tube 2SC5200 (в паре)

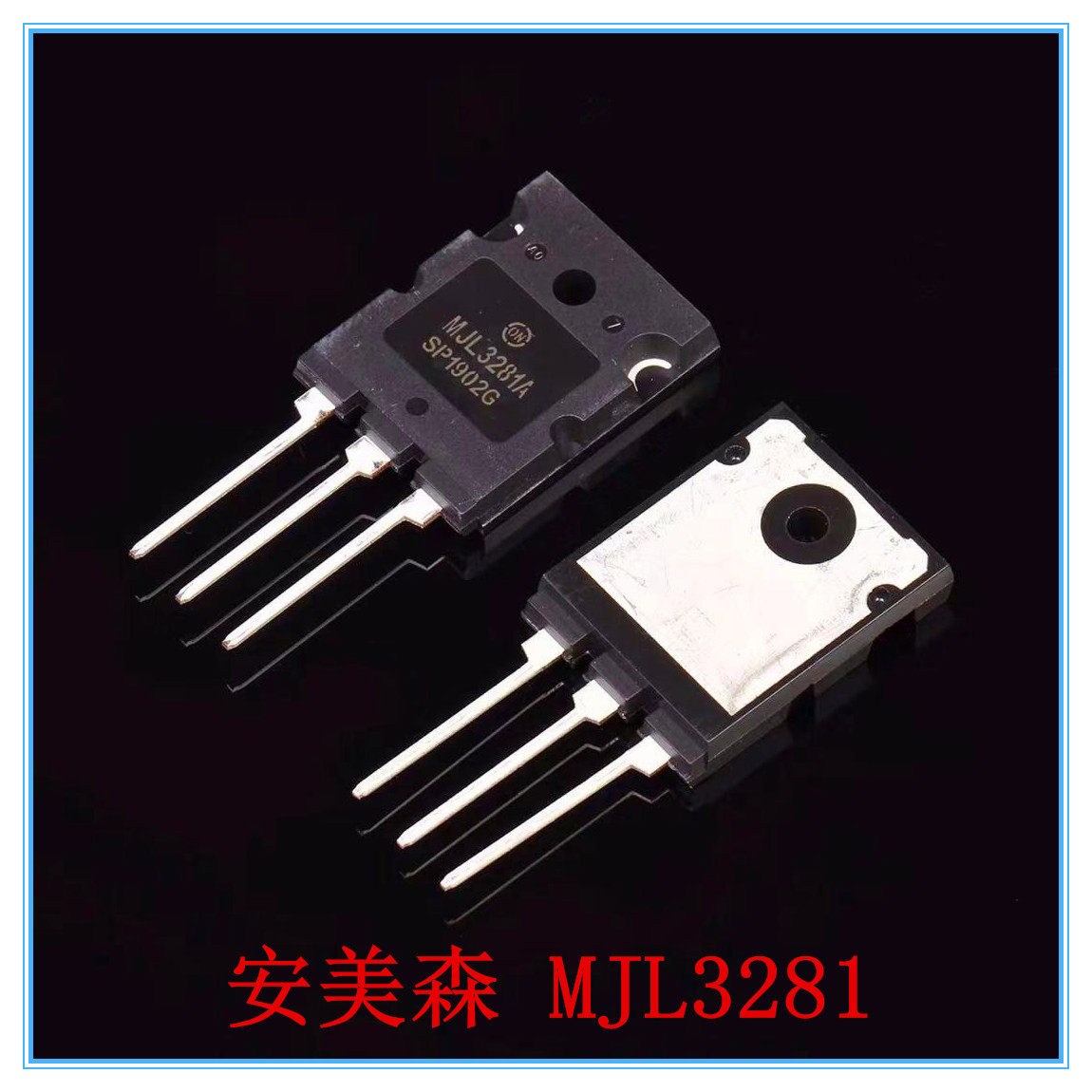

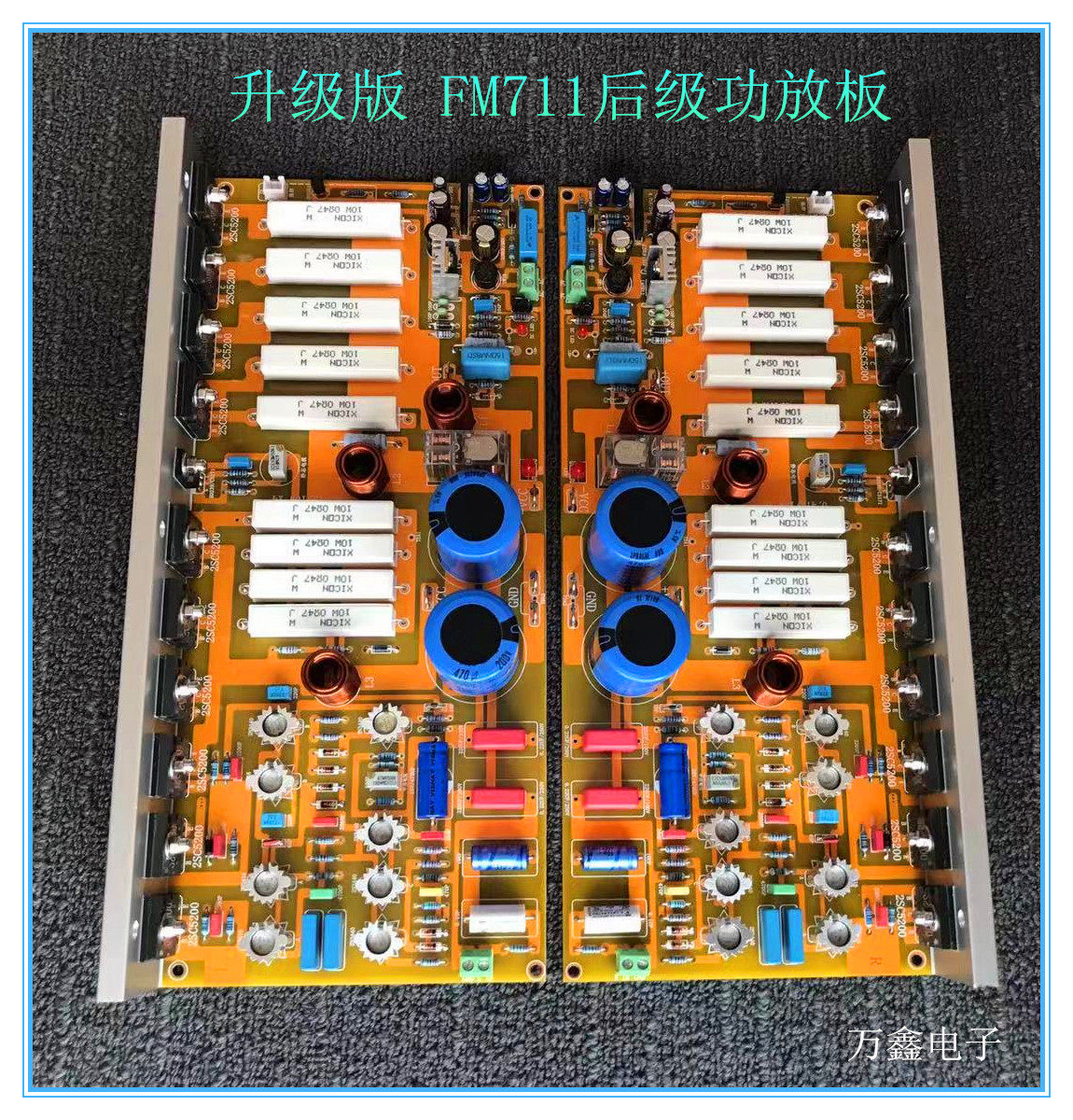

Обновленная версия - совершенно новый Anmeisen MJL3281 (Оригинальное сочетание)
Характеристики тона:Сильный низкочастотный, сильный контроль, широкое звуковое поле, толстая средняя частота, теплая и полная, тонкая высокая частота, высокая плотность звука

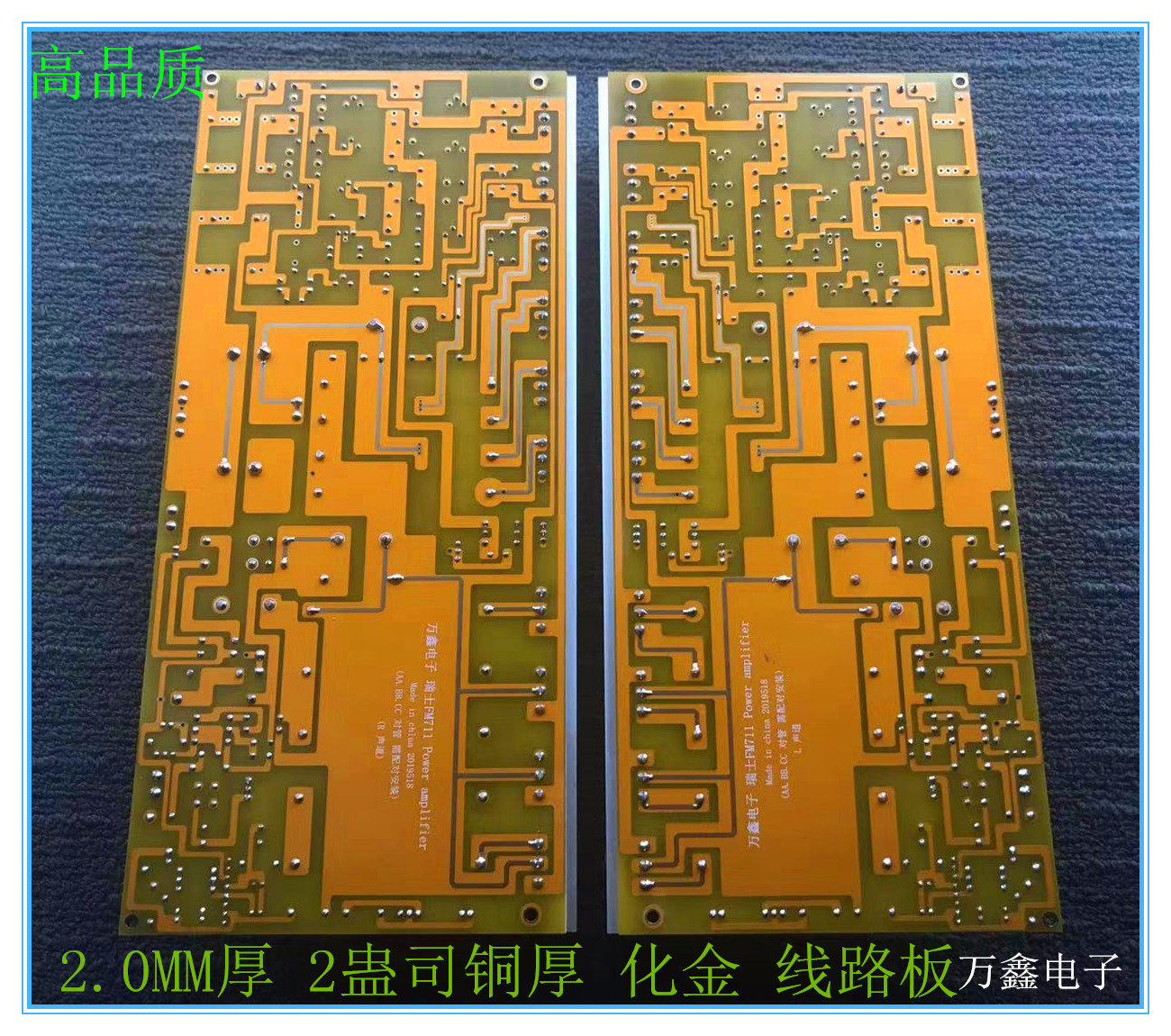

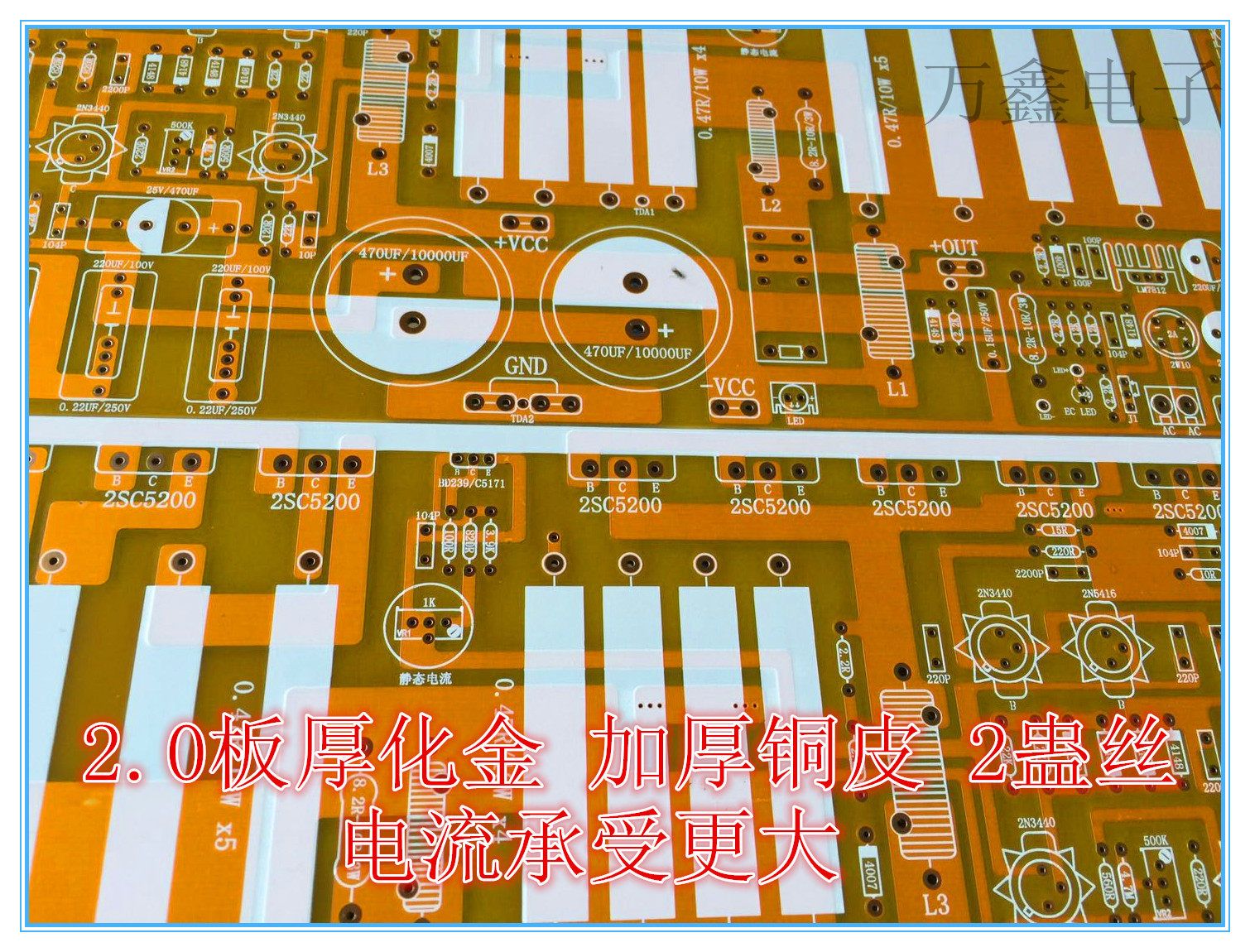

Размер платы печатной платы: 290 ммх130 мм (зеркальный двухсторонний дизайн) (2 Медная кожа, золото, выдерживает больший токПолем
размер товара: 290x130x45 мм

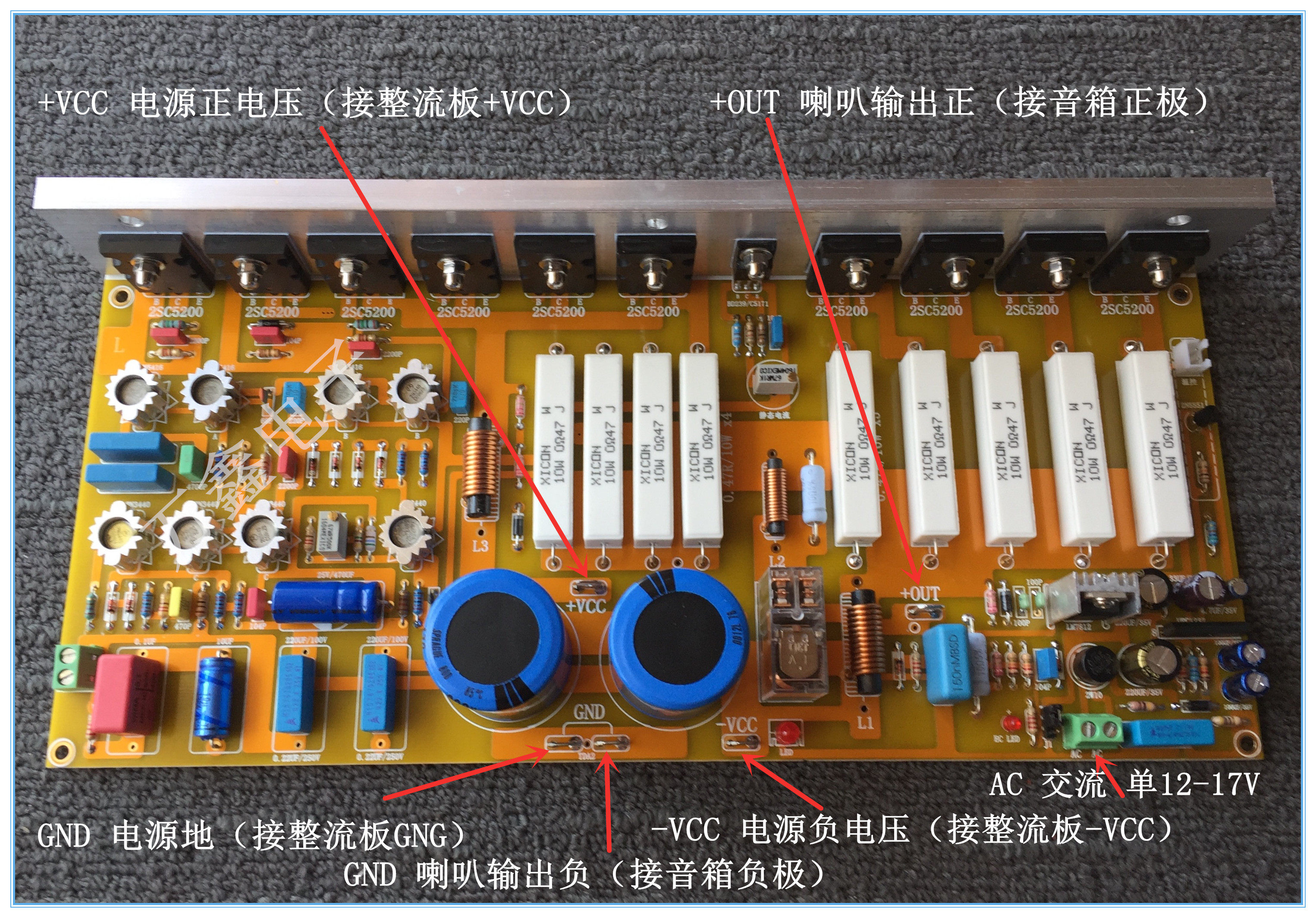

Рабочее напряжение: DC +От -60 до 75 В. Single 12V-17V AC для защиты динамиков
AC AC Dual 40 В до двойного 50 В Более 600 Вт(Рекомендуемая настройка:Двойной 50 В сингл 12 В ДваПолем
(Моно охлаждение 2 кг или более)
(Рабочая температура платы не высока, а схема защиты температуры не может быть установлена)
Заготовленная доска будет протестирована и прозвучена перед отправкой, и она будет отправлена со склада только обычно. Следовательно, в нашем магазине предоставляются только методы отладки и инструкции по установке и не предоставляют схемы схемы и параметры отдельных компонентов. Пожалуйста, поймите, что резистор и доска конденсаторов отмечены. Если вы не обращаете внимания на сжигание, вы можете изменить его самостоятельно в соответствии с параметрами.

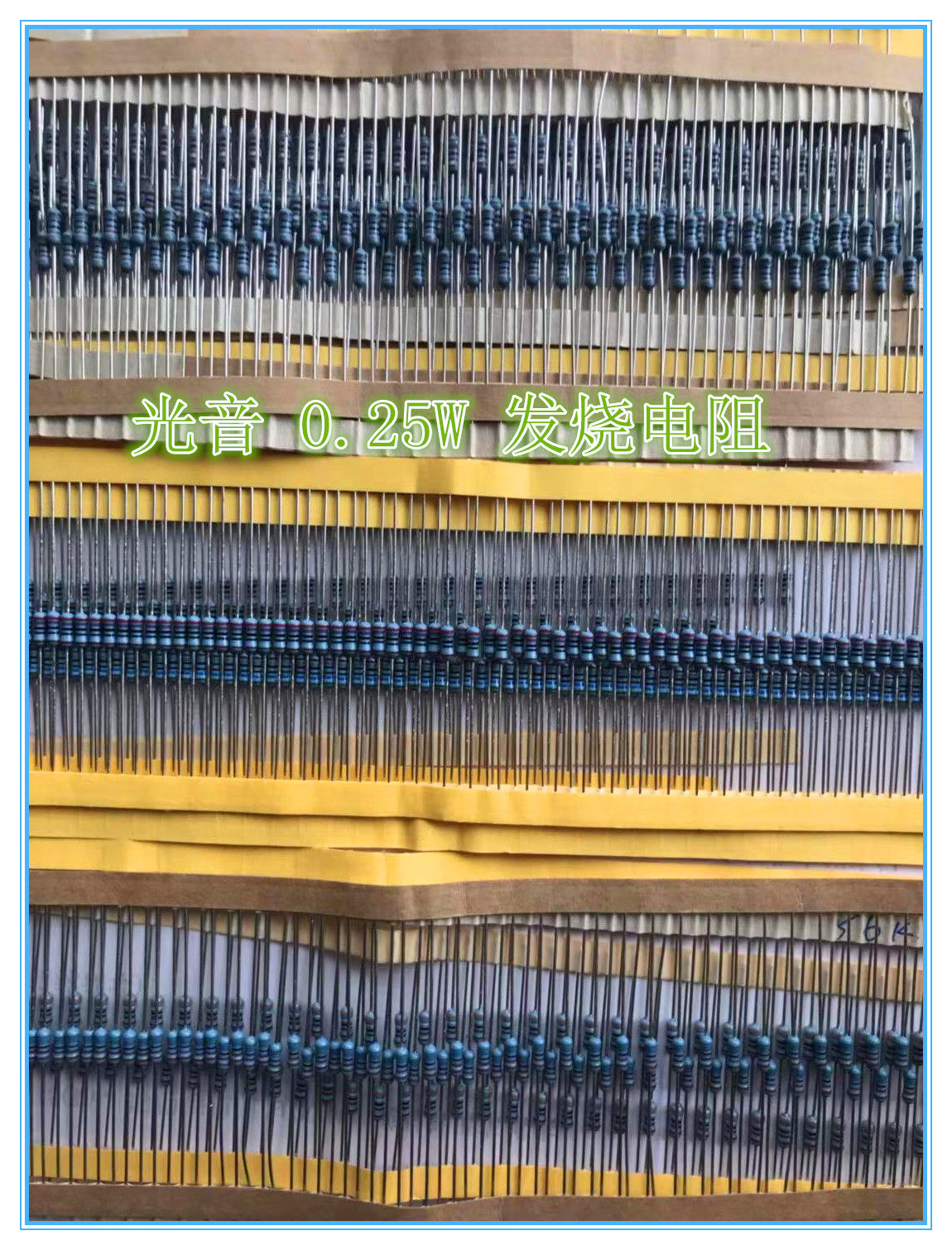

Примечание. Используемые компоненты включают в себя: резистор-0.25W Импортированный оптический и аудиоспись

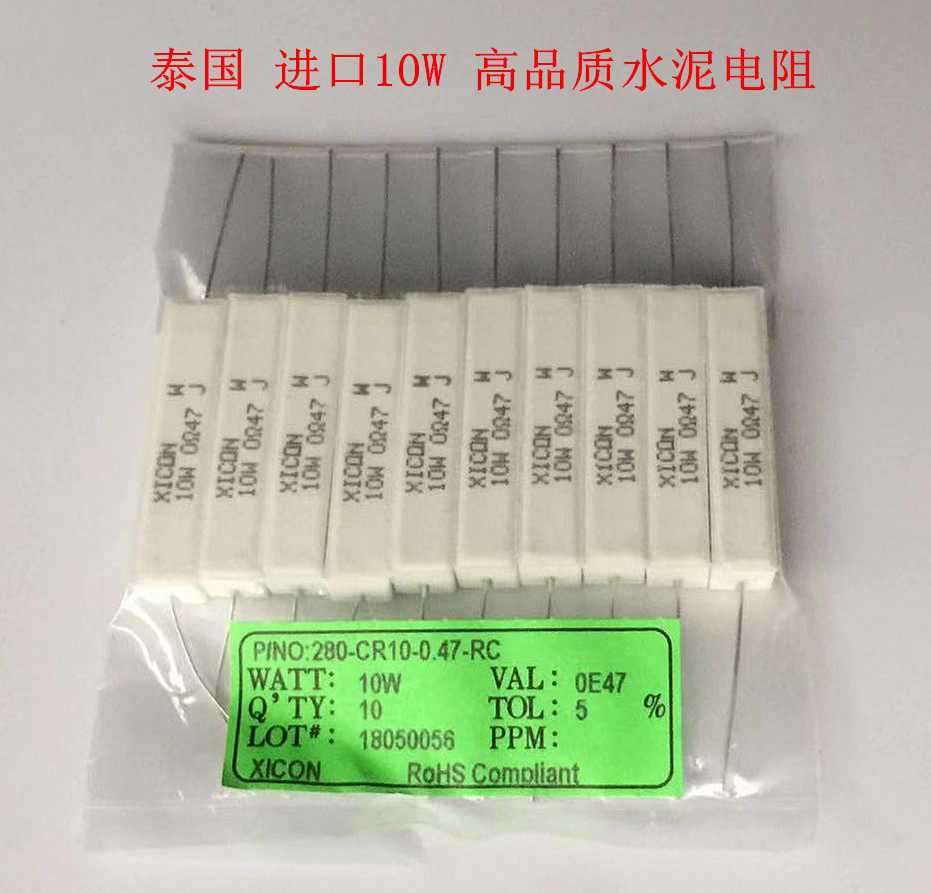

Высококачественный цементный резистор из медного ноги толщиной 10 Вт, резистор Panasonic 3 Вт
Конденсаторы - Siemens, Philips, Red Wm Motor, немецкий ERO, Швеция,
Японская Эльна, японская панасоника и т. Д. .............
↓↓↓мешать беспоbroundingterterterrредизнесменную ентищенменменменпоминающему Дуенок
https://item.taobao.com/item.htm?spm=a2126o.11854294.0.0.b6944831mlbw5y&id=606397534615
Предисловие

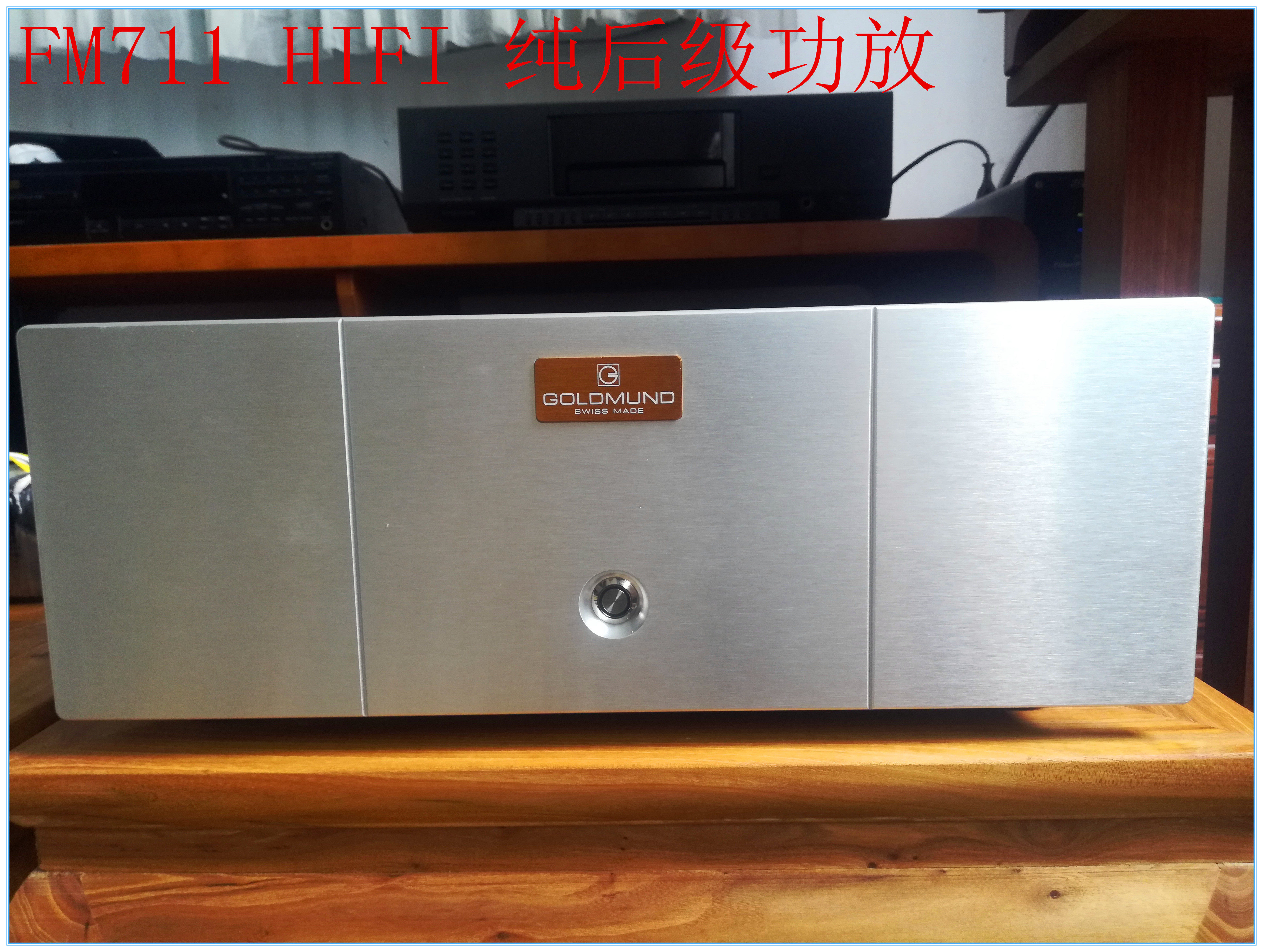

Схемы этой платы печатной платы в основном изготовлены из проводки в соответствии с основной линией оригинальной машины, и невозможно подражать звуку оригинальной машины точно одинаково. FM выглядит просто и не видит каких-либо компонентов высшего класса с лихорадкой, но звук такой красивый. На самом деле, аудио усилители чрезвычайно просты и не сложны. Они могут сделать много людей, но очень сложно создать хороший звук, поэтому FM настолько дорог ... как мы все знаем, каждый компонент, проволока, шасси, паяль, производственный процесс, дизайн и т. Д. тесно связаны. Схемы и компоненты можно легко получить, но нелегко понять, какие материалы, свинцы, терминалы соединения, припоя и т. Д. Из платы ... поэтому дизайнерская идея этой платы печатной платы заключается в том, чтобы позволить себе играть с любимым звуком и добавлять и расширять объем установки компонентов на основе оригинальной линии, поэтому DIY -игроки могут выбирать компоненты и выполнять свои собственные исполнения.Поддерживая исходные параметры линии, вы можете использовать различные емкости и провода, чтобы получить разные стили, чтобы настроить ваш любимый звук ...
Функции:
- Двойная эпоксидная медная пластина.(Размер: 130mmx290mmx2,0 мм)
- Входной конденсатор, развязка источника питания и фильтрующие конденсаторы разработаны в нескольких спецификациях для легкой замены.
- Двойная индикация выходной защиты может использоваться в качестве нормального указания панели машины.
Короткое описание:
один,Модели этой схемы усиления и компонентов относятся к транзисторам, выбранным исходной машиной. Поскольку эти транзисторы были в долгосрочной перспективе, они были прекращены в течение многих лет, и их трудно найти. Для стиля, близкого к оригинальному звуку, большинство транзисторов можно выбрать только для разборки. Выбирается только трубка усилителя мощности с ближайшими параметрами. Новый японский Toshiba 2SC5200.
два,Основное рабочее напряжение этой платы усилителяDC +/- 60-70VЛучше между ними, конечно, более низкие также доступны. Силовой трансформатор выбирается для двойного 45-50 В, и два канала должны быть разделены более чем на 650 Вт, и два единицы должны быть независимо использоваться в течение более 400 Вт. Фильтрующие конденсаторы могут быть установлены независимо на плате, и каждый из них имеет диаметр 10000 мкв/80 В-100 В 35 мм.Двухканальные конденсаторы общего фильтра составляют 15000-30000UF/100 В.Бренды конденсаторов выбираются в соответствии с их личным любимым тоном. Если вы хотите иметь лучшую низкую частоту, используйте американскую Sibi или японскую химическую вещество.
Если внешнее устройство фильтрации отделено, вы можете выбрать конденсаторы 100 В и 470 UF, такие как немецкая ROE или Philips.
три,Вход питания защиты динамиков составляет 12-18 В, а ток составляет 500 мА или более.
4. Настраиваемое выходное напряжение трансформатора: двойное 50 В, двойное 15 В и выше 650 Вт. (Метод отладки, фотографирование и отправкаПолем
Если на доске есть какая -либо оптимизация и улучшения, новая модель действительно полученная. Спасибо за вашу поддержку ...

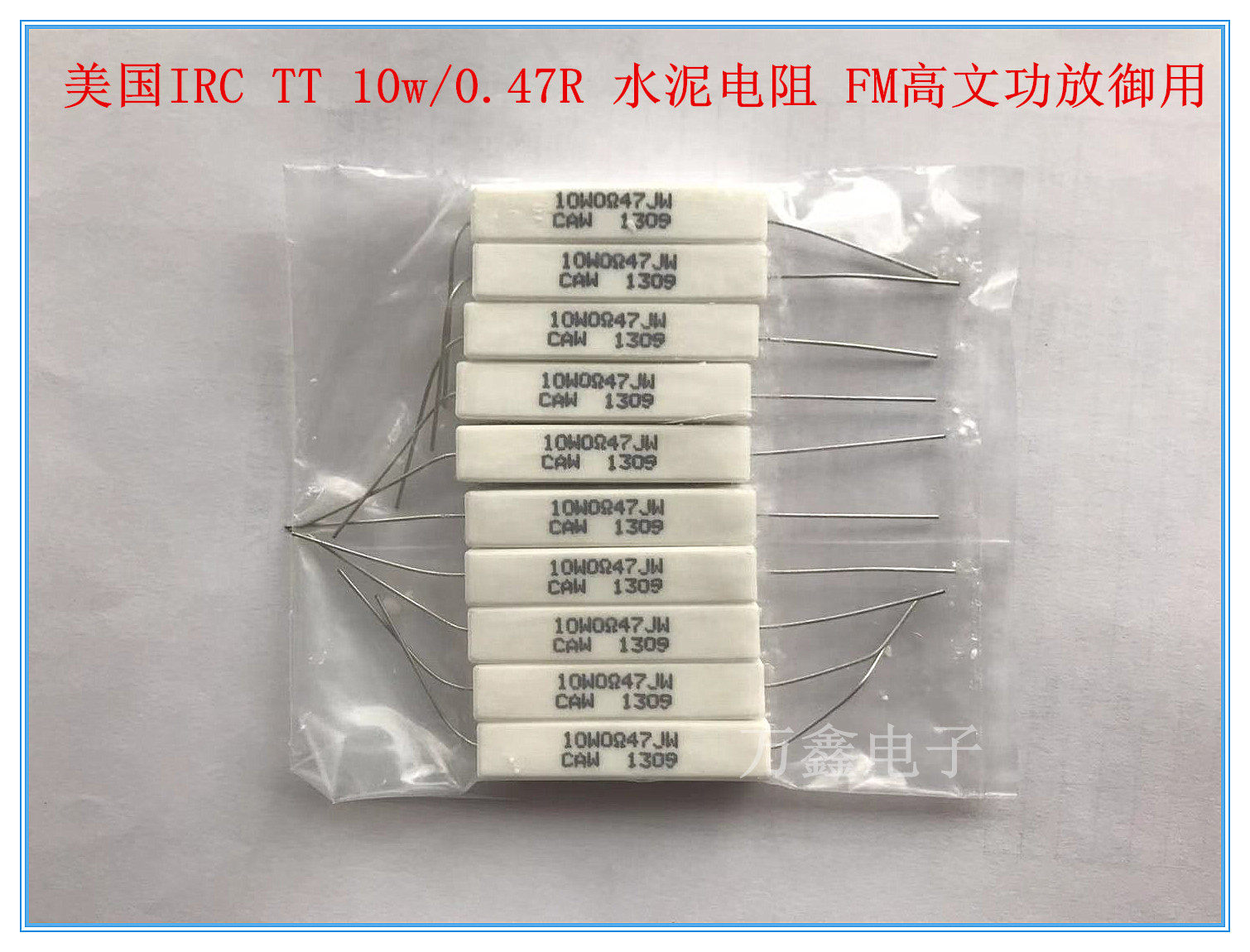

Оригинальный Thai Xicon или US IRC TT 10W/0,47R Цементный резистор FM Высокий литровый усилитель
