Отправить доска аудио декодер Lhyly Audio IIS
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

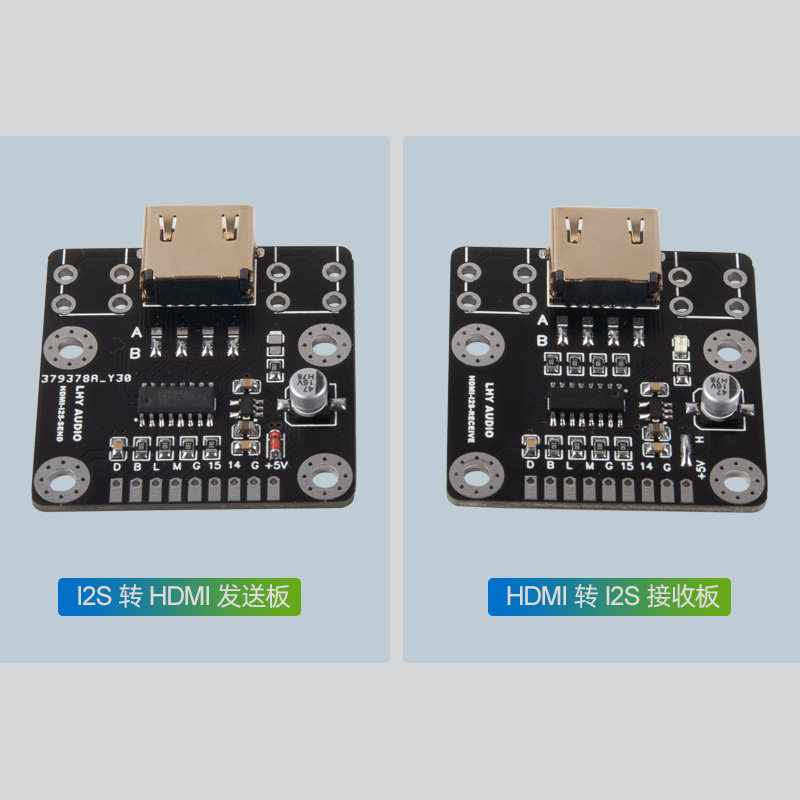

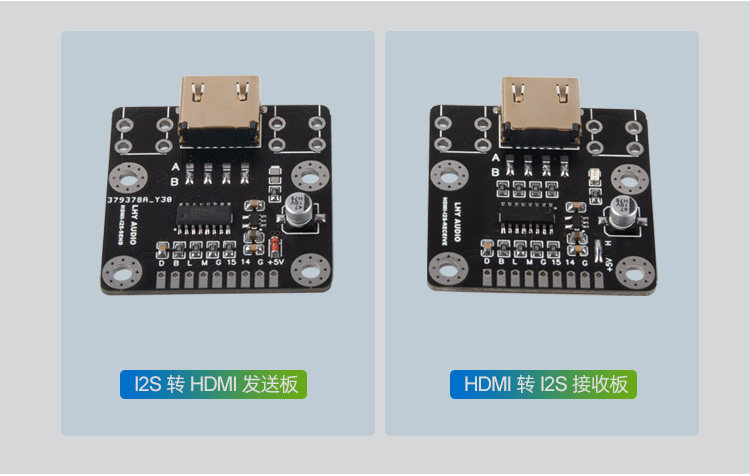

| Цвет: | HDMI в IIS принимающую доску, I2s в HDMI отправляющую доску, Получить доску+отправка доски пары |
Эта плата преобразования функций является HDMI для входной платы сигнала IIS с использованием высококачественных компонентов, выделенных чипов обработки сигналов, ультра -уровне напряжения напряжения LDO, обеспечивающего 5 -В питание через интерфейс HDMI или отдельную мощность 5 В, с инструкциями мощности светодиодной системы.
Напоминание: интерфейс HDMI этой платы преобразования, интерфейс HDMI нетрадиционного AV оборудования, не может подключиться к телевизору, установленное ящик, AV -усилитель и другое оборудование, которые ограничены аудио -цифром или CD и цифровой трансляцией. Из интерфейсов HDMI для интерфейсов HDMI. Если вы не знаете, вы можете связаться с консультацией по обслуживанию клиентов, если не знаете.

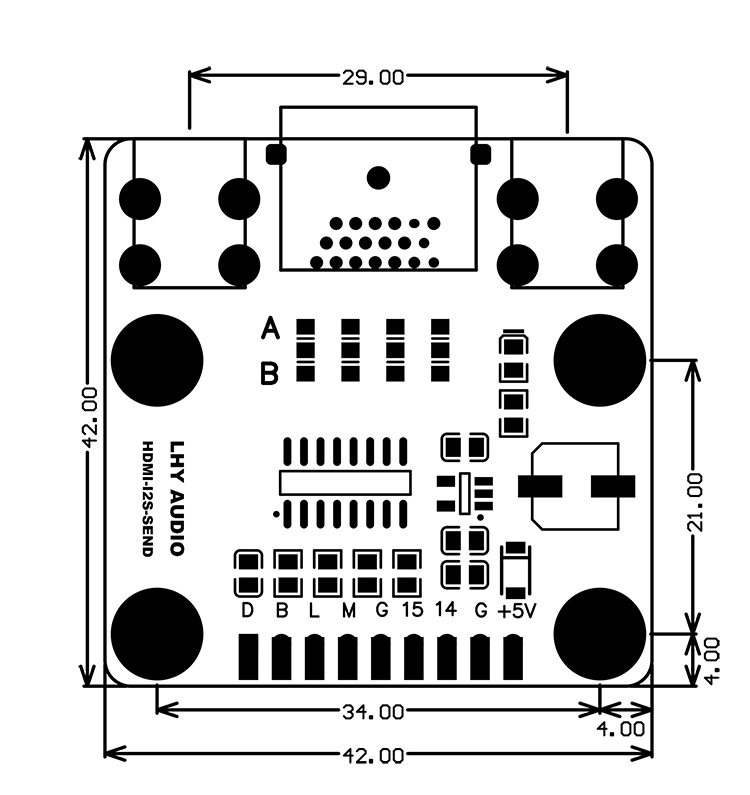

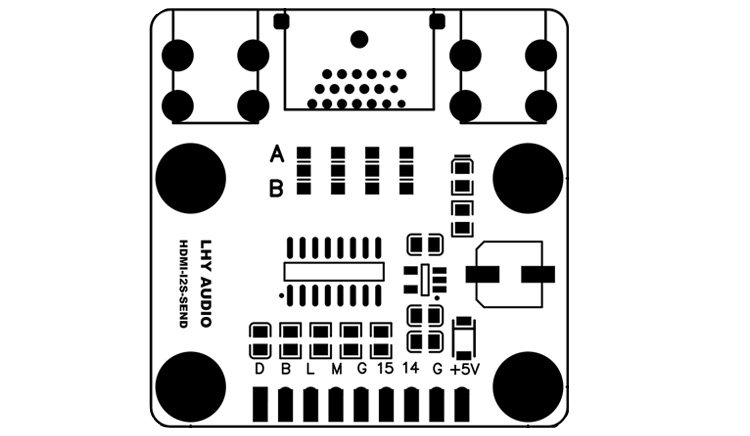

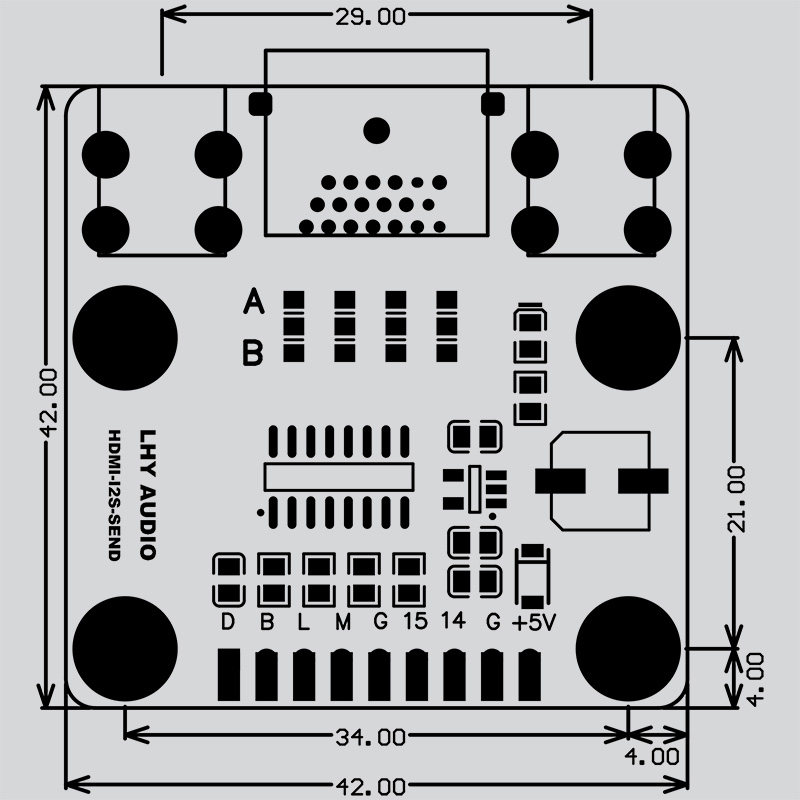

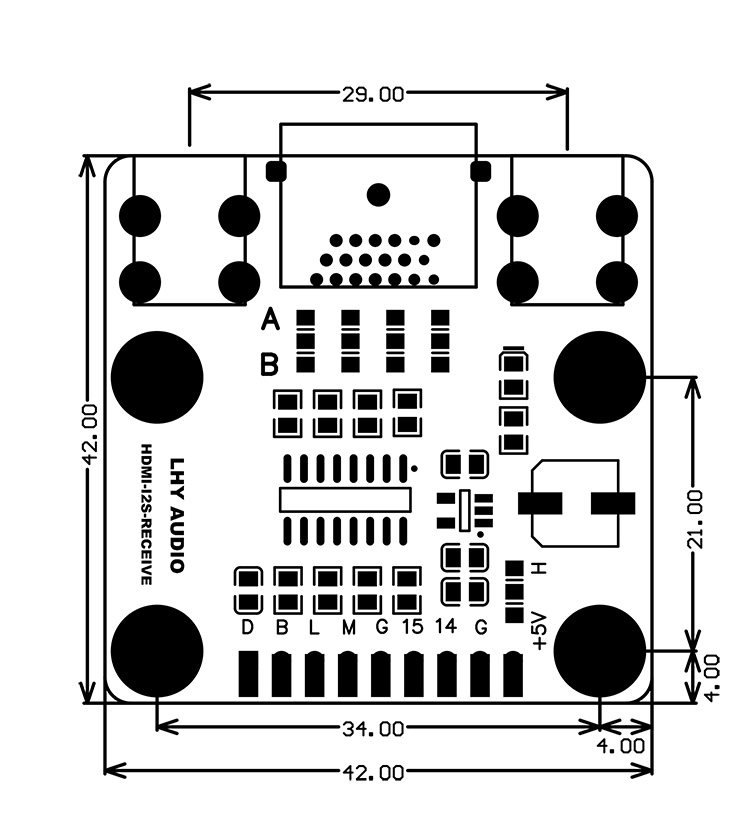

Дизайн схема
Описание выходного интерфейса DSD 14 или 15 футов
| D | B | L | M | G | 15 | 14 | G | +5V |
| DATA | BCK | LRCK | MCLK | GND | DSD | DSD | GND | +5V |
| I2s сигнал | DSD -сигнал | |||||||
| MCLK | MCLK | |||||||
| LRCK | DSD_L | |||||||
| BCK | DSD_CLK | |||||||
| DATA | DSD_R | |||||||
Определение ввода сигнала интерфейса HDMI Поддержка дифференциала I2S или дифференциал DSD Digital Audio Signal вход
PCM DSD

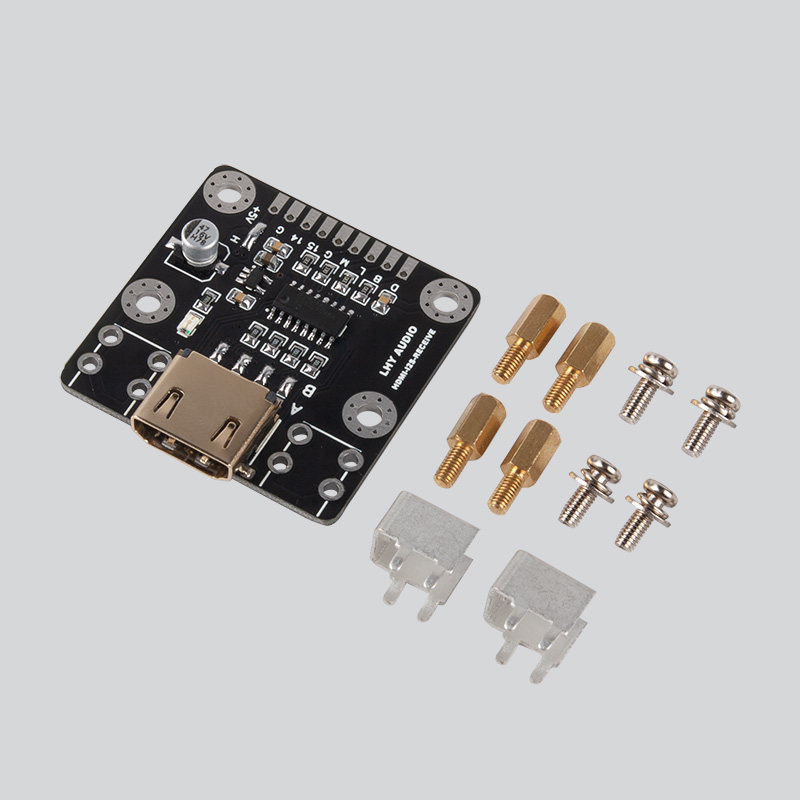

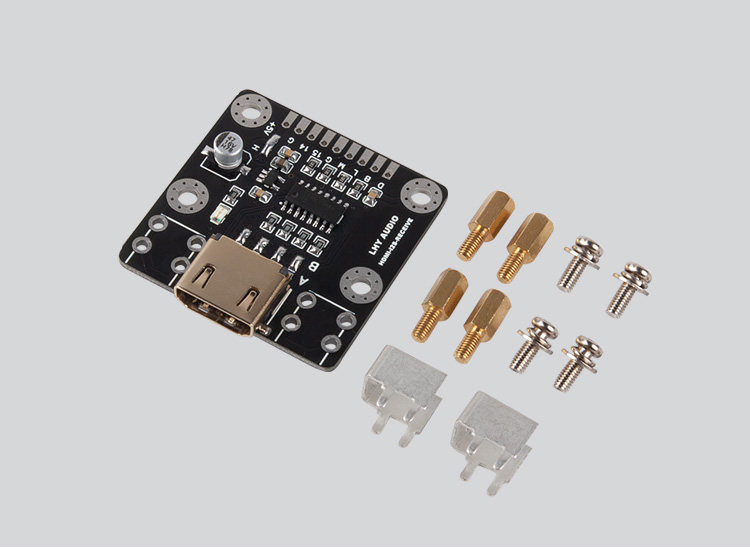

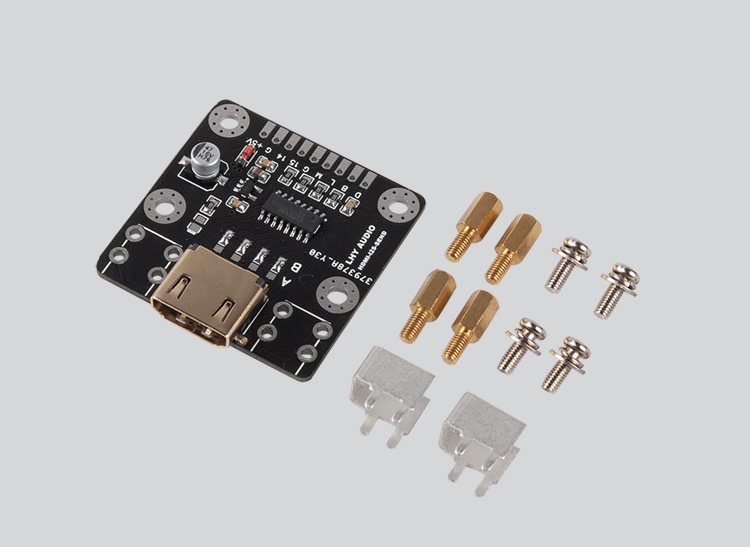

HDMI в IIS принимающую доску с винтовыми аксессуарами
--------------------------------------------------------------------------

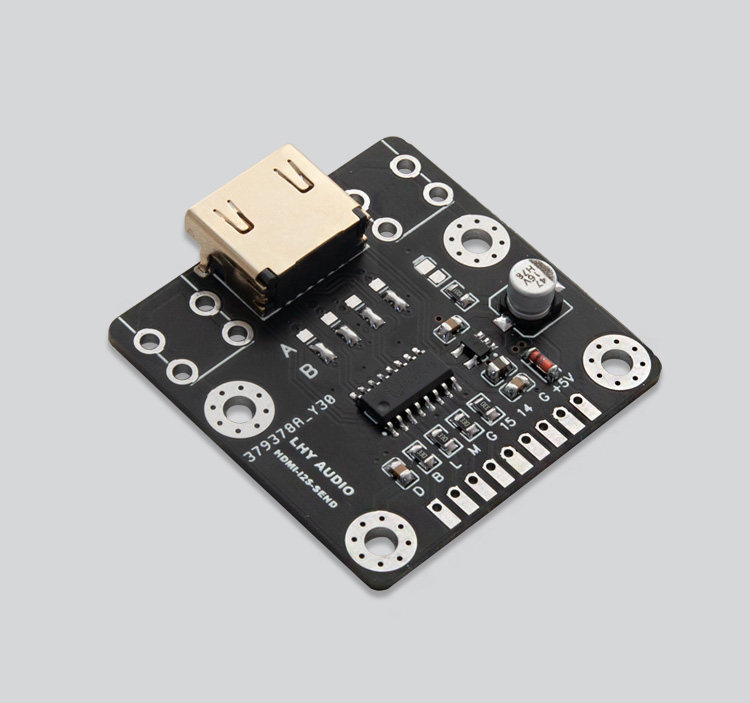

I2s на HDMI отправляющую доску с винтовыми аксессуарами
--------------------------------------------------------------------------
Карта данных
