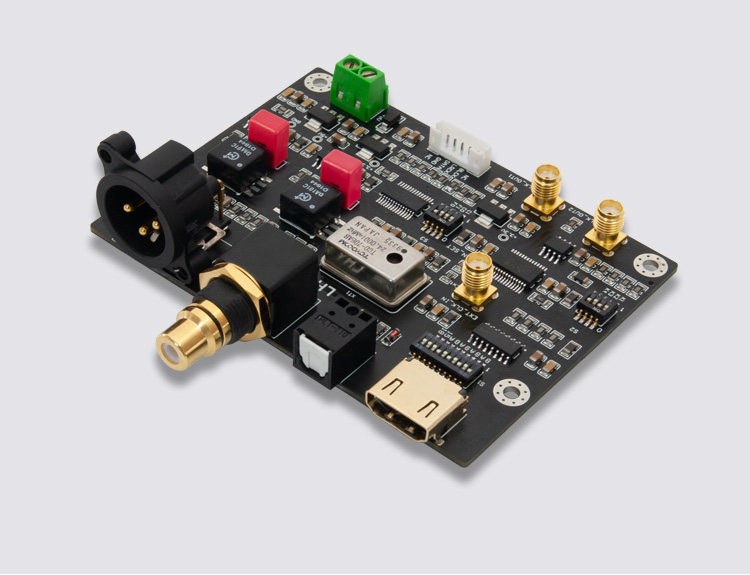

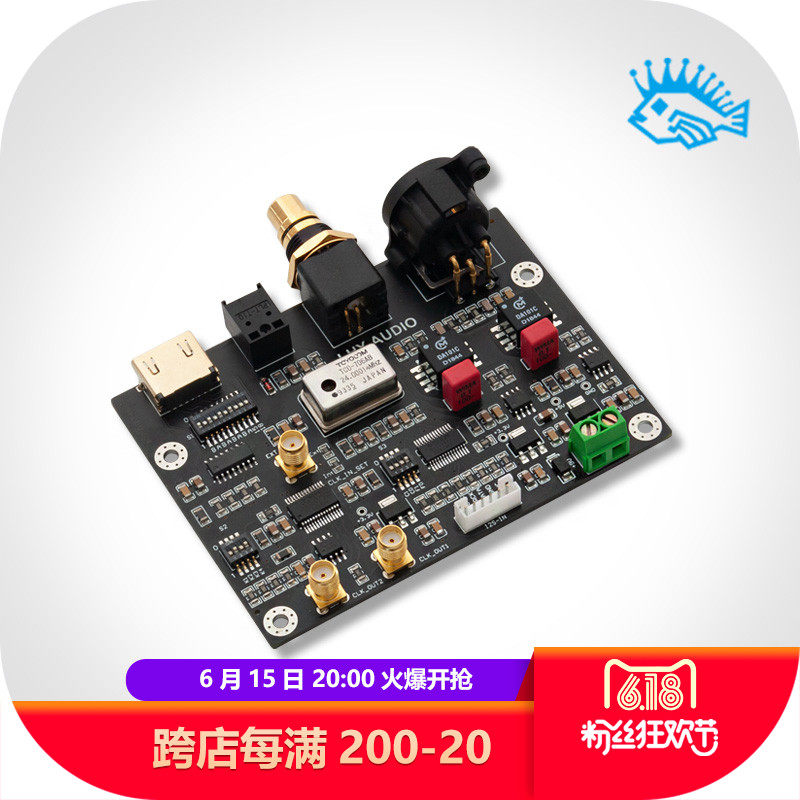

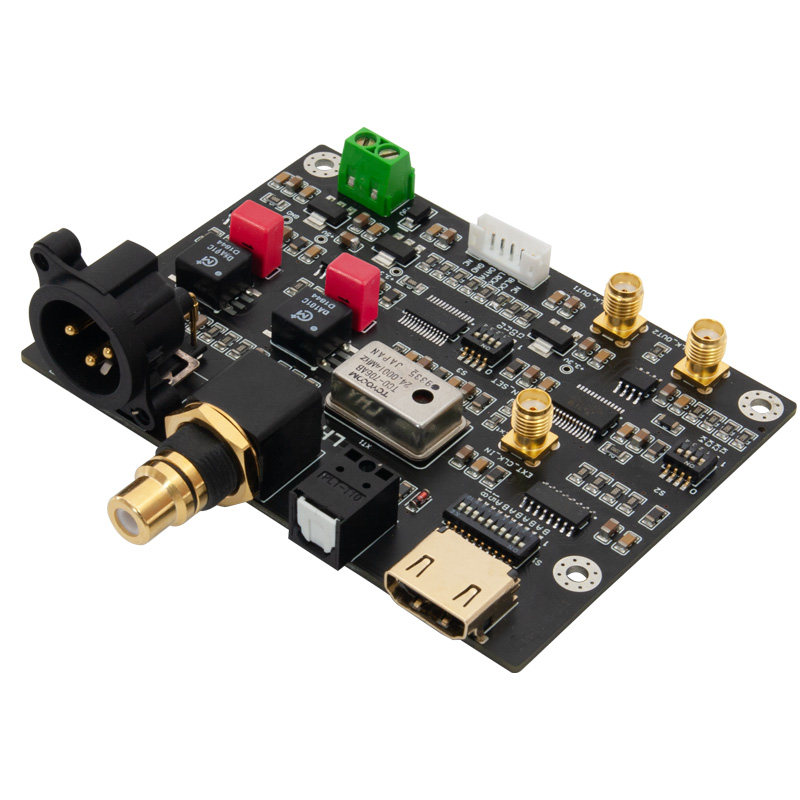

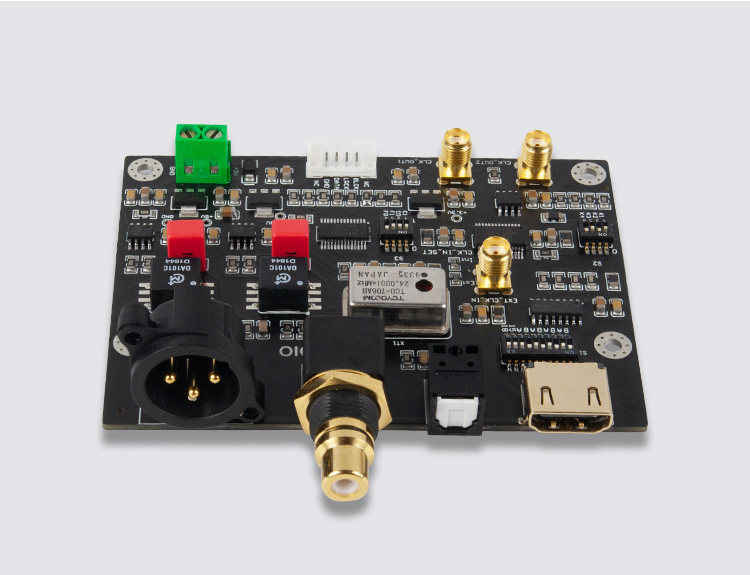

CDPRO2 CDM3/4/9 Включите цифровую выходную плату IIS для типа I2S I2S в SPDIF OCXO Clock
Цена: 3 973руб. (¥188)
Артикул: 646565939538
Доставка по Китаю (НЕ включена в цену):
127 руб. (¥6)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:老虎鱼官方店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥243руб.
¥8.8186руб.
¥46972руб.
¥0.511руб.
Функции

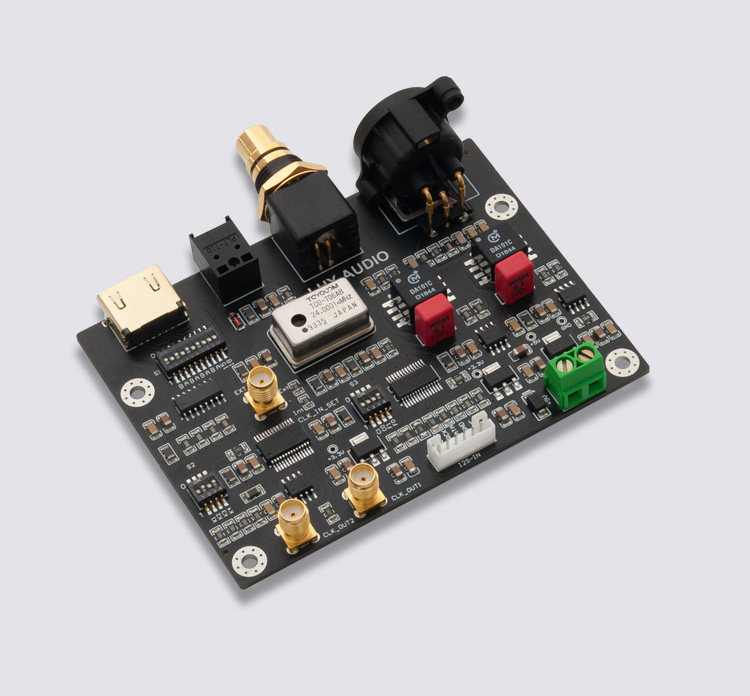

Эта коаксиальная выходная плата предназначена специально для различных цифровых поворотных столов, таких как плата Philips 310, CDM3/4/9, CDM12, CDPRO2 и другие цифровые повороты.Есть три основные функции:

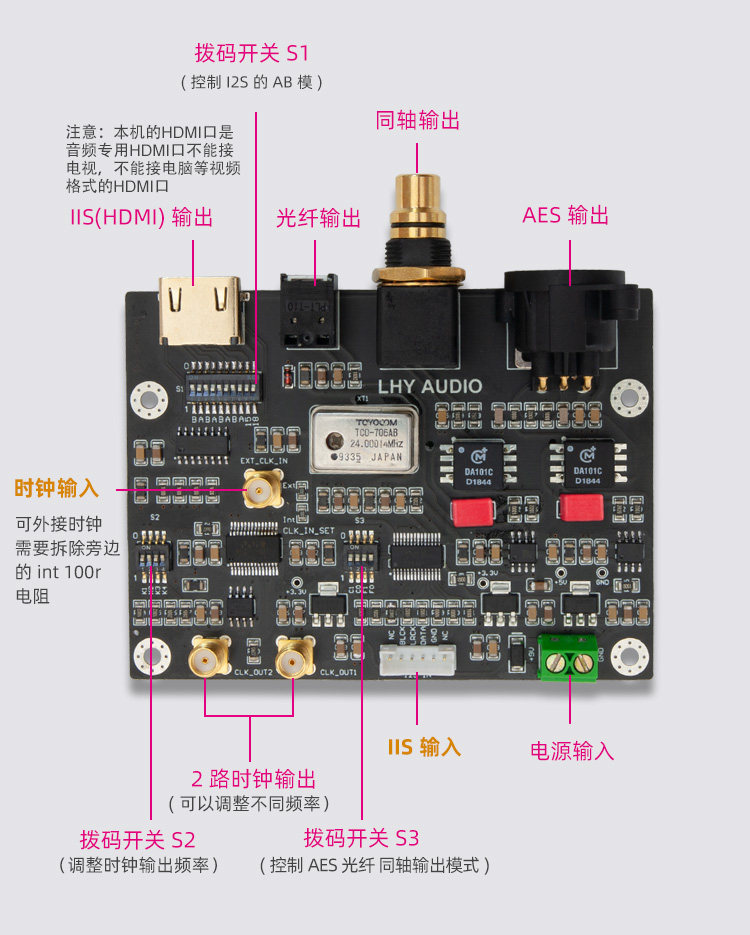

- Преобразовать сигнал IIS в сигнал SPDIF коаксиальной оси через 2 DS8921 в качестве драйвера сигнала, а затем через цифровой трансформатор изоляции DA101C (может быть обновлен до SC947-02LF), экспортируется в RCA/BNC/Optical Fiber, AES, и поддерживает Mono Mode.
- Сигнал IIS управляется чипом LVDS и выводит его в интерфейс HDMI-IIS (режим A/B может быть установлен через 10-значный переключатель циферблата), который может быть совместим с декодером большинства текущих HDMI- IIS входной интерфейс.(Формат данных интерфейса CDPRO2 IIS, большая часть текущего декодера не может быть декодирована напрямую)
- В то же время экспортируется второй тактовой сигнал. В часах используются новые импортированные TCOX+PLL. Существует две группы выводов тактовой частоты, CLKOUT1 (Driver DIT4192), и CLKOUT2 может обеспечить сигналы тактовых сигналов к поворотному столу.В то же время, с портом ввода часов на плате, вы можете использовать OCXO 10 МГц или вход тактового сигнала для ввода обновления вместо стандартного кристалла VCXO;

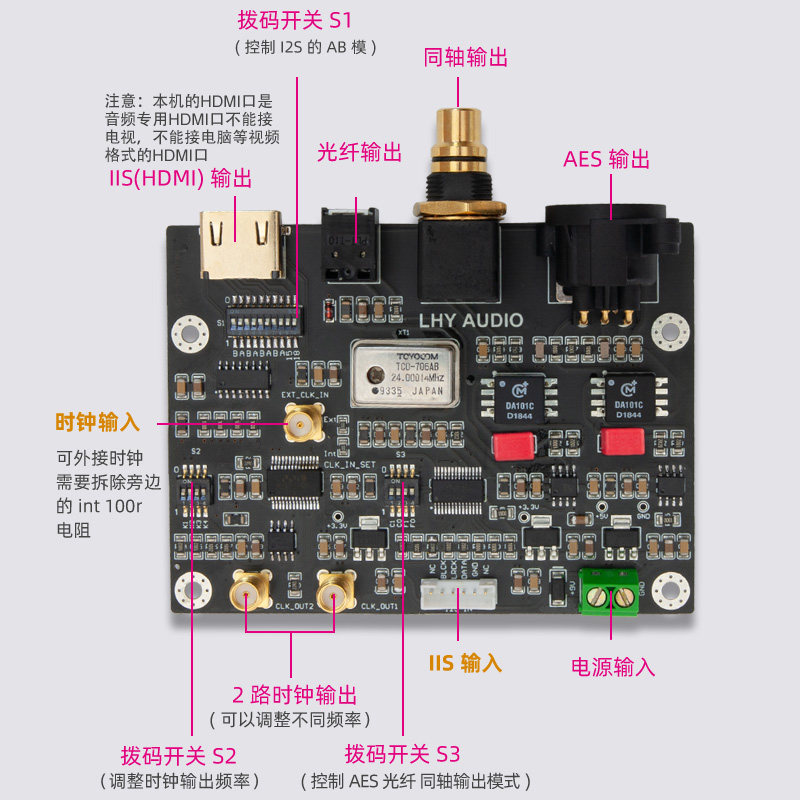

Технические характеристики
| Входной интерфейс: | I2s (CDM3 4 9 CDpro2 Sony и т. Д.) |

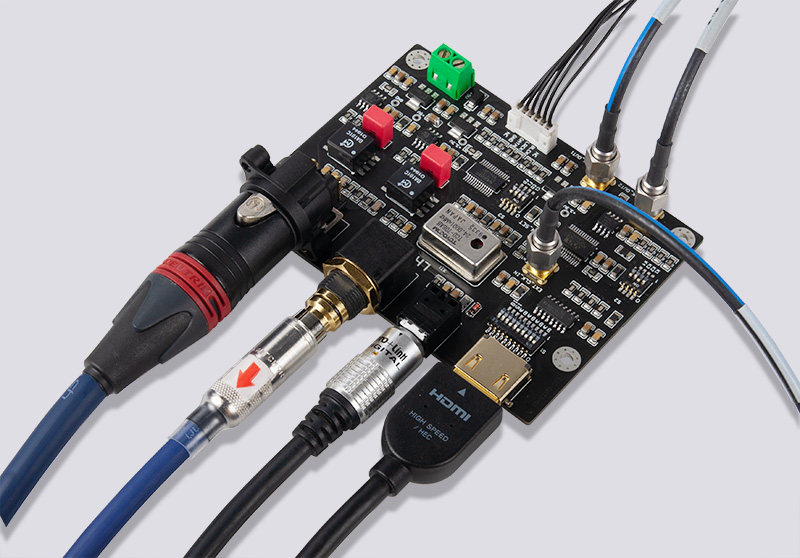

| ВЫХОДНЫЙ интерфейс: | Коаксиальная ось, AES, Fiber, HDMI-IIS |
| Ввод часов: | Завершение vcxo+pll, вы можете подключить ocxo, 铷 铷 铷 b и т. Д. |
| Вывод часов: | 8.4672/11.2896/12.288/16.9344/22.5792/24.576 МГц |
| Поддержка I2S (HDMI): | Самый высокий 192K/24 -битный, вы можете установить режим A/B |
| Фотовая/Коаксиальная/AES Поддержка: | Максимум 192K/24 -битный |
| питаться от: | DC7~9V, 0.5A |

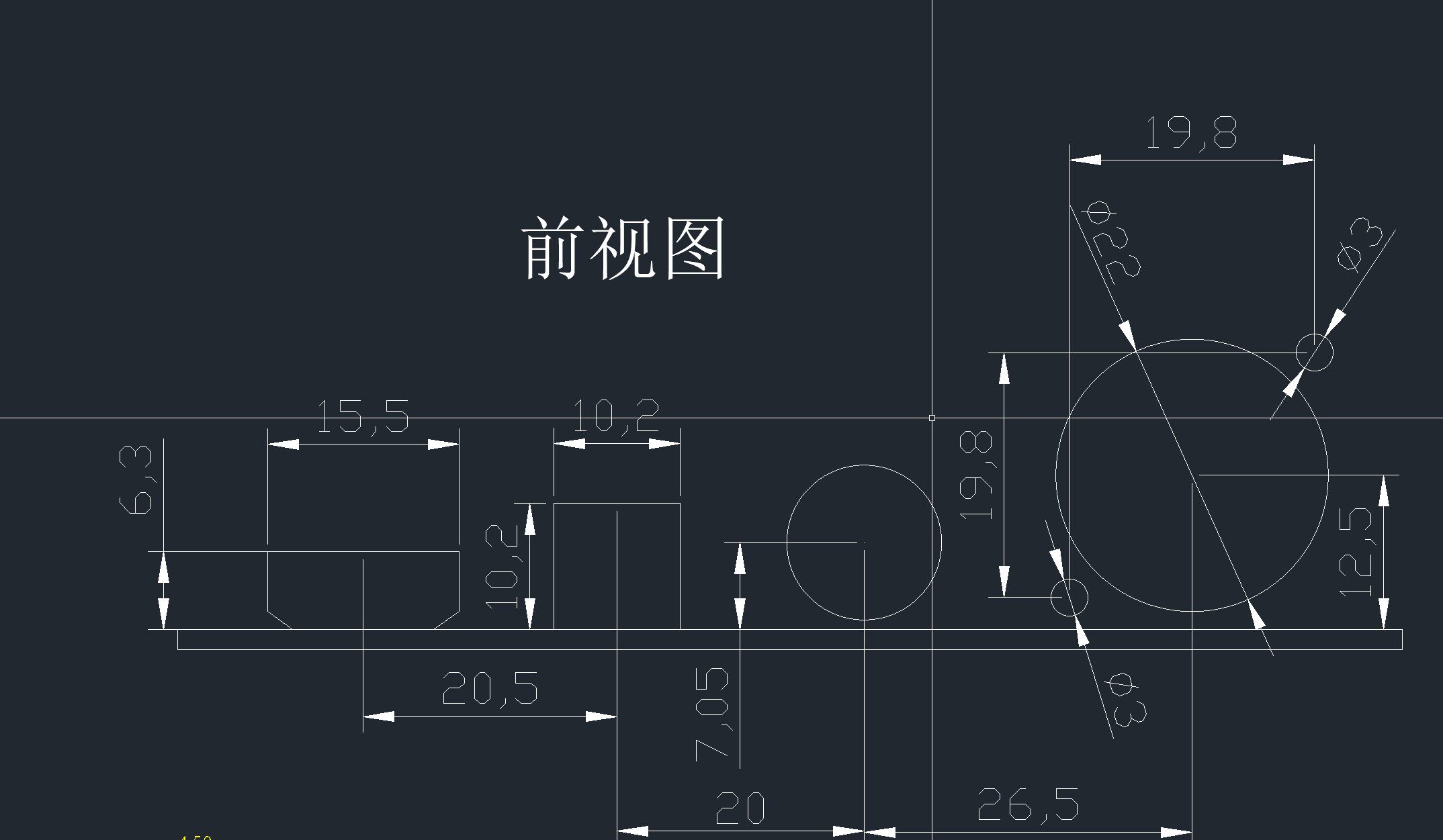

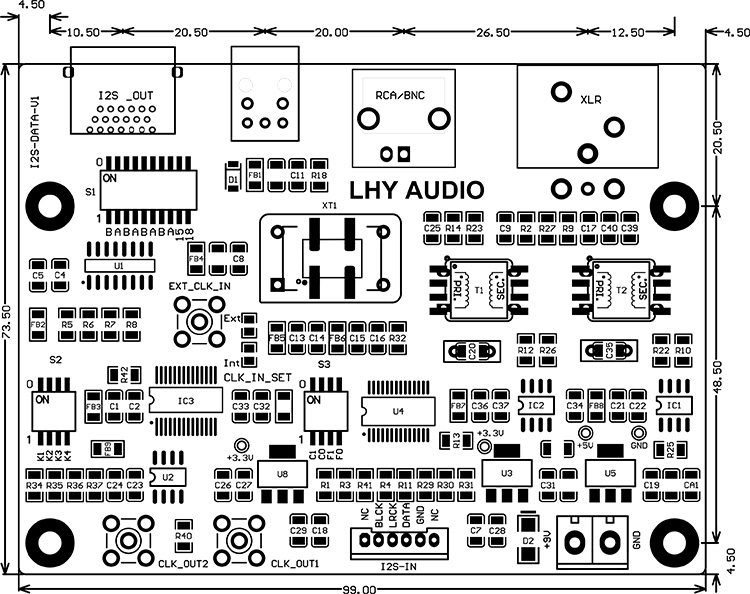

| размер: | 99x74mm |
-----------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------
