Описание товара
- X250.5
- X350.5
- X150.2
- X260.5
- X600.5
| Цвет: | X250.5, X350.5, X150.2, X260.5, X600.5 |
В сознании большинства поклонников DIY-аудио Nelson Pass имеет статус почти крестного отца. В дополнение к его первоклассным навыкам проектирования усилителей, усилители, которые он спроектировал и произвел, не только обладают детальным качеством звука и мощной тягой, но, что еще более редко, Нельсон Пасс всегда публикует свои принципиальные схемы и даже часто обсуждает и общается с любителями DIY.Нельсон Пасс в первые годы помог разработать множество классических усилителей для многих производителей аудио, а также помог Threshold создать множество незабываемых усилителей. Однако в 1991 году Нельсон Пасс покинул Threshold и основал Pass Labs под своим именем. Усилители серии Aleph с двухкаскадным усилением и несимметричным выходом, несомненно, подняли статус Nelson Pass как мастера на новый уровень.
Pass Labs производит новые продукты уже более десяти лет.Даже усилитель мощности X-1000 с выходной мощностью до 1000 Вт по-прежнему может хранить секрет изысканного качества звука. Ключ заключается в запатентованной технологии Nelson Pass «Суперсимметрия», которая использует лишь очень небольшую отрицательную обратную связь для достижения чрезвычайно низкого уровня искажений, используя две несимметричные линии чистого класса А для дифференциального усиления.В отличие от обычных балансных схем, которые применяют отрицательную обратную связь к положительно-фазовому и инвертирующему усилению соответственно для уменьшения соответствующих искажений, суперсимметричная архитектура используется для настройки характеристик положительно-фазового и инвертирующего усиления, чтобы сделать их более согласованными.Схематическая структура «суперсимметричной схемы» чрезвычайно упрощена, но реальная реализация чрезвычайно сложна.Основная причина заключается в том, что все части двух несимметричных схем усилителя должны быть сверхточно согласованы, а регулировка смещения должна быть очень точной.Что касается заводских машин, то это практически невыполнимая задача.Вот почему усилители мощности Pass Labs продаются по очень высокой цене, даже несмотря на то, что в открытом корпусе у них не так много деталей.

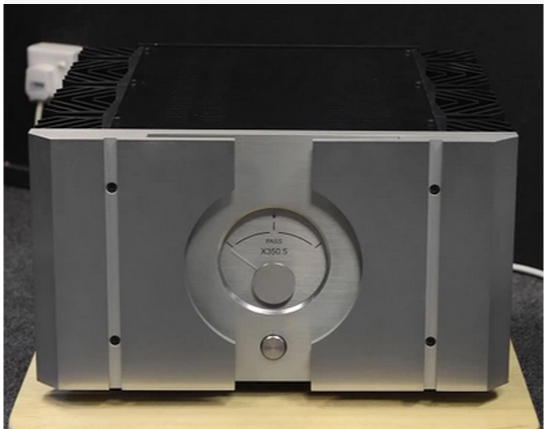

Синий индикатор X350.5 не является индикатором выходной мощности, а отображает статический ток, который большую часть времени практически неподвижен.
В настоящее время новейшими усилителями мощности Pass Labs являются серии X.5 и XA.5, которые за последние два года претерпели незначительные изменения и обновления. Серия X.5 в настоящее время включает X1000.5, X600.5, X350.5, X250.5 и X150.5, а серия XA.5 включает XA200.5.Существует пять моделей, включая XA60.5. Среди серии X.5 X350.5 можно назвать базовой моделью, поскольку это самый большой стереоусилитель мощности, производимый в настоящее время Pass Labs. Следующие далее X600.5 и X1000.5 являются моноконструкциями, а их размер и цена еще выше.
Какие улучшения есть в серии X.5 по сравнению с серией X, которая уже много лет лидирует в этой тенденции?Нельсон Пасс сообщил, что произошли значительные улучшения в трансформаторах, быстродействующих выпрямителях, фильтрах электромагнитных помех и фильтрующих конденсаторах. Кроме того, была добавлена RC-фильтрация источника питания и улучшена входная цепь входного каскада. Конечно, настройка схемы смещения для обеспечения работы чистого класса А при малой и средней выходной мощности еще более важна.Фактически, с точки зрения архитектуры схемы архитектура XA.5 все же проще, чем архитектура X.5.
XA.5 — это «чистая» суперсимметричная архитектура, имеющая всего два этапа усиления.Путем объединения двух несимметричных схем усилителей на полевых транзисторах с первым общим истоком и вторым общим затвором стоки первого каскада этих двух несимметричных схем соединяются электрическим набором, что позволяет компенсировать искажения и шум на обоих концах прямого и обратного усиления.Кроме того, во второй ступени параллельно используется большое количество МОП-транзисторов для улучшения выходного тока.Что касается серии X.5, к внутренней части добавлен дополнительный уровень «истокового повторителя», позволяющий параллельным кристаллам питания работать в режиме с общим стоком. Структура схемы также очень упрощена, но выходной ток выше, чем у серии XA.5.
Поскольку структура схемы усиления Pass X350.5 очень проста, внутренние фотографии выглядят очень легкими и освежающими.Фактически, помимо того, что схема усилителя мощности расположена близко к радиаторам с обеих сторон, трехмерный архитектурный дизайн центральной области также является важным фактором ее простоты.Большой силовой трансформатор размещен отдельно в металлическом шасси внизу для дальнейшего усиления экранирования. Верх металлического шасси также можно использовать в качестве опоры для размещения шести больших конденсаторов силового фильтра и платы усиления наверху.Конечно, верхушки шести больших конденсаторов силового фильтра соединены толстыми металлическими пластинами вместо проводов, на что тоже стоит обратить внимание.
Простая функция силового каскада также делает заднюю панель Pass X350.5 очень простой.Разъемы динамиков с большими вращающимися ручками можно использовать только с Y-образными проводами динамиков, но их можно легко и надежно зафиксировать.Входной конец оснащен набором симметричных и несимметричных клемм. При использовании несимметричного входа вставьте в симметричную клемму специальный U-образный закорачивающий стержень, чтобы закоротить инвертированный сигнал на землю.Особенностью является часть в правом нижнем углу, которая выглядит как обычный разъем динамика.Они не являются разъемами динамиков, а используются для подключения 12-вольтового триггерного сигнала запуска постоянного тока.
Ультракратная панель нового поколения прохода на самом деле представляет собой комбинацию двух слоев внутри и снаружи. Внутренний слой представляет Внешний слой, обработка резки в относительно сложную форму, комбинация двух слоев внутри и снаружи становится довольно отличительным, как доминирующим, так и не вульгарным.
Получитель: 30 дБ
Выходная мощность: 350 Вт x 2 @ 1% THD, 1 кГц, 8 Ом
Максимальное выходное напряжение: +/- 90 вольт
Максимальный выходной ток: +/- 20 Амплель коэффициент демпфирования: 250, 8 Ом
Скорость нарастания: +/- 50 В/мкс
Частотная характеристика: -3 дБ при 1 Гц, -3db при 100 кГц
Входной импеданс: баланс 22 кома
Потребляемая мощность: 550 Вт.
Размер: 292 мм (h) x 483 мм (w) x 559 мм (D)
Вес: 150 фунтов
