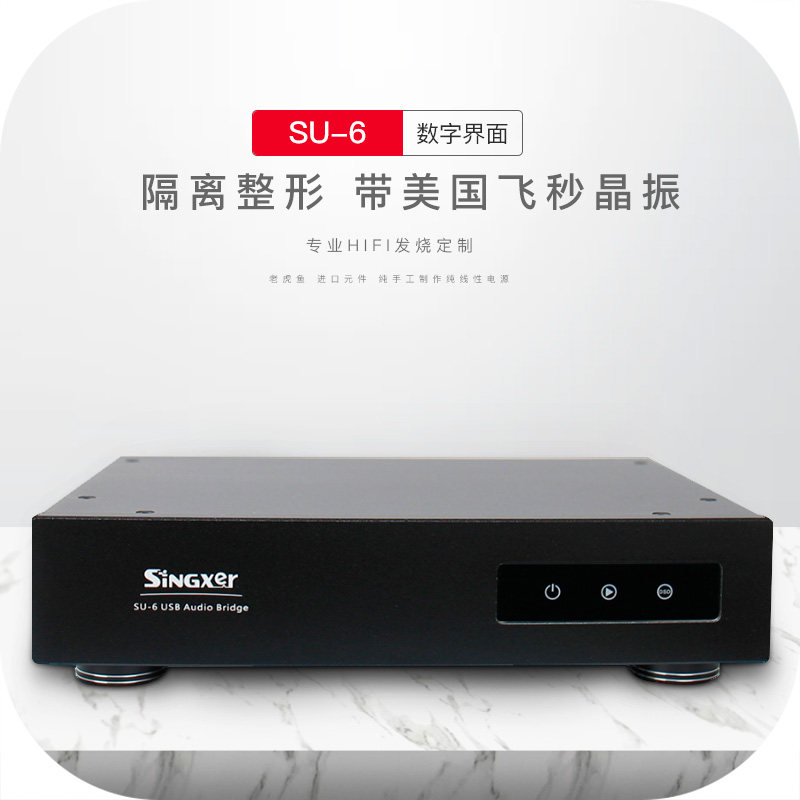

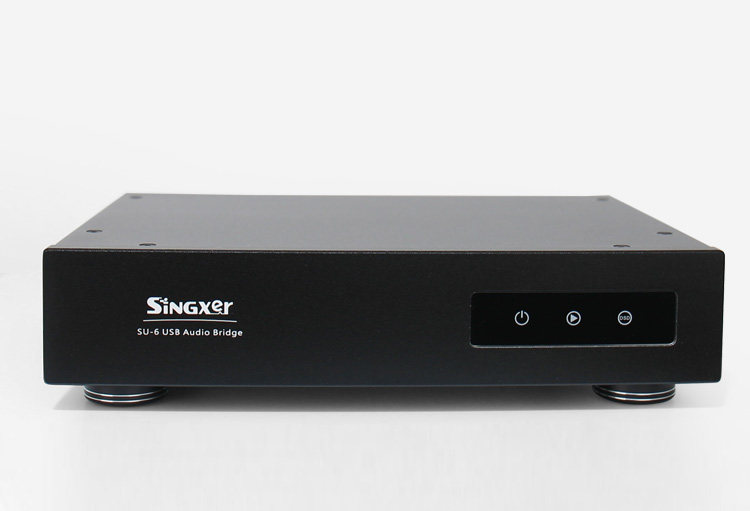

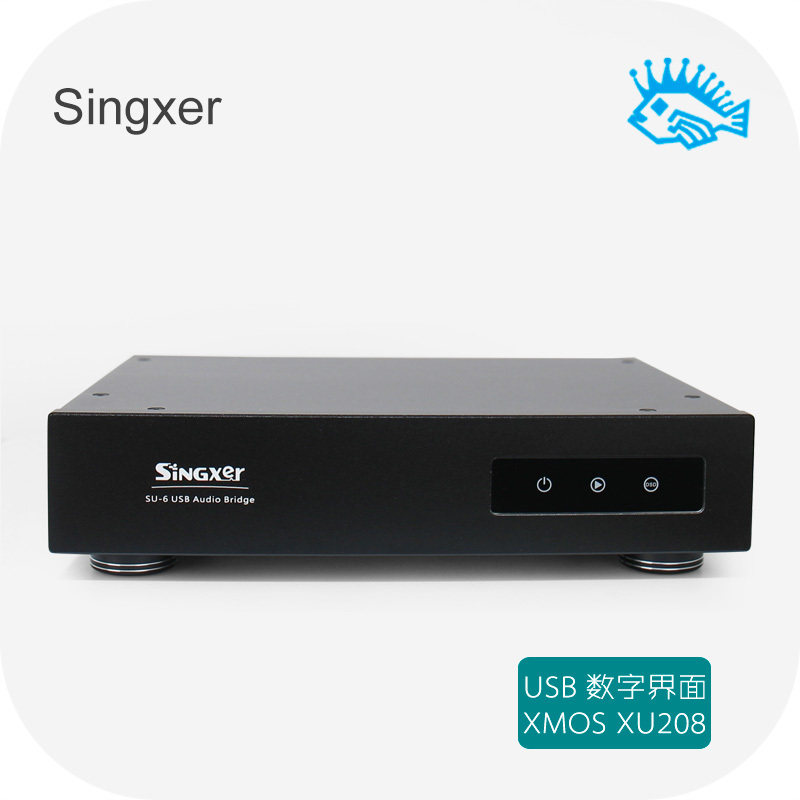

Интерфейс USB SU-6 из Singxer Ship Interface (китайский зарегистрированный товар) был официально выпущен.

В настоящее время существуют версии США, европейские и национальные версии. Все они поддерживают глобальный энергоснабжение и энергоснабжение AC 90V-240V. Единственное различие между версией заключается в том, что шнур питания отличается.

Кроме того, чтобы гарантировать, что машина, полученная каждым пользователем, является новой машиной (магазин не поддерживает 7 дней без причины, поэтому не будет возврата второй машины), продукты, продаваемые нашим магазином. Поддержите прослушивание в течение семи дней без причины, чтобы вернуть товар.
Только когда упаковка не разобрана или возникают проблемы с качеством продукта, она поддерживает семь дней без причины для возврата товара.Если упаковка демонтирована, вы не можете вернуть товар в течение семи дней.Спасибо за Ваше понимание .
Для получения последнего драйвера и информации, пожалуйста, загрузите официальный веб -сайт: http://www.singxer.com

Внедрение продукции:
   &Digital Interface NBSP; SU-6-это новое поколение высокопроизводительного USB-интерфейса Digital Audio Interface разработал новое поколение высокопроизводительных USB-интерфейсов Digital Audio, разработанных командой Singxer.SU-6-это цифровой интерфейс системой постоянной температуры.Цифровой интерфейс SU-6 использует стандартный входной интерфейс USB2.0. В то же время SU-6 имеет богатые выходные интерфейсы, включая вывод S/PDI с помощью оптического волоконного/коаксиального RCA и BNC, XLR сбалансированного AES/EBU, RJ45 и HDMI взаимодействует выходные i2s (включая DSD на сигнал), вывод часов поддерживает основные часы Mclk и часы WCLK Word.Проектирование энергосистемы оптимизирована, а в аудиозаписи используется 7,5F (7,5 млн. UF) питания.По сравнению с нашими предыдущими продуктами, в основном используются следующие четыре новых независимых технологий исследования и разработок:

    1, встроенная -в технологии допластической хирургии CPLD. Сигнал I2S после технологии синхронизации источника на основе FPGA повторно обработал сигнал I2S, тем самым исключив дополнительное дрожание, вызванное чипом изоляции.

    2, недавно разработанный алгоритм FPGA, созданный -в FIFO для буферизации данных перед выходом.

    3, использует кристалл Crysttek CCHD-957, в сочетании с независимым развитием системы постоянной температуры и системой источника питания сверхзавенно-шумоподавления с сверхнизким шумом для дальнейшего улучшения краткосрочной стабильности часов.


    4. Оригинальная система часов, все схемы всей машины применяют синхронную конструкцию часов. Среди них USB -часы используют синтез PLL из FITZH.







Технический индикатор:
Скорость выборки поддерживается каждым выходным интерфейсом:

PCM: 44.1KHz, 48KHz, 88.2KHz, 96KHz, 176.4KHz,192KHz,352.8KHz,384KHz

   [где i2s out and Wclk out поддерживают все показатели отбора проб, S/PDI и AES/EBU поддерживают до 384K, из которых волокно высокий поддерживает 192K]

DSD:2.8 MHz (DSD64) - DoP, native

     5.6 MHz (DSD128) - DoP, native

     11.2 MHz (DSD256) - DoP, native

     22.5 MHz (DSD512) - native

   [где I2S OUT поддерживает все форматы DSD, S/PDI и AES/EBU поддержки DSD128 DOP -режим DOP, из которого волокно ZUI High поддерживает DOP64]

Бит ширина: Zui High 32 -бит по сравнению с выходом i2s

    Zui High 24 -бит по S/PDI, AES/EBU

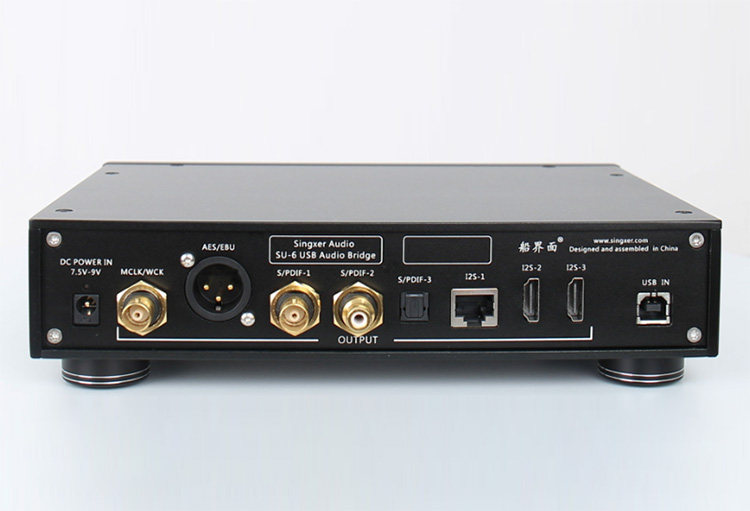

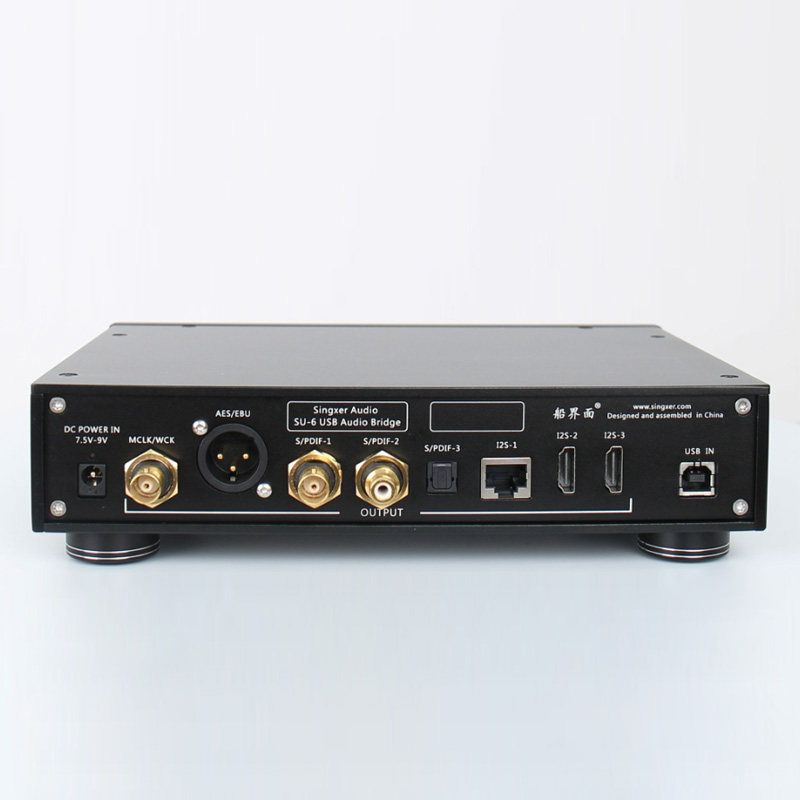

Каждый интерфейс электрические стандарты:

1. USB-входной розетка является стандартным сиденьем мать USB-B, а диапазон источника питания USB составляет 4,5 В-5,1 В;
2. Входной розетку постоянного тока принимает гнездо DC2.1 и поддерживает вход DC 7,5 В-9 В (для достижения быстрой зарядки суперконденсаторов требования к источнику питания-3А).
3. Сигнал S/PDI интерфейса BNC и выходной стандарт интерфейса RCA, уровень составляет 550 мВ (стандартная нагрузка), а выходной импеданс составляет 75 Ом;
4. Сигнал AES/EBU из выходного стандарта интерфейса XLR, уровень составляет 3,3 В (стандартная нагрузка), выходной импеданс составляет 110 Ом;
5. Выход Word Clock (WCLK) использует интерфейс BNC, уровень -TTL (не -загрузка), а выходной импеданс составляет 75 Ом;
Сигнал HDMI-I2S выводит через гнездо HDMI. Выходной четырехсторонний сигнал включает в себя сигналы MCLK, BCLK, LRCLK, SDATA. Стандартный дифференциальный уровень LVDS используется для управления импедансом при 100 Ом.Среди них PIN13-15 гнета HDMI является сигналом DSD_ON. Высокая мощность обычно работает в режиме DSD, а уровень-LVTTL; PIN18-5-В слабая выходная мощность (выходной ток меньше 20 мА). Он может использоваться в качестве инструкции подключаемого модуля интерфейса. Порядок линии I2S одинаков.
7. Выход сигнала I2S с помощью RJ45-I2S представляет собой одноверенный сигнал CMOS (5V). Выход с низкой устойчивостью. Выходной четырехсторонний сигнал включает в себя сигналы MCLK, BCLK, LRCLK, SDATA.
8. Стандарты выходного сигнала оптического сигнала для порта оптического волокна.

Планируйте детали:
1. Реализуйте концепцию дизайна матери звука, обратите внимание на конструкцию цепи питания, примените внешний вход DC, встроенный в суперкапацитратный источник питания, с высокопроизводительным, низким шумом и быстрым откликом LDO.Вся пластина использует независимый источник питания LDO до 6 лет, а часть материнской аудио -платы -это источник питания LDO на втором уровне. Среди них часы даже используют ультра -низкому шуму LDO LT, укладывая твердый Основа для обеспечения очень хорошей производительности вывода.
2. Чтобы обеспечить превосходную производительность электрической передачи, в розетке XLR используется продукт швейцарского нейтрика, USB-B сокет используется для TE, коаксиальная розетка на уровне лихорадки и RCA используется в качестве пользовательского продукта на Тайване. Полем

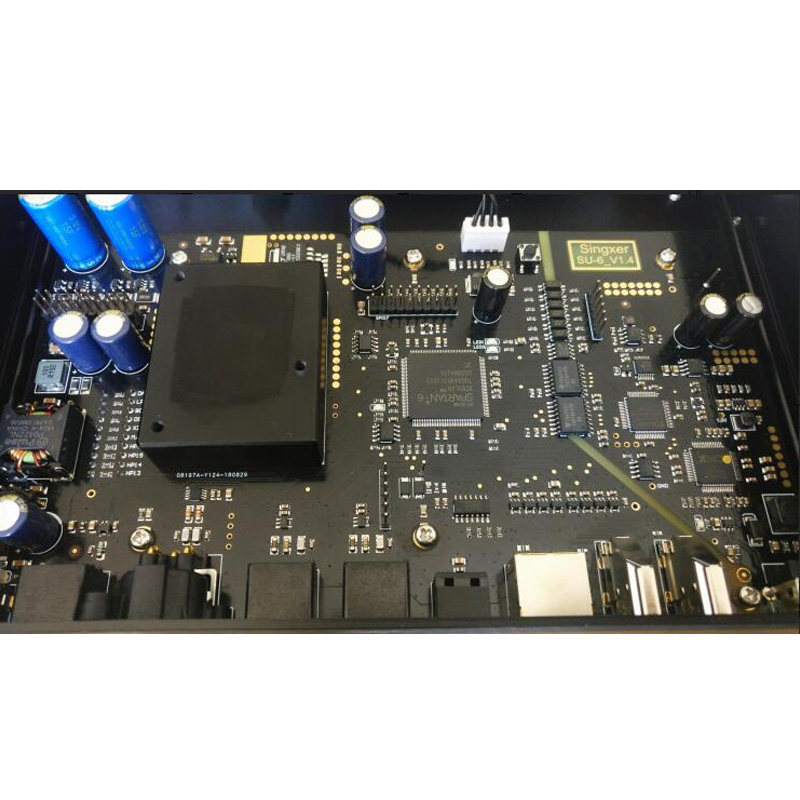

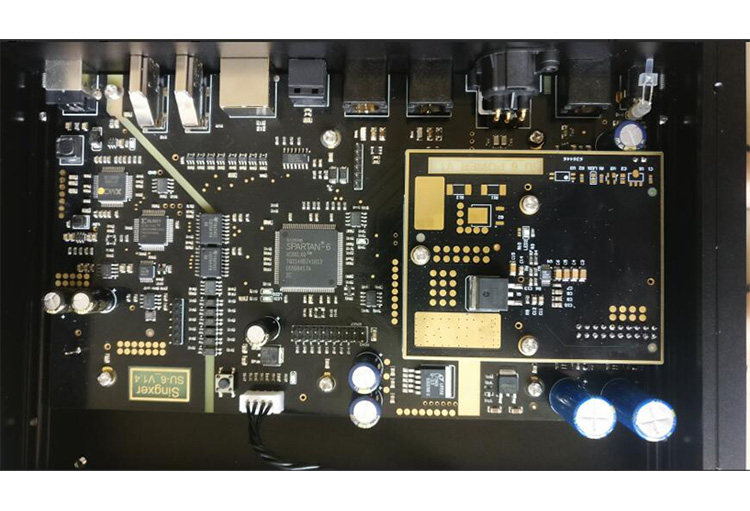

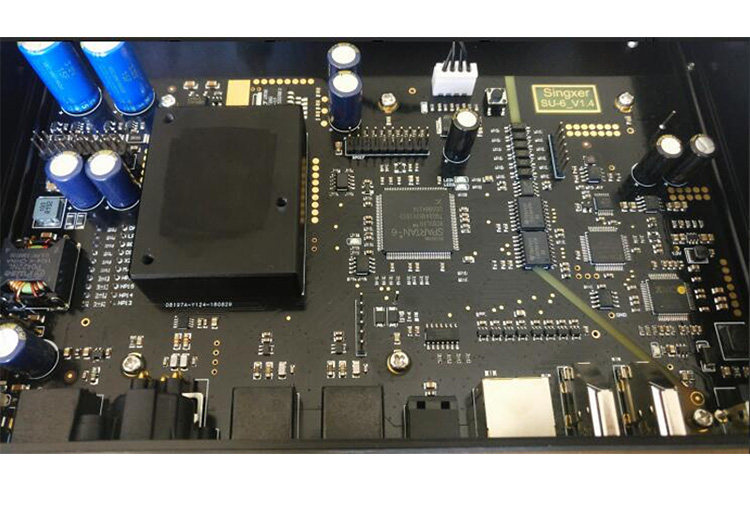

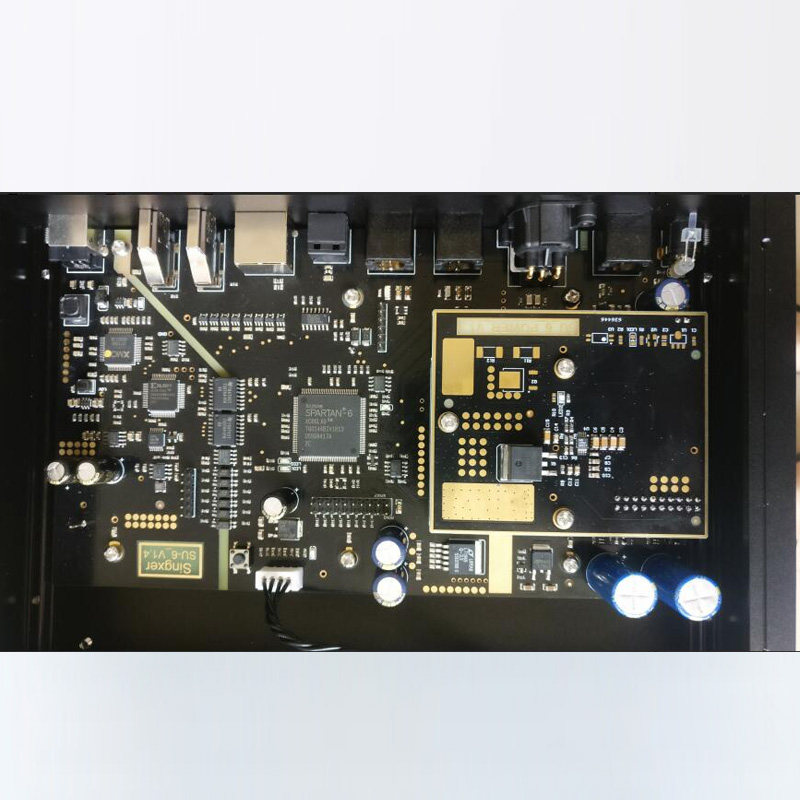

3. Аудио -материнская плата разработана с 4 -слойной платой, чтобы гарантировать, что существует полная поверхность заземления и слой питания. Способ цифрового проектирования с высокой скоростью используется для обеспечения целостности сигнала и целостности мощности всей пластины.Специальная обработка тактового сигнала, используя конструкцию сумки и точный контроль импеданса, тем самым обеспечивая качество сигнала часов и улучшая его способность против интерференции.
4. Входные и выходные сигналы следуют стандартной конструкции, особенно USB -сигнал с высоким уровнем скорости использует управление импедансом 90 Ом, а также установлен внутренняя схема защиты от статических телевизоров; независимый драйвер LVDS.


Совместимость системы:

1, Windows 7, Windows 8, Windows 10; 32/64 бит, требуется выделенный драйвер
2. Native MacOS 10.6, а затем используйте систему для управления
3, Native Linux с ядром, соответствующим UAC2, использует систему для управления (тестируется на Ubuntu и Daphile Systems, на основе платформы Intel X86)
4, Android OS 4.2 или выше, устройство должно поддерживать функцию OTG. Вообще говоря, система Android 5.0 является поддержкой по умолчанию. Рекомендуется использовать специальных игроков для ее использования.

HDMI -I2S Интерфейс Вывод:
1. Дифференциальный сигнал LVDS с уровнем 3,3 В;
2.dsd на сигнале, мощность 5 В (небольшой ток), обработанную PGA SIGNE -сигнала, и сигнал отключения не требуется;
3. DSD на сигнале может быть определен сам по себе. DSD на сигнале может быть выведен в контакт13, 14, 15 и 16 разъем.
4. Фаза PIN1-3 и PIN7-9 может быть скорректирована. Пользователи могут настроить эти две пары выходной фазы через переключатель.

Гибкая конфигурация I2S и часов:
1. Переключатель 1-4 PIN13-16 в PIN13-16, соответствующем гнездому HDMI.Если вы тянетесь к позиции, это означает, что у подножия выводится выходная функция сигнала DSD_ON;
2. Переключатель 5 и 6 - это режим вывода часов конфигурации:

   переключатель 5 Когда часы выводят MCLK, когда O, когда часы выводят WCK, когда включите;

   Переключатель 6 Настройте частоту MCLK. Когда O составляет 22,5792 м/24,576 м, когда он включен 45,1584 м/49,152 м;

 &Конфигурация NBSP; Switch 6 эффективна для CLK Out, RJ45-I2S, HDMI-I2S.

3. Переключатель 7 может установить левые и правые каналы в режиме DSD в сигнале I2S отдельно.
4. Переключатель 8 может установить порядок линии BCLK в сигнале I2S; когда O, PIN4 IS BCLK+, PIN6 IS BCLK-;
5. Переключатель 9 может установить порядок линии LRCLK в сигнале I2S; когда O, PIN7 IS LRCLK+, PIN9 IS LRCLK-;
6. Переключатель 10 может установить порядок линии данных в сигнале I2S; когда O, PIN1-это DATA+, а PIN3-это DATA-;

    Примечание: коаксиальные, оптические волокно, вывод AES/EBU не влияют на вышеупомянутый номерной переключатель; порядок линии RJ45-I2S должен адаптироваться к различным интерфейсам, и пользователи должны самостоятельно настроить сетевой кабель.

Размер и упаковка Мсроста:
Длина, ширина и высота шасси: 238 мм*170 мм*46 мм, за исключением высоты ноги и выдающейся части штепсельного заглушки в шасси.
Одиночный вес: 1,6 кг.
Длина, ширина и высота картонной упаковки: 350 мм*230 мм*110 мм.
Вес упаковки примерно: 2,0 кг
Аксессуары: линия USB, адаптер подачи (Universal, поддерживает AC100V-240V), шнур питания
