Линия отправки Singxer SU-6, интерфейс большого корабля, цифровой интерфейс USB XMOS XU208, фемтосекундные часы CPLD
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Отправьте море без потери ресурсов ущерба, BAO SF.Shengshi Su-6 XMOS крупный корабельный цифровой интерфейс, использующий новейший чип Xu208, Crysek CCHD-957 Flying Blossom Crystal, технология полной изоляции (выделение линии наземной линии), технология пластической хирургии CPL СущностьСуществует 3 набора выхода I2S, который поддерживает основные часы MCLK и выходные данные WCLK -Character.
Для руководств, драйверов, пожалуйста, скачайте с следующего сетевого диска, извлечь код IH2K
https://pan.baidu.com/s/1pk7uaw7 (копия в адресную строку браузера Open)
Упрощенные обзоры некоторых пользователей
Старый физический магазин, достоверная гарантия
Этот магазин Singxer Shengshi Electronics Beijing General Agagt
Наш магазин - гарнитура каждый алтарь: сертифицированный торговец, член отрасли
Singxer Shengshi Электронная книга авторизации

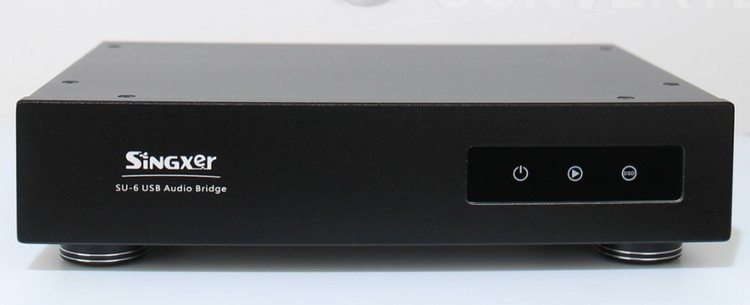

панель
Задняя плана

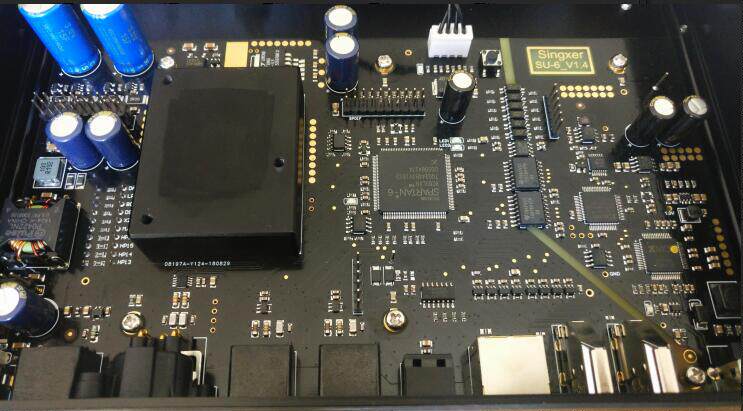

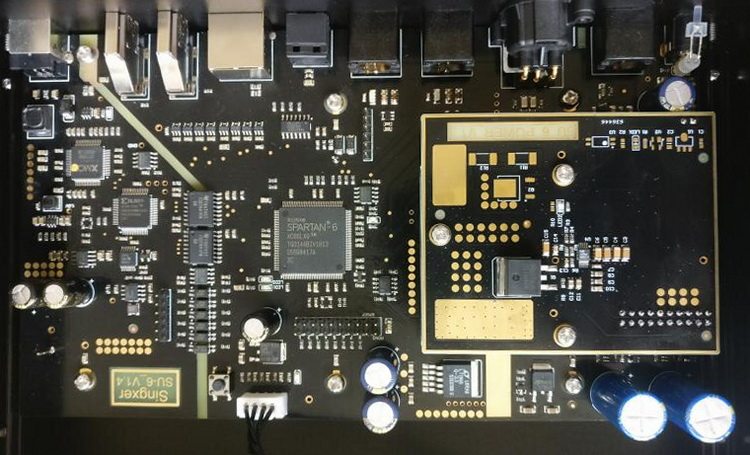

Внутренняя структура
Внедрение продукции:
Цифровой интерфейс SU-6-это высокопроизводительный USB-интерфейс USB-интерфейс New Generation, разработанный командой Singxer. Он использует последнюю серию XCORE-200 и высокопроизводительный масштаб PGA с XMO.SU-6-это цифровой интерфейс системой постоянной температуры.Цифровой интерфейс SU-6 использует стандартный входной интерфейс USB2.0. В то же время SU-6 имеет богатые выходные интерфейсы, включая вывод S/PDI с помощью оптического волокна, коаксиального RCA и BNC, AES/EBU, RJ45 и Интерфейсы HDMI с выходом сбалансированного выхода XLR Выход I2S (включая DSD на сигнале) поддерживает основные часы MCLK и выходные сигналы WCLK -Character.Проектирование энергосистемы оптимизирована, а в аудиозаписи используется 7,5F (7,5 млн. UF) питания.
Технические характеристики:
SU-6 является нашим новым поколением интерфейса USB. Он позиционируется как высококачественный интерфейс. По сравнению с нашими продуктами в прошлом, в основном используются следующие четыре новых независимых технологий исследований и разработок:
1 Встроенная -в CPLD Pre -Plastic Technology: FPGA, основанная на источнике, технология синхронизации источника вновь повторно вводит сигнал I2S после изоляции, тем самым исключая дополнительный джиттер, принесенный чипом изоляции.
2 Недавно разработанный алгоритм FPGA: встроенный в буфере FIFO данные перед выходом.
3 Используйте высокопроизводительный кристалл летающих чернил CCHD-957: в сочетании с независимой разработкой температурной системы и супер-низко-шумной системой питания SuperCapaciture для дальнейшего улучшения короткой стабильности часов.
4 Оригинальная система с одной часовной: все схемы всей машины разработаны с синхронными часами, а USB -часы используют синтез PLL от новичка.
Планируйте детали:
1: Реализуйте концепцию дизайна матери звука, обратите внимание на конструкцию цепи питания, использование внешнего входа постоянного тока, встроенного источника питания суперконденции, с высокой эффективностью, низким шумом и быстрым откликом LDO ПолемВся пластина использует независимый источник питания LDO до 6 лет, а часть материнской аудио -платы -это источник питания LDO на втором уровне. Среди них часы даже использует Ultra -Low Noise LDO, закладывая прочную основу. Чтобы обеспечить производительность выходных данных.
2: Чтобы обеспечить превосходную производительность электропространства, в розетке XLR используется швейцарский продукт Neutrik, USB-B сокет используется для TE, коаксиальных розеток на уровне лихорадки и RCA-это пользовательские продукты для Taiwan. Litteluse Model.
3: Аудио материнская плата разработана с 4 -слойной платой, чтобы гарантировать, что существует полная плоскость заземления и слой мощности, а метод цифрового проектирования с высоким содержанием скорости используется для обеспечения целостности сигнала и целостности мощности всего Правление используется.Специальная обработка тактового сигнала, используя конструкцию сумки и точный контроль импеданса, тем самым обеспечивая качество сигнала часов и улучшая его способность против интерференции.
4: Входные и выходные сигналы следуют стандартной конструкции, особенно USB -сигнал с высоким уровнем скорости использует управление импедансом 90 Ом, а также имеет внутреннюю антистатическую схему защиты телевизоров; сигнал I2S использует стандарт уровня дифференциала LVDS, импеданс Управление составляет 100 Ом, а 4 -пуховой выход -это все вывод. Использование независимого драйвера LVDS.
Технические параметры:
Каждый выходной интерфейс поддерживает скорость отбора проб:
PCM: 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 кГц (I2S Out и Wclk Out поддерживают все скорости отбора проб, S/PDIF и AES/EBU поддерживают до 384 кГц, из которых оптические волокны поддерживают до 192 кГц))))))
Dsd: 2,8 МГц (DSD64) - Доп, родной
5.6 MHz (DSD128) - Доп, родной
11.2 MHz (DSD256) - Доп, родной
22.5 MHz (DSD512) - Native
(I2S OUT поддерживает все форматы DSD, S/PDIF и AES/EBU поддержки DSD128 DOP -режим, из которого оптическое волокно поддерживает самый высокий DOP64)
Bit width: i2s Максимум 32 бит
S/PDIF, AES/EBU, максимум 24 бит
Совместимость системы:
1: Windows 7, Windows 8, Windows 10, 32/64 бит, вам нужно установить выделенные драйверы
2: Native MacOS 10.6, а позже система поставляется с драйвером
3: Native Linux с ядром, соответствующей UAC2, система поставляется с драйвером (тестируется на Ubuntu и Daphile Systems, на основе платформы Intel X86)
4: Android OS 4.2 или выше, вам необходимо поддерживать функцию OTG. Вообще говоря, система Android 5.0 является поддержкой по умолчанию. Рекомендуется использовать специальные игроки для использования
Каждый интерфейс электрические стандарты:
1 USB-входной розетка: стандартное женское сиденье USB-B, диапазон источника питания USB 4,5 В-5,1 В.
2 DC Power Wint Socket: Используйте сокет DC2.1 и поддержку 7.5V-9V DC вход (для достижения быстрой зарядки суперконденсаторов требований к питанию составляет 3A).
3 интерфейс BNC и интерфейс RCA: сигнал S/PDI выходного стандарта, уровень составляет 550 мВ (подключенная стандартная нагрузка), а выходной импеданс составляет 75 Ом.
4 xlr интерфейс: сигнал AES/EBU с выходным стандартом, 3,3 В (подключенная стандартная нагрузка) и выходной импеданс 110 Ом.
5 -Word Clock (WCLK) Вывод: Используйте интерфейс BNC, уровень -TTL (неконцентрированная нагрузка), а выходной импеданс составляет 75 Ом.
6 2 Сигнал HDMI-I2S: вывод через гнездо HDMI, выходной четырехсторонний сигнал включает в себя сигналы MCLK, BCLK, LRCLK, SDATA и используют стандартные уровни дифференциальных LVDS для управления импедансом при 100 Ом.Среди них PIN13-15 сокета HDMI-это сигнал DSD_ON. Высокая мощность обычно работает в режиме DSD. Уровень равен LVTTL; PIN18-5 В. Инструкция подключаемого модуля интерфейса. Порядок линии I2S одинаков.
7 RJ45-I2S
8 Оптический порт: выходной стандартный оптический сигнал.
Выход интерфейса HDMI-I2S:
1: дифференциальный сигнал LVDS с уровнем 3,3 В
2: DSD на сигнале, 5 -В питания (небольшой ток), обработанном обработке сигнала отключения сигнала CPLD, и сигнал отключения не будет
3: DSD на сигнале может быть определен сам по себе. DSD на сигнале может быть выведен в PIN13, 14, 15, 16 контактов сокета.
4: Фаза PIN1-3 и PIN7-9 можно настроить.
Гибкая конфигурация вывода HDMI-I2S:
Вы можете настроить hdmi-i2s через выключатель
1 Переключатель 1-4: PIN13-16 в соответствующем гнезде HDMI.Это означает, что штифты имеют выходную функцию сигнала DSD_ON.
2 Переключатель 5, 6: Настройте режим вывода часов:
Переключатель 5, когда часы выводят Mclk, когда o o, выходной сигнал WCK, когда это
Switch 6 Настройте частоту MCLK. Когда O составляет 22,5792 м/24,576 м, когда она включена 45,1584 м/49,152M
Конфигурация Switch 6 эффективна для CLK Out, RJ45-I2S, HDMI-I2S
3 Переключатель 7: Вы можете установить левые и правые каналы в режиме DSD в сигнале I2S отдельно
4 Переключатель 8: Вы можете установить порядок линии BCLK в сигнале i2S; когда O, PIN4 равен BCLK+, а PIN6- BCLK-
5 Переключатель 9: Вы можете установить порядок линии LRCLK в сигнале I2S; когда O, PIN7- это LRCLK+, а PIN9- это LRCLK-
6 Переключатель 10: Вы можете установить последовательность данных в сигнале i2S; когда O, PIN1- это DATA+, PIN3- DATA-
ПРИМЕЧАНИЕ. Вывод коаксиальной оси, волокна и выходов AES/EBU не влияют на количество приведенных выше коммутаторов; порядок линии RJ45-I2S должен адаптироваться к различным интерфейсам, и пользователи должны самостоятельно настроить сетевой кабель.
Размер и упаковка Мсроста:
Шасси: длинная*ширина*Высота = 238*170*46 мм, исключая высоту ног и заметную часть заглушки -в шасси
Упаковка: длина*ширина*высота = 350*230*110 мм
Одиночный вес составляет: 1,8 кг
Вес упаковки составляет около: 2 кг
