6N2 12AX7 FU32 может быть заменен 832 3,5 Вт*2 Переворотка желчи без электронного платы Tube PCB
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Готовая плата не включает в себя управление передней трубкой 6N2

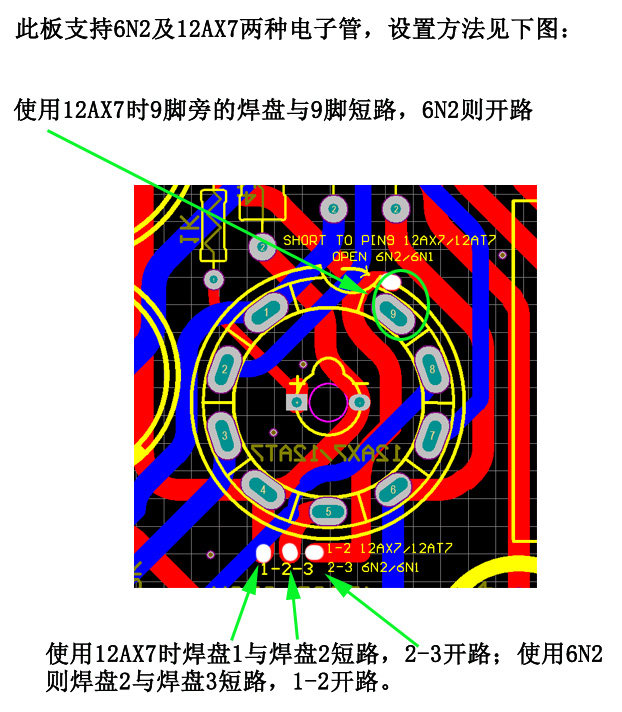

- Заготовленная плата не включает в себя трубку, применимую 12AX7, передняя трубка
| Цвет: | Готовая плата не включает в себя управление передней трубкой 6N2, Заготовленная плата не включает в себя трубку, применимую 12AX7, передняя трубка |
Модель: 6N2 (12AX7)+FU32 3,5 Вт*2 Стерео лихорадка Биллера Billet Board(Включая электронную трубку)

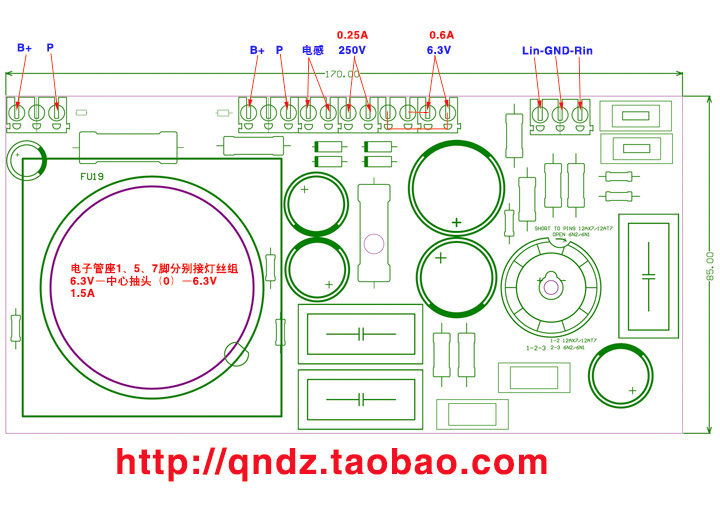

Размер: 170 мм*85 мм, толщиной 1,6 мм, сдвоенный распылительный оловяной доску, толщина меди 1 Анши.
Расположение этой платы разумная, все заземления заземляются, а нижний шум слегка слегка снизу. Если вы используете нарушенный круг, нижний шум в основном не слышен.
Завершенная плата получает доступ к трансформатору питания, выбор (необязательно), и выходной трансформатор может работать.

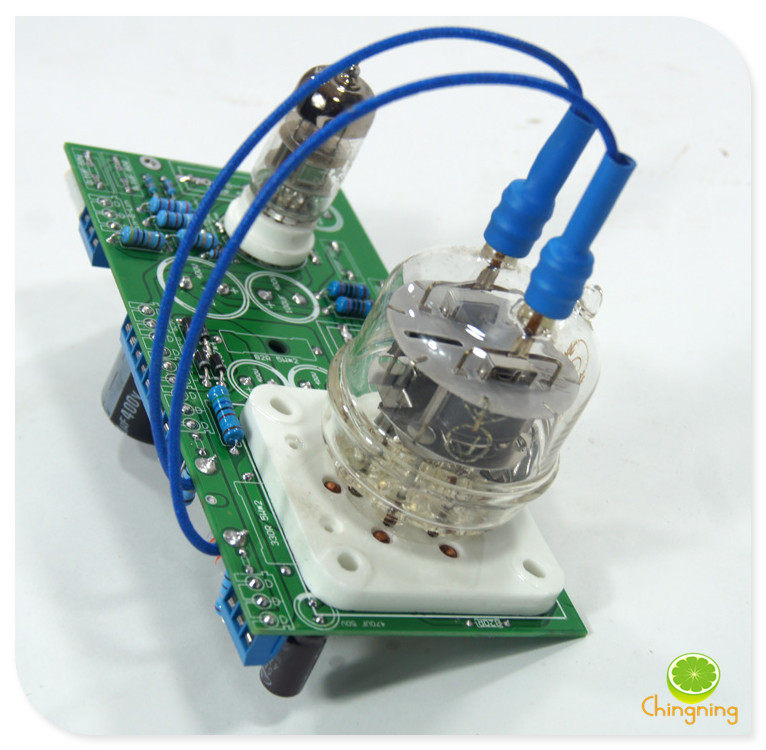

В готовой плате используются 2 электронные трубки, PECIGIN FU32 (Двойной триод) питания, 12 -я или 6N2, толчок один).
  5h 200ma Удушительный круг Круга Адрес: http://item.taobao.com/item.htm? id = 539680272586
Подробное описание и адрес соединения трансформатора питания: https://item.taobao.com/item.htm? ID = 5952609389800
Выходной трансформатор OP663501 Адрес соединения: https://item.taobao.com/item.htm? ID = 578175802602
【Схема】
Если нет индуктивности, используйте провод, чтобы более короткие две столбцы проводки.
В основном используйте импортируемую сборку компонентов:
RF107 Диоды поля быстрого восстановления*4
220U/400V Электролитический фильтр Taiwan Jamicon*1
100UF  400V японский электролитический фильтр NCHICON*1
TE 0,222 UF/630 В MKP Coupling Coupling*2
TE 4900P Твоя мембрана.
Точность металлической мембраны медной стойки
Медное серебряное сиденье керамической трубки
Столба
Эта плата превосходна. Конденсаторы, используемые на приведенных выше изображениях, предназначены только для справки. Если проблема изменений партии покупки, мы не уведомим его отдельно, но заменим ее на тот же компонент.
