Выпрямители фильтровать электроэнергетическую плату Horn Protective Poard Integrated Board Switzerland Price Задний уровень поддерживает популярное шасси
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Небольшая электролитическая версия свободных деталей без основного фильтра электролитического, Небольшая электролитическая версия готовой платы, набор из 2 штук, Маленькая электролитическая версия распределения электролитического электролитического электролитического электролиза Эльна, Большие электролитические версии не содержат основных электролитических электролитов |
 |
| ||||
|

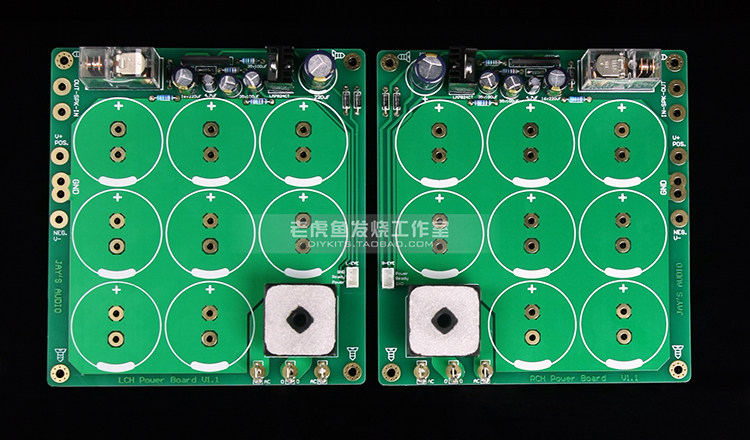

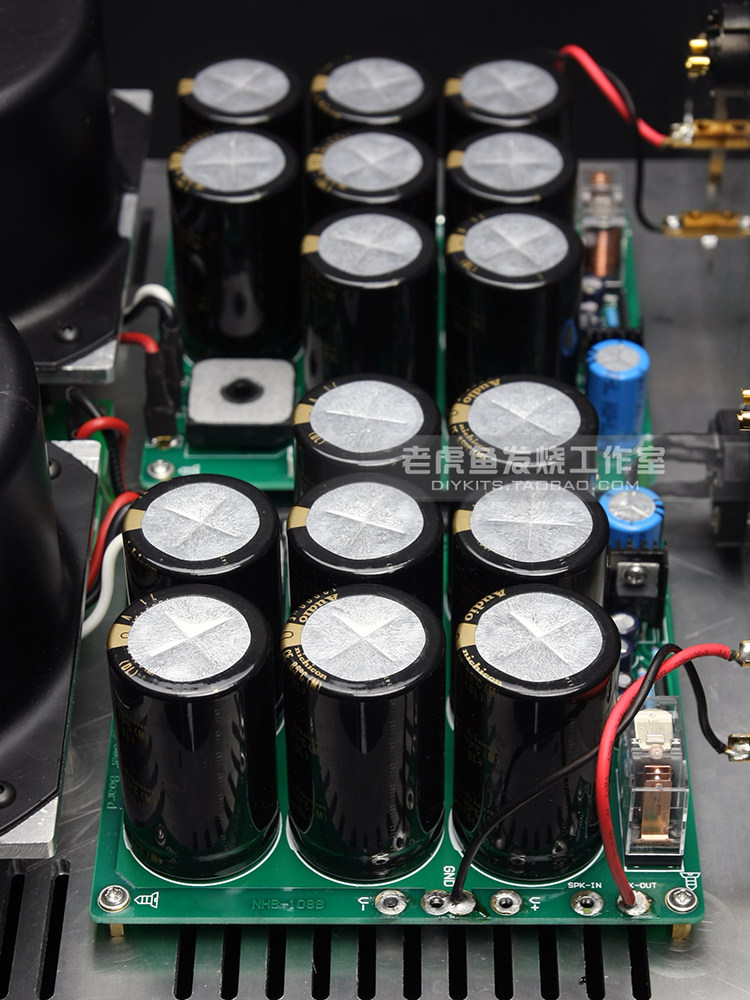

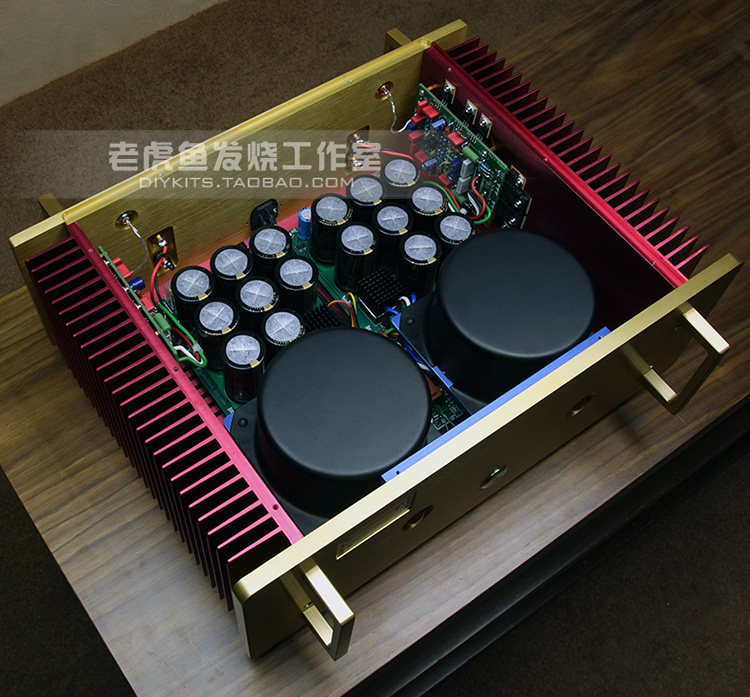

Плата Filtifier Filter+Speaker Protection, разработанная для популярной версии швейцарского усилителя мощности.Плата разделена на левые и правые каналы симметрично.Вы можете ввести 3 строки, чтобы общаться с двойным 30 ~ 40 В.Мост выпрямителя использует IR GBPC2508W 25A -мост и выпрямитель для одного моста.В фильтре используется 8 (два туннеля с 16) фильтрацией электролитической фильтрации, электролитический диаметр составляет 35 мм, а расстояние стопы - 10 мм.

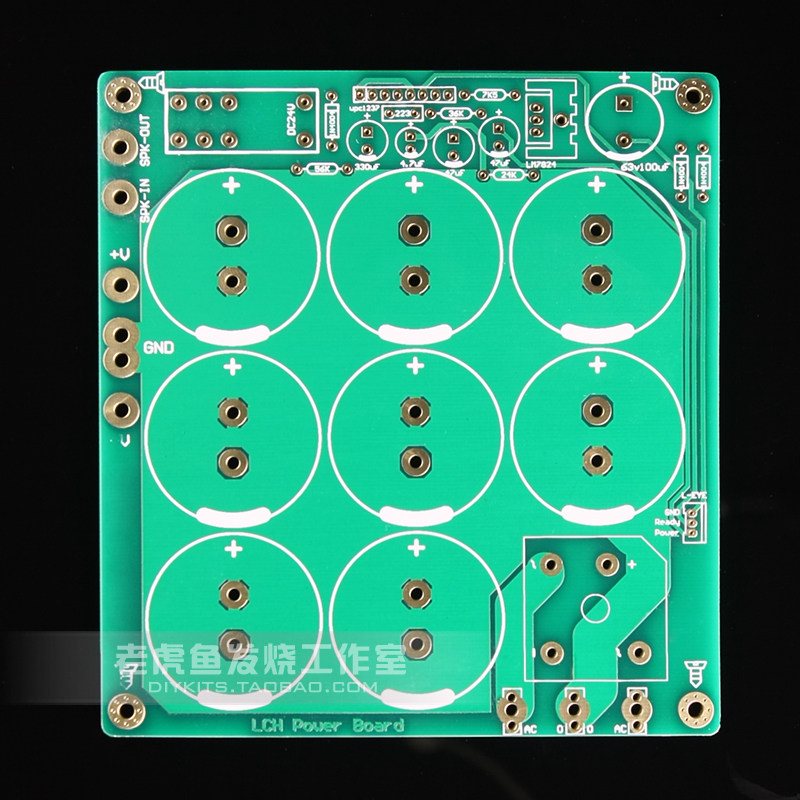

Он может быть продан отдельно: PCB Пустые доски+защитные детали;
Материал готовой платы включает:(Вы можете нажать на ссылку ниже)
- IR GBPC2508W 25A мост выпрямления
- ELNA For Audio LAO 80v 10000uF
Связанная поддержка: (вы можете нажать на ссылку ниже)

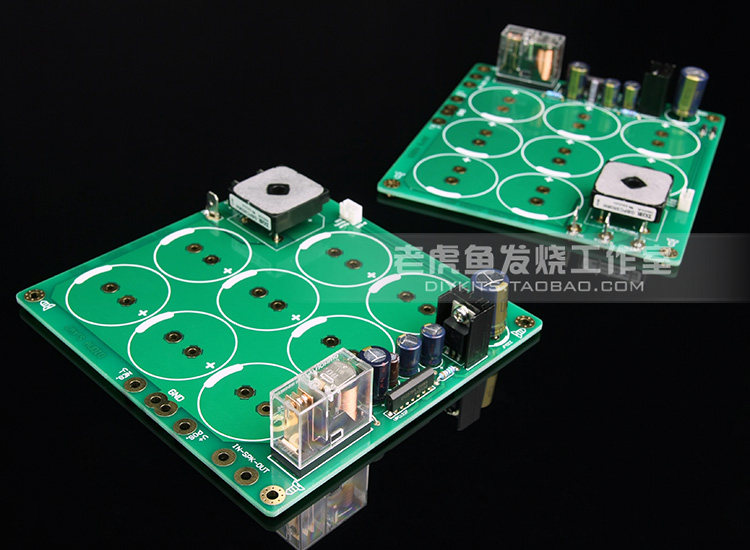

- Пакет а: Satsules, 2 часа PCB пустая плата + защита некоторых компонентов = 180 юаней Предметы
- Установить еду два: Полный набор разбросанных частей (в том числе 16 Elna Elna 80V 10000UF) = 580 юаней;

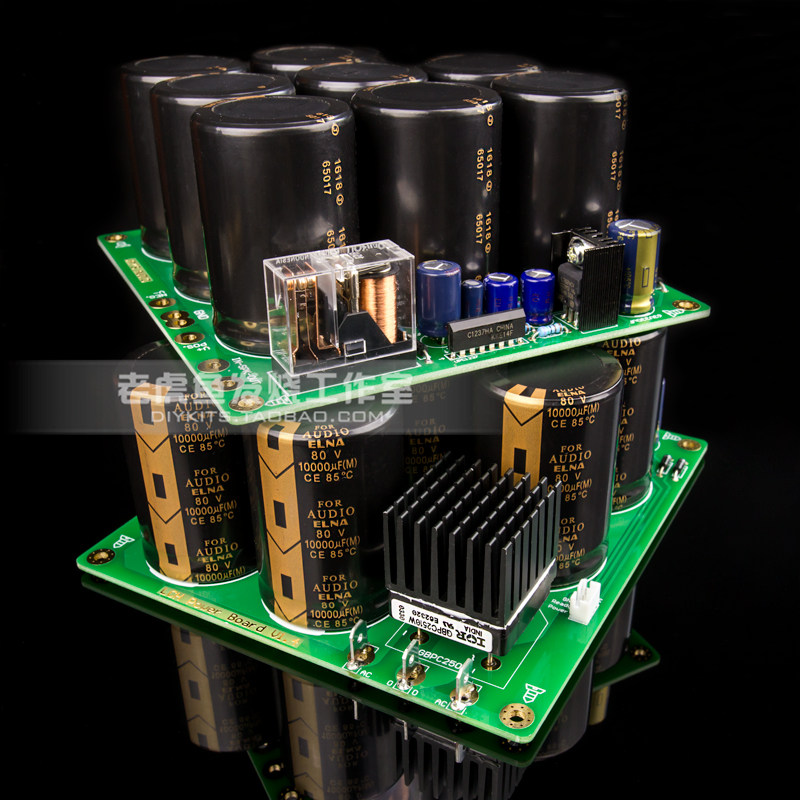

- Установить еду три: Полный набор готовых продуктов, сварные и протестированные готовые доски (2) = 680 юаней;
- количество: Набор двух зеркальных дизайнов, один кусок левого и правого канала
- размер: 12,5 см х 13,5 см (за блок)
- Тарелка: 2,0 мм двойной панель FR-4;
- Ремесло: 2 унции толщины меди, технология Shen Jin.

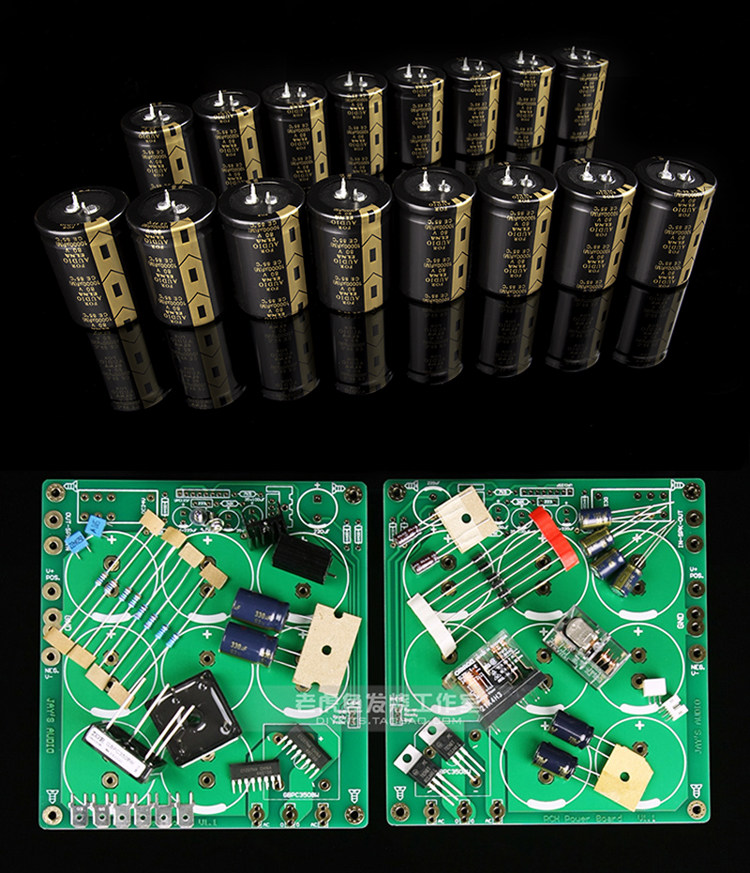

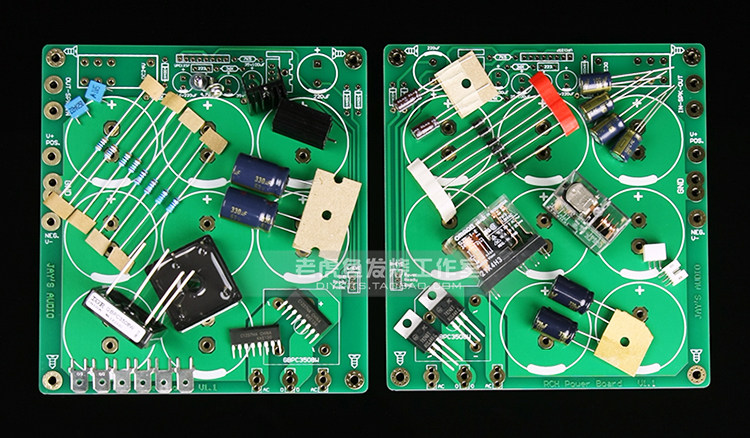

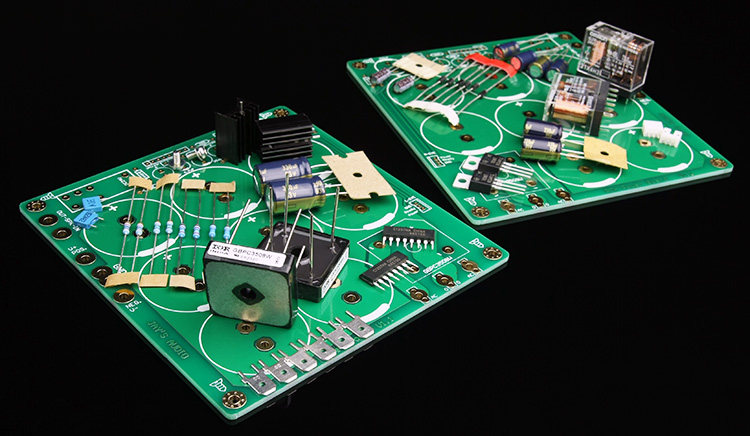

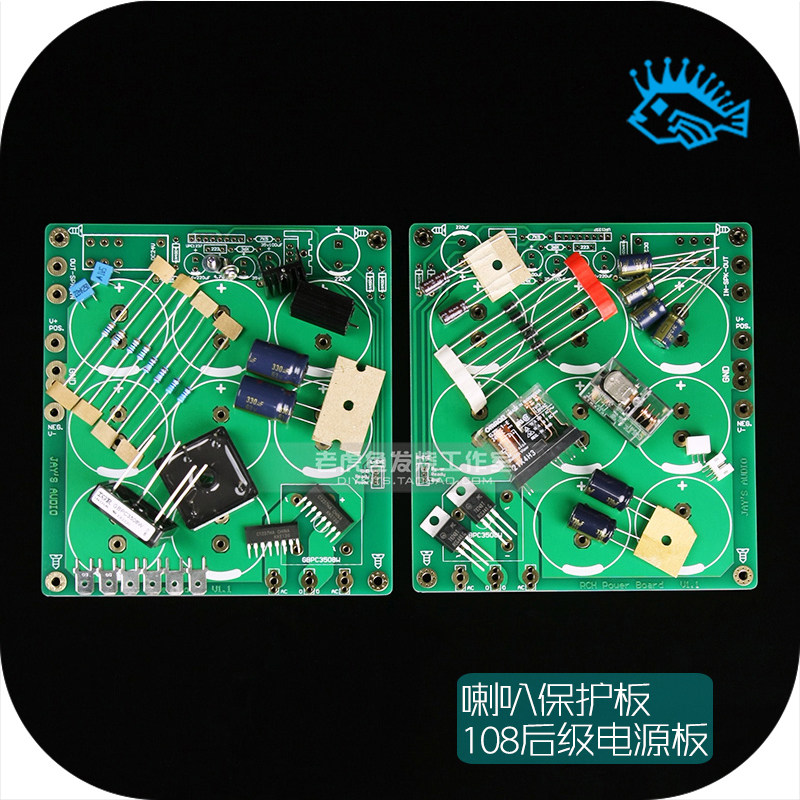

Пакет один, свободные детали (НетСодержит 16 больших электролитических) электролита)
Доставка Сатурна, готовая доска только для справки, спасибо!
Установить еду два, Satsules (в том числе 16 Elna Lao 80V10000BF Electrolitic)

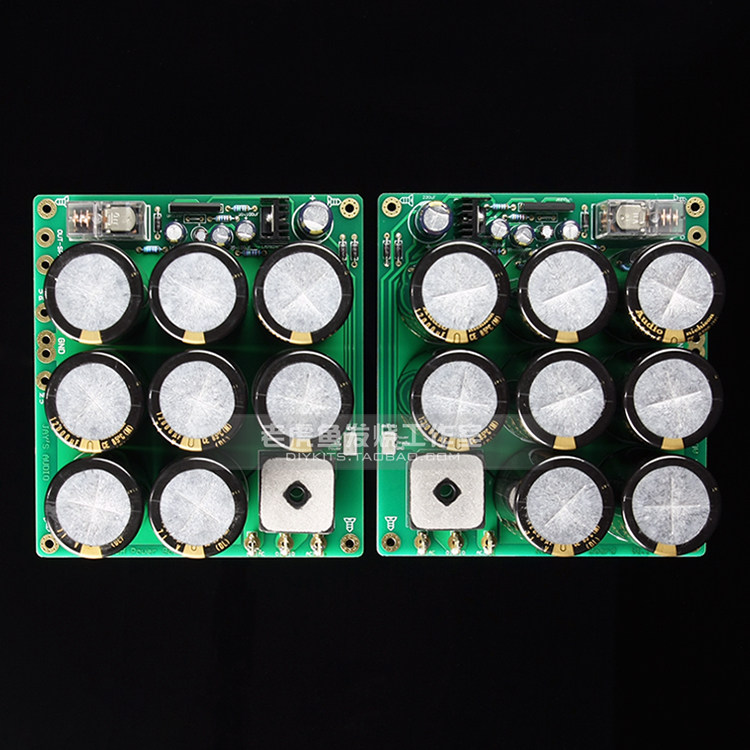

Пакет третий, законченная плата (хороший тест)

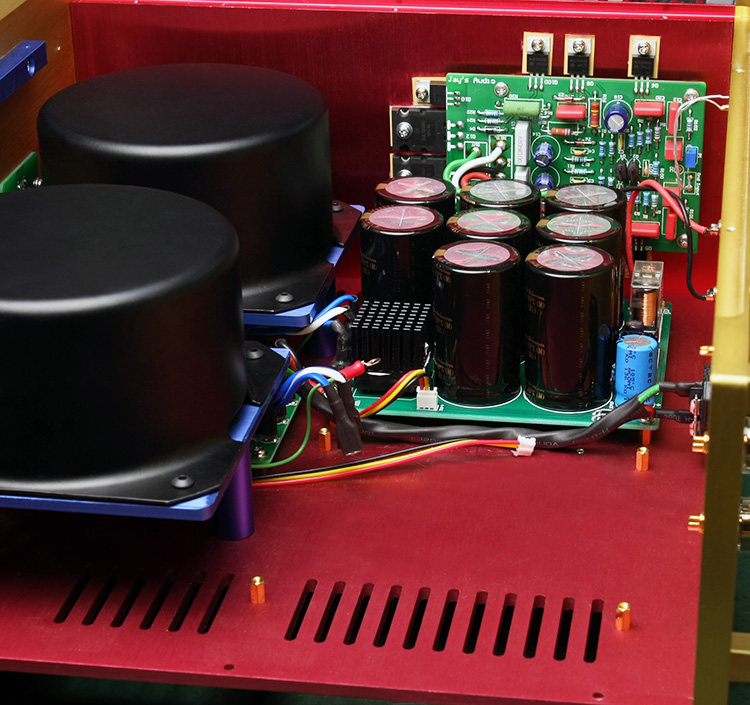

Монтаж

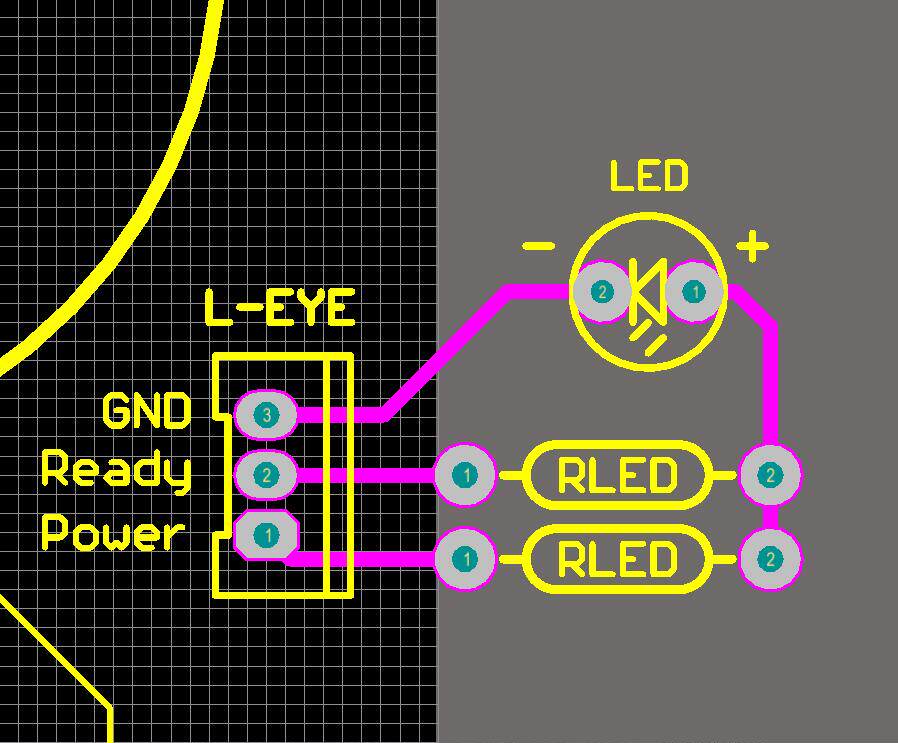

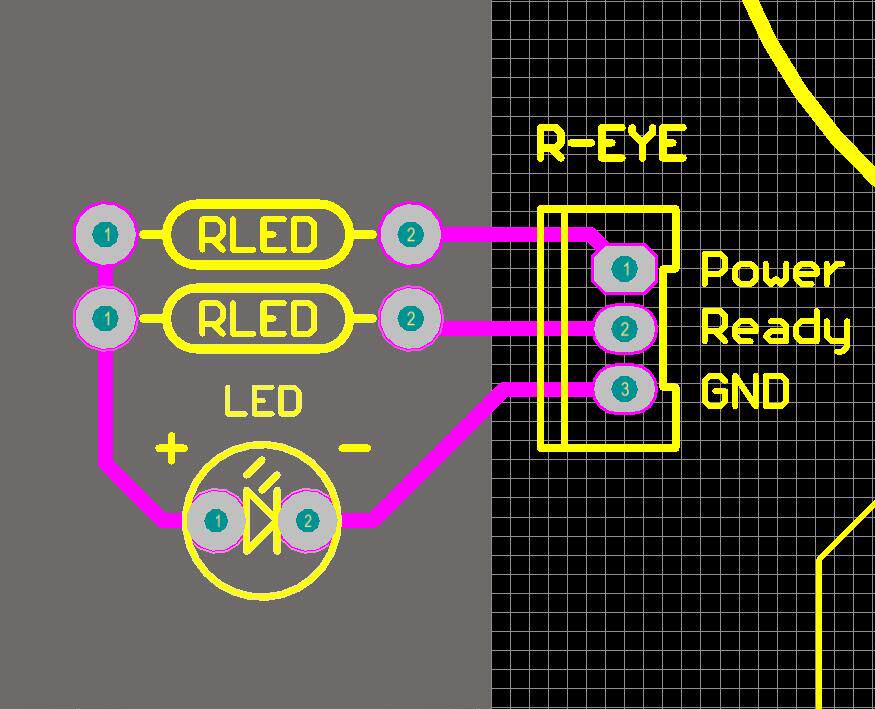

Светодиодные референции с большим глазом, выходное напряжение - DC+24V.Согласно этой схеме, вы можете зажечь яркость первого уровня при включении светодиода.Поскольку различные светодиодные напряжения и яркости различны, постоянное сопротивление тока необходимо отладки подходящего значения сопротивления.
