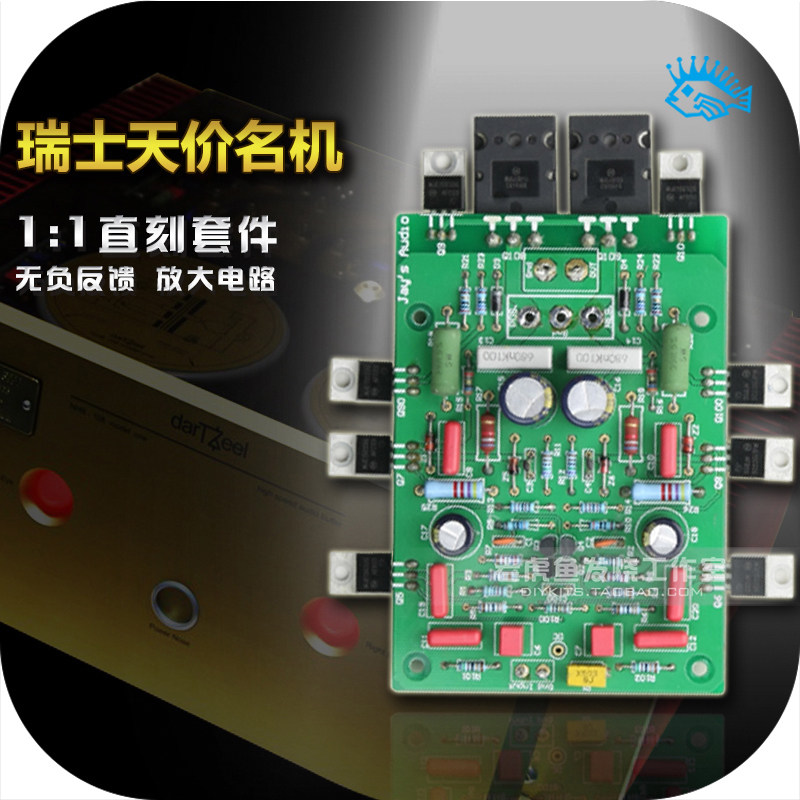

Швейцарская знаменитая машина NHB-108 1: 1 непосредственно без отрицательного усилителя обратной связи.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Разбросанные детали (включая SCNP)
- Печата пустое доска 2 штуки
- Продукты (исключая SCNP)
- Продукты (включая SCNP)
- Санда (исключая SCNP)
| Цвет: | Разбросанные детали (включая SCNP), Продукты (включая SCNP), Санда (исключая SCNP), Продукты (исключая SCNP), Печата пустое доска 2 штуки |
| ||||
|
- Модуль SCNP, добавление этого модуля может уменьшить амплитуду дрейфа напряжения средней точки, а влияние на звуки видят мудрость.Модуль -Информация, связанная с изображением, может нажать на картинку, чтобы понять:
- Установка поста:http://www.diykits.cn/bbs/forum.php?mod=viewthread&tid=1881&extra=page%3D1
Поскольку прямой швейцарский мощный усилитель Swiss -Class Diy Kit, запущенный магазином, был широко оценен, уже много друзей, которые смоделировали нас для запуска&Ldquo; прямая гравировка”Печата и комплект.В связи с этим мы давно подготовлены, но мы все еще должны дать вам некоторые подсказки:
- Обратите внимание, действительно ли печатная плата прямо выгравирована. Даже если магазин претендует на непосредственно выгравированную, его можно сравнить с печатной платой оригинальной машины.
- Является ли поддерживающий источник вспомогательного электронного компонента надежным и был ли он всесторонне протестирован.
- Мы предоставим только техническую поддержку и тесты для клиентов, которые покупают наборы.Связанные вспомогательные шасси и энергоснабжение также ограничиваются нашими клиентами.
Обзор
В конце 2014 года Tiger Fish Fish Everbright Studio официально выпустила комплект DIY на основе хорошо известной швейцарской схемы усилителя заднего уровня.Этот комплект является оригинальной машиной за счет оригинальной машины. После более чем года подготовки, повторной разборки и тестирования оригинальной машины.Во всех ключевых показателях, таких как параметры и рабочие точки схемы каждого компонента исходной машиныТолько зрелый комплект был официально запущен.Таким образом, мы считаем, что это будет самым высоким качественным задним комплектом DIY на рынке.
О оригинальной машине

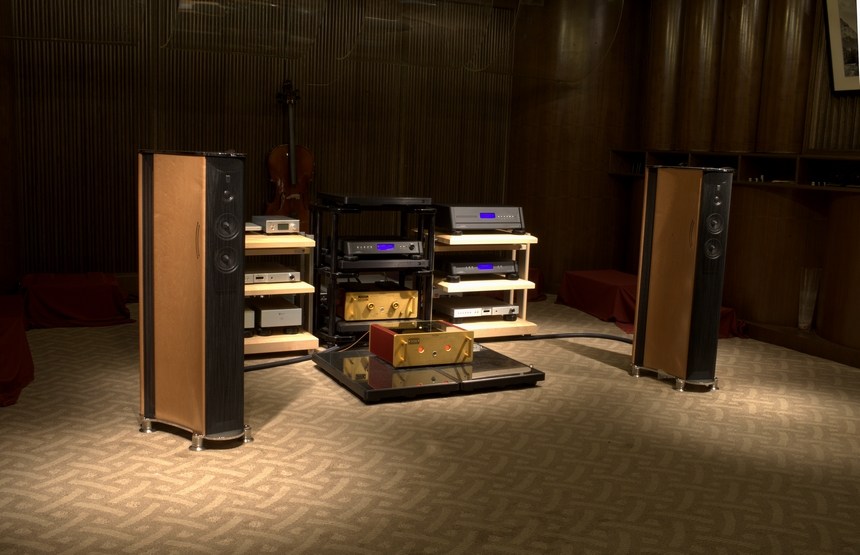

Первоначально я был в магазине торговых друзей. Я слышал новую флагманскую посадочную коробку Аиды, которую Швейцария подтолкнула.Его звук может быть описан с помощью роскошной, высокочастотной великолепной и дорогой, в то время как низкочастотная плотность высока, а ощущение бомбы очень хорошее. Независимо от того, играет ли она симфония или человеческий голос, весь набор оборудования является свободным, естественным, естественным и мгновенный. Этот звук глубоко привлечен;
Для другой информации об исходной машине вы можете обратиться к следующим ссылкам:
- Hifidiy Forum Распаковка наклейка:http://bbs.hifidiy.net/thread-788271-1-1.html
- AP Test Post:http://bbs.hifidiy.net/thread-794624-1-1.html
- Разборка наклейка:http://bbs.hifidiy.net/thread-1051612-1-1.html
- Есть также некоторые другие веб -сайты и журналы :), вы можете потратить много времени!
О линии
С точки зрения конструкции схемы, оригинальный дизайнер уважает схему Джейн. Их концепция дизайна в основном негативная обратная связь без большой кольцевой схемы.Время взаимное искажение)СущностьДизайнерСчитается, что общее гармоническое искажение, которое сравнивается с акцентом общего производителя, и другими показателями, фактически, переходное взаимное искажение (искажение TIM) оказывает большое влияние на субъективное и фактическое слух!После исследования обнаружено, чтоВременная совместимость искажения тесно связано с применяемой отрицательной обратной связью.Если в усилителе используется дизайн отрицательной обратной связи с большим кольцевой дорогой, он может стать лучшим тестированием, но этот звук не очень хорош, так что называет” каменная машина звук&LDQUO” транзисторный звук“ вот почему.Итак,В этом швейцарском усилителе пост -класса дизайн отрицательной обратной связи всей машины не имеет большой кольцевой дороги, используется лишь небольшое количество отрицательной конструкции обратной связи локально, и входЦепь не будет влиять на обратный электрический импульс динамика,делатьОн имеет хорошие характеристики переходного отклика, полоса пропускания частоты, Достигнут 1 Гц-1 МГц (+0/-6 дБ), такая широкая частотная отклика значительно уменьшила эффект фазового застоя высокочастотных полос, дальнейшее преодоление искажения TIM, фактического прослушивания, на фактическом прослушиваниипочтиЯ вообще не чувствую этого“ транзисторный звук“Сущность

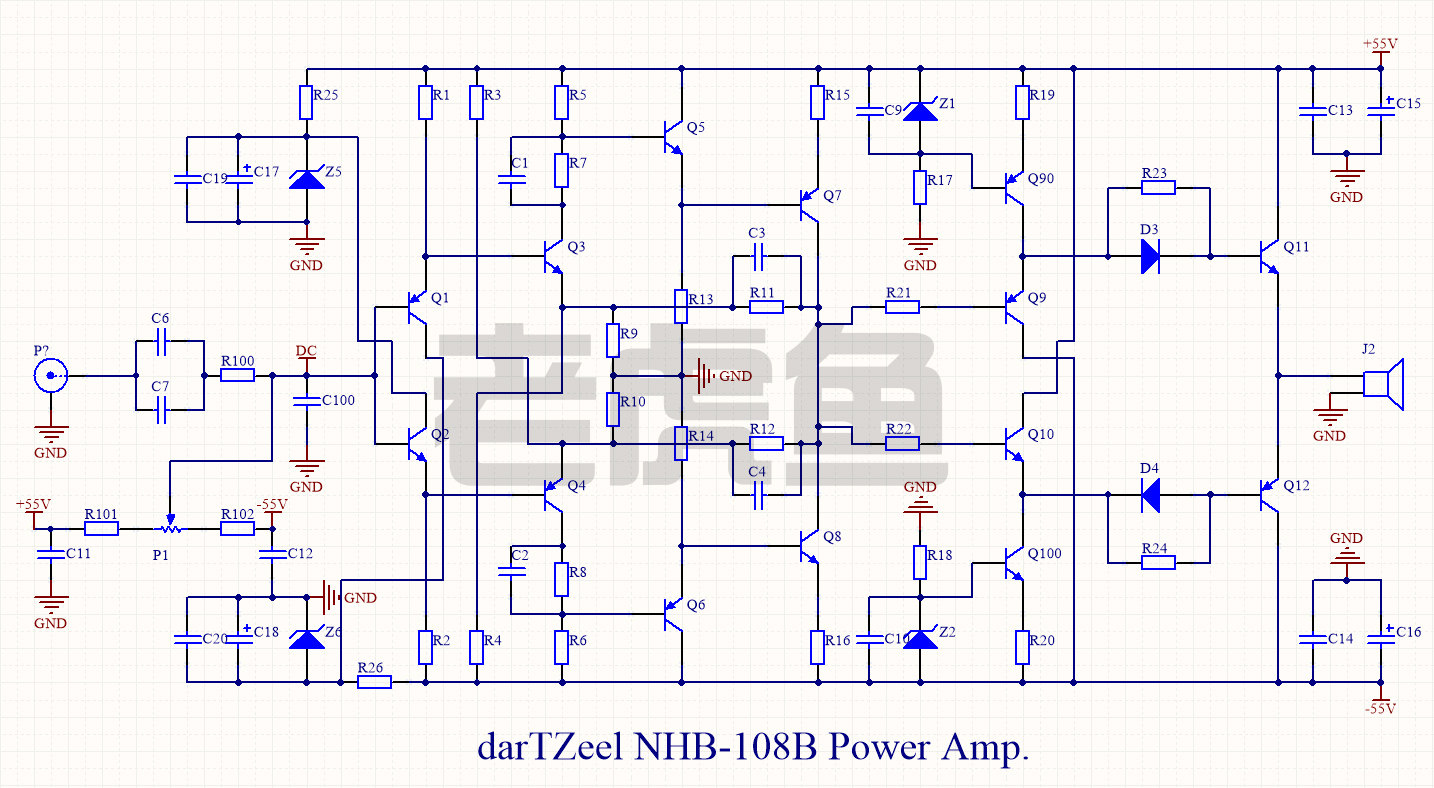

Фактически, завод уже объявил о кадровую диаграмму этой схемы усилителя на своем веб -сайте, но нет никакого конкретного параметра, поскольку говорят, что эта схема применяется для защиты патента.Согласно этой схеме трассы, с личными спекуляциями и идеями, она превращается в комплект или готовую машину, которая по -прежнему сильно отличается от настоящей оригинальной машины.иЗа счет стоимости нашей студии мы действительно покупаем новую оригинальную машину и проводим комплексный тест и исследование оригинального AP с AP.В то же время мы можем в любое время сравнить тесты и прослушивания с оригинальной машиной, чтобы убедиться, что комплект RE -Engraved или функция готового продукта была как можно близка с оригинальной машиной.
Этот пакет, который мы запустили на этот раз, все компоненты и параметры как можно больше соответствуют исходной машине.PCB использует 2,5 мм 2 унции Шен Джин Плата FR4; большинство резисторов, конденсаторов, транзисторов и других аксессуаров приобретаются у агентов RS, Element14 и первого уровня для обеспечения оригинального подлинного.Кроме того, мы также тратим много людей, чтобы соединить компоненты с высокой точностью.
О цене

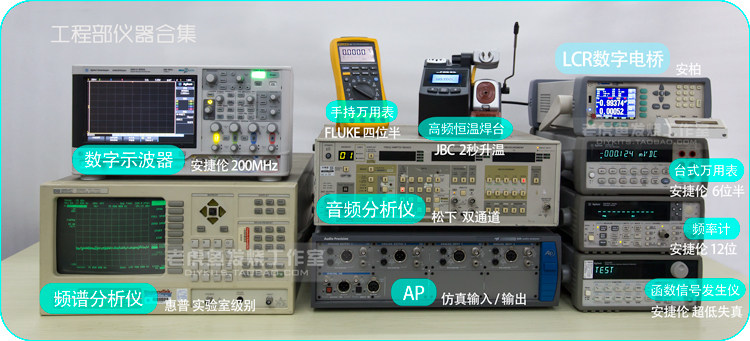

Прежде всего, мы надеемся, что больше друзей смогут сделать хороший фон хорошего голоса. Вот почему мы впервые выпустили комплект DIY, а не готовую машину.Тем не менее, для разработки этого набора заднего уровня мы без колебаний купили почти 150 000 оригинальных машин для исследований разборки. Потребовалось много времени и энергии, чтобы проверить его с большим эффектом инструментов с высоким содержанием.Поэтому, пожалуйста, не рассчитывайте стоимость этого пакета за счет чистых электронных компонентов.
Сложность
DIY набор этой схемы усилителя не сложно. Вам нужно только осторожно приваривать его в зависимости от списка компонентов, которые мы предоставили, и обычно вы можете добиться успеха одновременно.Следует отметить, что среднее напряжение постоянного тока регулируется. Поскольку цепь усилителя представляет собой схему отрицательной обратной связи, средняя точка дрейфа постоянного тока будет больше, чем другие схемы (+-100 мВ), поэтому температура требуется после питания -Он, а затем неоднократно отрегулируйте среднюю точку. Потенциал равен нулю.Сварка этого набора усилителей, пожалуйста, приготовьте следующие инструменты:
- 40 Вт или более электрического паяльного железа
- Многолюдные щипцы и заостренные щипцы (пластическая хирургия для ног и вырезка для ног)
- 3, половина или выше универсальных метров (измеренное сопротивление сопротивления и напряжение точки)
- Маленькая отвертка, лучше, лучше быть индуктивным (отрегулируйте напряжение средней точки)
Обо всей машине
В настоящее время мы выпустили полный набор универсальных наборов и готовых продуктов,Ссылка нажмитеСущность
Комплект цена:Санда: 880 /набор   готовый продукт: 1080/set (сварная и протестированная)
Срок поставки:Поселения продаются на складе, а готовая доска занимает 3 дня, чтобы сварки и отладка

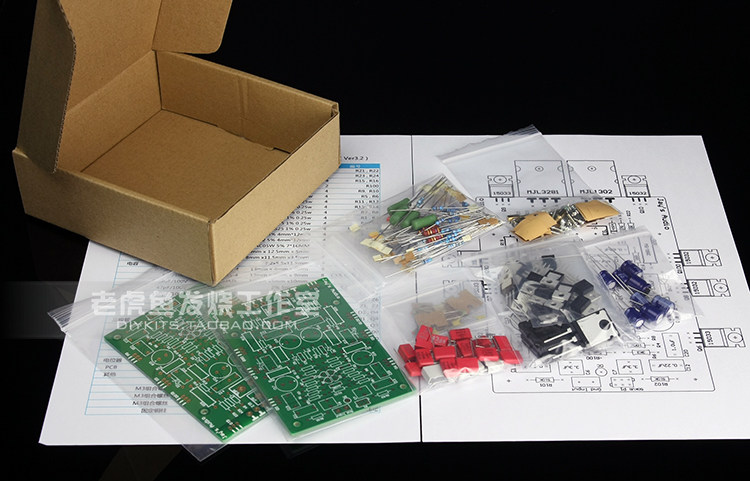

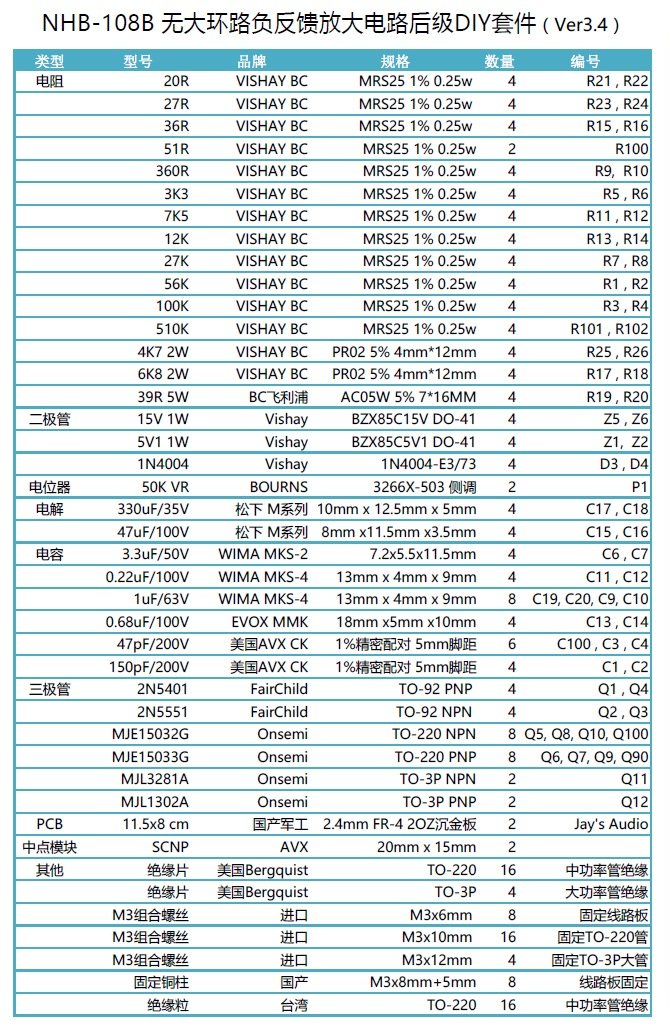

Комплект включает в себя:Увеличительная плата и компонент двухканалов(Список конкретных компонентов обновляется позже)

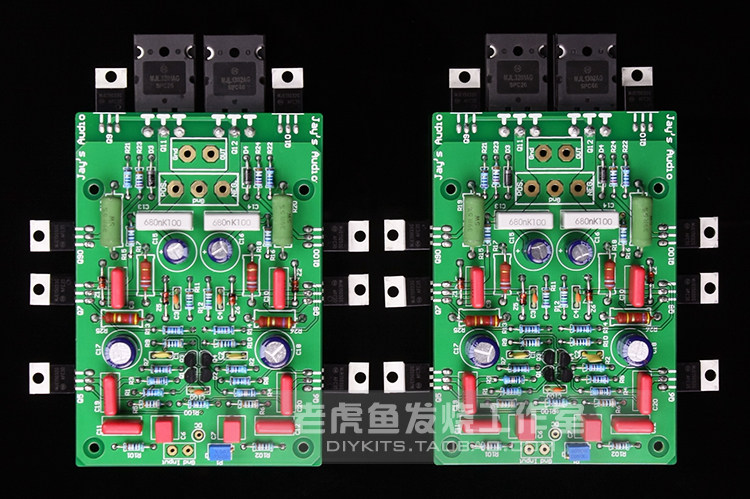

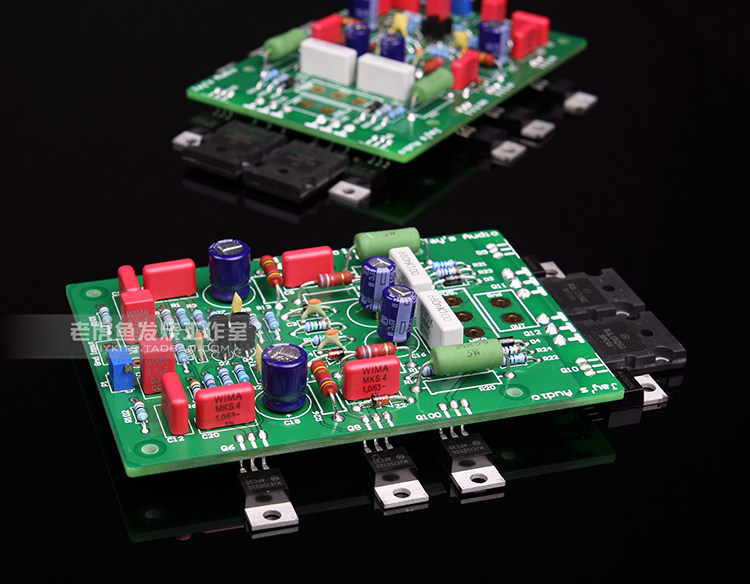

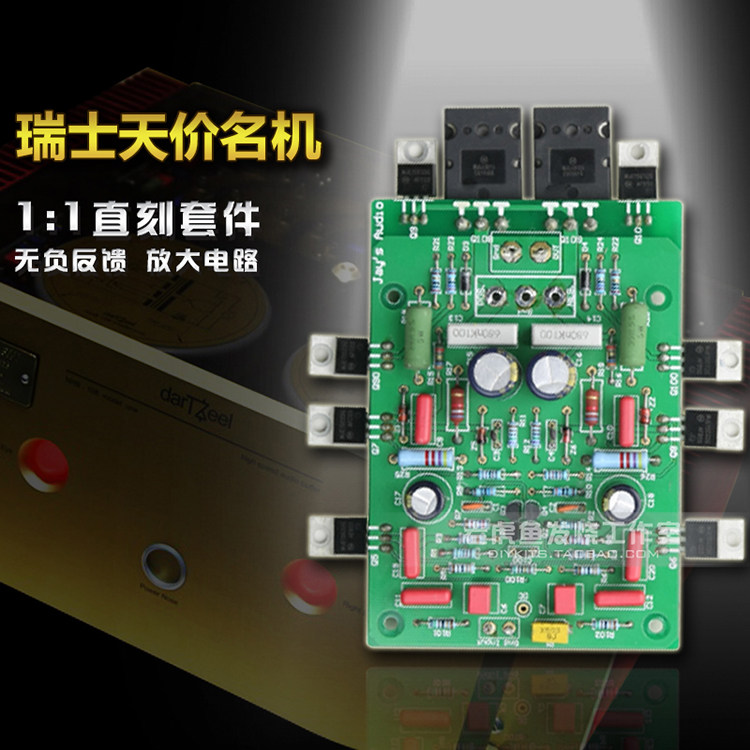

- Два схема усилителя печатной платы(Размер печатной платы 80*115 мм, 2,5 ммфф4, толщина меди 2 унций, Shen Jin 4um, фабрика обнаружения полной летающей иглы)

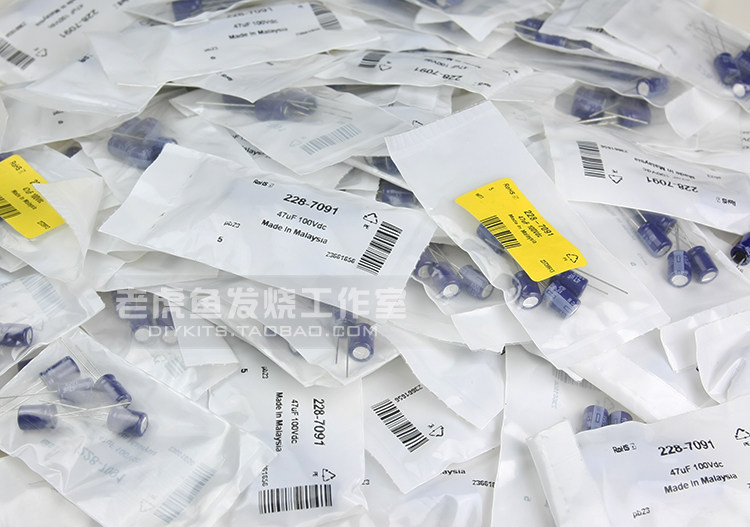

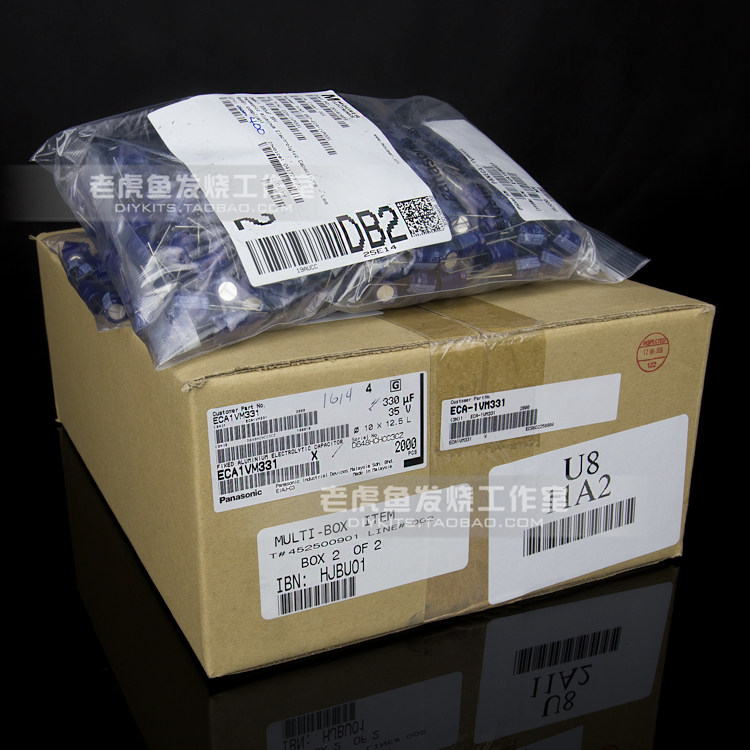

- Электролитическая емкость серии Panasonic M серии(RS, Element14 Supply, 1%ручной пары)
- Vishay PR02, AC03 с высокой устойчивостью к мощности(Искусственная пара до 1%)
- Philips MRS25 1% 0,5 Вт сопротивление(Искусственная пара 0,5%)
- Philips High -Presision Silver Film Compacitor(Искусственная пара 0,5%)
- WIMA mks-4 емкость(Искусственная пара 1%)

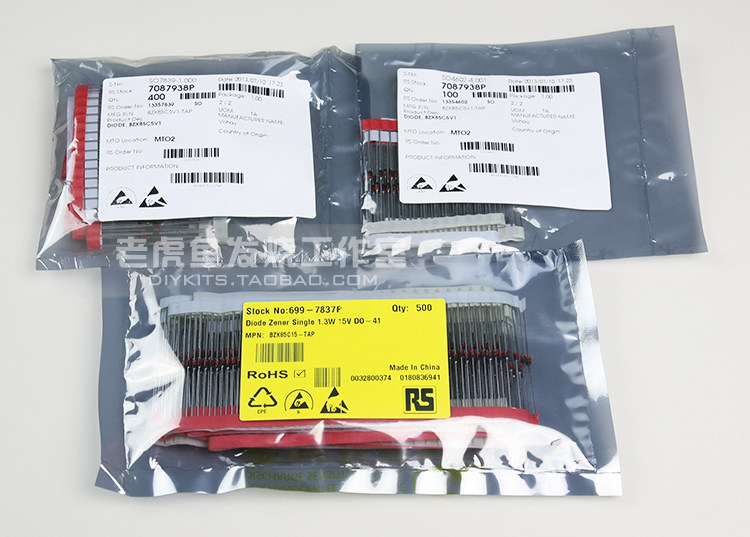

- Импортный диод напряжения 1 Вт(Искусственная пара 1%)
- Оригинальный транзистор(Значок рисунка 3 ~ 5%спаривание)
- Изоляционные таблетки, изоляционные частицы, винты и другие запасные части
Связанная поддержка: (вы можете нажать на ссылку ниже)
  Шасси мягкая запускная доска   Трансформатор TALEMA   Power Board баланс входной платы двойной комплект
- Комплект включает в себя двухканальную увеличительную доску и их компоненты, Не другие защитные доски, электростанции и входные платы (они будут запущены один за другим в будущем)
- Трансформатор использует двойной 35 В ~ 40 В.В настоящее время мы рекомендуем специальные индивидуальные кольцо коров, используя британские железные ядра Airlink и кислородные кабели Ofc Lacquer.http://item.taobao.com/item.htm?spm=a1z10.5.w4002-49863936.16.imrnlp&id=43251162695
- В исходном электролите используется Philips BC101 Series 63V 22000UF Electrolytic (нижняя часть 50 мм80 мм с фиксированным винтом) 12
- В настоящее время существует 2 типа вспомогательного шасси, одна популярная версия, ссылка:http://item.taobao.com/item.htm?spm=686.1000925.0.0.i2jv9&id=43255550255 еще одна версия с высокой имитацией, теперь до -сейл, ссылка:http://item.taobao.com/item.htm?spm=686.1000925.0.zzshnf&id=45577512042Сущность
Мы будем обновлять один за другим, мы будем обновлять один за другим…&Hellip; если у вас есть какие -либо вопросы, пожалуйста, свяжитесь с обслуживанием клиентов для консультации

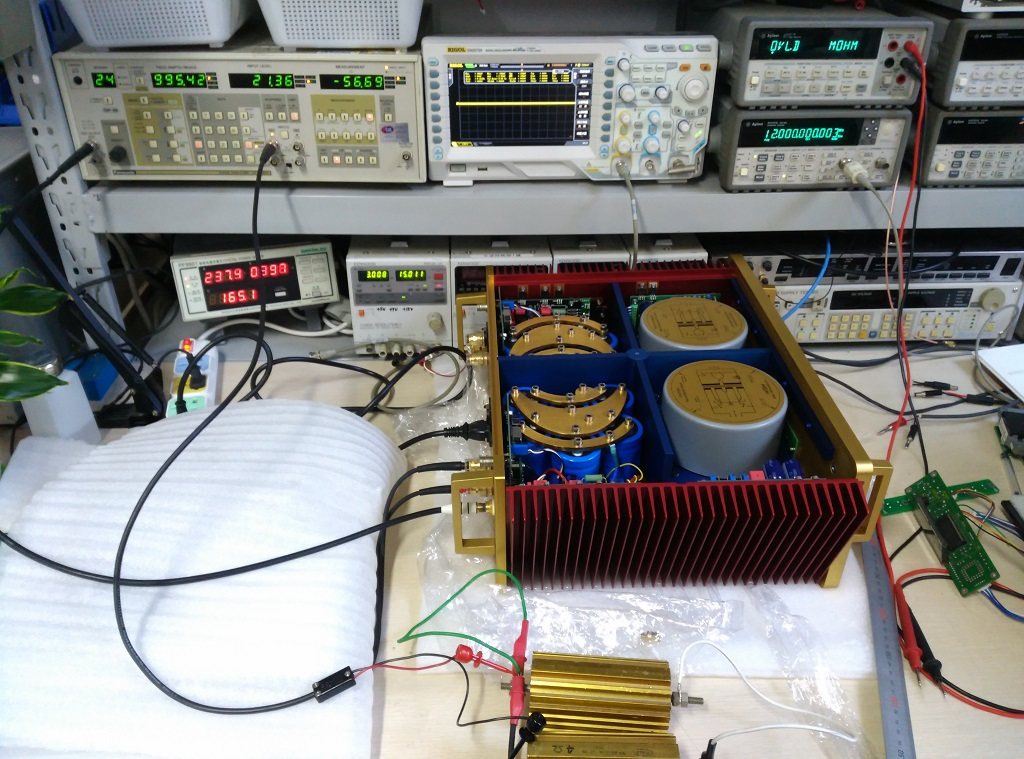

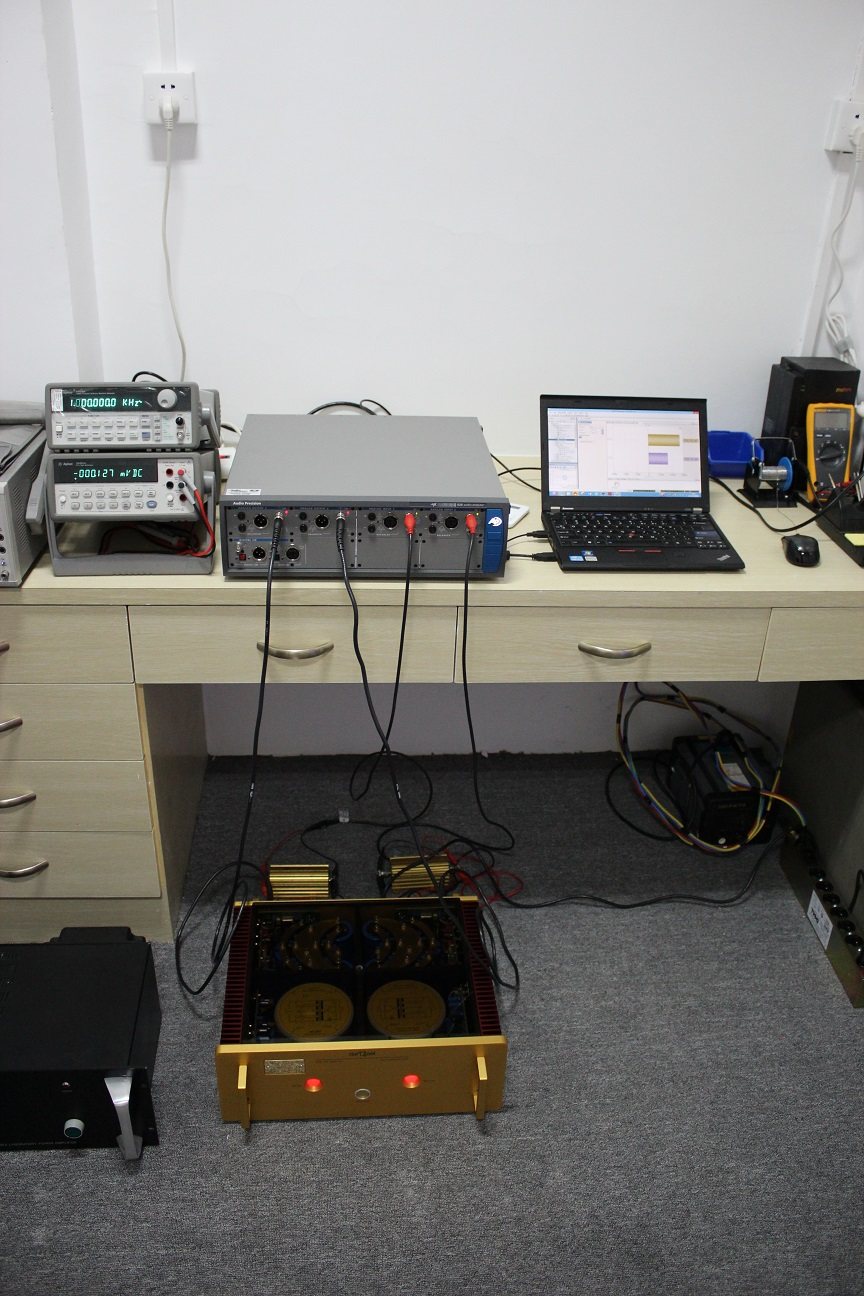

AP -тест для оригинальной машины
Разборка испытания оригинальной машины

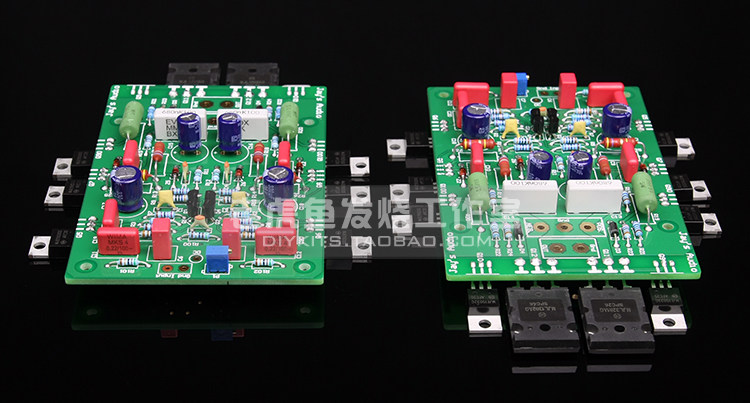

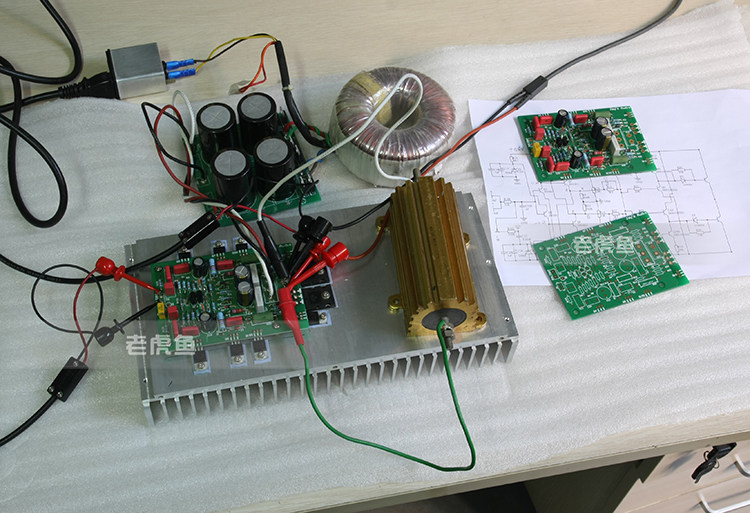

Тест на увеличительную доску

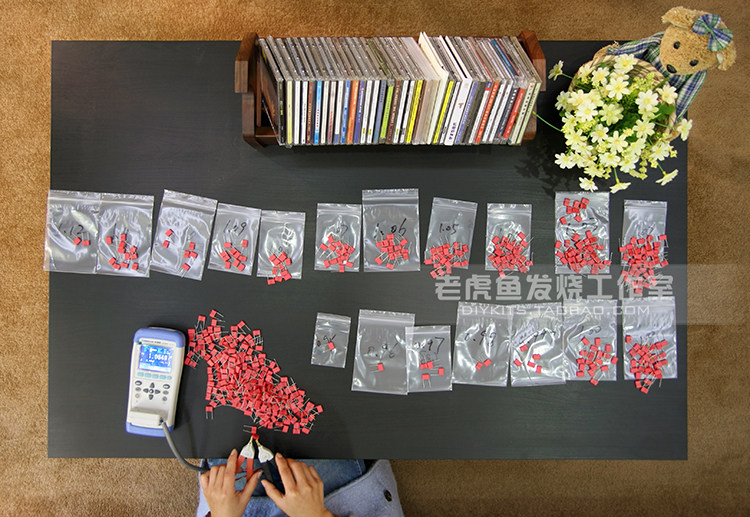

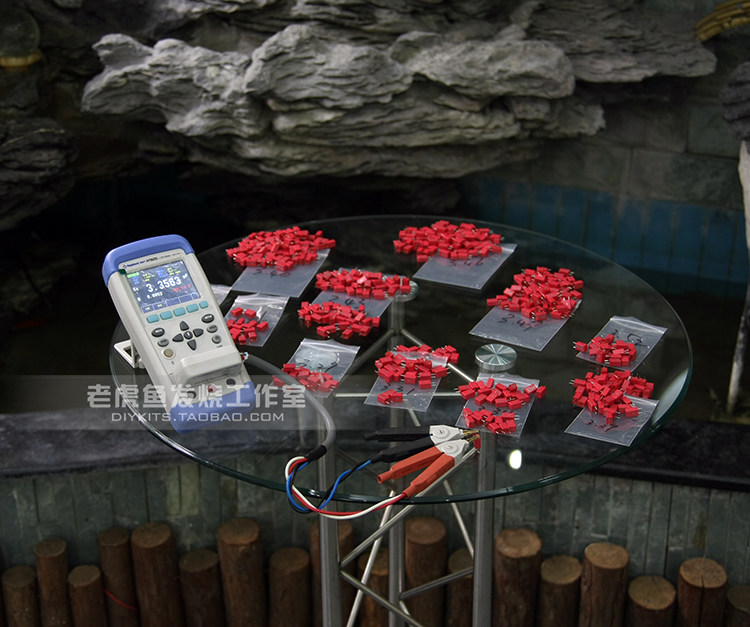

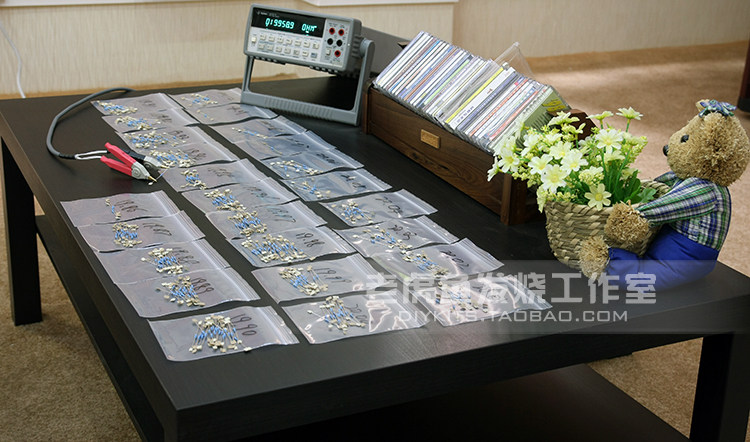

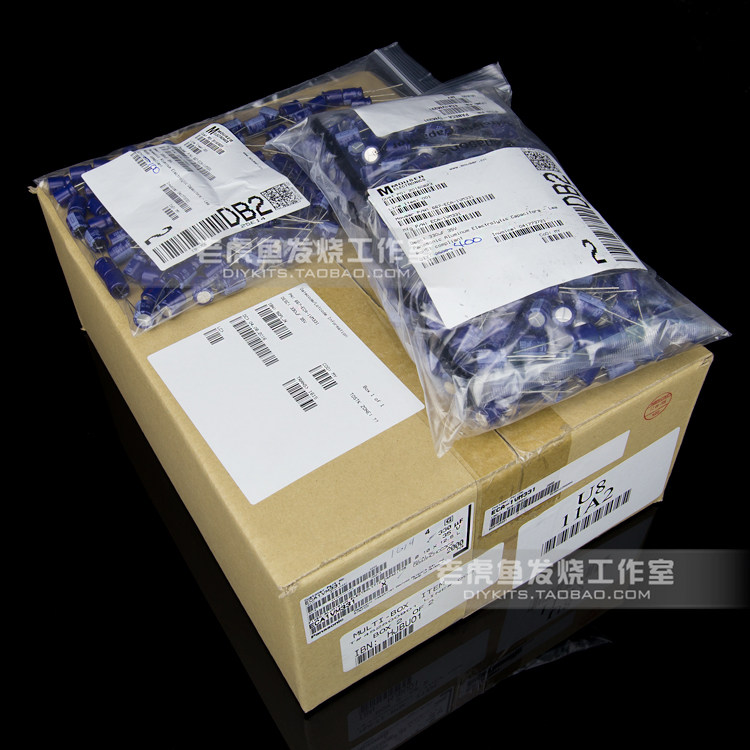

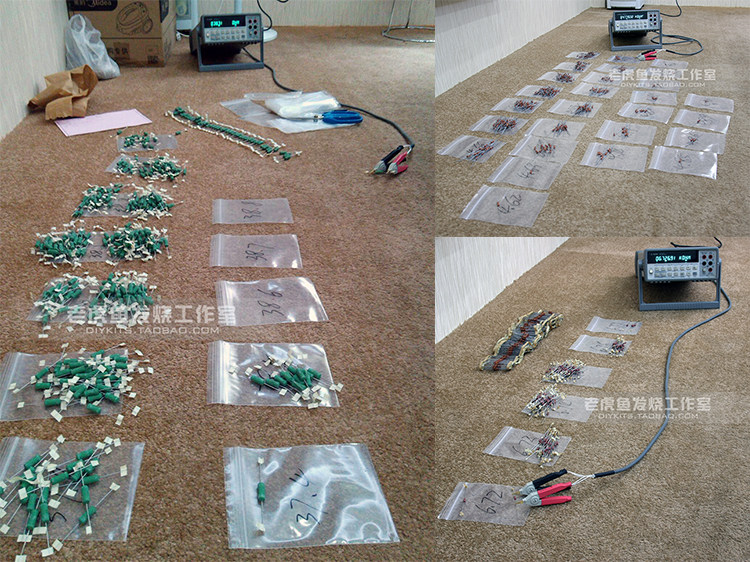

Все компоненты точно в паре

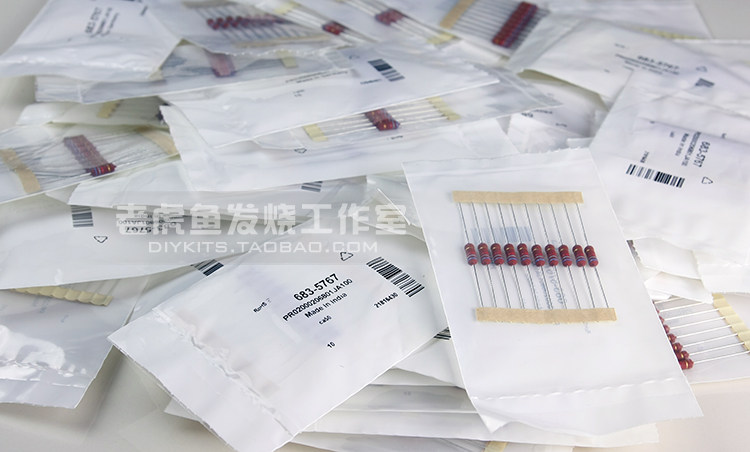

Сопротивление
Емкость
