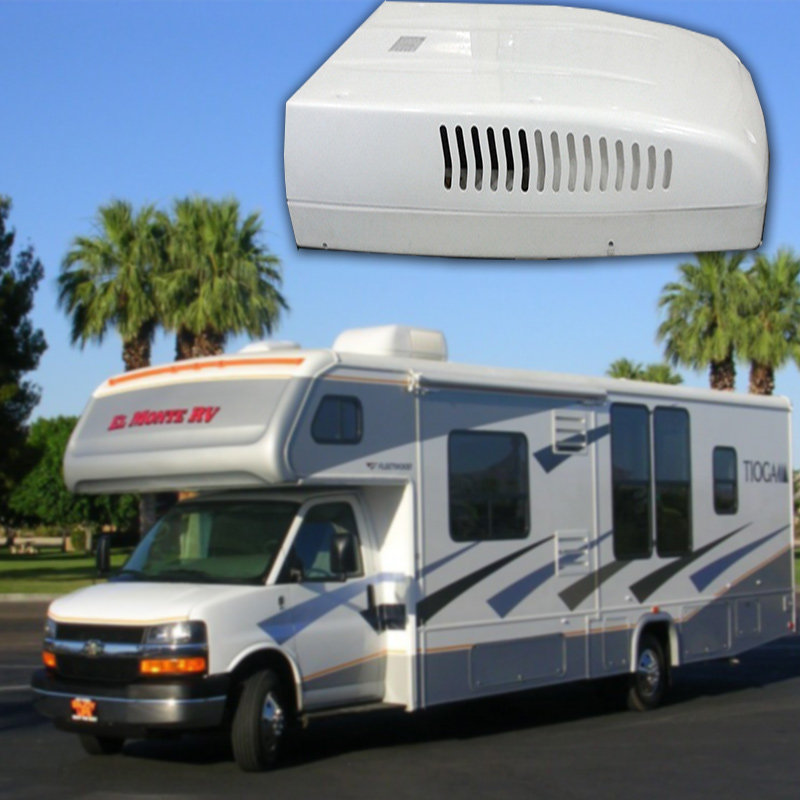

12/24 В RV ROUP Special и теплый воздух -кондиционированный автомобильный автомобиль Электрический верхний верхний кондиционер сборка
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Охлаждение |
| Охлаждение W 3500 |
| Потребление питания w 1220 |
| Рейтинг ток A 6.1 |
| Обогрев |
| Высота W 2000 |
| Потребление мощности w 2150 |
| Рейтинг ток A 9,3 |
 Пожалуйста, прочитайте это руководство подробно, прежде чем использовать, чтобы помочь вам подробно понять характеристики компании, чтобы вы могли легко использовать этот продукт, удобный, правильно и разумный.
  Корабли и т. д.
1.2Особенности
(1)Быстрая охлаждение/регулировка температуры:Может снизить температуру окружающей среды до точки комфорта, требуемой пользователем за короткое время.

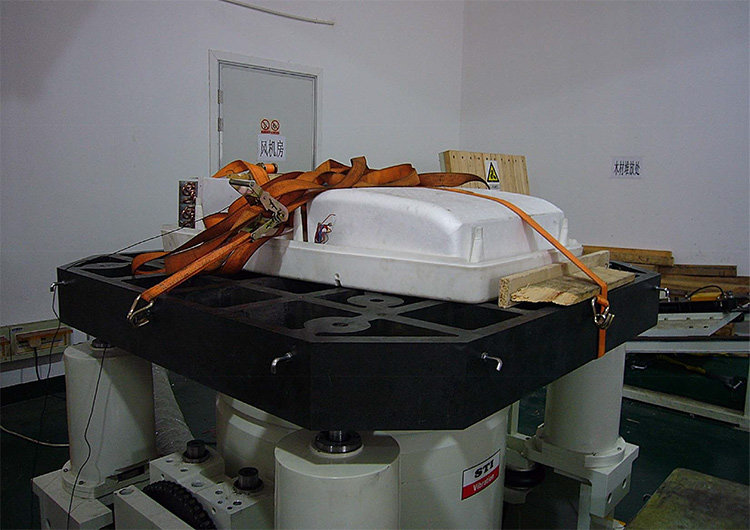

(2)Устойчивость к высокой шоке:Он может работать нормально на секции вибрации и ударов.
(3)Высокоэффективность анти -коррозион: Может использоваться в долгосрочном климате pH.
(4)Высокая общая способность:Форма и размер установки согласуются с аналогичными продуктами за границей и сильными.
(5)тихий шум:Лучший комфорт.
(6)Задержка начала:После того, как кондиционер внезапно выключился и быстро питает, модуль задержки задержал компрессор на 3 минуты, чтобы защитить компрессор без повреждения.
(7)Функция памяти модуля:После того, как питание отключено и быстро получает электричество, устройство автоматически сохранит предыдущее состояние ботинка, чтобы избежать громоздкой регулировки повторной регулировки.
(8)Красота:Пластиковые раковины и крытый пластик с антикоррозионными свойствами увеличивают внешний вид.
- Название машины

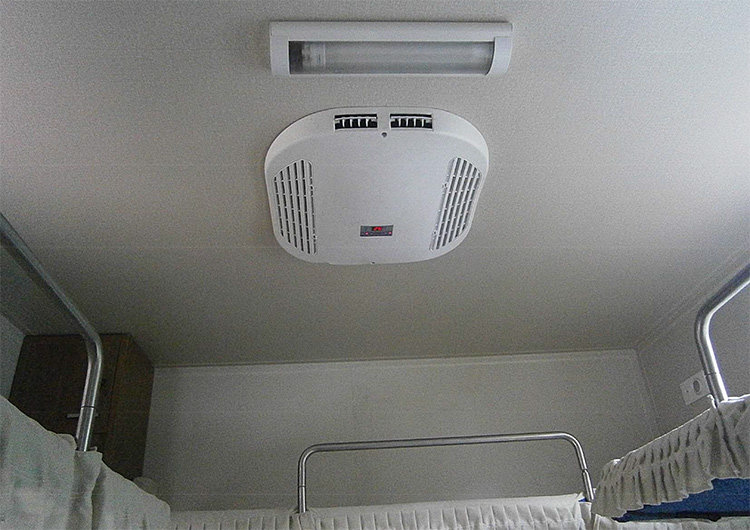

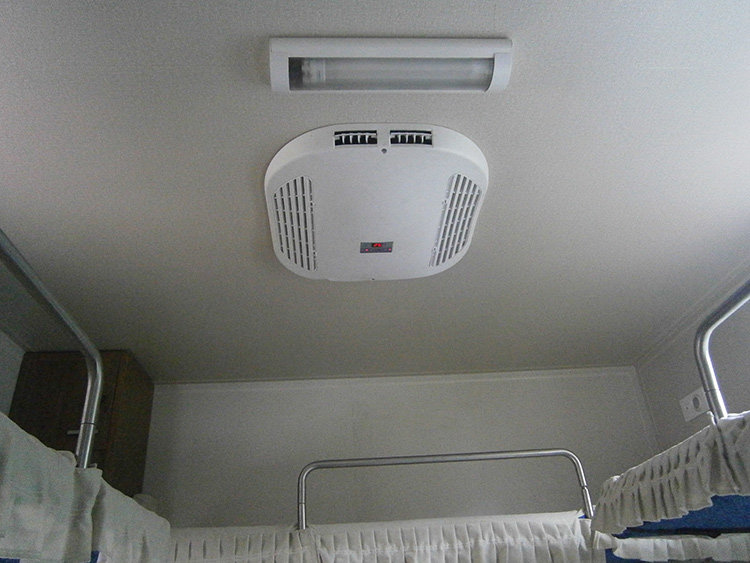

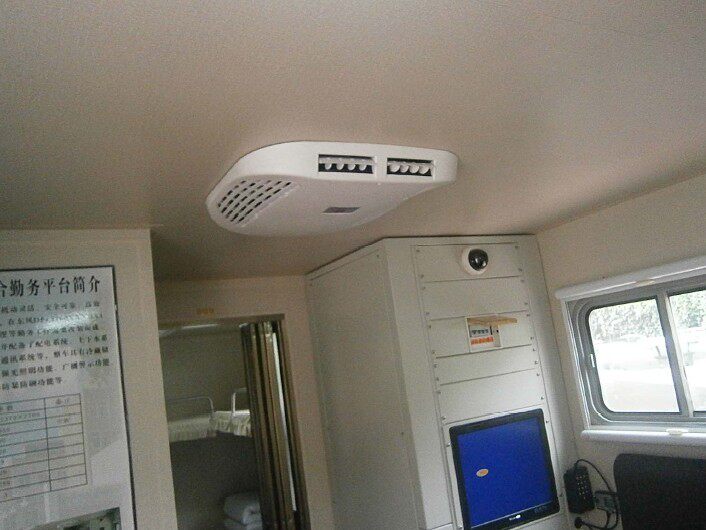

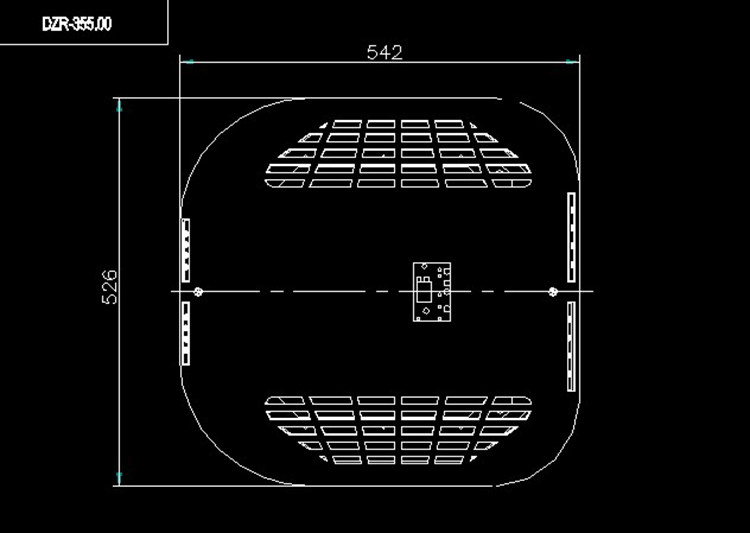

Рисунок 1 Внутренний блок
1Внутренняя пластиковая маска 2Страсть гниения 3Обратный удар
4Внутренняя панель управления 5Индикатор состояния мощности 6Кнопка открытия/выключения
7Индикатор состояния вентиляции 8Индикатор состояния охлаждения 9Кнопка выбора функции
10Индикатор состояния нагрева 11Кнопка настроек температуры 12Индикатор с низкой скоростью
13Кнопка настройки скорости ветра 14Высокий показатель индикатора 15Индикатор температуры Цельсия
16Окно приема сигнала дистанционного управления 17Индикатор температуры Хуа 18Цифровой дисплей
Рисунок 2 Открытые единицы
1Открытая пластиковая маска 2Конденсированный порт дренажа воды
3Запечатывание 4Сетка по обратном направлении на открытом воздухе
Рисунок 3 Дистанционный контроллер
1Окно запуска сигнала
2Кнопка переключения
3Кнопка скорости ветра (низкая скорость)
4Кнопка регулировки температуры (восходящая)
5Кнопка охлаждения
6Кнопка отопления
7Кнопка вентиляции
8Кнопка регулировки температуры (падение)
9Кнопка скорости ветра (высокая скорость)
10Кнопка блокировки
4.1Установить
(1)Определите направление установки кондиционера, а большая сторона объема воздуха (лувер, без воздуха, возле панели управления на крытой пластиковой маске) направлена на основную зону кондиционера воздуха.

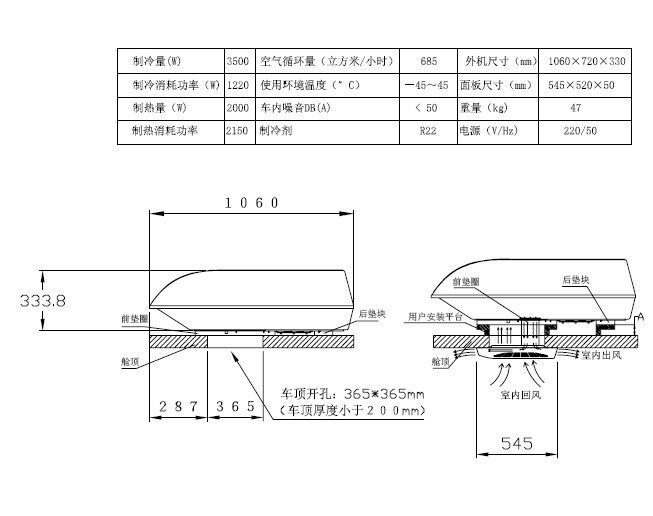

(2)Размер на вершине автомобиля и корабля 370&Времена;
(3)Вся платформа установки не должна превышать 5 градусов, в противном случае она повлияет на нормальные выбросы конденсата кондиционирования воздуха.
4.2Процесс установки
Установите открытый&Рарр;&Рарр;↠ разборка крытого подразделения&Рарр;&Рарр;&Рарр;&Рарр;&Рарр;
4.3Метод установки
(1)Установите открытый
Установите открытый блок Air -Conditioner прямо на 370&Время;Черное герметичное кольцо в нижней части наружного подразделения кондиционера расположено между отверстием кондиционера и верхней частью автомобиля и корабля. быть симметричным.
Примечание:
l После завершения установки проводятся проверка утечки на герметизированном кольце.
l Для нерегулярных грубых крыш все зазоры должны быть запечатаны герметичными агентами, чтобы предотвратить проникновение дождевой воды в отсек.Рекомендуется пройти тест на воду после установки.
(2)Фиксированная структура установки
Совместите 4 самые большие отверстия для установки на внутренней структуре установки с отверстием для кондиционера на открытом воздухе и используйте специальные болты 4 M10 для исправления наружного блок кондиционера (с ним (Степень крепления: кондиционирование воздуха на открытом воздухе капли 5-8 мм), Как показано на рисунке 4.4.
(3)Установка кабеля питания
Расположение шнура питания показана на рисунке 4.5, а проводная терминал не может мешать крытой пластиковой маске.Рекомендуется, чтобы макет темной линии.Φ
Перед установкой шнура питания вытащите шнур питания из блока (умеренно плотно), чтобы избежать питания, свернутого внутри устройства, чтобы нагреться с электрическим нагревом.
(4)Фиксированный пластиковый плоский фланец
Пластиковые плоские вентиляторы с обручами и нейлоновым воздушным воздуховодом направлены на выход воздуха наружного блок кондиционера (см. Рисунок 7.2) и используйте 3 ST4.8x10 Self -Attack Wints, чтобы исправить его на выходе воздуха, как показано в Рисунок 4.6.6 Покажите.
(5)Разобранный внутренний блок
Внутренний блок можно разобрать в три частях: внутренняя маска, нижняя пластина воздушного воздуховода в помещении и внутренний воздуходуман.Как показано на рисунке 4.7.Разборка шагов:
Шаг 1: Снимите два установленных винтов на внутренней маске
Шаг 2: Снимите шесть установленных винтов на нижней части внутреннего воздуховода
(6)Установленная верхняя плата воздушного воздуховода в помещении
Как показано на рисунке 4.8, верхняя панель крытого воздуховода выровнена с отверстиями на раме установки с 4 винтами ST4.8x10 Self -Attack.
(7)Фиксированный металлический воздушный фланец
Как показано на рисунке 4.9, поместите нижний конец нейлоновой трубы в отверстие внутреннего воздуховода и откройте его вокруг внутренней части верхней пластины. Отверстия на верхней доске и исправьте это.Избыточная часть воздушного канала отрезана ножом.
(8)Фиксированная крытая воздуховочная пластина нижняя пластина
Как показано на рисунке 4.10, шесть отверстий установки на нижней пластине крытого воздуховода выровнены с отверстиями на верхней панели крытого воздуховода и фиксируют ее на верхней плате с шестью ST4.8x10 Self -Attack винты.
(9)Установите крытую маску
Примечание. Подключите электрическую заглушку -в внутренней части устройства и верхней части
Как показано на рисунке 4.9, покройте все части внутренней части внутренней маской, переместите две колонны в внутренней маске вдоль двух полукругов крытого воздуховода и перемещайте его с двумя полукругами крытого воздушного протока . Установка показана на рисунке 4.11.
(1) Проверьте весь процесс установки, чтобы убедиться, что установка является правильной и надежной;
(2) Перед пробной эксплуатацией, пожалуйста, откройте проходной шаттл в требуемой позиции;
(3) Подключите питание, запустите кондиционер в соответствии со следующими методами работы и проверьте, работает ли кондиционер положительно
Часто, существует ли аномальный шум, проверяйте разницу температуры между входом и выходом и рабочим током нормальным. Если он не является нормальным, проверьте причину и исключайте ее до нормы;
(4) Очистите установку мусора и восстановите украшение разрушения в салоне, чтобы обеспечить красоту и чистоту окружающей среды в салоне.
- Использовать и эксплуатировать
Уведомление
l Перед эксплуатацией и управлением кондиционером вы должны узнать больше о инструкциях этого использования.
l Когда воздушный кондиционер останавливает операцию охлаждения, он будет перезапущен.
l Операционное напряжение кондиционера должно храниться при номинальном напряжении (220 В или 110 В)&Plusmn;Чрезмерное напряжение или слишком высокое может привести к сгоне компрессора.
l Кондиционер должен быть установлен строго, чтобы обеспечить твердость соединения с крышей и стабильность установки положения кондиционера.
l Когда пульт дистанционного управления не используется в течение долгого времени, удалите батарею, чтобы избежать возможной утечки электролита и повредить устройство.
l Если электролит протекания аккумулятора подвергается воздействию кожи, в глазах или рте, промыть его большим количеством воды и вовремя обращайтесь за медицинской помощью.
5.1подготовка
(1)Подключите источник питания кондиционера
Подключите воздушный шнур питания к стороне питания и подтвердите мощность мощности;“POWER” укажите свет.
(2)Установите батарею
Нажмите и сдвиньте батарею назад.
Проверьте, оснащена ли он доступными батареями.Если нет, пожалуйста, собирайте.
Выключите крышку аккумулятора.
5.2Операция дистанционного управления
Пульт дистанционного управления должен быть обращен к внутренней панели управления кондиционером (см. Рисунок 14К.
(1)Выберите режим работы
Нажмите на открытый/уровень“ON/OFF&Rdquo;
В рабочем состоянии главное окно панели управления в помещении отображает температуру в помещении;
Нажмите кнопку режима&Ldquo; прохладное охлаждение”: режим работы кондиционера&Ldquo; охлаждение”.
Нижний левый угол панели управления в помещении“COOL” укажите свет.
Нажмите кнопку режима&Ldquo; вентиляция фанатов”: режим работы кондиционера&Ldquo; вентиляция”.
Нижний левый угол панели управления в помещении“FAN” укажите свет.
Нажмите кнопку режима&Ldquo; тепловое отопление”: режим работы кондиционера&Ldquo; отопление”.
Нижний левый угол панели управления в помещении“HEAT” укажите свет.
ПРИМЕЧАНИЕ: Одиночный кондиционер с холодным воздухом&Ldquo; тепловое отопление”Кнопка недействительна.
(2)Установка температуры
Нажмите на настройку температуры“TEMP” кнопка
▲ Кнопка: повышение температуры
▼Кнопка: снижение температуры
Примечание:
lКогда воздушный кондиционер работает нормально, значение отображения температуры -текущая температура окружающей среды в помещении; когда настройка температуры“ ▲”“▼&Rdquo; отображать текущую установленную температуру.Когда настройки завершены, больше не нажимает“TEMP&Rdquo; ключ, возобновите температуру в помещении через 10 секунд.
lВ работе режима вентиляции настройка температуры не влияет на статус работы.
(3)Установите скорость вентилятора
Нажмите кнопку Speed Speed Speed“ низкая низкая скорость&rdquo ;: Фан работает с низкой скоростью.
Индикатор с низкой скоростью (минимум) на правой части панели управления в помещении включен;
Нажмите кнопку Speed Speed Speed“&rdquo ;: фанат работает на высокой скорости;
Индикатор с высокой скоростью (высокий) на правой части панели управления в помещении включен;
(4)Режим блокировки
Нажмите кнопку блокировки: набор режима настройки заблокирован.
После выключения переосмыслить, и блокировки режима автоматически поднимаются.
5.3Работа панели управления
Панель управления в помещении
(1)Включить/остановку
Нажмите на открытый/уровень“ON/OFF&Rdquo;
В рабочем состоянии главное окно панели управления в помещении отображает температуру в помещении;
(2)Выберите режим работы
Нажмите кнопку выбора режима“MODE” выберите соответствующий режим работы.
Каждый раз, когда нажата эта кнопка, работа в порядке“FAN”→“COOL”→“HEAT” изменение, то есть&Ldquo; вентиляция”→&Ldquo; охлаждение”→&Ldquo; отопление&Rdquo;
(3)установить температуру
Нажмите на настройку температуры“TEMP” кнопка
▲ Кнопка: повышение температуры
▼Кнопка: снижение температуры
Примечание:
lКогда воздушный кондиционер включен, значение температурного отображения -это значение текущей температуры окружающей среды в помещении; когда настройка температуры“ ▲”“▼&Rdquo; отображать текущую установленную температуру.Когда настройки завершены, больше не нажимает“TEMP&Rdquo; ключ, возобновите температуру в помещении через 10 секунд.
lВ работе режима вентиляции настройка температуры не влияет на статус работы.
(4)Установите скорость вентилятора
Нажмите кнопку Speed Speed Speed“SPEED”
При каждом нажатии этой кнопки вентилятор с высокой скоростью и низкой скоростью переключается один раз. Индикаторный свет выбранного состояния включен.
