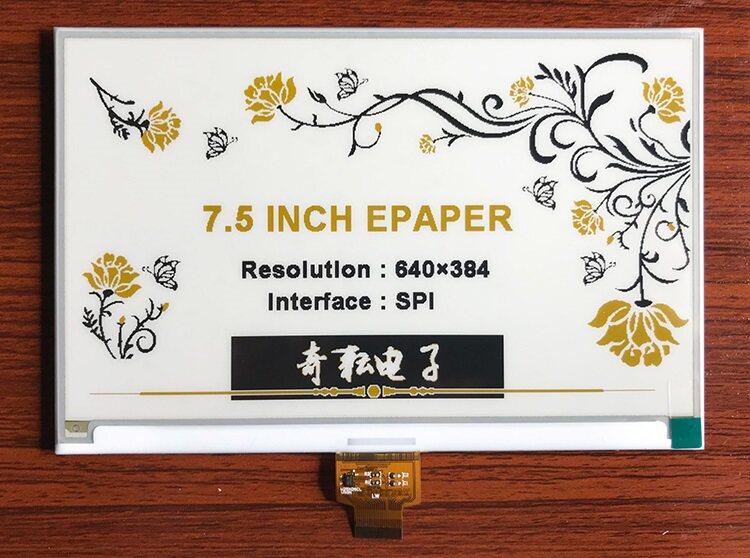

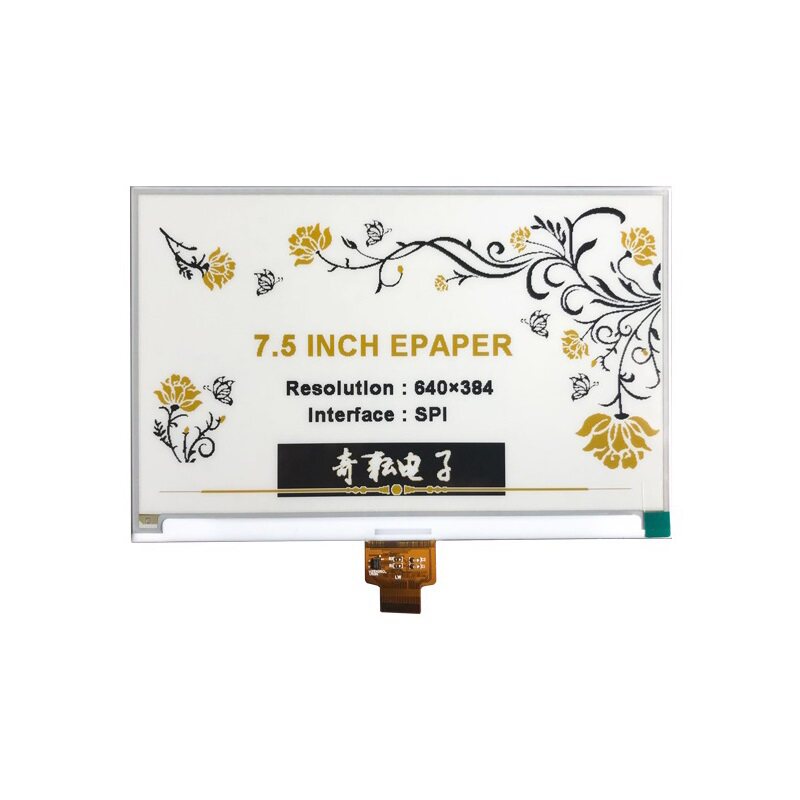

Цвет Электронный экран чернил 7,5 -вдрудочный черно -белый и желтый трех -колорный электронный дисплей SPI SPI Serial Screen GDEW075C21

Цена: 465-8 382руб.    (¥22)
Артикул: 565373316999

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:Eink墨水屏LCD屏专业供应商奇耘电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Выберите размер / комплектацию
  • Официальная стандартная конфигурация
Добавить в корзину
Другие товары этого продавца
¥10212руб.
¥6127руб.
¥10212руб.
¥781 649руб.
  • Информация о товаре
  • Фотографии
Цвет: GDEW075C21 ОДИН -ЭКОНА, Экран+Raspberry Pi Drive Poard содержит интерфейс Raspberry Pi, Экран+ротационная панель без малинового интерфейса, Экран+разъем, Поддерживающая оболочка, Экран+демонстрационный комплект содержит Raspberry Rotary Poard
Тип пакета: Официальная стандартная конфигурация


Поддерживающая ссылка на оболочку:https://item.taobao.com/item.htm?spm=aq0.12575281.0.0.25911deblruxhb&ft=t&id=603968176057
Модель: GDEW075C21

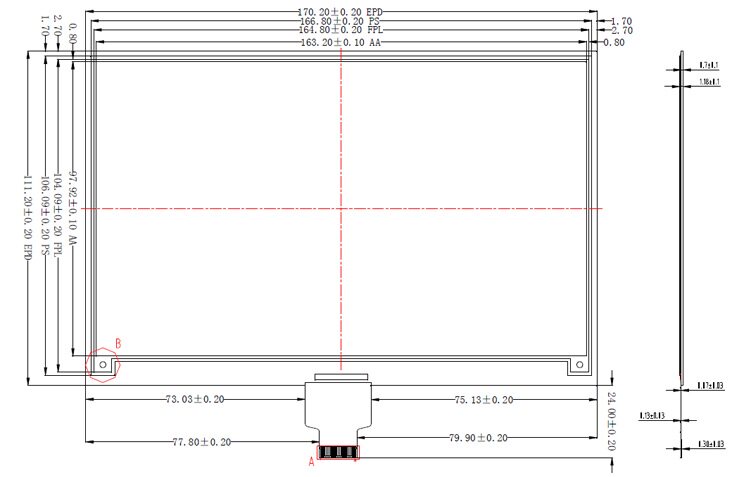

Размеры: 170.2×111.2×1.18mm
Размер площади отображения: 163.2×97.92mm
DPI: 100
Резолюция: 630 x 384
Размер точки: 0,255×0.255
Цвет: черный, белый, желтый
Освежающий метод: полное обновление
Серый уровень: 2
Время обновления: 24 секунды
Тип интерфейса: SPI
Рабочая напряжение: 2,3 ～ 3,6 В
Обновить энергопотребление: 26,4 МВт
Температура работы: 0 ~ 40 ℃
Температура хранения: -25 ~ 60 ℃
Контроллер IC:IL0371
Вес: 43,75±0.5gПродукты. JPG
● Встроенный в дискНет необходимости оборудовать другой диск, и для экономии ресурсов с помощью управления MCU требуется лишь небольшое количество периферийных устройств.
● Есть особая разработкаDEMOСущностьКупите демонстрацию и предоставьте полную схематическую диаграмму и примеры программы, чтобы помочь пользователям быстро познакомиться с электронной бумагой.
● Ультра -широкая перспектива почти 180&Град;.
● Ультра -нижнее энергопотребление (потребляет мощность только при освежении).
● Режим чистого отражения.
● Двухэтажная стабильность.
● Диапазон температуры в бизнесе.
● Пейзаж, портретный режим.
● Анти -глянцевая передняя поверхность.
● Низкий режим глубокого спящего режима.
● Упаковка COG, толщина IC 300 мкл.
● Жизнь жизни (не обновляемое обновлением): 1 миллион раз.

GDEW075C21 Книга спецификации:
http://pmoc98298.pic37.websiteonline.cn/upload/gdew075c21v11.pdf

Руководство по управлению IC:
http://pmoc98298.pic37.websiteonline.cn/upload/il0371.pdf

STM32 Схема Материнская плата Despi-M01:
http://pmoc98298.pic37.websiteonline.cn/upload/despi-m01-sch.pdf

Принцип Polyatrodisplane Диаграмма Desti-C01:
http://pmoc98298.pic37.websiteonline.cn/upload/despi-d1-sch-d11.pdf

Демо -инструкция по руководству:
http://pmoc98298.pic37.websiteonline.cn/upload/despispecv-13.pdf

Примеры программы:
http://pmoc98298.pic37.websiteonline.cn/upload/gdew075c21-prog-2018523.rar

Описание модели изображения:
http://pmoc98298.pic37.websiteonline.cn/upload/gdew075c21-image.pdf

Программное обеспечение для формования изображенийImage2lcd:
http://pmoc98298.pic37.websiteonline.cn/upload/image2lcd.rar

Обновить ссылку на видео:
http://v.youku.com/v_show/id_xmzyymtc1ody4na==.html?spm=a2hzp.8244740.0.0

размермодельРазрешениецветРазмерыРазмер дисплеяинтерфейсTaobao Link
1,02 дюймаGDEW0102I4F128×80черно-белый32.57×18.6×0.321.76×14.0SPIGDEW0102I4F
1,54 дюймаGDEW0154T8152×152черно-белый31.8×37.32×0.9827.51×27.51SPIGDEW0154T8
1,54 дюймаGDEW0154Z17152×152черно-белыйкрасный31.8×37.32×0.9827.51×27.51SPIGDEW0154Z17
1,54 дюймаGDEW0154C39152×152черно-белыйжелтый31.8×37.32×0.9827.51×27.51SPIGDEW0154C39
1,54 дюймаGDEH0154D27200×200черно-белый31.8×36.32×1.0527.6×27.6SPIGDEH0154D27
1,54 дюймаGDEW0154Z04200×200черно-белыйкрасный31.8×37.3×1.0527.6×27.6SPIGDEW0154Z04
2,13 дюймаGDE0213B1250×122черно-белый59.2x29.2x1.0548.55×23.80SPIGDE0213B1
2,13 дюймаGDEH0213B72250×122черно-белый59.2x29.2x1.0548.55×23.70SPIGDEH0213B72
2,13 дюймаGDEW0213T5212×104черно-белый59.2x29.2x0.9848.55×23.71SPIGDEW0213T5
2,13 дюймаGDEW0213I5F212×104черно-белый59.2x29.2x0.348.55×23.71SPIGDEW0213I5F
2,13 дюймаGDEW0213Z16212×104черно-белыйкрасный59.2x29.2x0.9848.55×23.71SPIGDEW0213Z16
2,13 дюймаGDEW0213C38212×104черно-белыйжелтый59.2x29.2x0.9848.55×23.71SPIGDEW0213C38
2,6 дюймаGDEW026T0296×152черно-белый71.82 x 36.3x 1.1860.09 x 30.7SPIGDEW026T0
2,6 дюймаGDEW026Z39296×152черно-белыйкрасный71.82 x 36.3x 1.1860.09 x 30.7SPIGDEW026Z39
2,7 дюймаGDEW027W3264×176черно-белый70.42×45.8×0.9857.288×38.192SPIGDEW027W3
2,7 дюймаGDEW027C44264×176черно-белыйкрасный70.42×45.8×0.9857.288×38.192SPIGDEW027C44
2,9 дюймаGDE029A1296×128черно-белый79.0x36.7x1.0566.89×29.05SPIGDE029A1
2,9 дюймаGDEW029T5296×128черно-белый79.0x36.7x1.1866.9×29.06SPIGDEW029T5
2,9 дюймаGDEW029I6F296×128черно-белый79.0x 36.7x 0.3466.90 x 29.06SPIGDEW029I6F
2,9 дюймаGDEW029Z10296×128черно-белыйкрасный79.0x36.7x1.1866.9×29.06SPIGDEW029Z10
2,9 дюймаGDEW029C32296×128черно-белыйжелтый79.0x36.7x1.1866.9×29.06SPIGDEW029C32
4,2 дюймаGDEW042T2400×300черно-белый91.0×77.0×1.1884.8×63.6SPIGDEW042T2
4,2 дюймаGDEW042Z15400×300черно-белыйкрасный91.0×77.0×1.1884.8×63.6SPIGDEW042Z15
4,2 дюймаGDEW042C37400×300черно-белыйжелтый91.0×77.0×1.1884.8×63.6SPIGDEW042C37
4,3 дюймаGDE043A2800×600черно-белый126.5×74.6×1.1788.0×66.0параллельный портGDE043A2
5,83 дюймаGDEW0583T7600×448черно-белый125.4×99.5×1.18118.8×88.26SPIGDEW0583T7
5,83 дюймаGDEW0583Z21600×448черно-белыйкрасный125.4×99.5×1.18118.8×88.26SPIGDEW0583Z21
5,83 дюймаGDEW0583C64600×448черно-белыйжелтый125.4×99.5×1.18118.8×88.26SPIGDEW0583C64
6 дюймовGDE060BA800×600черно-белый101.8×138.4×1.1890.6×122.4параллельный портGDE060BA
6 дюймовGDE060F31024×758черно-белый101.8×138.4×1.1890.6×122.4параллельный портGDE060F3
7,5 дюймаGDEW075T8640×384черно-белый170.2×111.2×1.18163.2×97.92SPIGDEW075T8
7,5 дюймаGDEW075Z09640×384черно-белыйкрасный170.2×111.2×1.18163.2×97.92SPIGDEW075Z09
7,5 дюймаGDEW075C21640×384черно-белыйжелтый170.2×111.2×1.18163.2×97.92SPIGDEW075C21
