Подлинный многоофункциональный сетевой тестировщик инструмент RJ45RJ11 Телефонная линия сетевой кабель Тестовый проволока Проводная проволока Бесплатная доставка
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

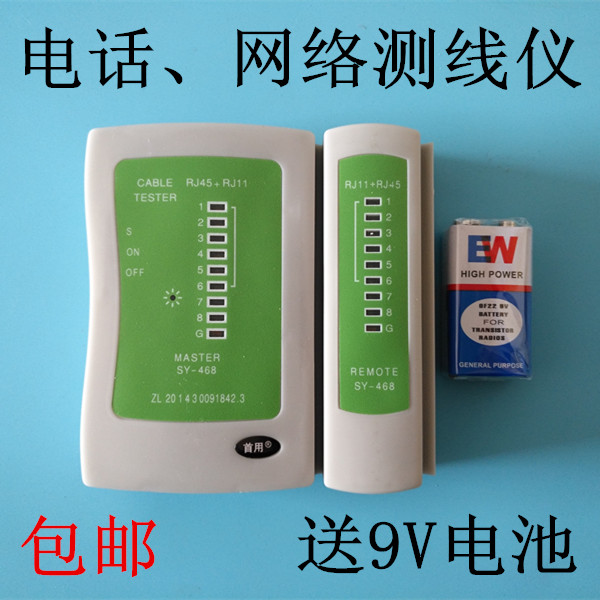

Содержание продукта: 1 может быть+9 В батарея 1 в приборе измерения измерительного измерителя

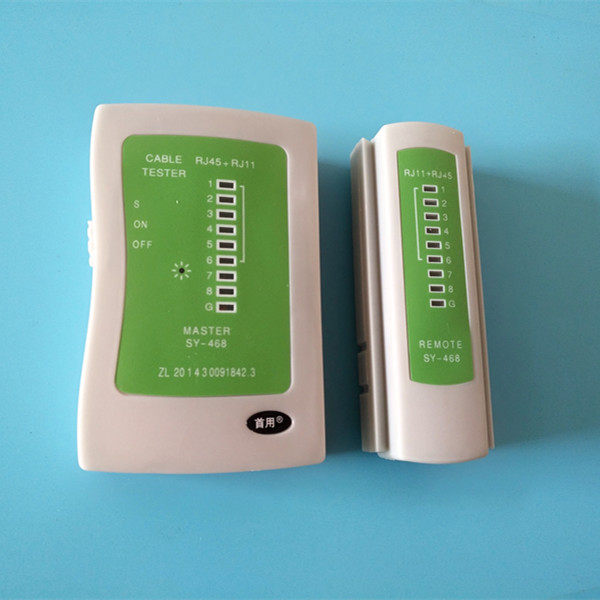

Двухцепонизируемый многоофункциональный кабельный тестер
Принятие автоматического сканирования, быстрого тестирования, оптимизированной формы, в соответствии с эргономичным дизайном.Линии гладкие и лаконичные, анти -кадры и светлый дизайн, который в большей степени соответствует конструкции включенной.
Технический индикатор
Тестовый кабель: RJ11, RJ45

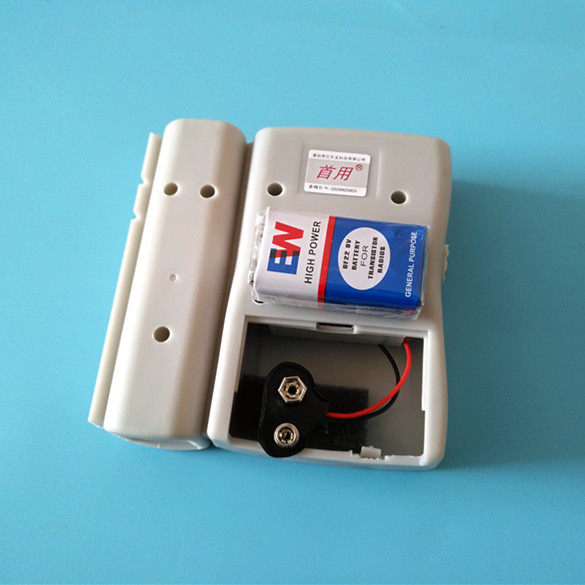

Питание: DC 9V батарея стека
Энергопотребление: 25 мА
Том: 10,5*10,5*2,6 мм
Вес: 200G
1. Функция:
1. Проверка на двустороннюю скрученную линию 1, 2, 3, 4, 5, 6, 7, 8, G Линейные пары корней (пара) и могут различить какую (справа) или неправильную линию, короткий замыкание и отверстие.
2. Включение - это нормальная скорость тестирования,“S” медленная скорость тестирования, m - ручная передача.
Во -вторых, тест с видной парой: включите источник питания, вставьте пробку сетевого кабеля в основной тестер и удаленный тестер соответственно. Индикатор хоста светит от 1 до G в порядке.
Основной тестер: 1-2-3-4-5-6-7-8-G
Удаленный тестер: 1-2-3-4-5-6-7-8-G (RJ45) (RJ45)
1-2-3-4-5-6 ------ (RJ12)
1-2-3-4 --------- (RJ11)
Если проводка является ненормальной, она отображается следующим образом:
1. Когда сетевой кабель отключен, основной тестер и удаленная тестовая сторона 3 света не являются яркими.
2. Когда есть несколько линий, которые не подключены, несколько линий не являются яркими. Когда сетевой кабель подключен менее чем 2 проводами, свет не яркий.
3. Когда двухво -загородная последовательность сетевого кабеля является хаотической, примеры 2 и 4 случайные последовательности отображаются следующим образом:
Основной тестер не изменился: 1-2-3-4-5-6-7-8-g
Сторона дистанционного испытания: 1-4-3-2-5-6-7-8-G
4. Когда существует две короткие цирки сетевого кабеля, главный тестер показывает, что два линии света, которые показывают короткий цикл на стороне удаленного испытания, немного яркие, если их более 3 (включая 3)
В коротком замыкании света всех чисел коротких замыканий не включены.
В-третьих, если требуется подводная стойка и модуль сиденья настенных сидений, два подходящих для линии прыжков (например, 110p4-rj45) необходимо привести к тестеру.
В -четвертых, коаксиальный кабельный тест: если кабель хорош, вторые концы света BNC вспыхивают зеленые огни одновременно.
Упаковка: NS -468 (зеленый) тип ниток, одна кожаная сумка, одно руководство по инструкции.
Обычный метод подключения (568b из двух голов): оранжево -белый 1 оранжевый 2 зеленый, белый 3 синий, синий и белый 5 зеленый 6 коричневый белый 7 коричневый 8 8  оранжево -зеленый, синий коричневый, белая линия слева, зеленый и синий изменение)
Метод Cross -connection (568a One): зеленый, белый, 6 апельсиновый 1 синий 4 синий и белый 5 оранжевый 2 коричневый белый 7 коричневый 8 8  (зеленый апельсиновый и синий коричневый, белая линия слева, оранжевый и синий)
Инструкции:
  вставьте кристаллическую головку на обоих концах сетевого кабеля в порт RJ45 на главном тестере и удаленном тесте и наберите переключатель к“ON&Rdquo; (s - медленная передача), в настоящее время заголовок инструкции основного тестера и дистанционного теста должен сиять один за другим.
⑴ Проверка соединения: когда тест напрямую подключается, индикаторный свет основного тестера должен быть блестящим от 1 до 8, а индикаторный свет на удаленной стороне теста также должен быть блестящим от 1 до 8.Если это это явление, это означает, что связь прямой линии не является проблемой, в противном случае она должна быть погашена.
测试 Тестирование ошеломленной линии: Когда тест ошеломлен, индикаторный свет основного тестера также должен быть блестящим от 1 до 8, а индикаторный свет на удаленном испытании должен быть в соответствии с 3, 6, 1, 4, 5, 5 Орден 2, 7 и 8 сияет один за другим.Если это так, это означает, что нет проблем с ошеломленным подключением к соединению, в противном случае его необходимо продлить.
端 Если порядок линии на обоих концах сетевого кабеля неверен, индикаторный свет основного тестера все равно будет сиять от 1 до 8, но индикаторный свет на удаленном тесте будет сиять в порядке соединения линии подключенного к основной тестовой стороне.Другими словами, длинная испытательная сторона не может быть затоплена в порядке (1) и (2).
2. Феномен теста на разъединение проволоки
⑴ Когда есть от 1 до 6 направляющих линий, индикаторные огни соответствующего номера линии основного тестера и удаленной испытательной стороны не являются яркими, а другие огни могут сиять один за другим.
Когда существует 7 или 8 или 8 направляющих линий, индикаторы основного тестера и удаленной испытательной стороны не являются яркими.
3. Феномен тестирования короткого замыкания
⑴ Когда есть два провода коротких замыканий, индикаторный свет основного тестера все еще сияет один за другим в порядке от 1 до 8, а индикаторный свет, соответствующий двум коротким путям удаленного теста Время, и другие указания будут зажжены, и другие инструкции будут сияют в обычном порядке.
⑵ Когда существует три или более проводов более трех или более, индикатор основного тестера все еще сияет от 1 до 8, а индикаторные огни, соответствующие всем коротким маршрутам на удаленной тесте, не являются яркими.
