Проверка сбоя на кабель с анти -интерференциями.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Детектор, Обычная версия длины короткая точка перерыва, Утечка утечки утечки электричества с короткой точкой длины длиной длиной длины., Высокое напряжение и низкое напряжение точки перерыва брони кабелей в кабелях брони утечки утечки электричества |
Оригинальный кабель питания HuaxiangПять лет бесплатной гарантии на жизнь гарантии.Оригинальные прямые продажи!Агенты по распределению набора.Добро пожаловать в дверь, чтобы проверить фабрику!Предоставьте операционные видео, руководства и искусственные технические руководства!  SF Express по всей стране (не поставляется в Тибете), 15 лет качества!Предоставьте отчет о тестах компании в Гонконге.
  Многофункциональный тест разломов кабеля делится на обычную версию, улучшенную версию и двойные обновления.Мы предоставляем экспорт круглый год.
(1)HS-CT8801 обычная версияТестер разлома кабеля  Длина +Смешанная линия короткая замыкания +разбитая линия перерыва +не -карт, не связанный с вырубкой кабеля.Тестер разлома кабеля, нет генератора сигналов.Это может быть только диапазон и не может быть расположен.
(2)HS-CT880 Усовершенствованная версия с высоким содержанием:Lee в длине +смешивание короткого -циркут +сломанная точка перерыва +тест на утечку кабеля.Цементный тротуар не может быть расположен и может быть варьируется.1 Тестер кабеля+1 генератор сигналов.Сиятура+позиционирование+направление пути грязного дорожного покрытия, чтобы найти
Вы можете проверить длину длины кабеля кабеля и короткого замыкания без утечки кабеля брони.Работы с низкой резистентностью, такие как утечка земли, утечка фазовых брони, отсутствие фазовых линий, короткометражная фаза и другие сбои с низким уровнем устойчивостиСущностьОснащен генератором сигнала, чтобы нацелиться на путь направления захороненного кабеля с помощью неамериканского покрытия.Подарочный зонд.

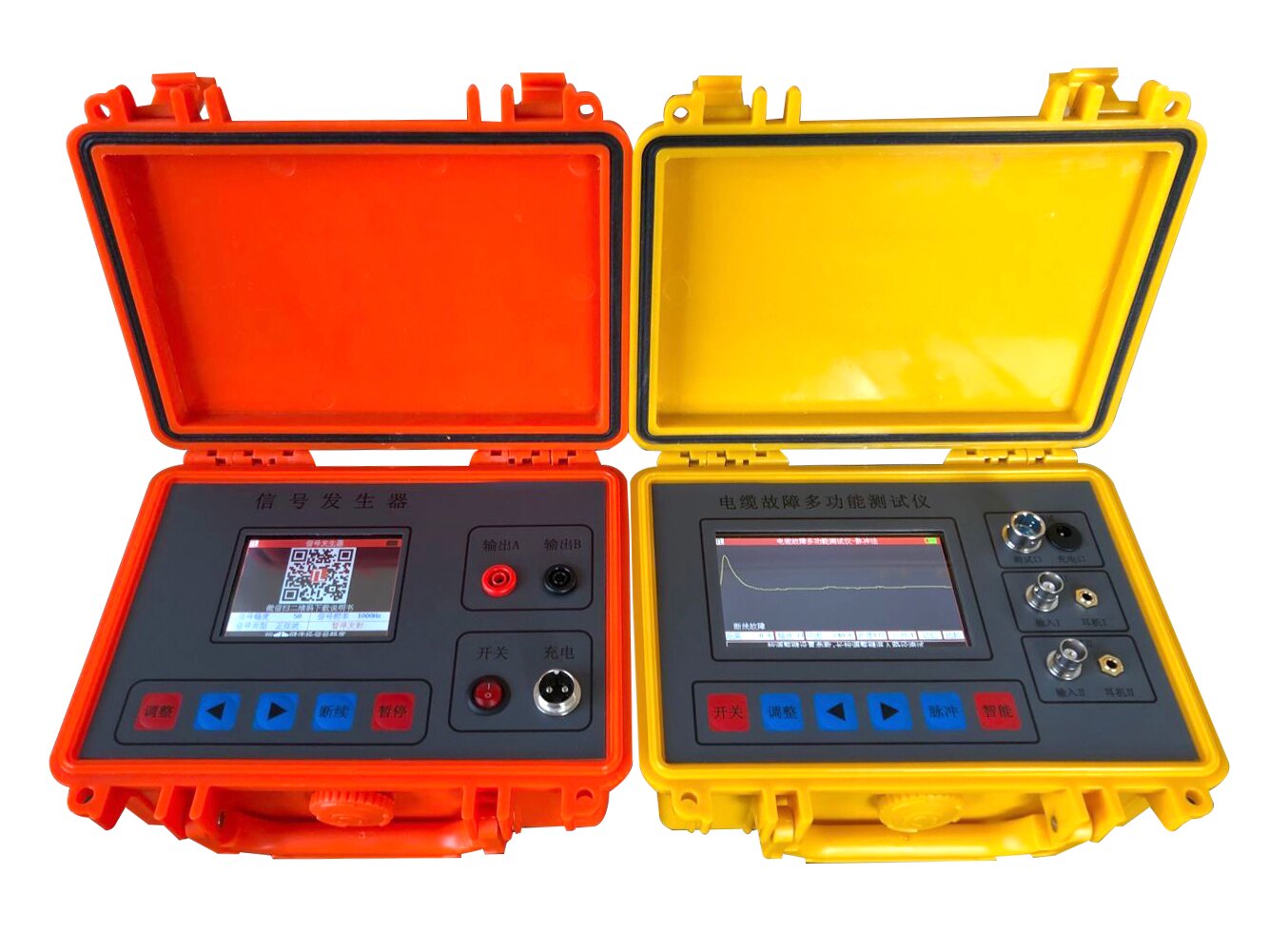

(3)HS-T880 PLUSОбновленная версия новейшего высокого давления, низкого напряжения, слабый электрический кабель. Тестер с неисправностью кабеля+генератор сигналов имеет дисплей экрана цвета.Подарить зонд стержень.
Уровень+разъединение+короткое циркут+заземление утечки (броня и кабель брони)+направление пути, чтобы найти анти -межференции.Цементные тротуар и почвенное покрытие, мрамор, половые плитки и трубы из ПВХ могут быть проверены.Применимые крытые кабели, сельскохозяйственное и электроснабжение, уличные световые кабели, пожарная защита, больницы, сообщества, автомагистрали и т. Д.
Кабели с высоким напряжением+кабели с низким напряжением+Слабый электрический кабель брони.
Броня и обычный кабель заземления Низкий притилизация к разломам утечки на земле (значения сопротивления утечки в 500K OHINE) могут быть протестированы.
Распределенные и короткие разломы функциональной линии теста длины отображаются интуитивно понятными.
Тест заземляющего кабеля может быть проверен точно, и ошибка не превышает 5 см.
Руководство по тестированию длины отображает 2 сигнала через сравнение и облегчает сбой положения
Двойные волны показывают, что ношение трубных кабелей из ПВХ, цементное покрытие грязные стены тротуара, кабели под полом можно потерпеть неудачу.

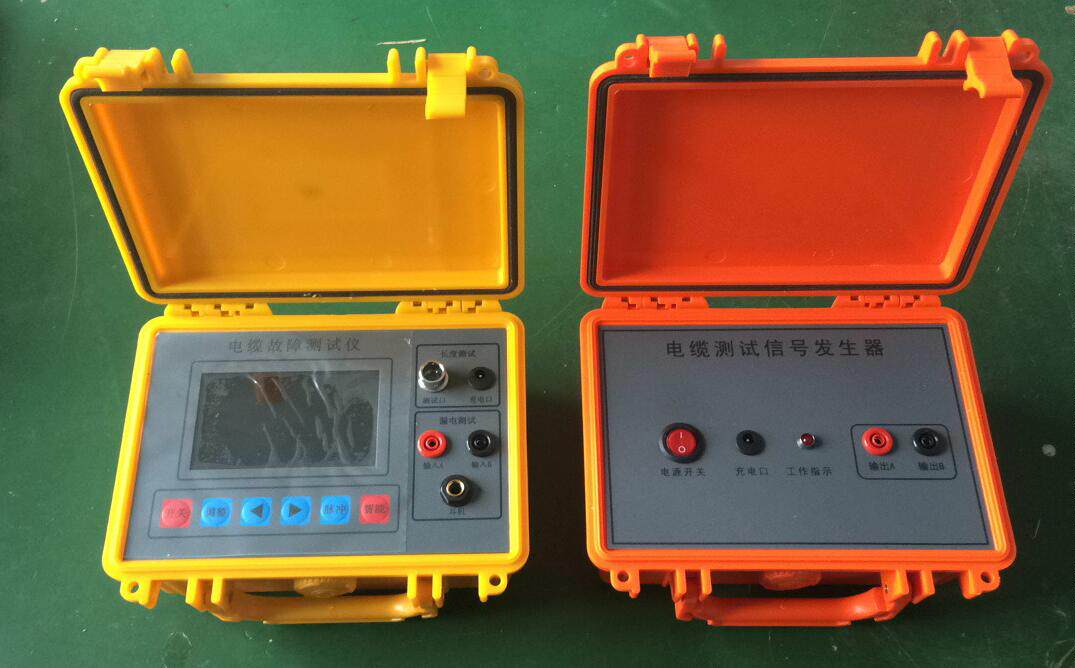

T880 обновленная версия основных аксессуаров

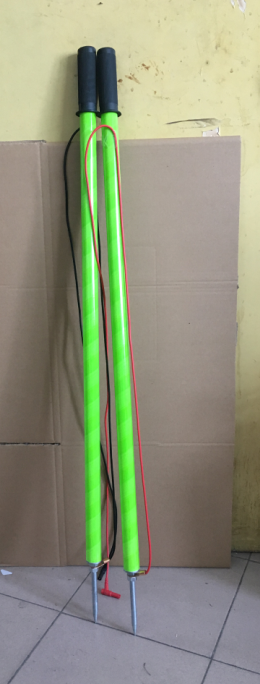

Высоко -элитная версия изображения стержня:

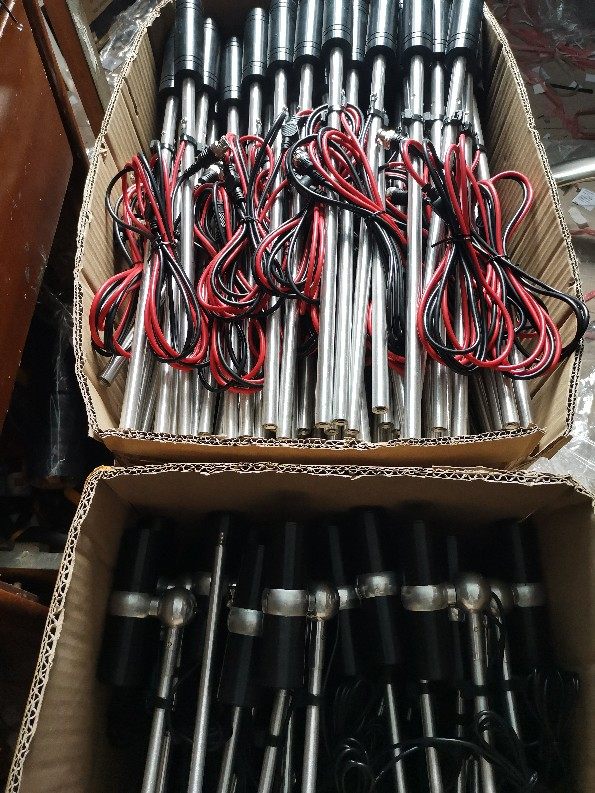

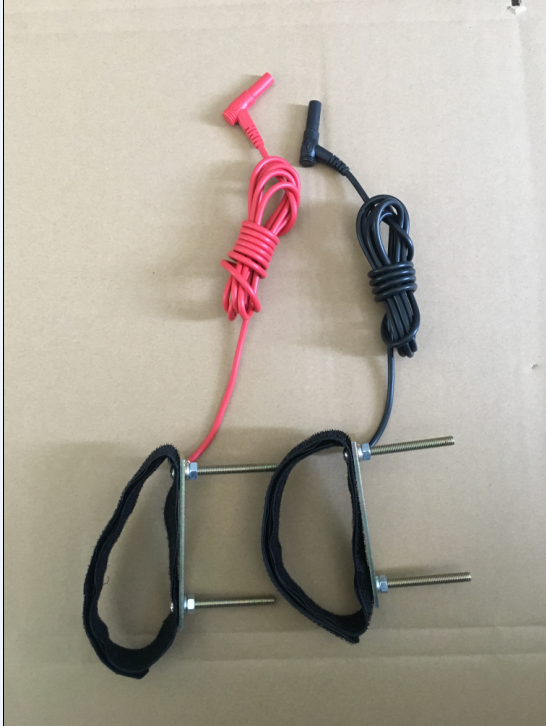

Другие аксессуары: Коллекционер сигналов утечки: (обычная версия, версия зонда с высокой точностью.

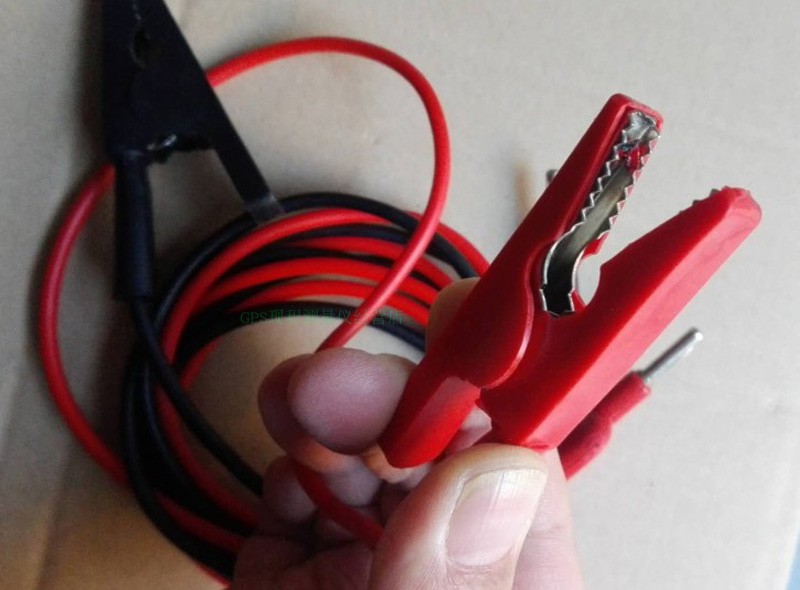

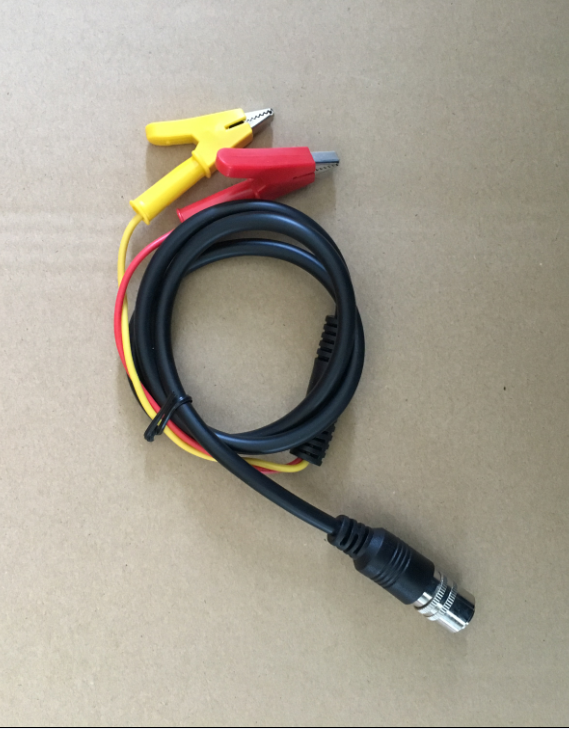

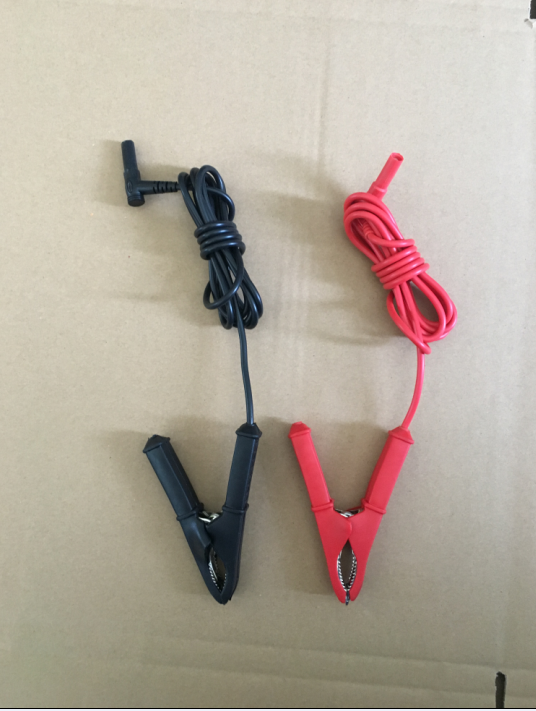

Тестовая линия:

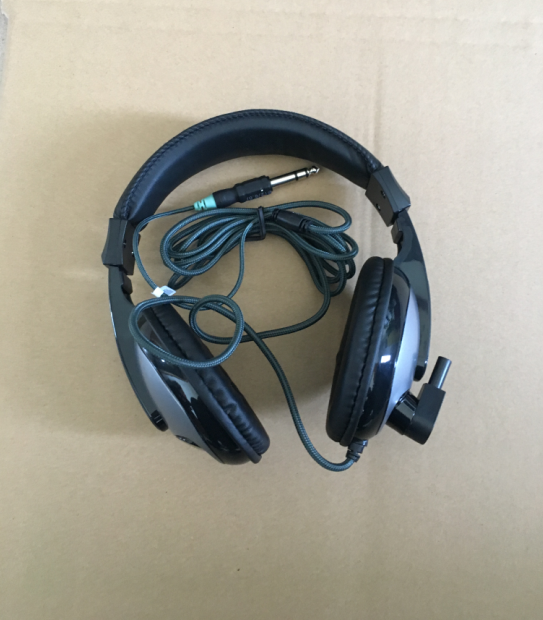

наушники:

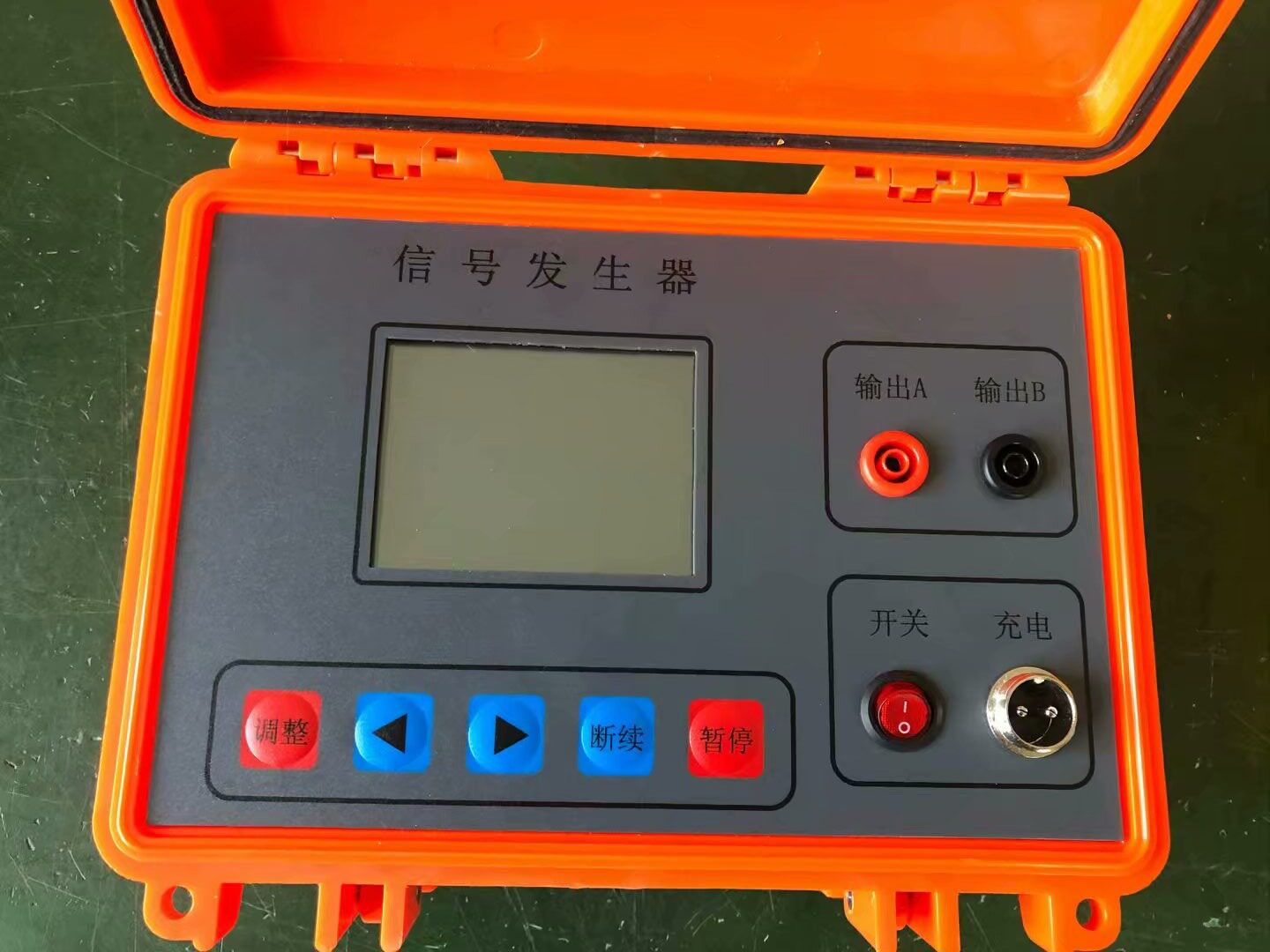

Соединение генератора сигналов:
Высокая версия операции видео: http://v.youku.com/v_show/id_xmjgzodu3mg=&from=s1.8-1-1.2
Обновленная версия Операция видео: (1)https://v.youku.com/v_show/id_xmzc1nzmtmxmg==.html?spm=a2Hzp.8244740.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0
(2)https://v.youku.com/v_show/id_xmzc3otk1ndi0oa===.html?spm=a2h0j.1185381.listitem_page1.5 ~~ a
один .Введение продукта
Отказ от силового кабеля.ARM+FPGA+Новое поколение кабельных тестовых продуктов, успешно разработанных с помощью крупной технологии ЖК -дисплея с крупным цветом.Испытательный блок длины принимает принцип тестирования на отражение импульса, который подходит для точного положения отказа для измерения отключения, смешанной линии (короткий замыкание) и сильную изоляцию силового кабеля с низким напряжением.Тестовый блок утечки использует расширенную технологию электромагнитной индукции для точного расположения утечки заземления кабеля.(Низко -резистационные недостатки кабелей с высоким напряжением могут быть протестированы. Пожалуйста, выберите тестовый набор тестовых кабельных кабелей с высоким уровнем напряжения) -это инструмент для краткосрочной неспособности найти время, повысить эффективность работы и снизить интенсивность рабочей силы линии персонал.Персонал инспекции схемы также может использовать его для принятия и осмотра электрических характеристик кабеля.Он широко используется в техническом обслуживании кабелей уличной лампы, инспекции сбоя сельского хозяйства и электроэнергии, а также в исследовании кабелей кабеля сообщества, а также достигает удовлетворительных испытательных эффектов.
два .Особенности продукта
● Большой экранный цвет ЖК -дисплея (480*280решетка),Гуманизированный интерфейс китайский меню дизайн, для завершения всех испытательных операций требуется всего несколько ключей.
● В сочетании с методом испытаний на отражение импульса и методом испытаний на электромагнитное зондирование он может проверить неудачу разъединения, смешивания, тяжелой изоляции и утечки грунта.
● Сохранить функцию ручного анализа.
● Технология китайского меню легко освоить и использовать.
● Используйте аккумуляторные батареи, интеллектуальную зарядку, не нужно быть достойным.
● Небольшой размер, легкий вес, легко носить.
три.Технический индикатор
1 Метод испытания на импульсный рефлекс:
● Максимальный диапазон:2km(4km/8km/16km/32kmнастраиваемый)
● Проверьте слепые пятна:0m
● Точность теста: большинство1m
● Ширина пульса:40ns-10μsАвтоматическая регулировка
● Автоматическая корректировка баланса изображения
● Регулировка усиления: автоматическая и ручная комбинация
2 Испытательный блок утечки:
● Если изоляция не обрабатывается или изоляционный слой поврежден (тяжелая утечка между линиями и утечка заземления между линиями и утечка земли) может быть проверен.
● Точность теста:±5cm
● Глубина испытательного кабеля не больше глубины3рис;
● Разумное суждение о положении суждения разума;
● Время зарядки4часы
● Полный непрерывного рабочего времени8часы
● объем:220×160×90 mm3
● масса:1.3Kg

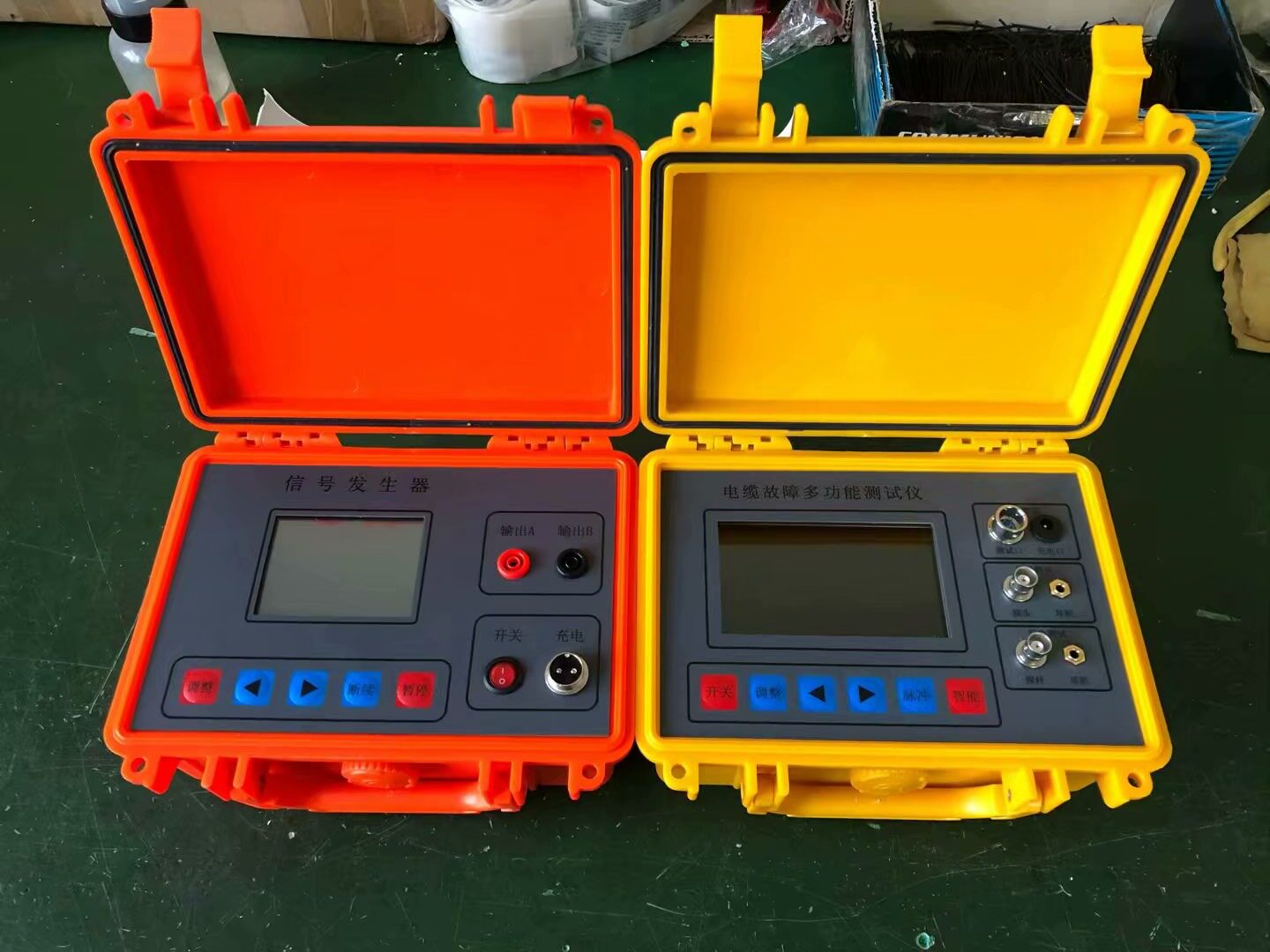

Четыре .Вся введение машины

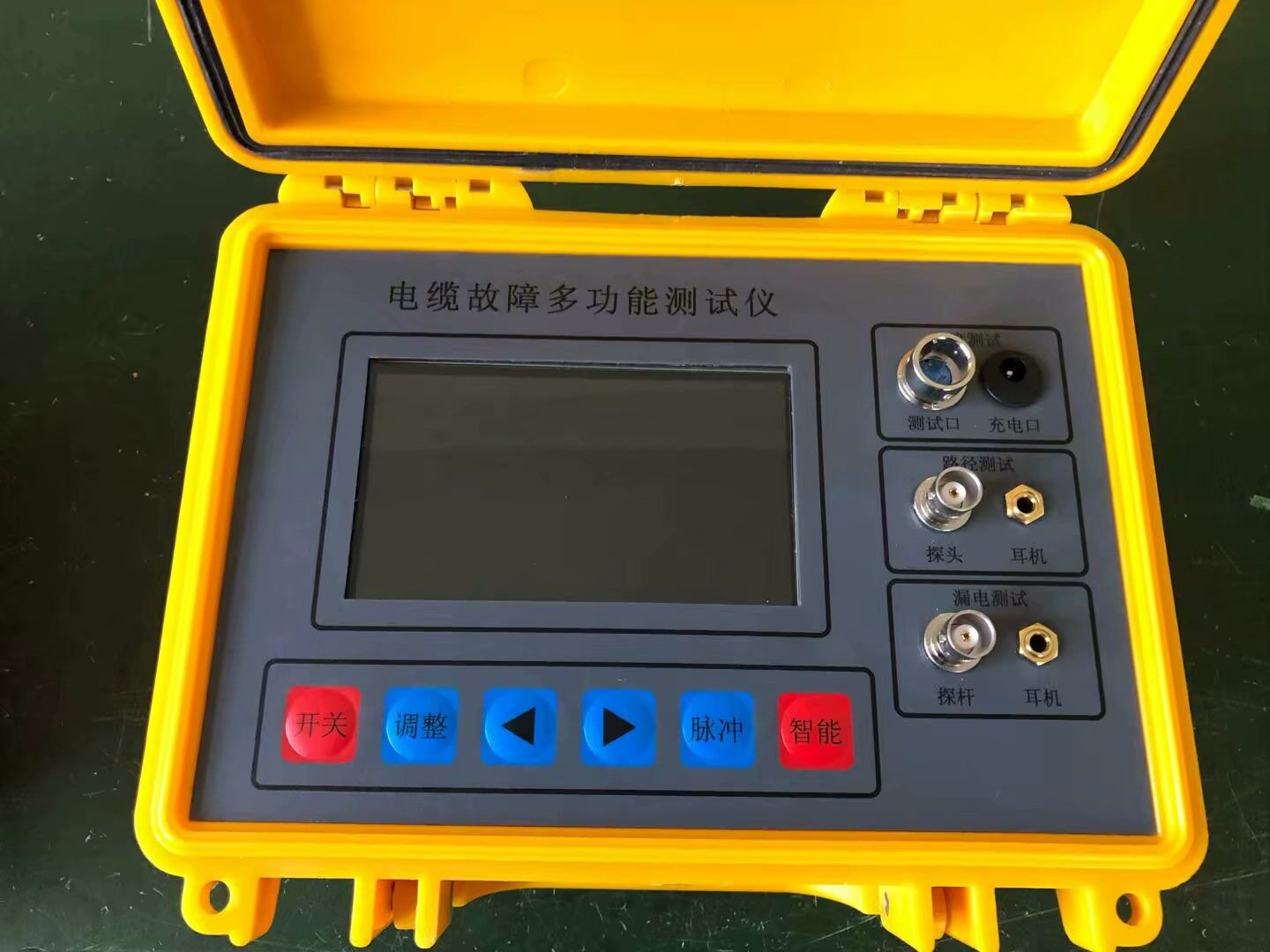

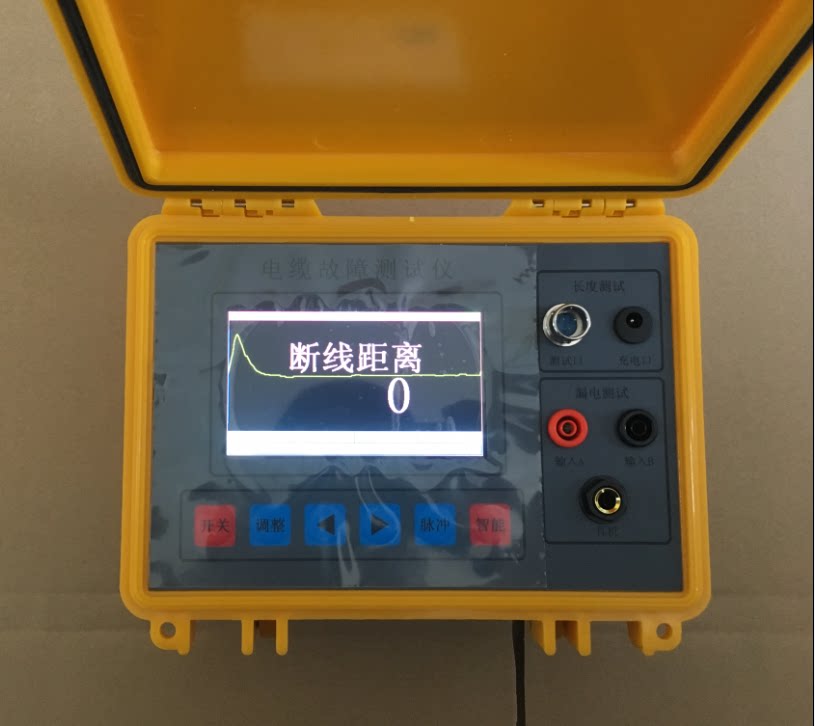

1..Настройки панели:
● кнопка питания: Переключатель питания инструмента.
● Умный ключ: Нажмите инструмент для интеллектуального тестирования.
● Пульсная связь: Кнопка тестирования ручного тестирования в методе тестирования импульса.
● Отрегулируйте ключ: Используется для настройки соответствующих параметров.
● ?и?:Ключ движения для курсора, переместите пунктированный курсор влево и вправо и откалибруйте расстояние разлома.
● Тестовый порт: Используется для вставки руководства для испытаний.
● Зарядка гнезда: Зарядка гнезда инструмента.
● Разъем для наушников:Используется для вставки аудио наушников.
● входитьAвходитьB:Коллекционер -сигнал сокет во время испытания утечки.
1 Руководство по тестированию (картина1.4.2):
| | |
| | |
В конце тестового руководства есть два крокодиловых клипа (красный клип/Желтый клип).
В соответствии с методом тестирования импульсного рефлекса используются только две линии с красными зажимами крокодила и желтыми зажимами крокодила.Конкретный метод использования введен в следующих главах.
пять.Основные шаги для тестирования сбоя кабеля
Прежде всего, вы можете судить о характере разлома и линии разлома через встряхивающий таблицу или универсальный счетчик или ток с обработкой штекеры, а затем выберите соответствующий метод испытаний (отключить, полную короткую целую целу может проверить расстояние с помощью испытательного блока длины; утечка заземления, путь линии и положение разъединения может быть проверено генератором сигнала).

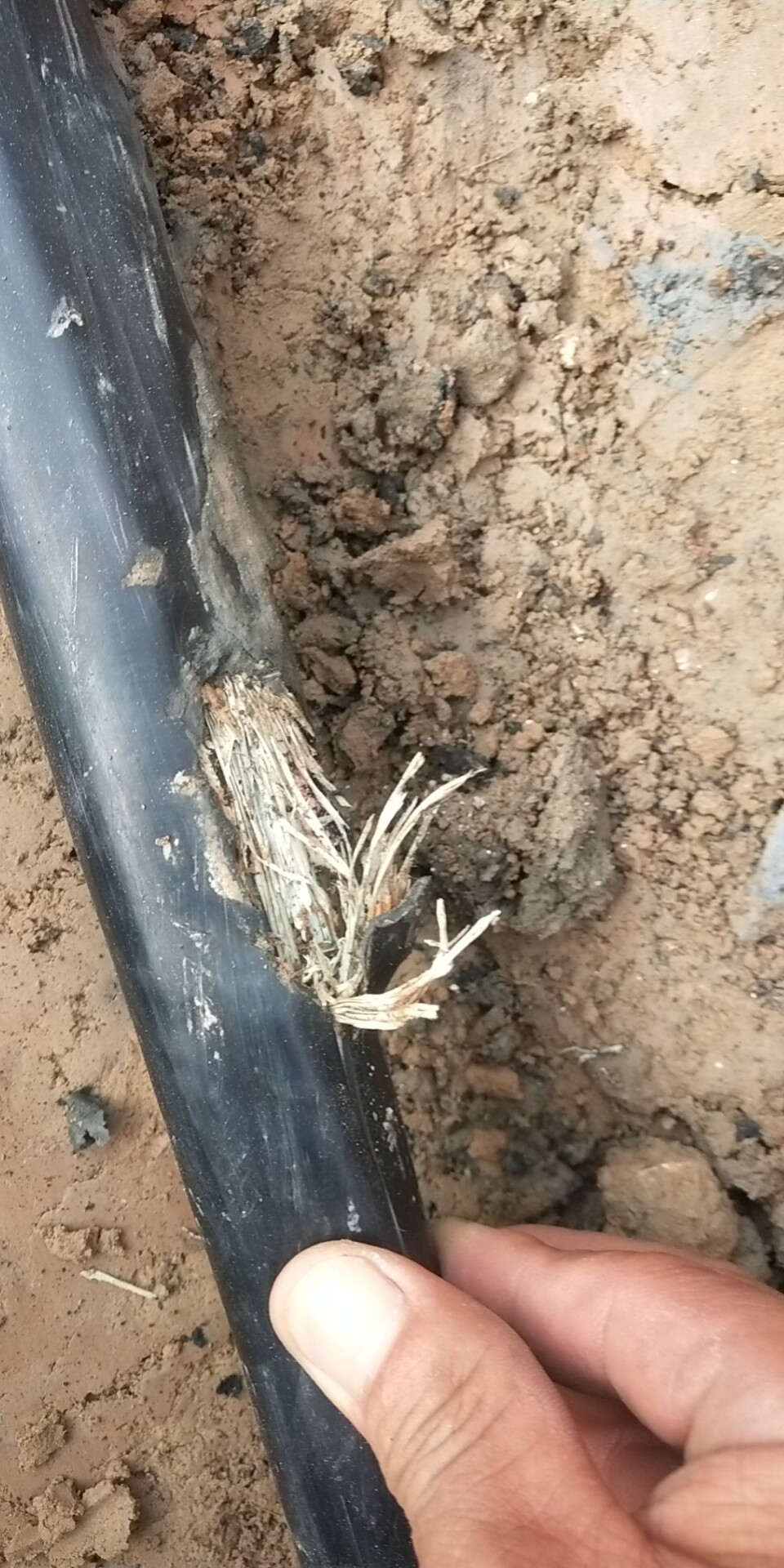

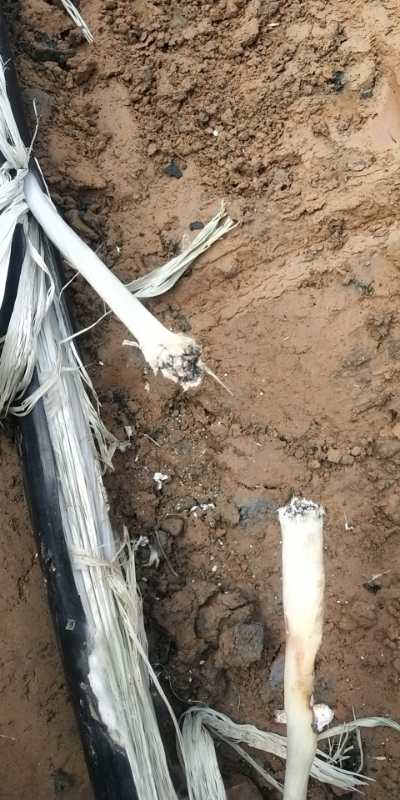

1 Диагноз неудачи:
Характер отказа кабеля может быть просто разделен на следующее:
●Отключено: Один или несколько сердечных кабелей кабеля отключены, а сигнал прерывается.Этот тестовый тестовый тестовый тестовый тест.
●Смешивание: Также называемый коротким замыканием, изоляционное слой между фазовой линией и фазовой линией и различными фазовыми линиями повреждено, сопротивление изоляции падает до очень низкого уровня (ниже 300 Ом) и даже короткий замыкание.Этот тестовый тестовый тестовый тестовый тест.
● Плохая изоляция: Тяжелая изоляция между разделением и плохой изоляцией земли (утечка мощности), кабельная фазовая изоляционная изоляция материалов взимается с водой или влажностью, что снижает сопротивление изоляции. Однако провод ядра не имеет полного короткого замыкания. В единичном испытании. Мягкая изоляция земли плохо изолирована (может отправлять электроэнергию) с помощью испытательного блока утечки с тестом на доставку питания; серьезная плохая изоляция на земле (невозможно отправить тестовый блок утечки электроэнергии) с помощью теста генератора сигналов.
После того, как строка не удастся, природа и серьезность сбоя линии должны быть определены, чтобы выбрать соответствующий метод испытаний.
Тестер понимает направление линии и сбой, что помогает быстро определить точку неисправности.Когда кабель не стерж, происходит время отказа, диапазон отказа, среда линии кабеля, положение разъема и хорошо дыра человека, воздействие погоды и возможные проблемы.Это удобно быстро найти точку разлома.
1 Выберите метод испытания:
Метод тестового импульса длины подходит для тестирования сломанной линии и сбоя смешанной линии с низкой резистентностью.По сравнению с плохим сбоем изоляции иногда можно проверить с помощью метода импульса.Метод импульса интуитивно понятный и простой, и должен использоваться в первую очередь при тестировании.
Метод испытательного устройства утечки нацелен на высокое сопротивление из -за плохого сопротивления (то есть сбой утечки, но линия может быть отправлена на электричество), а также технология электромагнитной индукции в сочетании с звуком гарнитуры, чтобы помочь быстро поместить положение утечки ПолемДля сильной утечки электричества нет необходимости соответствовать тесту генератора сигналов.
2 Диапазон неудачи:
Во время теста вы должны сначала отсоединить подключенное оборудование с помощью линии разлома.Необходимо проверить его под питанием, чтобы определить минимальный диапазон точки неисправности, а затем перейти на сцену для повторного теста, чтобы определить точное положение точки разлома.Результаты испытаний, которые могут быть проверены на обоих концах, близки к начальнику линии для проверки.
3 Сбой фиксированная точка:

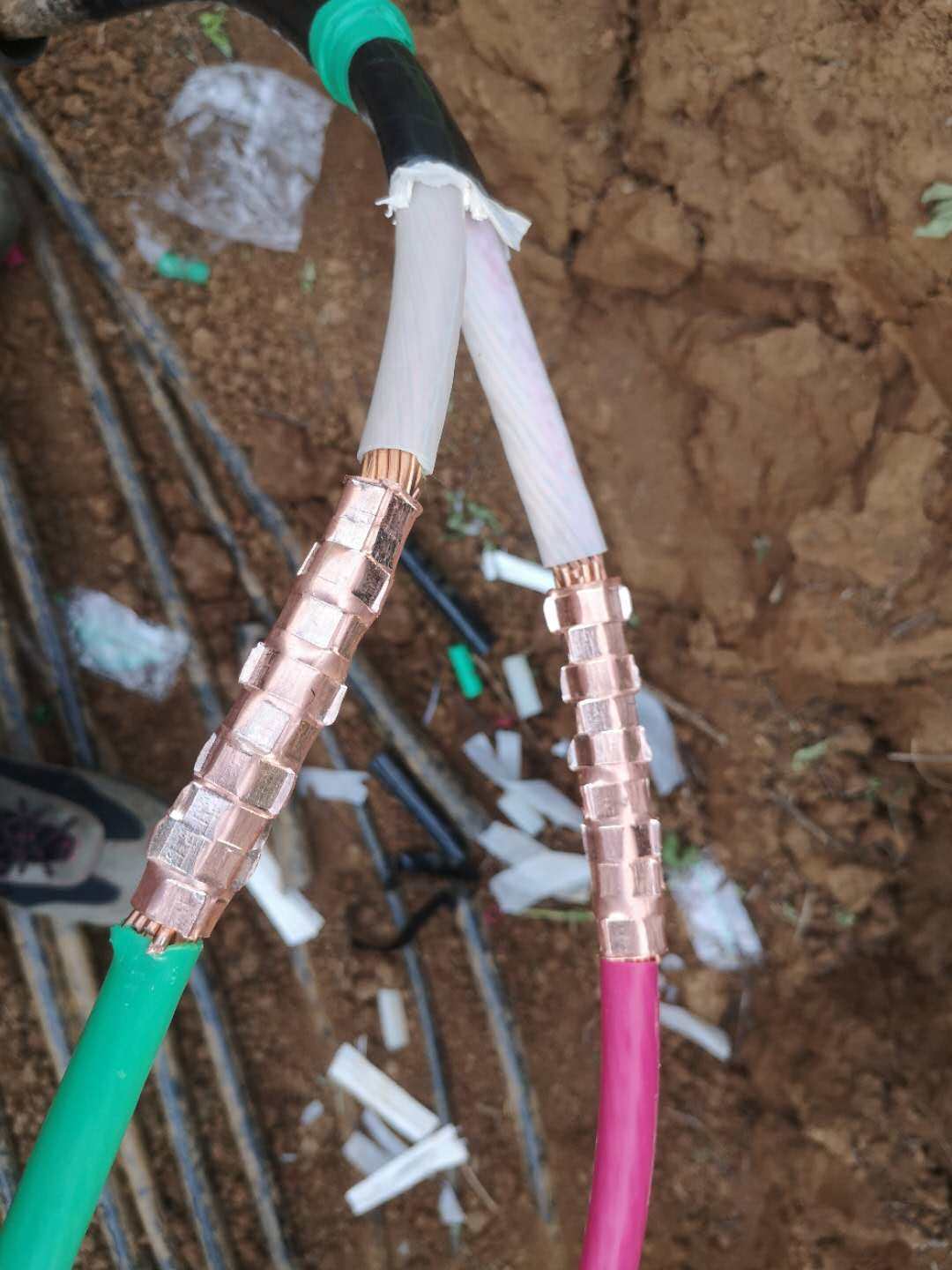

Согласно результатам теста прибора, положение конкретной точки разлома откалибруется по данным чертежа.Когда материалы для рисования являются неполными или неправильными, вы можете найти общее положение точки неисправности в соответствии с условиями кабельной линии, такими как тестирование пути и т. Д. окружающая среда, пока не будет найдена точка отказа.
Глава вторая Метод испытания на импульс (тест длины)
Метод импульса подходит для отключения тестирования и сбоя низкого сопротивления (включая короткий замыкание).
1. Принцип теста
Метод испытания импульса принадлежит к методу удаленного испытания, то есть один конец линии может точно измерить точное положение точки препятствия исходящей цепи. Нет необходимости перейти на сцену, чтобы измерить или сотрудничать с концом. ПолемОсновной принцип заключается в следующем:
Прибор запускает импульс для необходимости проверить кабель,Волна передачи будет отражаться в направлении отправки, когда он столкнется с точкой препятствия. Если она может измерить время его обработки, можно измерить расстояние точки препятствия.Если используетсяVУказывает скорость запуска волны,TДля времени для передачи волн, затем формула для расстояния:
Мрачный2L"="VT
∴L=VT/2
Например: отправьте импульс на линии, Писание20μSПосле того, как отправляя конец был возвращен, чтобы увидеть расстояние от препятствия.Известно, что запускная волна распространяется на пластиковом кабеле.201m/μS.
L"="201×20/2"="2010m
2. Тестовые этапы фиксированного расстройства кабеля.
Опубличное суждение
Чтобы правильно оценить типы расстройств линейных расстройств и выполнять эффективные этапы испытаний, являются надежной гарантией точного тестирования препятствий. Типы препятствий заключаются в следующем:
1, Препятствие раскрытия:
Линия ядра кабеля отключена.
2, Смешанный барьер
Изоляция между кабелем ядра уменьшается до тех пор, пока она не станет для нее0, Вызывая карту, чтобы получить телеграмму.
4, Тяжелая изоляция
Тяжелая изоляция между кабелями кабельной фазовой перемычки вызывает утечку
Тест препятствий
Сначала откройте тестовую линию, чтобы подключиться к устройству, чтобы сделать линию для протестирования без зарядки.Используйте этот инструмент, сначала используйте интеллектуальное тестирование.
Препятствие

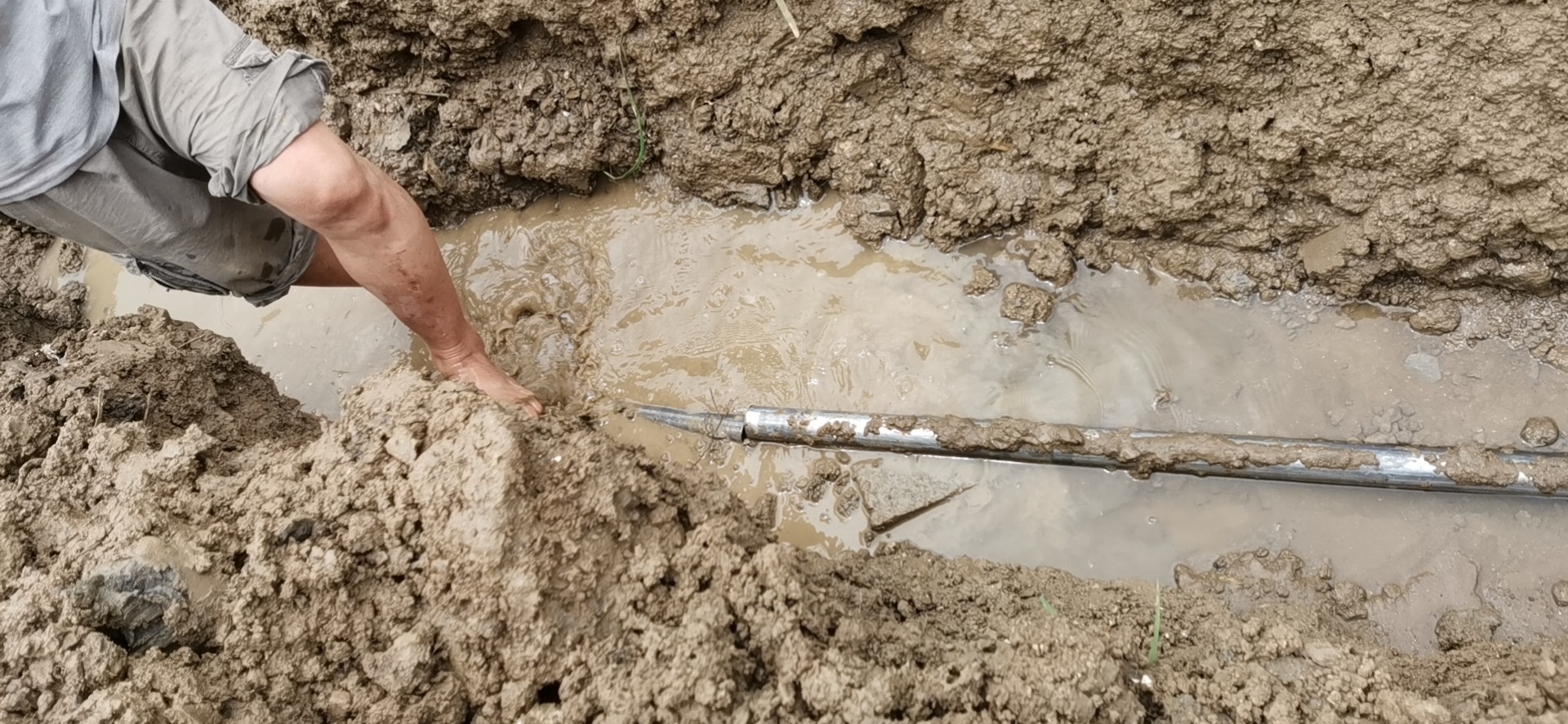

Согласно результатам теста, сначала судите о грубой позиции, а затем соблюдайте судью, найдите точку наблюдения в соответствии с фактической ситуацией сцены до точки препятствия.
В -третьих, интеллектуальное тест
нажать“Переключатель”Клавиша, откройте прибор, подключите тестовую линию к инструменте и линии препятствий (красный, желтый зажиг не имеет положительного и отрицательного), нажмите“ умный&Rdquo; ключ для отображения результатов теста.
Примечание. Скорость инструмента - это скорость волны по умолчанию172m/μSПри интеллектуальном тестировании пользователи должны подтвердить, является ли значение скорости волны, как изменить скорость волны,См. Описание следующего раздела.
В -четвертых, ручной тест
Соответствующие настройки и параметры текущего инструмента отображаются в нижней части экрана,нажать“ корректировка” ключ,Может изменить текущие настройки и параметры.
1Регулировка амплитуды
нажать“ корректировка” ключ, покаАмплитудаXXАнти -белый дисплей. -В это время,нажать“?” ключ или“?” ключВы можете настроить амплитуду (Амплитудаот1приезжать99Можно настроить) и регулировка отображенияАмплитудаПост -волна форма.
2Регулировка областей
Во время ручного тестирования размер диапазона определяет максимальную длину линии, которую может проверить инструмент, и должен выбрать диапазон длины измеренного кабеля.Чтобы настроить диапазон, вы можете нажать многократно“ корректировка” ключ, покаобъемXXXрисАнти -белый дисплей,нажать“?”ключили“?”Ключ может изменить диапазон.
3Регулировка скорости волны
Точна ли скорость волны и напрямую влияет на точность результатов испытаний, поэтому вам следует тщательно отрегулировать скорость волны в соответствии с типом кабеля.в соответствии с“ корректировка” ключ, покаВолновая скоростьXXX, Анти -белый дисплей, затем нажмите“?”ключили“?”Ключевая регулировка скорости волны.
В соответствии с длиной оценки и диапазоном регулировки модели и скоростью волны, нажмите“ пульс&Rdquo; Ключ для наблюдения за формой сигнала экрана и соответствующим образом отрегулируйте диапазон, чтобы упростить систему сигнала экрана. Переместите курсор на левый поворот волны отражения, и расстояние разлома отображается в нижней части слева от экрана.
Товарная накладная:
Хозяин Один
Зарядное устройство (для хоста) один
Испытательный гид Один
Линия передачи сигнала Два
наушники один
Сбор педали Два
Инструкция по применению Один
Инструментальный рюкзак один
Приложение: Скорость передачи импульса в некоторых кабелях:
Серийный номер | Кабельная изоляция среда | Скорость волны (м/μ s) |
1 | Изоляция воздуха | 294 |
2 | Погружение в воздухе та же ось | 282 |
3 | Полиэтилен | 246 |
4 | Политетрафторээтилен (тефлон) | 213 |
5 | Полиэтилен | 201 |
6 | Заполнение полиэтилена | 192 |
7 | Бумага (бедность 0,134μ f/км) | 216 |
8 | Бумага (0,117μ f/км) | 264 |
9 | Xlpe | 156-174 |
10 | Бумага, поставка нефти | 150-168 |
11 12 13 | Высокомолекулярный полимер коаксиальный кабель Кабель питания с низким содержанием напряжения | 168-186 238 172 |
Если вы хотите быть более точным, вам нужно калибровать.
