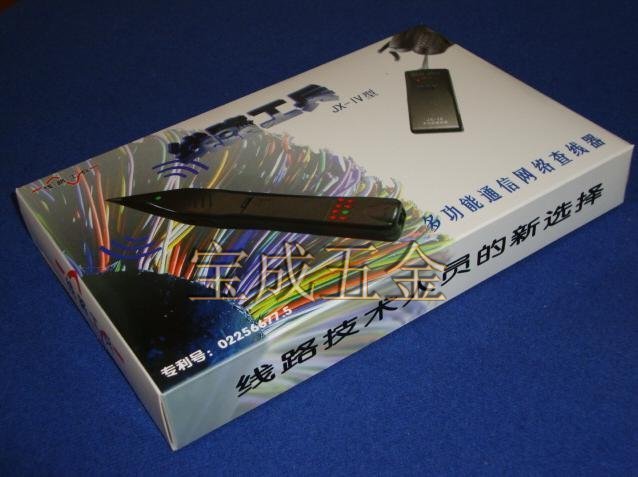

Инженер-линейный инженер интеллектуальной линии Hunter Line Line Line Hunter JX-IV Тип 4 JX-4
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Express: этот магазин отправляет ZTO по умолчанию. Если Zto Express не на месте, добавьте почтовые расходы, в противном случае отправка не будет отправлена. Спасибо.Если вы не можете этого сделать, пожалуйста, договоритесь с владельцем магазина или компенсируйте плату за доставку.
Один год гарантия, наш магазин может напрямую принять гарантию в течение одного года.
Теперь настоящий цвет машины 4-ти типа белый
Синьцзян Тибет Гансу нет бесплатной доставки
JX-4Инструкции по использованию

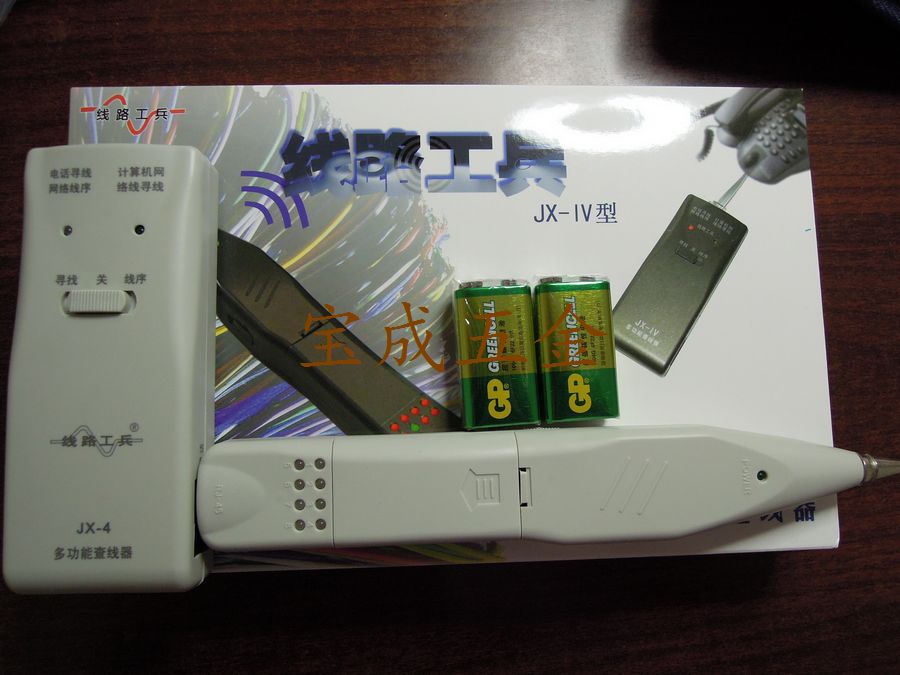

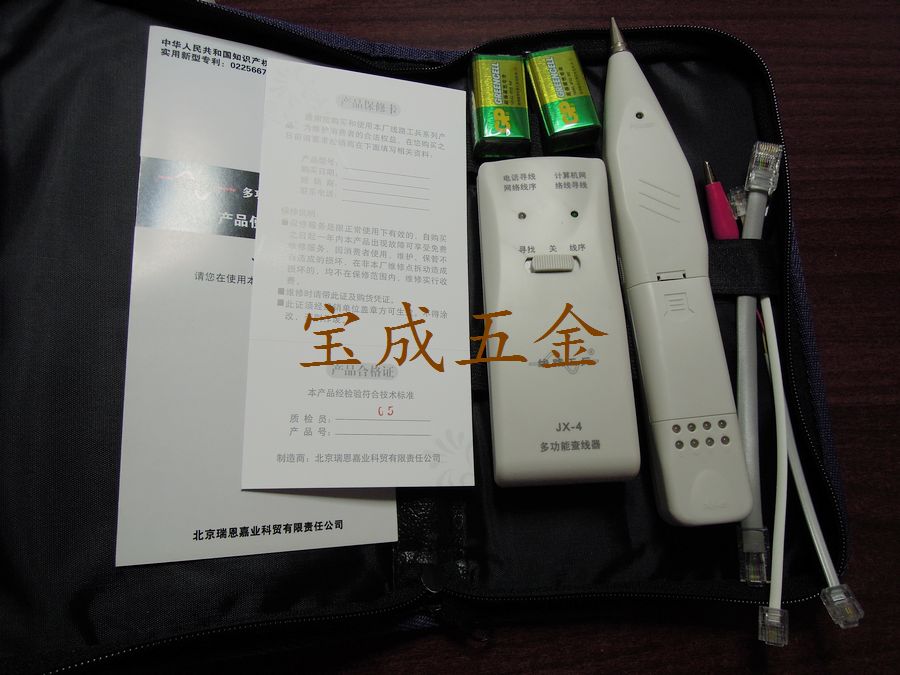

- JX-4Инженеры -линии состоят из двух частей.“T” отправить часть,“R”это приемная часть. При использованииTОтправить сигналRПриема сигнала
1. Поиск сетевой линии
Инженеры из линии нового поколения могут подключиться к любому модельному эфирному коммутатору,PCНайдите нить в случае терминала.
ОтправительTПереключить на“ найти нить” положение, индикатор освещает.Непосредственно подключите кабель с помощью хрустальной головки к интерфейсу сетевого кабеля или используйте подключаемый кабель для сетевого кабеля, включенный для передачи отправителяTИнтерфейс поиска сетевой линии подключен к линии, которую вы хотите найти.
Откройте приемникRПереключатель питания, индикатор питания включен.Чтобы найти другой конец маршрута, используйте приемникRЗонд ищет кабель или конец необходимого.Самый большой кабель или конец новостей - целевая линия, которую вы хотите найти.Нет необходимости очищать внешнюю кожу линии во время обнаружения.
Объем зонда делится на две шестерни, что от приемникаRКонтроль разработки.Выдающийся“ пожалуйста, маленький, большой”, вы можете выбирать надлежащим образом в соответствии с ситуацией.
Конечная позиция измеренной линии может быть коробкой для пользователя, компьютерной комнаты, сетевого шкафа, концентратора и терминала.
два,Последовательность сетевой линии
&Ldquo; маршрутный инженер&Rdquo; может обнаружить линейную последовательность общепринятых сетевых линий калькулятора (линии пятой категории), т.е.568B,568AСущностьЕсть соответствующие индикаторные огни, отображаемые по порядку.Непосредственно отобразить канал DC сетевой линии.Все можно отображать интуитивно.
Отправитель будетTНаберите на переключатель“ порядок линии” положение, соответствующий индикаторный свет включен.Будет нестиRJ45Протестированная сетевая линия головки кристалла вставляется непосредственно к отправителюTНа интерфейсе последовательности сетевой линии.
На другом конце тестируемой линии сетевая линия, которая будет протестирована с помощью кристаллической головки, вставьте ее в приемникRВ интерфейсе последовательности сетевой линии.Затем используйте индикаторный свет на зонде, чтобы отобразить статус, и оцените состояние физического соединения сетевого кабеля.
В -третьих, строка поиска телефонной линии
Используйте телефона подключения к телефонам или подключен к линии зажима с помощью случайного телефона.TИнтерфейс поиска телефонной линии подключен к тестовой линии.ОтправительTНаберите на переключатель“ найти нить” положение, индикатор освещает.Если индикаторный свет не зажигает, это означает, что линия короткоцирована, а сигнал не может быть передан в это время.В этом случае приемник на противоположной кончинеRЭто следует заметить, потому что сигнал не может быть найден.Измеренная линия может быть линией с голосовым сигналом.Кроме того, из -за взаимного смещения сигнала расстояние поиска линии будет соответственно уменьшено.
Откройте приемникRПереключатель питания, индикаторный свет включен.На другом конце проверки линии используйте зонд, чтобы найти требуемый конец или ядерный провод.Самый большой конец или основной провод новостей - это линейный объект, который вы хотите найти.Нет необходимости очищать внешнюю кожу линии во время обнаружения.
Конечная позиция проверенной линии может быть компьютерной комнатой, контролируемой программой, региональной рамкой проводки, ящиком для соединения, клеммной коробкой, проволокой ядра кабеля и т. Д.
В -четвертых, часть вызова инженера -линейного инженера
Тестирование на обоих концах более сложных линий или конец B находится далеко, лучше всего оборудовать два набора&Ldquo; маршрутный инженер”, так что оба конца линии могут отправлять и получать тестовые сигналы, что облегчает тестирование работы.Если у вас под рукой обычный телефон, вы также можете реализовать полные дуплексные вызовы на обоих концах линии.
Пять, техническое обслуживание и техническое обслуживание
1Не используйте инструмент на линии с сильным электричеством, например220VЭлектричество переменного тока.
2Не используйте передатчик на линии носителяTиз“TEST” функция отображения последовательности линейки.
3Используйте этот инструмент на линии грозы, чтобы обратить внимание на молнию.
4Используйте стандарт9VНакопленная батарея питается аккумулятором, а полярность аккумулятора не должна быть обращена вспять.
5, Не разбирайте дело по желанию.
6. Индикация производительности
источник питания:9VНакопление батареи
Рабочий токMAX: ОтправительT20-50mA,получательR90-120mA
Форма сигнала: сложный частотный импульс
Уровень сигнала:4.39Vp-p line. 8.2Vp-p network.
Расстояние передачи: кабель связиР 0,5Проволока 3.2Km(Авиакомпания)
Размеры: отправительT:138×57×26(mm)
ПередатчикR:237×36×25(mm)
Вес: отправительT:87g получательR:76g
