[线材测试仪线束测试机排线导通综合检测数据线连接器短路断路错位]

Цена: 7 582-8 214руб.    (¥40)
Артикул: 41338646975

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深华电子科技商城
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥1122 367руб.
¥ 416 2084 396руб.
¥2956 234руб.
¥205042 702руб.
Цвет: [线材测试仪], [80pin线材测试治具], [线材测试仪+80pin治具]

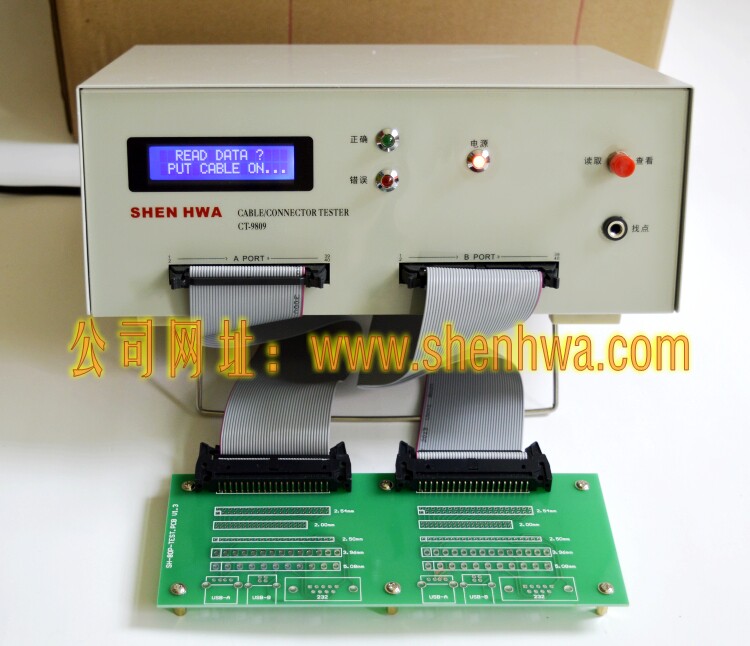

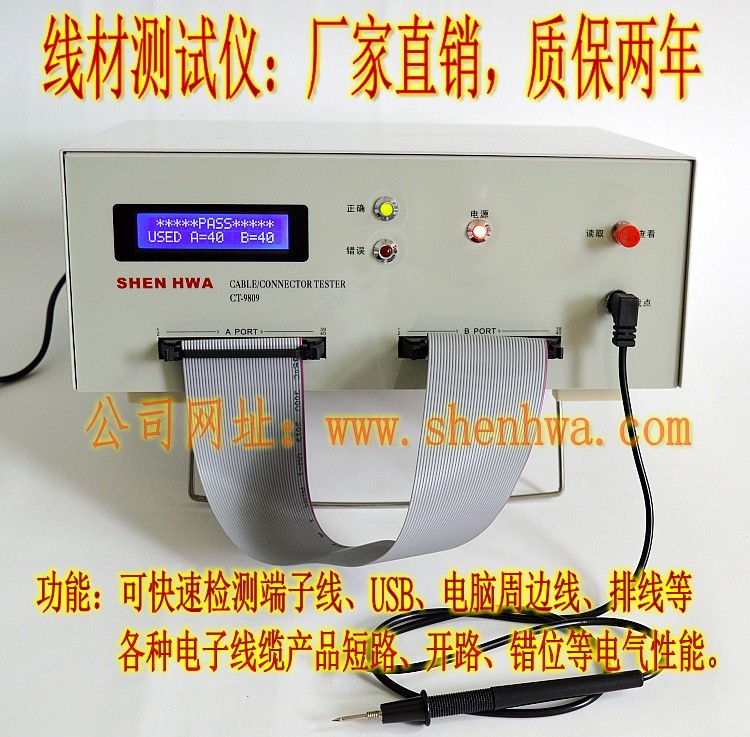

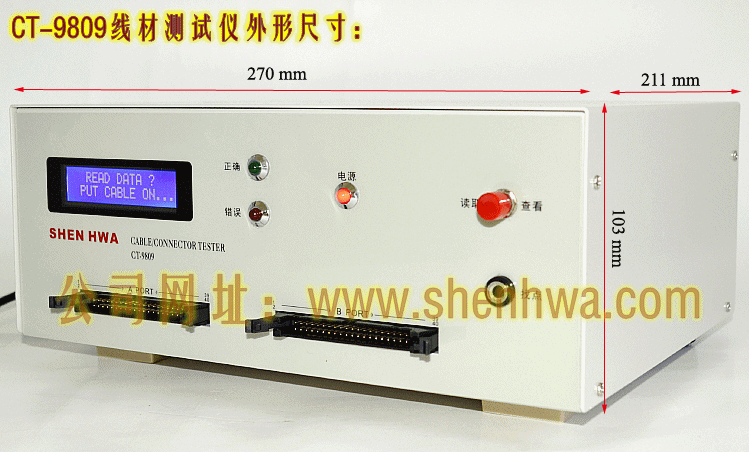

[CT-9809短路、开路、错位线材测试仪展示:]

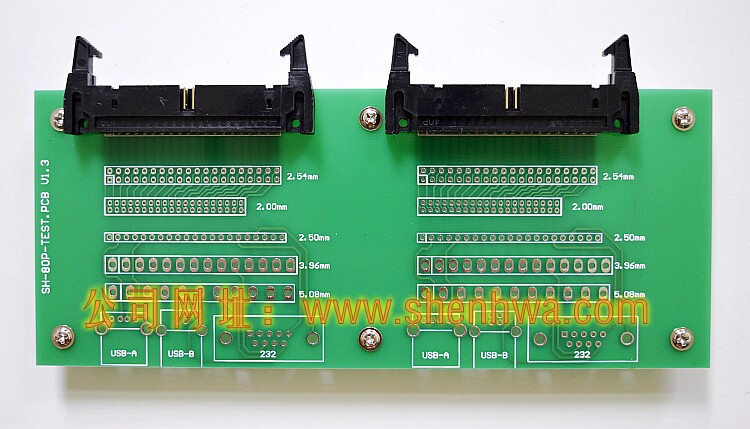

[线材测试仪治具(][一端40pin,两端共80pin,适用于USB数据线、RS232通讯线及脚距:2.00mm、2.54mm、3.96mm及5.08mm的线材][):]

[CT-9809线材测试仪使用说明:]

 [一、适用:]



[深华SHEN] HWA  CT[-9809线材测试仪,适用于检测双端都有端子并且两端都可以完全导通的端子线、USB、电脑周边线、排线等电子线缆产品在制作过程中的电气品质,可快速检测双边线束短路、开路、错位等电气特性,是一款最新型快速的经济型双边线束测试机仪器。]

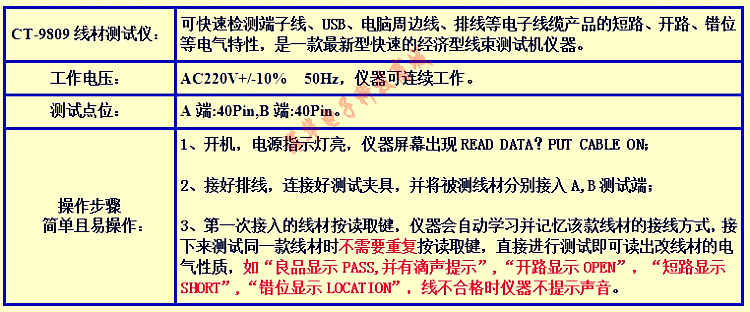

[二、技术规格:]



[1、工作电压:]AC220V+/-10%&[nbsp;50Hz,仪器可连续工作]

[2、测试点位:A端:40Pin,B端:40Pin]

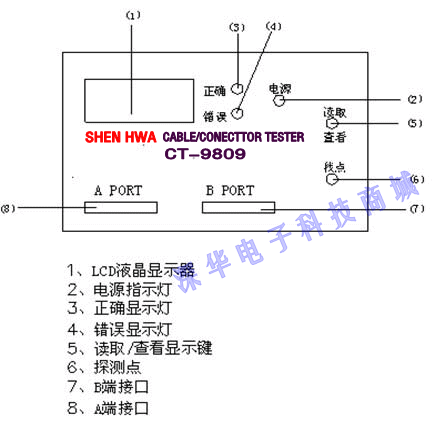

[三、各部件说明:]

[四、操作步骤:]



[1、接上电源,并开启背部电源开关,电源指示灯亮,仪器屏幕出现READ DATA?PUT] CABLE ON[(][读取数据][?线材为空)]

[2、在A、B端插上40P排线,连接好要被测试线材的测试治具;]

[3、将被测试线材分别插入A、B端,并确认双端所有线束的点位均连接良好;]

[4、按]&[ldquo;读取键]&[rdquo;学习完成后,再按]&[ldquo;读取键]&[rdquo;后可对读线资料进行查看连接资料,屏幕会出现LINE,A:*] TO&[nbsp;B:*,每按]&[ldquo;读取]&[rdquo;键一次即只可查看一组接线资料,直到查看完为止;]

[5、读线无误后,拨下线材开始测试,本仪器连续测试时不需重复]&[ldquo;读取]&[rdquo;键,可自动进行测试,屏幕出现]“PASS&[rdquo;并]&[ldquo;嘟]&[rdquo;声时,表示良品。]

[6、如测试过程中出现短路,断路、屏幕会出现]&[ldquo;ERROR:OPEN、A:**]&[nbsp;B:**]&[rdquo;错误红灯亮,同时不会出现任何声音,表示该线材为不良品(OPEN表示开路、SHORT表示短路、LOCATION表示错位)。]





[五、注意事项:]



[1、本仪器适用做标准测试(即A、B端有端子的线材,并且双边可以导通测试)]

[2、当测试有异常时,可用探针找点功能查看治具是否完好]

3[、仪器须清洁卫生、操作台面整洁干净,如遇突发性停电,应及时关电源]

[4、设置如遇故障须及时通知本司技术服务部,不得擅自开机维修。]





 [六、][附件:说明书][,][排线2副][,排针四根,测试表笔线1条。]











[备注:产品可开发票,如需开发票可以联系掌柜,或者致电:钟先生,18929393937。本机不能测单端线材或者有空脚位的线材,双端线材都可测试(一端不超过40PIN),不需要设置,连接好后按读取键,仪器自动记忆该款线材的接线方式,即可测试,再次测试同一款线材时直接测试即可!]











[CT-9809线材测试仪简单测试步骤:]

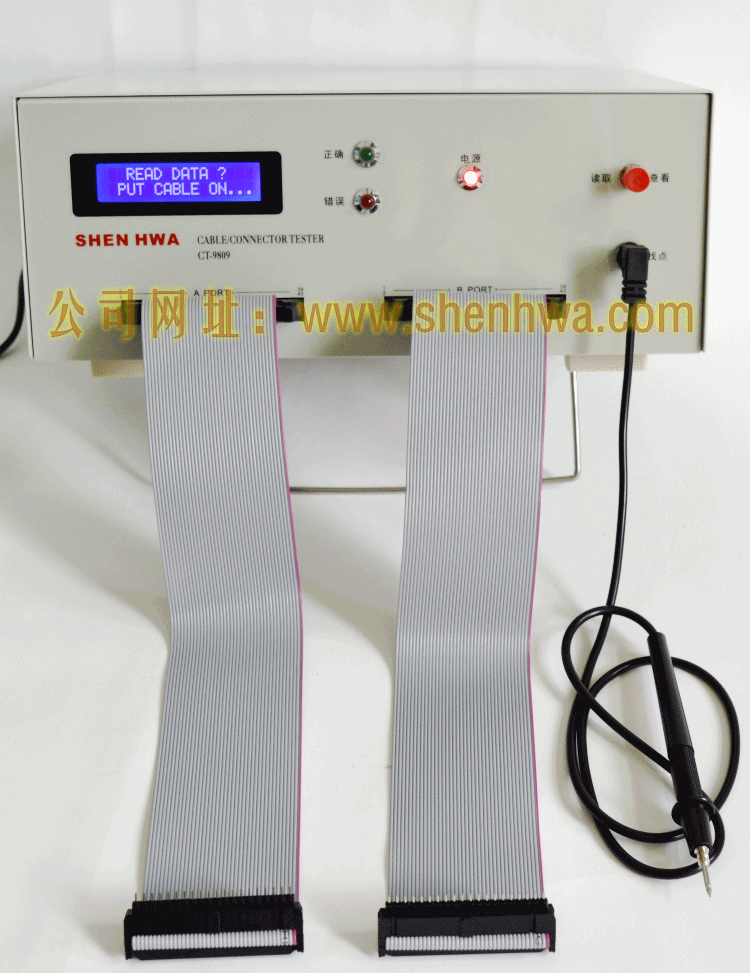

[CT-9809线材测试仪开机:]

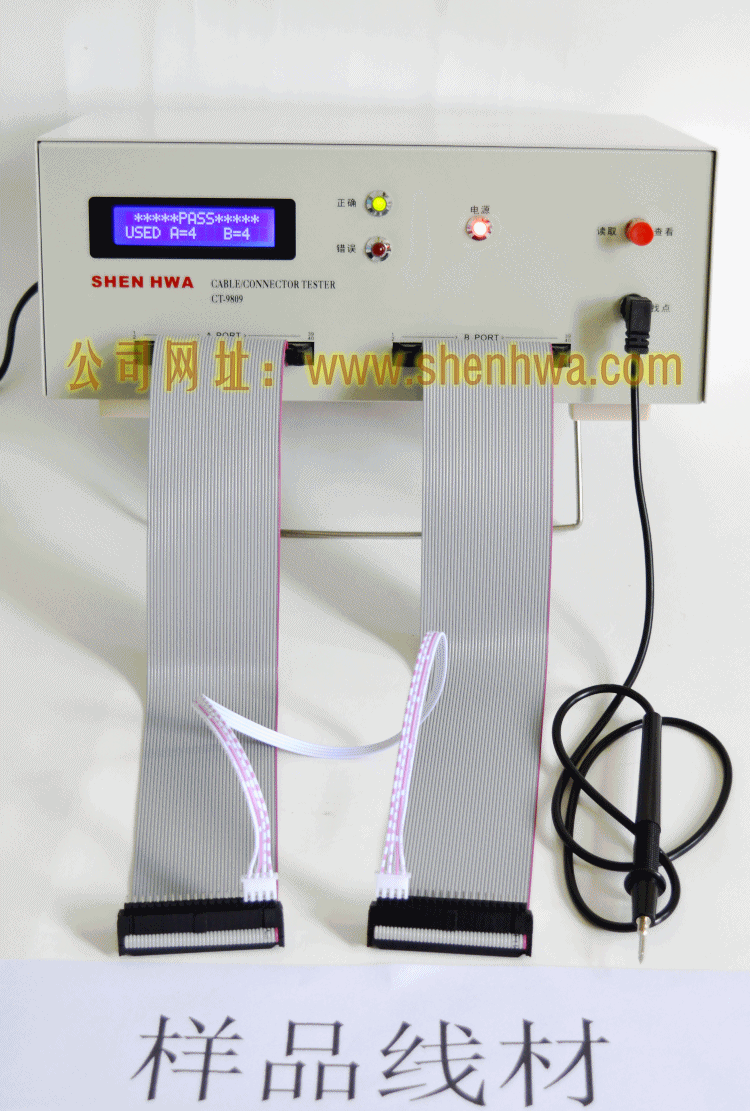

[CT-9809线材测试仪测试案例:装上排线及排针读取样品线材的接线方式:]

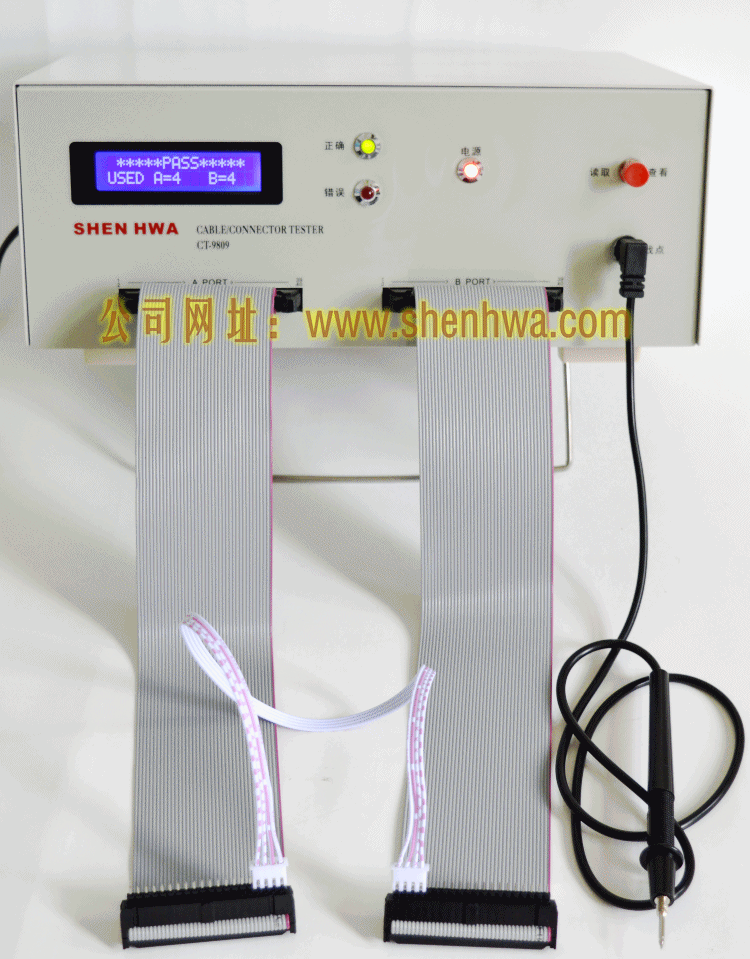

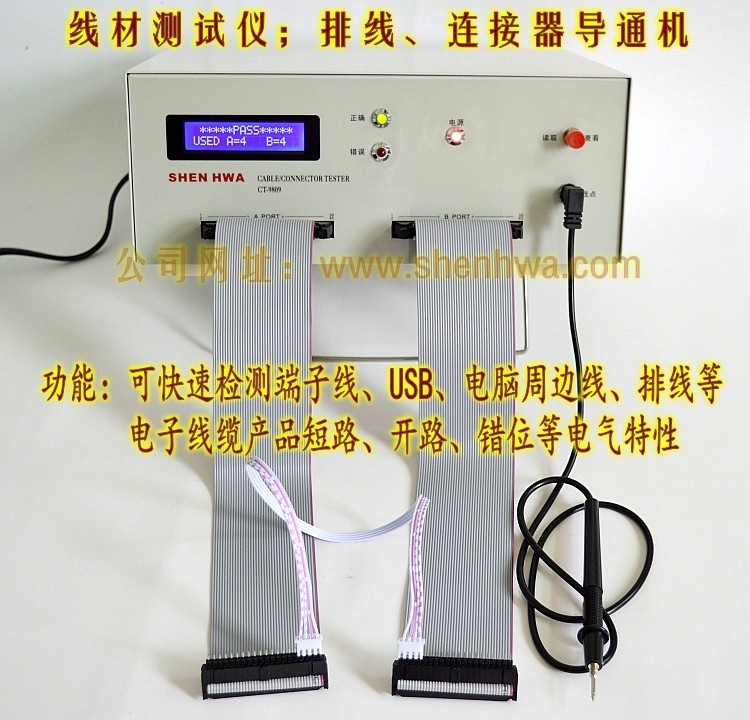

[CT-9809线材测试仪测试通过显示PASS并绿灯亮,仪器有提示音提醒:]

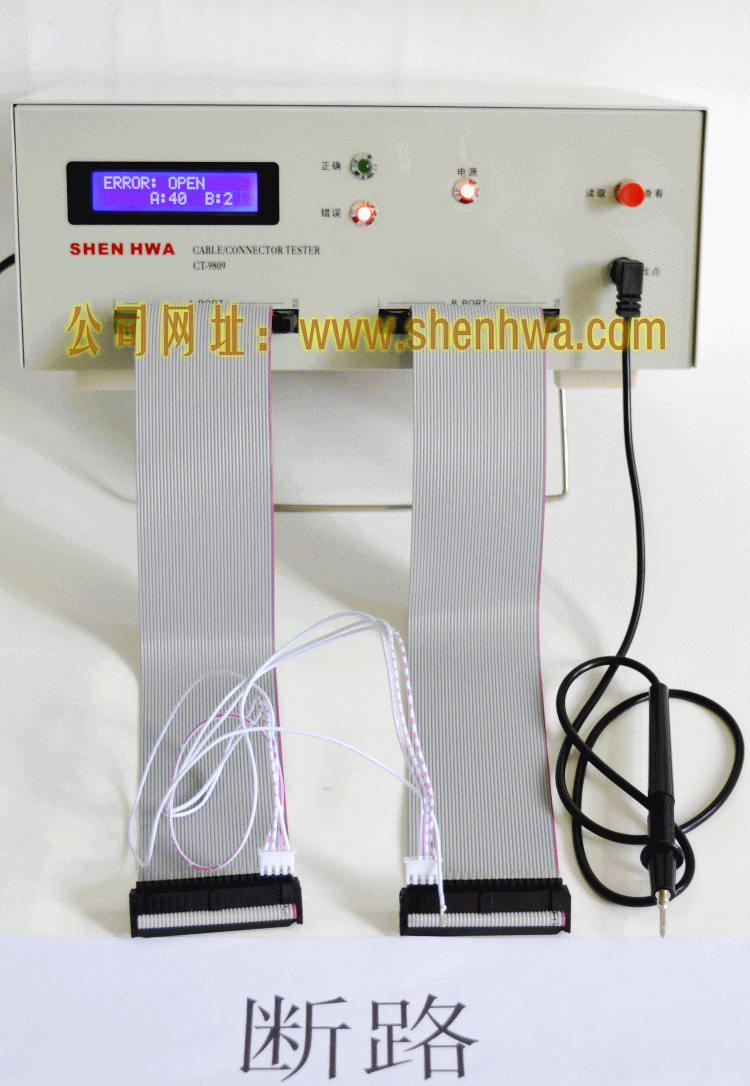

[CT-9809线材测试仪线材断路(即开路)显示OPEN,并显示对应脚位:]

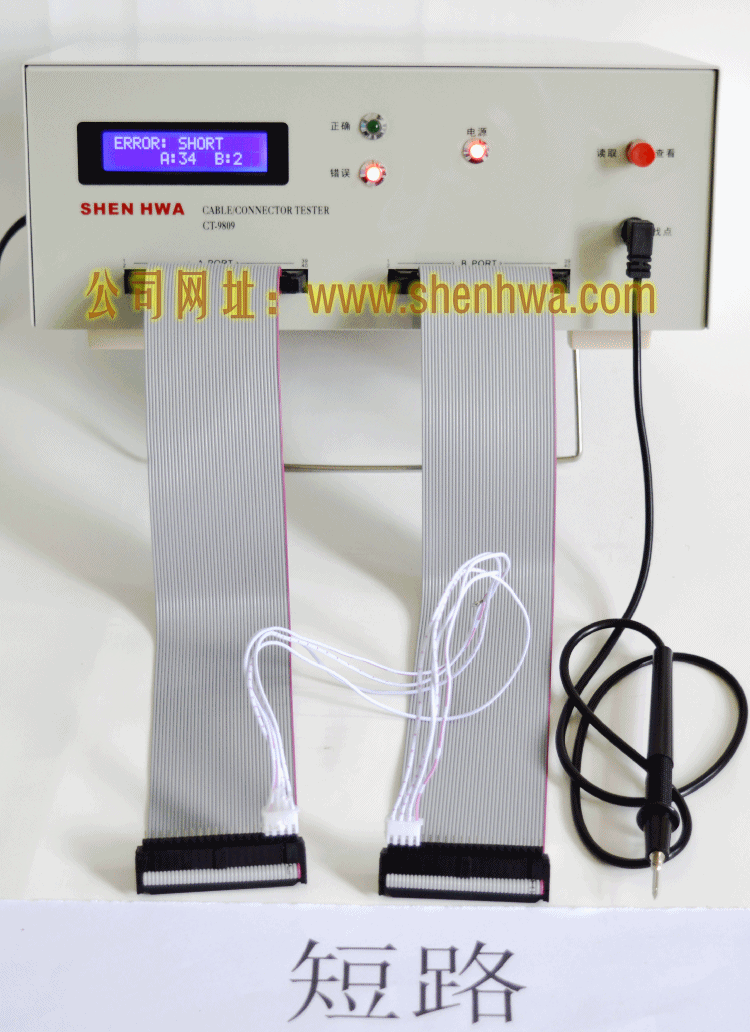

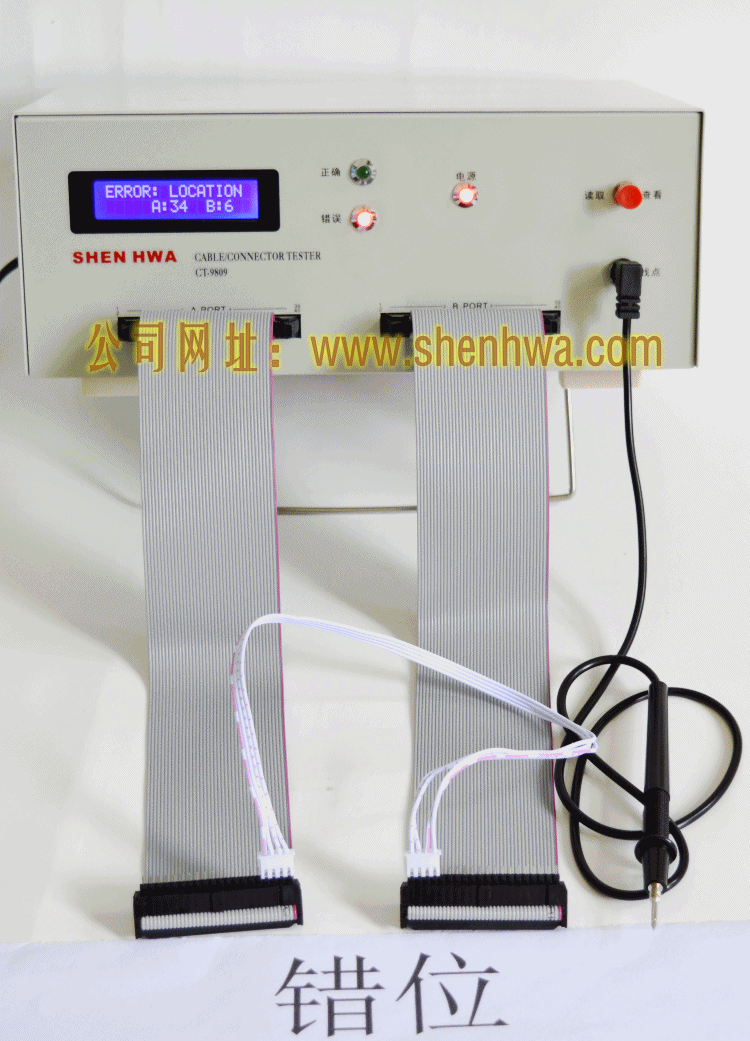

[CT-9809线材测试仪线材短路显示SHORT,错位显示LOCATION:]



[备注:以上测试案例仅展示了4pin线材的测试,仪器可以测试线材种类较多,如需进一步了解请与客服联系或致电:0755-66690752或者:18929393937钟先生。]
