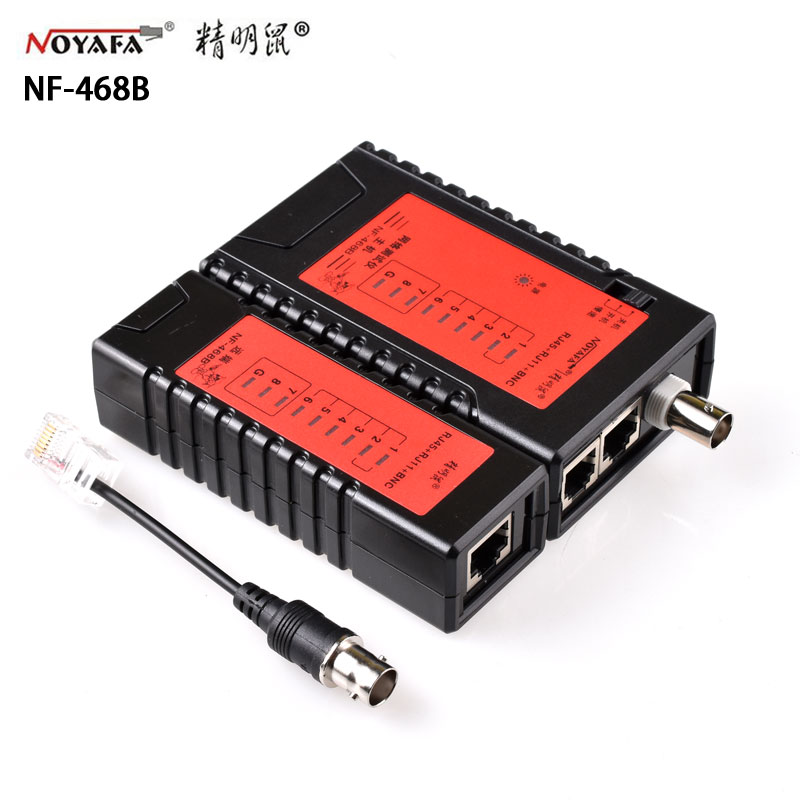

NOYAFA Smart Mouse NF-468B Телефонная линия сетевой кабельной линии BNC-линии линии тестирования сеть измерения измерения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Измеритель измерения проволоки NF-468B (отправьте батарею)
| Цвет: | Измеритель измерения проволоки NF-468B (отправьте батарею) |
Nuo Fangzhou Smart Mouse Mouse NF-468B Сетевой кабель BNC Линия мониторинга измерения измерителя
Модель: NF-468B
Цена: 33 юань/кусок

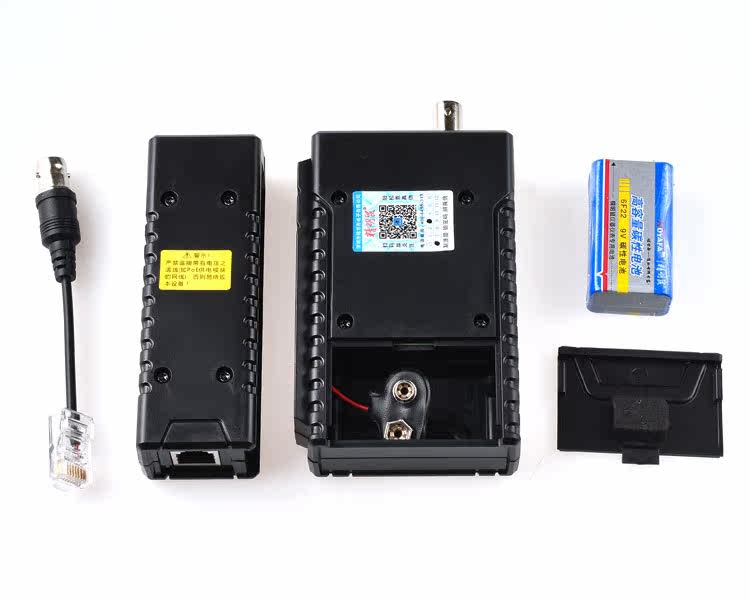

Отправить: 1 Savvy Mouse 9V батарея
Используйте метод автоматического сканирования для быстрого тестирования.
Технический индикатор:

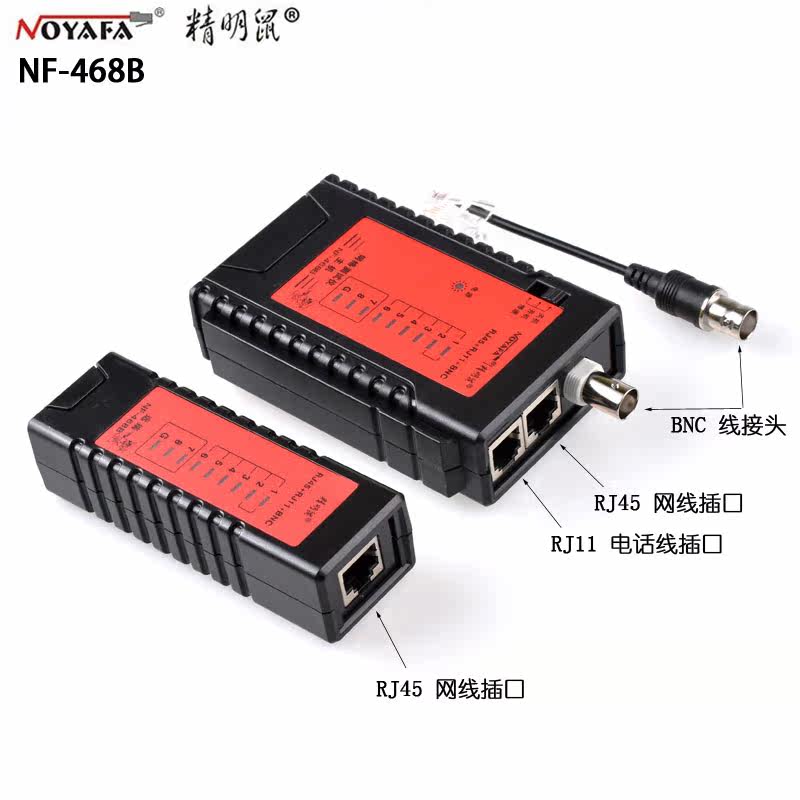

Тестовые кабели: RJ11, RJ45, BNC Line
Питание: DC 9V батарея стека
Энергопотребление: 25 мА
Том: 10,5*10,5*2,6 мм
Вес: 200G
1. Функция:
1. Проверка на двустороннюю скрученную линию 1, 2, 3, 4, 5, 6, 7, 8, G Линейные пары корней (пара) и могут различить какую (справа) или неправильную линию, короткий замыкание и отверстие.
2. Включение - это нормальная скорость тестирования,“S” медленная скорость тестирования, m - ручная передача.
Во -вторых, тест с винтовым туннелем: включите источник питания, вставьте пробку сетевого кабеля в основной тестер и удаленный тестер соответственно,
Индикатор хоста светит от 1 до G в порядке.

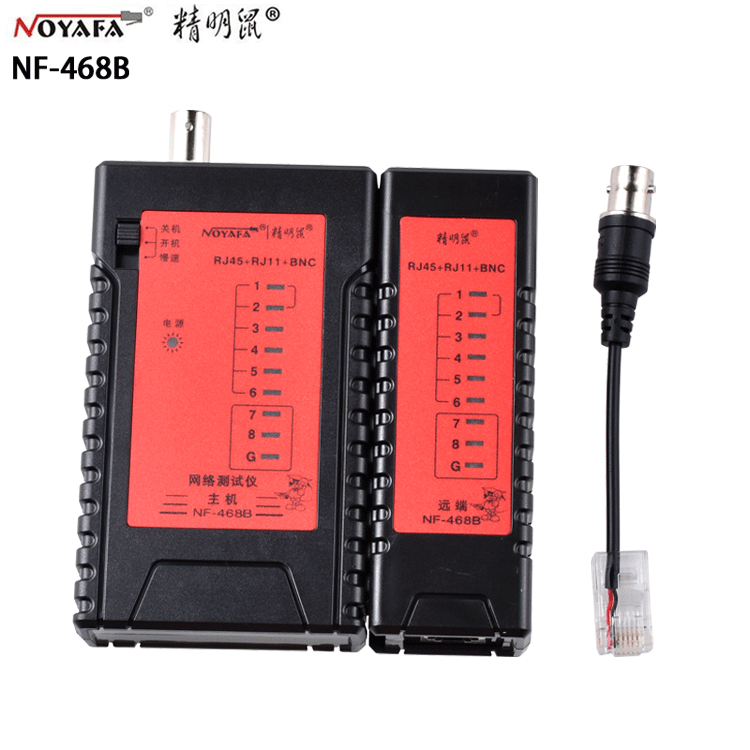

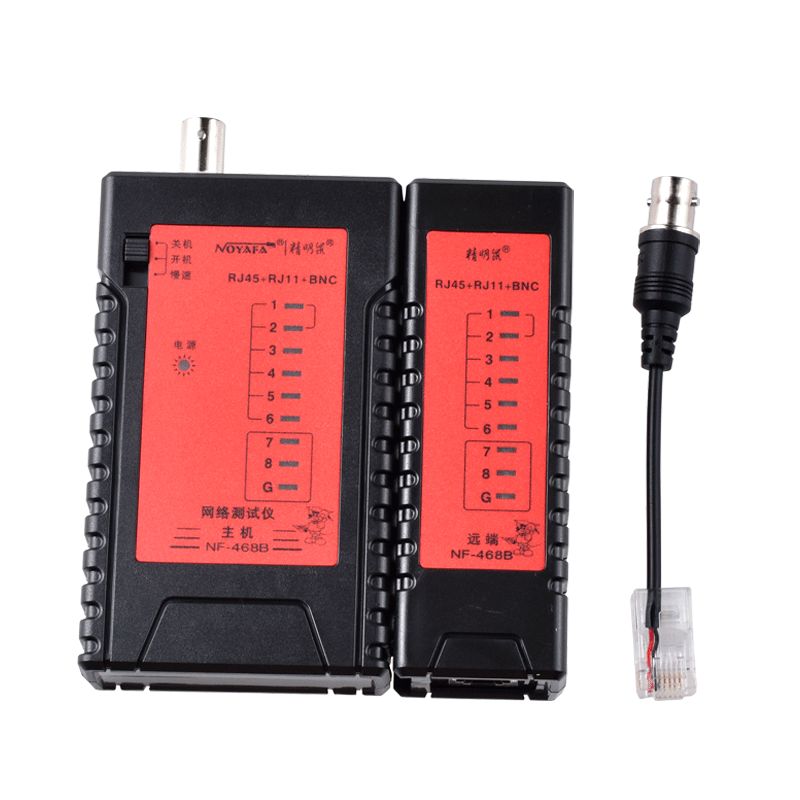

Основной тестер: 1-2-3-4-5-6-7-8-G
Удаленный тестер: 1-2-3-4-5-6-7-8-G (RJ45) (RJ45)
  1-2-3-4-5-6 ------- (RJ12)
  1-2-3-4 ----------- (RJ11)
Если проводка является ненормальной, она отображается следующим образом:
1. Когда сетевой кабель отключен, основной тестер и удаленная тестовая сторона 3 света не являются яркими.
2. Когда есть несколько линий, которые не подключены, несколько линий не являются яркими. Когда сетевой кабель подключен менее чем 2 проводами, свет не яркий.
3. Когда двухво -загородная последовательность сетевого кабеля является хаотической, примеры 2 и 4 случайные последовательности отображаются следующим образом:
Основной тестер не изменился: 1-2-3-4-5-6-7-8-G
Удаленная тестовая сторона: 1-4-3-2-5-6-7-8-G
4. Когда существует 2 коротких цепь сетевого кабеля, основной тестер показывает, что два линии света, которые показывают короткий цикл на стороне удаленного испытания, немного яркие. Если их более 3 (включая 3) короткий заглушка Огни номера линии не включены.
В-третьих, если требуется подводная стойка и модуль сиденья настенных сидений, два подходящих для линии прыжков (например, 110p4-rj45) необходимо привести к тестеру.
В -четвертых, коаксиальный кабельный тест: если кабель хорош, вторые концы света BNC вспыхивают зеленые огни одновременно.
5. Описание теста линии BNC
1. Наберите переключатель циферблата, выберите быструю или медленную передачу, а индикатор питания включены.

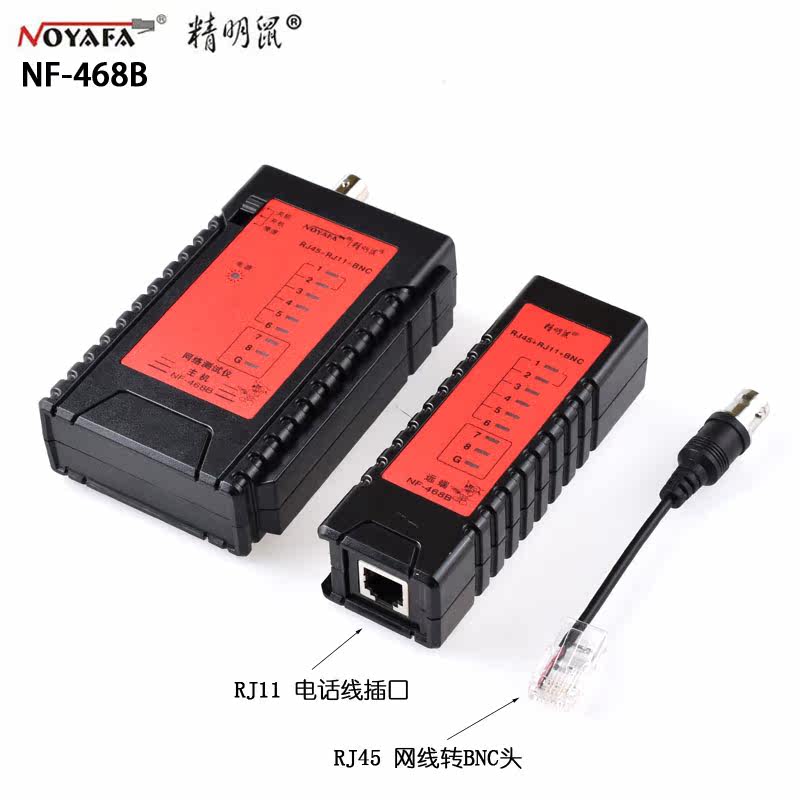

2. Введите один конец тестовой линии BNC в главную головку BNC BNC, а другой связан с заголовком BNC проводки RJ45 RIPL BNC, а RJ45 проводки подключен к удаленному тесту RJ45 Интерфейс. Индикатор дистанционного испытания от 1 до 2 блестящий и циклически.
3. Если разъединение и расстройство являются коротким замыканием, он отображается, как описано, как описано.
4. После тестирования выключите источник питания, и индикатор питания разрушается.
