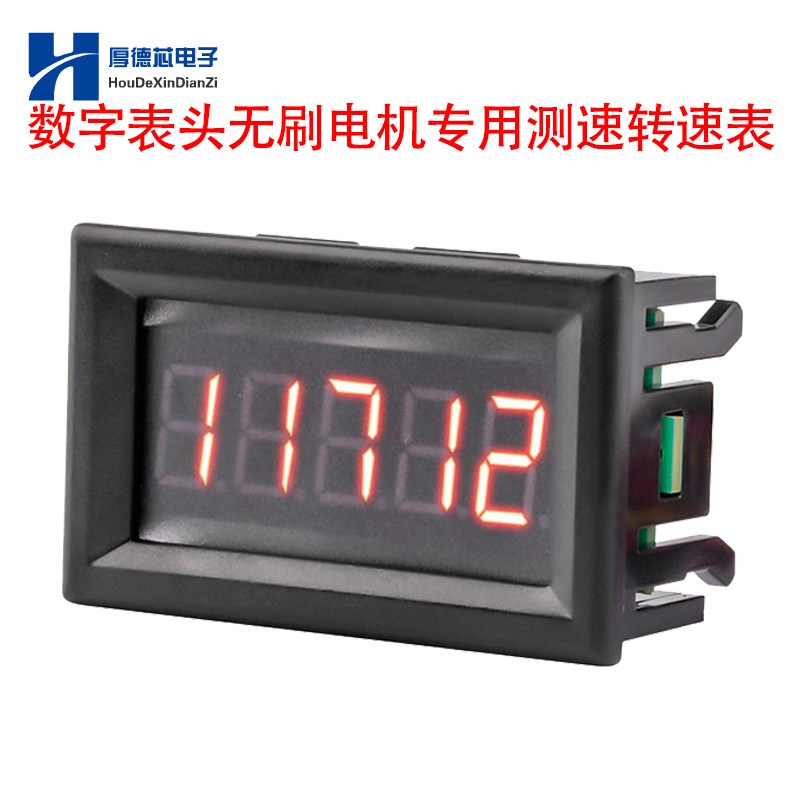

Бесколлекторный мотор, цифровой датчик
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Точка продажи продукта
1: Принять промышленность -Agrade High -Speed MCU Anty -Interference Strong
2: стабильный и надежный
3: Характеристики широкого диапазона измерений и высокой точности измерений
4: маленький внешний вид
5: широкое применение
Для новой разработки, приготовленный тремя фазами, управляемый продуктовым продуктом, поддерживающим продукт, поддерживающий продукт, поддерживающий скорость измерения, принимает промышленные высокоскоростные MCU анти -интерференционные, стабильные и надежные, широкий диапазон измерений и высокую точность измерения. Точность измерения имеет более качественный скачок. Это применимо ко всем трехфазным постоянным щетковым модулям без щетки. интерфейс и подключен.
Две настройки определения линии задней и интерфейса
Обратите внимание, что этот продукт имеет напряжение защиты от соединения напряжения питания 3.3-5V, а амплитуда измерительного сигнала составляет 3-30 В, что может быть навсегда повреждено этим параметром.
2. Характеристики продукта

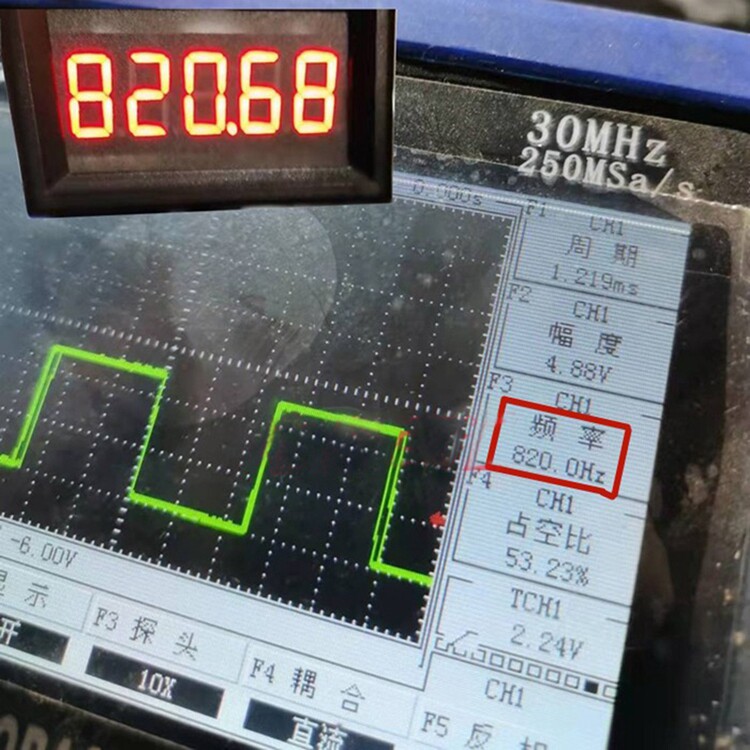

1. Точность измерения частоты высока, и она может достигать 0,01 ‰ при 25 градусах по Цельсию, а разрешение может достигать 0,001 Гц.
2Диапазон измерения частоты широкий, 0,15 Гц -100 кГц.Вы также можете настроить измерение сверхнизкой частоты 0,01 Гц-100 Гц.
4Вы можете переключить рабочий режим, включая два рабочих режима частоты и скорости, а также сохраняется и сохраняется рабочий режим.
5Настройки ключа могут быть установлены для значения частоты, а значение частоты может быть 1-99999 и 0,0001-9,9999.
6Красивый внешний вид, отличное мастерство и удобное использование.

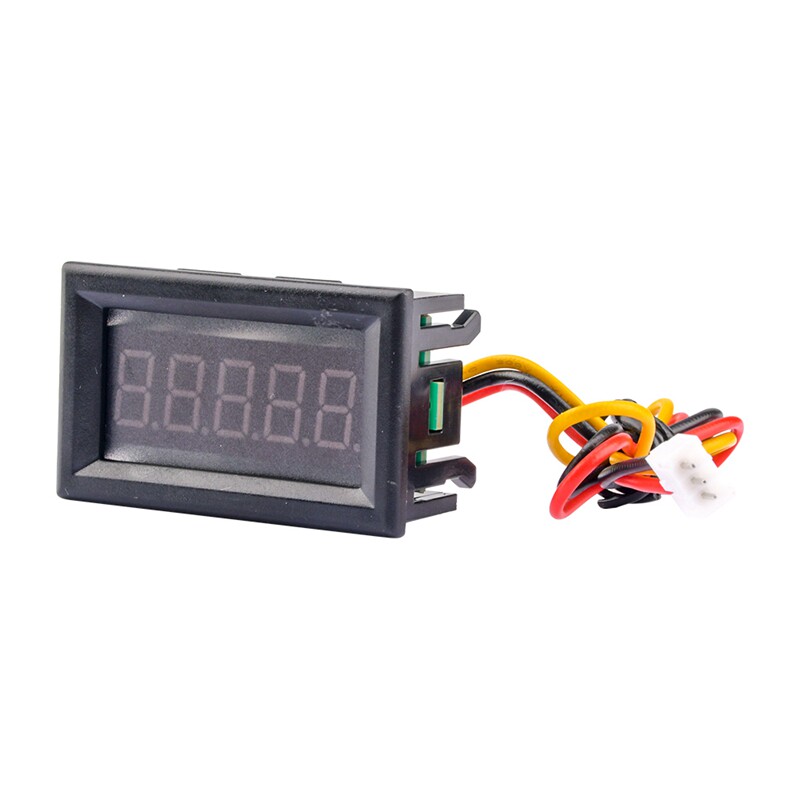

Дисплейные цифры: 5 -битная светодиодная цифровая трубка (0,36 ').
Показать скорость обновления: частота сигнала>3 Гц: 3 раза/второе: частота сигнала ≤ 3 Гц: относительно частоты сигнала.Сущность
Переполнение показывает: « - ----»
Точность измерения: 0,1%±1digit или 0,01 ‰ - 25 ° C.
Диапазон измерений: 0,15 Гц -100 кГц. 9r-999.99Kr/m
Введите сигнал: тип: сухой контакт, PNP, NPN, Pulse Амплитуда: 3-30 В
Метод измерения: Полный метод измерения цикла синхронизации.
Введите сопротивление: 100 кОм/сопротивление.
Питание: DC3.3-5V по умолчанию требует большого объема напряжения и может быть настроена
Сопротивление: AC2000V 1 -минутный внешний терминал и оболочка.
Используйте среду (температура и влажность): температура 10 ℃- + 70 ℃ Относительная влажность 25-85%(без росы),
Сохранить температуру: -20 ℃ -+80 ℃ (без росы)

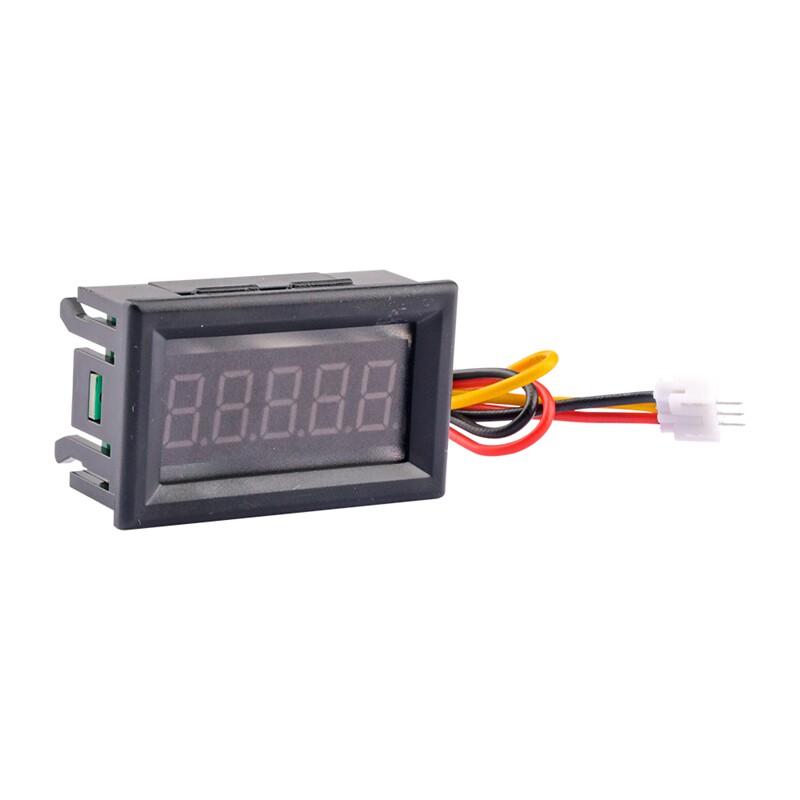

Размеры (мм): 48*29*18,5 Лонг x Wide x High)·
Открытый размер (мм): 45*26
В -четвертых, как использовать

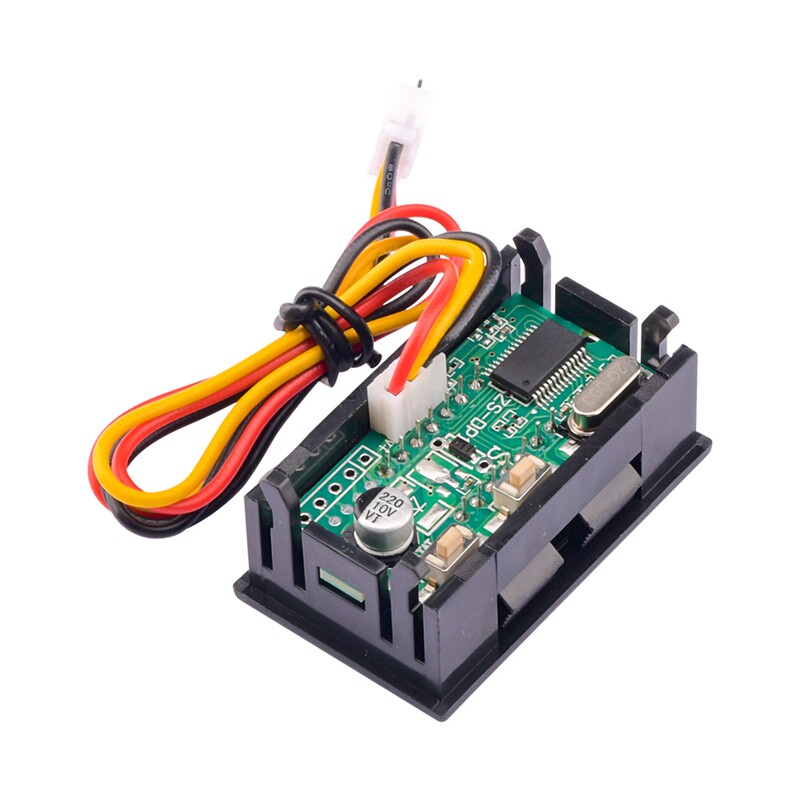

1. В головке есть три линии. Красный составляет 3,3-5 В. Черный-черный, как линия заземления желтой, в качестве входного кабеля импульса сигнала.
2. Переключение режима измерения скорости вращения

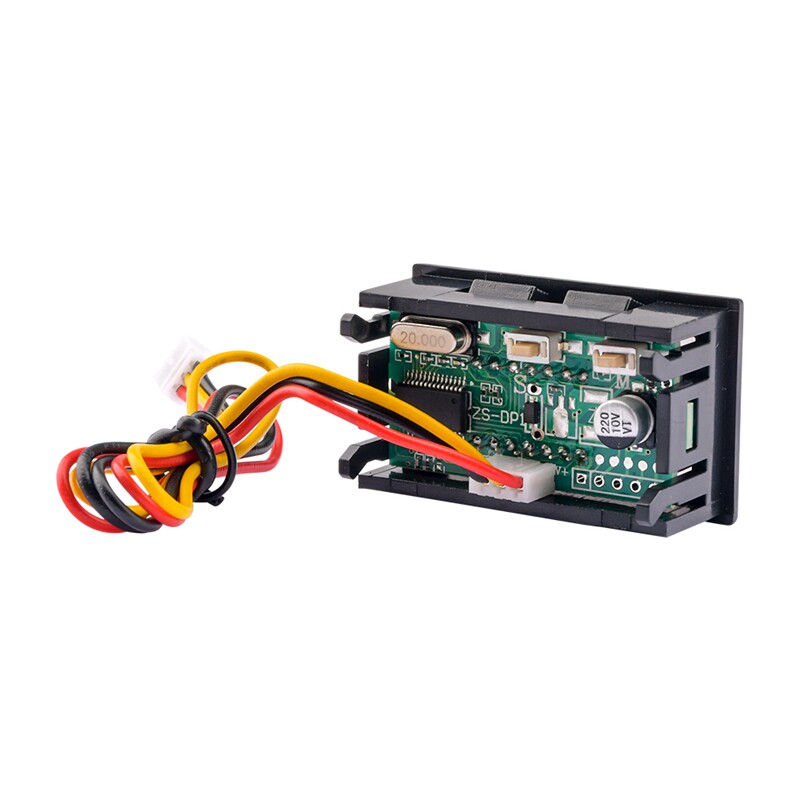

На задней панели «M Mode» и «S выбран» есть два клавиша. Нажмите клавишу M, чтобы ввести интерфейс выбора режима для короткого положения, а затем пропустите клавишу S, чтобы выбрать частоту 0 волнового теста. Выберите 2 -й частотный волновой тест, выберите 3 скорости без беспокойства, подождите 4 секунды, чтобы автоматически сохранить и вернуться в режим Just Set и дождитесь состояния измерения.
2. Настройки частых значений
Сначала нажмите на состояние мощности -Потех и нажмите клавишу S, чтобы ввести интерфейс настройки частоты частоты. В настоящее время клавиша S является функцией смещения 5 цифр и 8 слов экрана дисплея. Клавиша m увеличивается Значение. Ключ для изменения значения. Значение частоты должно быть 1-99999 или в числе 0,0001-9,999. Другие значения недействительны (позиция ключа короткого пресса в правой стороне десятичного значения, реализовать Настройки десятичной точки) После настройки значения частоты не существует операции, и ожидать 7 секунд, чтобы сохранить и вернуться к значению только что установленной частоты.
Объяснение концепции значения частоты: количество импульсных сигналов, полученных путем поворота или вращения шестерни в круге во время измерения скорости, таких как использование внешнего датчика, поворотный стол или шестерен, чтобы взять круг, чтобы взять импульсный сигнал. Бесщета. Водитель этого магазина с двумя полярными парами, такими как мотор.
5. На что следует обратить внимание
1. Используйте в этом параметре прибора и нормальной среде.
2. Правильно установите значение деления в соответствии с фактическими требованиями.
3. При подключении сигналов высокого напряжения на внешнем сигнале высокого напряжения не приносите заряженную работу и не касайтесь чипа и деталей на руку.
Контрольный список
1*Скорочный счетчик
