Основной скорость моторного датчика.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Заводские прямые продажи Добро пожаловать в оптом
Пожалуйста, уделите некоторое время, чтобы понять и понять следующий текст перед покупкой.
Напоминание: этот список скоростей(Частотная таблицаДва использования)Приемлемое признаниеСигнал положительного импульса составляет 3-30 В Фан -волновой импульсный сигнал, количество импульса(Частота пульса высокая и низкая)Это пропорционально скорости скорости, поэтому измерение скорости не имеет ничего общего с видом мощности двигателя. Пока есть сигнал ротора вены, скорость может быть измерена.Если это трехфазный мотор кистиЭто связано с экстремальной парой двигателей, и двигатель поворачивается к выводу нескольких импульсных сигналов по кругу.Пульсный сигнал обычноМоторы Верхний датчик(Как правило, на двигателе нет датчика измерения скорости. Электромагнитный зал и т. Д., Трехфазная щетка постоянного тока имеет двигатель зала, сигнал зала также может использоваться в качестве сигнала скоростного импульса)Или главный контрольный чип (MCU) на плате двигателя Выходной импульсный сигналСущностьЧтобы точно использовать скорость измерения скорости скорости:одинУстановите режим головы 1(Режим поворота) режим) дваНеобходимо выяснить, что оттуда скоростной сигнал двигателя выходит, находится ли напряжение амплитуды сигнала в диапазоне измерителя скорости, и подключены выходного сигнала и вход сигнала скорости показателя триЧтобы понять двигатель для вывода нескольких импульсных сигналов на круге, вы можете установить настройку значения частоты на счетчика скорости, чтобы соответствовать скорости скорости. Один датчик скорости, добавленный в двигатель, обычно выводит импульс,Значение частоты установлено 1 Если это трехфазный выходной импульсный импульсный импульсный сигнал, образующий сигнал моторной платы моторной платы двигателя DC Mater Control (MCU), универсальный метод настройки, значение частоты = полярная пара двигателя*3, если полюс двигателя равен 2, то тогда Установите значение частоты 2*3 = 6 (Количество магнитных сталей, которые не равны двигателю, не являются концепцией. Этот метод состоит в том, чтобы продавать бесщеточные драйверы для нашего магазина или 6 шагов на рынке, чтобы не управлять щеткой. Точно так же выводит несколько импульсов по кругу , это должно быть изучено, чтобы узнать закон)

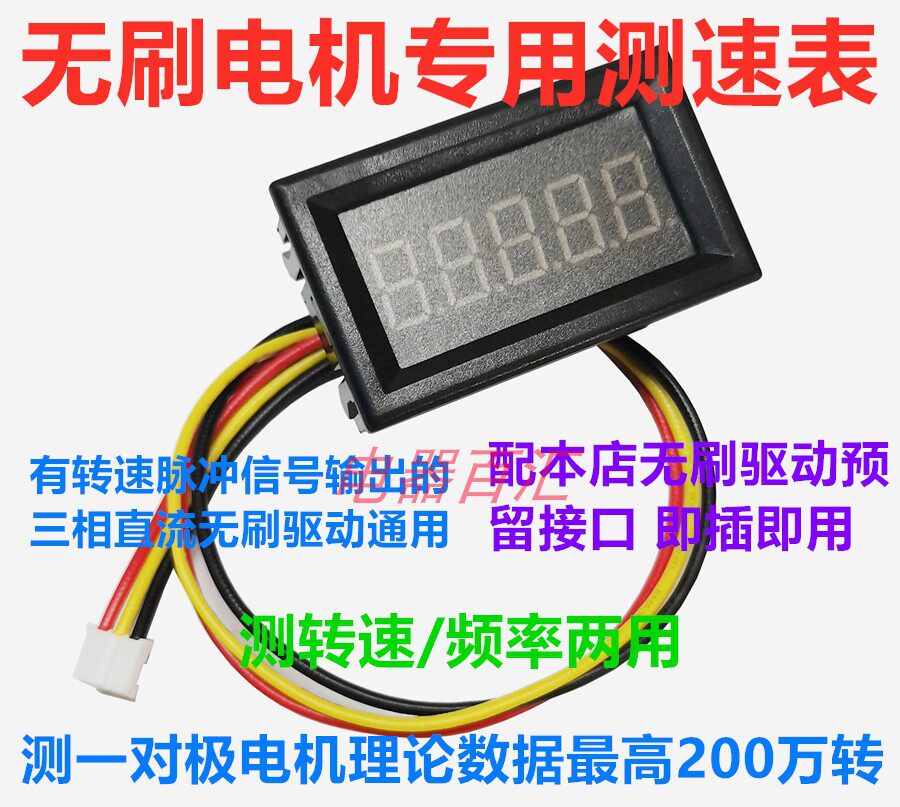

Новая разработка, сделанный порт Бесщеточный электрический трехфазный DC безмолвные водители.Скорость измерителя, Принять промышленное -громко -скоростное MCU Сильный анти -интерференция, стабильный и надежный,Характеристики широкого диапазона измерений и высокой точности измерений. Программное обеспечение принимает ведущий метод измерения цикла полного синхронизации. Диапазон измерений и точность измерения являются более качественными. Есть выходной сигнал скоростиизБесщеточный электрический трехфазный индукция постоянного тока (с залом) контроллер Доска водителя, модуль драйвера и т. Д.Трехфазный продукт, основанный на кисти, независимо разработанный с помощью этого магазина, оставляет за собой интерфейс и подключен.
1. Дисплей изображения
С трехфазным бесщеточным продуктом, поддерживающей скоростную карту с этим магазином
По сравнению с значением измерения частоты осциллографа
Две настройки определения линии задней и интерфейса
Обратите внимание, что этот продукт имеет по умолчанию напряжения защиты от подключения к напряжению постоянного тока 3.3-15V, а амплитуда измерительного сигнала составляет 3-30 В. Если этот параметр превышен, он может быть навсегда поврежден. Если другое напряжение требуется, вы можете Настройка по мере необходимости

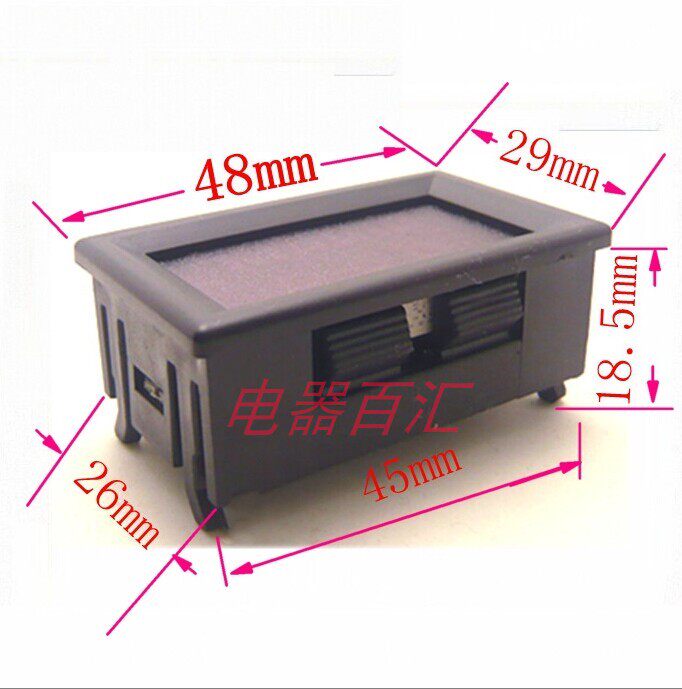

Полный размер оболочки
Бесщеточный водитель и схема подключения скорости и измерителя
В -четвертых, установите путь к объяснению
1.На голове есть три линии. Красный составляет 3,3-15 В. Черный-желтый как линия земли.
2. Скорость курения Выбор режима частоты
Назад"M Mode""Выбор"Два ключа, мощность -онПодождиМераСначала нажмите клавишу M в штате Введите интерфейс выбора режима, дисплей показывает только первые 8 слов справа. В настоящее время нажмите клавишу S непрерывно, Дисплей будет 0 1 2 3 Четыре режима циркулирующего переключения, отображая 0 в качестве частоты режима волны, показывая режим 1 -скоростной скорости плюс риппер, показывающий 2 -частотный режим непоколебимой волны, показывая 3 скорости без беспокойства. После выбора режима в соответствии со своим собственным Фактические потребности без работы и ожидание около 4 секунд будут сохранены автоматическиУстановить эффективноеВозвращатьсяПодождиСтатус измерения.
2. Настройки частых значений
бонусыПодождиМераСначала нажмите клавишу S один раз в штате Введите интерфейс настройки значения частоты частоты. Эти 8 слов за коротким нажатием клавиши S. Этот 8 -символ мигает. Значение через движение клавиши S, а затем используйте клавишу M, чтобы изменить выбор 8 Значение слова, через m s Два настройки комбинации ключей для завершения настройки значения частоты. Если значение частоты частоты установлено на 3, вам нужно только изменить первые 8 слов на право на 3 Эффект настройки 00003,После настройки В ожидании 7 секунд автоматическогоСохранить настройки, чтобы вступить в силу и вернутьждатьИзмерение статусаСущностьЗначение частоты частоты должно быть в пределах 1-99999 или 0,0001-9,9999, а другие значения недействительны.
Если вам нужно установить метод десятичной точки следующим образом: в интерфейсе настройки значения частотного деления, точка десятичной десятичной десятичной точки в правом нижнем углу экрана дисплея будет зажжена. Функция Десятичная точка, независимо от того, включена или закрыта десятичная точка, состоит в том, чтобы дать инструкции через десятичную точку на первых 8 словах в дальнем левом.(Если эта десятичная точка будет яркой, она будет открыта, и она не будет открыта, если она не будет яркой)После настройки В ожидании 7 секунд автоматическогосохранятьУстановить эффективноеВозвращатьсяждатьСтатус измерения.
Объяснение концепции частоты:Во время измерения скорости количество импульсных сигналов, полученных путем поворота или вращения шестерни, таких как внешний тип NPN, близкий к датчику или датчику света и т. Д. Поворотный стол или шестерна поворачивает круг для генерации импульсного сигнала. Значение частоты установлено 1Трехфазный драйвер щетки с выходным сигналом вращающегося импульса с хранилищем распределения илиИли 6 шагов на рынке с бесщеточным водителемНастройки измерения скорости следующие. Нет необходимости добавлять внешний датчик. Выходной сигнал поворота приводной платы напрямую подключается к входу сигнала головки, а источник питания правильный. Если двигатель имеет 2 полярных числа, частота частота Значение частоты установлено (2*3 = 6)Прямо сейчас6 Can.
Метод измерения частоты такой же, как и выше, значение частоты общего измерения времени, режим выбирается в режиме измерения частоты, набор значений частоты, набор 1, единица Hz/Second Значение частоты частоты особой частоты может быть установлено в соответствии с необходимостью для себя, и вы не будете делать подробные инструкции здесь.

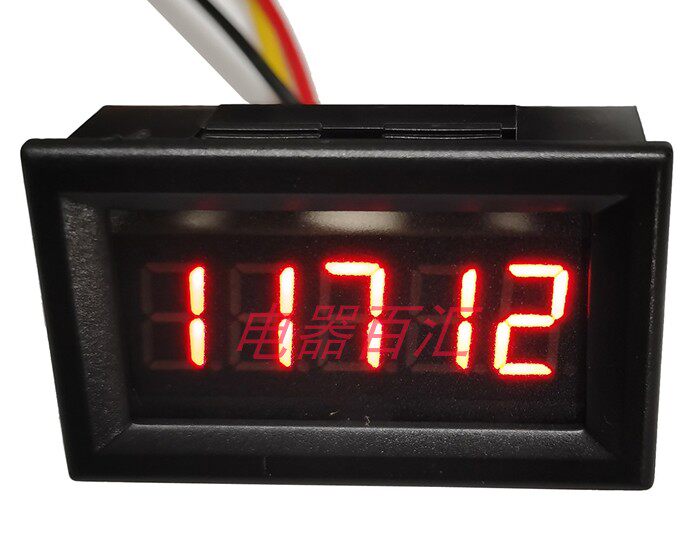

В режиме измерения скорости,Устройство переносит/точка,Дисплей может показать 5 цифр и 8 слов Такие как 5000 форматов дисплея до 05000 Самый высокий дисплей 99999, такой как более 100 000 об / минДесятичная точка автоматически изменяется, сколько тысяч для отображения формата, например, отображение от 200 000 до 200,00(200*1000 = 200000)
5. На что следует обратить внимание
1. Используйте в этом параметре прибора и нормальной среде.
2. Правильный режим настройки в соответствии с фактическими требованиями использования Правильно установите значение частоты.
3. При подключении сигналов высокого напряжения снаружи не приносите операцию зарядки. Не касайтесь чипа на ручке руки И части.
4. В сочетании с бесщеточным измерением скорости скорости продукта в этом магазине я не знаю, сколько там мотор, как установить частоту и другие проблемы, вы можете общаться с нами. Вы можете научить вас, как это Учите вас, когда у нас будет время быть свободным. Если вы ленивые клиенты не имеют возможности делать это, не смотрите на приведенное выше объяснение операции и ничего не понимаете. «100 000 почему», и мы имеем право на отказываться отвечать.
