Скорость дисплея Скорость монитора скорости скорости скорости измерителя измерителя измерителя вентилятора.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 220VAC без вывода
- 12 В/24 В без вывода
- 220VAC OUT 4-20MA +RELAY +485
- 12 В/24 В 4-20MA+реле+485
| Цвет: | 220VAC без вывода, 12 В/24 В без вывода, Выход 220VAC: 4-20MA, Выход 220VAC: 4-20MA+реле, 220VAC OUT 4-20MA +RELAY +485, Выход 220VAC: RS485, Выход 12 В/24 В: 4-20 мА, Выход 12 В/24 В: 4-20 мА+реле, 12 В/24 В 4-20MA+реле+485, Выход 12 В/24 В: RS485 |
Горячая линия 24-часовой консультации: 187-0197-0269

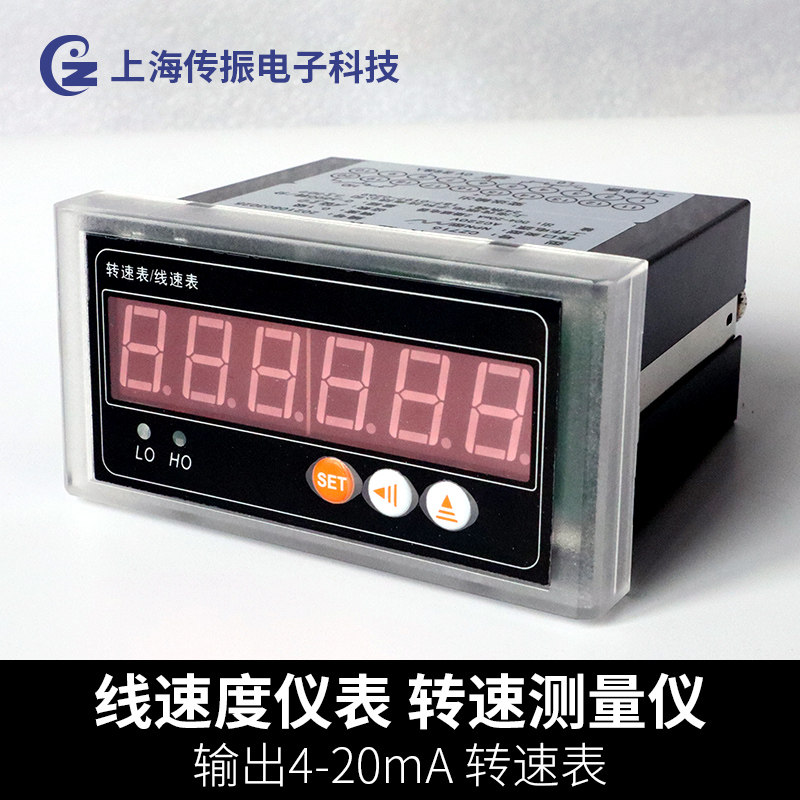

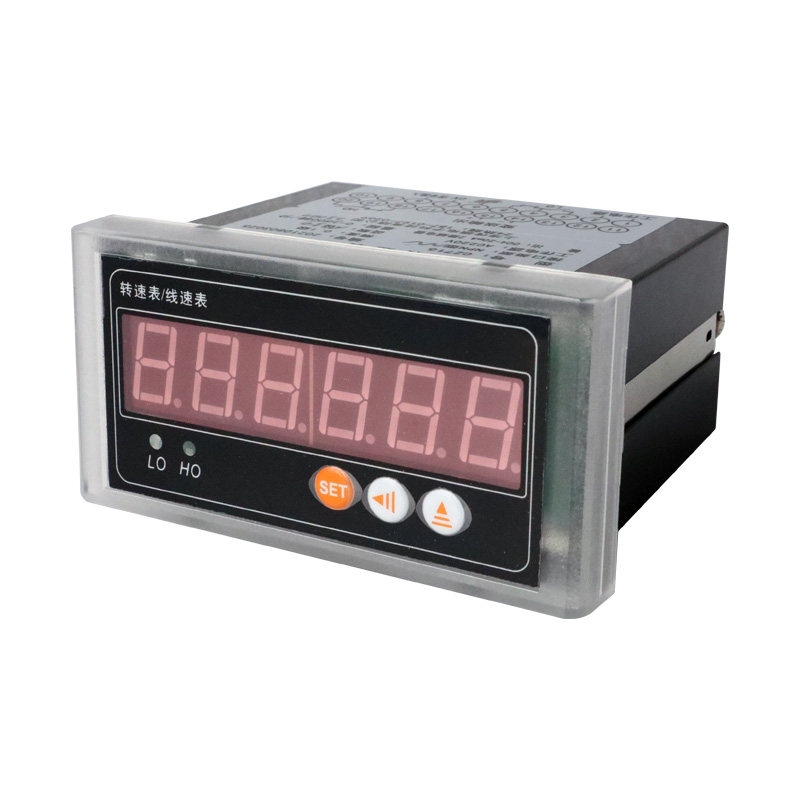

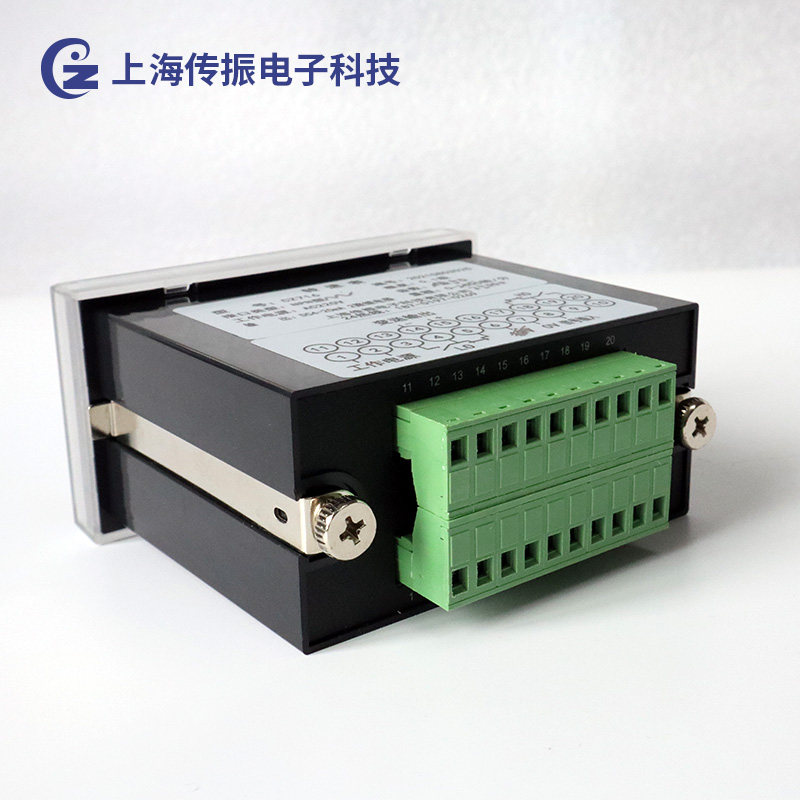

CZ716 изменятьпоказыватьскоростьинструментповерхность
I. Обзор
(1)Входной сигнал:CZ400Датчик скорости
(2)Инструмент предоставляется датчику за пределами датчикаDC12V/50mAИсточник постоянного тока;
(3)Прибор может установить множитель для отображения десятичной точки, чтобы соответствовать точности измерения и измерения скорости линии.Значение отображения=Количество импульсов, введенных в минуту×Диапазон множителя, диапазон0.0001~9999Предметы
(4) Второй способ ретрансляции может быть установлен на верхний и нижний предел, верхний предел, тревога с нижним пределом или выход дистанционного управления;
(5)Значение функционального параметра и значение параметра тревоги прибора не будут потеряны;
(6)Выход с переменной моделирования(DC4~20mA,DC0~20mA,DC0~5V,DC0~10V)Можно установить значение скорости измерения, соответствующее переходу низкого предела и высокого предела.
(7) RS485Коммуникация, стандартModbus-RTUСоглашатьсяPLC,HMI, Сеть программного обеспечения для промышленной конституции Group;
(8)Диапазон отображения измерения:0~999999Предметы6Бит0.56Дюйм красной цифровой трубки;
2. Основные технические индикаторы
производительность | параметр | |
Диапазон вращения | 0~999999 | |
Значение отображения | Количество импульсов, введенных в минуту×увеличение | |
Выходной сигнал | DC12V/50mA | |
Рабочий источник питания | Масштаб работы | AC/DC85~265VилиDC9~36V |
Энергопотребление | <<3VA | |
Интерфейс связи | RS485Интерфейс, стандартныйModbus-RTUСоглашение | |
Выход с переменной моделирования | 1Дорожный аналоговый изменение результата; точность0.5сорт | |
реле | Срок службы контакта реле составляет 100 000 раз, контактная емкость составляет 3A/AC220V, 3A/DC24V | |
рабочая обстановка | Рабочая Температура:-10-55℃; температура хранения:-20-80℃ | |
Размеры | Размер панели: 96×48 мм; размер открытого отверстия: 92×44 мм; глубина: 90 мм | |
три, Вывод тревоги эстафета
Емкость контакта реле:3A/250VAC,3A/24VDC.
Реле может работать над рабочим методом сигнализации на верхнем и нижнем пределе, верхнем пределе или нижнем пределе;
Работа по реле в методах тревоги верхнего и нижнего предела, есть4Настройки параметров полиции: значение тревоги с верхним пределомUP, Нижнее предельное значение тревогиdoUUnЦенитьnoop2. Значение времени задержки тревоги.dly(Блок второй); Инструкции по аварийному сигналу верхнего предела: когда значение измерения превышает значение тревоги верхнего предела и значение задержки задержки тревоги, перемещение реле верхнего предела.(Значение тревоги с верхним пределом-Возвращаемое значение)В то время сброс реле тревоги верхнего предела.Описание тревоги нижнего предела: Когда значение измерения ниже, чем значение тревоги нижнего предела и непрерывное значение задержки тревоги, действие реле тревоги нижнего предела.(Нижнее предельное значение тревоги+Возвращаемое значение)В то же время, реле тревоги нижнего предела сбрасывается.
Четыре, Передача вывода
Обеспечить все путь к выходу, доступен выходной сигнал перехода аналогового количестваDC0~20mA,DC4~20mA,DC0~5V,DC1~5V,DC0~10Vждать.Нижний предел выхода перехода, соответствующая скорость, верхняя скорость верхнего предела устанавливается через настройки меню.
Электрические параметры:Точность0.5Уровень; во время тока выходов, сопротивления нагрузки≤500Когда напряжение выводится, сопротивление нагрузки＞100KΩ.
пять, Модуль связи
1, Коммуникационное соглашение и характеристики:
RS485Интерфейс; электрическое соединение:Три -линейное соединение, то естьA(+),B(-),Место; тип соединения:асинхронный,Половина двойной работы; международные стандартыModbus-RTUСоглашение, адрес инструмента:1~247,скорость передачи данных:2400,4800,9600,19200;Формат данных: N81Нет школьной проверки,8Бит данных,1Остановиться;O81Странный паритет,8Бит данных,1Остановиться;E81Проверка марионеток,8Бит данных,1Остановиться;N82Нет школьной проверки,8Бит данных,2ОстановитьсяЭта машина в настоящее время открыта01H,03H,04HПрочитайте команду,05H,10HНаписать команду,03H,04HФункция команды чтения такая же. Если команда, полученная инструментом, неверна, инструмент не будет отвечать.
2, Таблица адреса параметров прибора:
адрес | Описание Проекта | тип данных | Свойства | иллюстрировать |
0 | Значение скорости измерения тока | Long | R | Адрес 0,1 образует 4 -байующую длину, высокую в адресе 0, а низкое положение по адресу 1 |
1 | ||||
2 | Покажите десятичное очко | Short | R/W | Дистанционная десятичная точка |
3 | Бетал Десятичный пункт | Short | R/W | Бетал Десятичный пункт |
4 | Двойное значение | Short | R/W | Несимболическое целое число, состоящее из двух байтов |
5 | Перенесите значение тревоги нижнего предела | Long | R/W | Адрес 5,6 образует 4 -лайт -длину, высокую в адресу 5 и низкое положение по адресу 6 |
6 | ||||
7 | Ретрансляционное значение тревоги с верхним пределом | Long | R/W | Адрес 7,8 образует 4 -лайт -длину, высокую позицию в адреса 7 и низкое положение на адреса 8 |
8 | ||||
9 | Разница в возврате тревоги | Long | R/W | Адрес 9,10 образует 4 -байующую длину, высокую в адресу 9, низкий уровень по адресу 10 |
10 | ||||
11 | Значение задержки тревоги | Short | R/W | См. Описание модуля реле |
3, Пример корреспонденции:
(1)Чтение данных(Функциональный код03H/04H): Прочитайте текущую скорость измерения2565RPM, Адрес инструмента1.
Прочтите кадр данных для хоста:
адрес | Заказ | начальный адрес(Высоко впереди) | Количество регистров(Высоко впереди) | Проверьте код(Низкий фронт) |
01H | 04H | 00H,00H | 00H,02H | 71H,CBH |
Инструмент отвечает на кадр данных:
адрес | Заказ | Длина данных | Данные абзац(4байт) | Проверьте код |
01H | 04H | 04H | 00H,00H,0AH,05H | 3DH,27H |
(2)Запишите данные данных(Функциональный код10H): Установите десятичную точку дисплеяdot=1, Адрес инструмента1.
Хост записывает кадр данных:
адрес | Заказ | начальный адрес | Количество регистров | Количество байтов | Данные абзац | Проверьте код |
01H | 10H | 00H,02H | 00H,01H | 02H | 00H,01H | 66H,72H |
Инструмент отвечает на кадр данных:
адрес | Заказ | начальный адрес | Количество регистров | Проверьте код |
01H | 10H | 00H,02H | 00H,01H | A0H,09H |

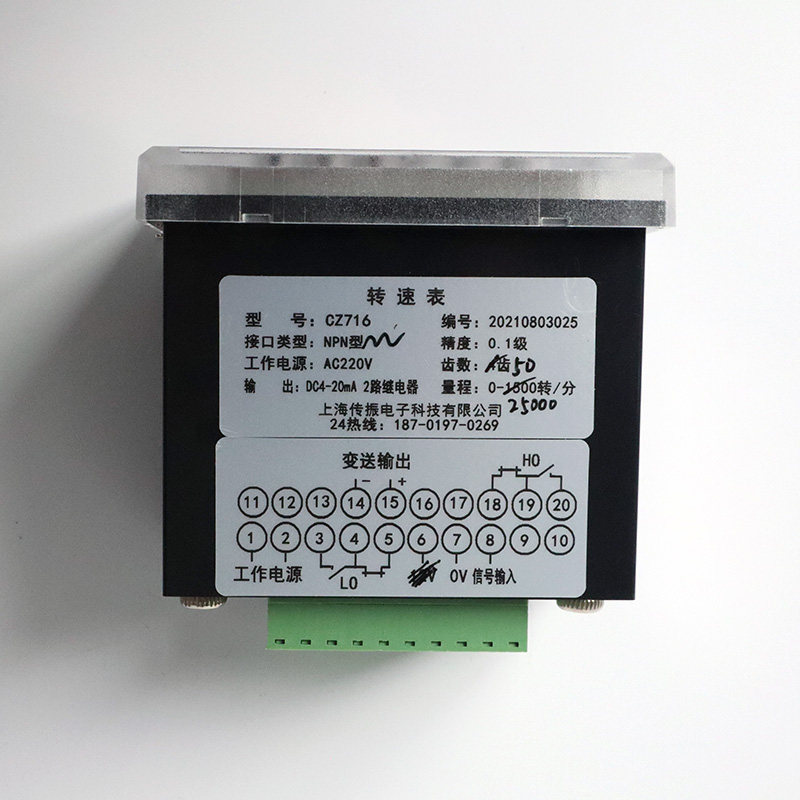

шестьСхема подключения
иллюстрировать:LoВыходной реле для тревоги нижнего предела,HoВыходная реле для верхнего предельного тревоги.
Семь, Примеры применения
1, Скорость измерения
Когда импульс заменяется, минимальная скорость измеряется10RPMЕсли вы хотите измерить ниже10RPM, Вам необходимо использовать кодирующий диск или кодер, чтобы сделать каждый переход нескольких импульсных вводов.
2, Скорость линии измерения
Измерить периметр вала0.45mСкорость линии вала вращения каждый раз доставляется в прибор1Пульс, установите множитель на45,Установить позицию десятичной точки на установку на2Если вал поворачивается каждую минуту826Поверните, очевидное видение измерительного инструмента=371.70=45×826/100, Установите процент на периметр, получите скорость линии.
