Toso Brand Supply DS3-8DV5R Высококачественная скорость инвертора таблица скорости передачи сигнала 0-10 В.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. Поскольку была принята интегрированная схема конверсии A/D.
2. Поскольку внедренная функция внешней регулировки нуля и полноты, пользователям удобно калибровать и отладка на сайте
3. Поскольку используется различные международные стандартные внешности, пользователям удобно выбирать и установить
4. Диапазон дисплея 0,001-1999
5. Дизайн имеет десятичную точку и функцию изменения диапазона, которая удобна для пользователей, чтобы изменить диапазон измерений
6. Необязательно DC4-20MA передает выходную функцию.Удобно измерить данные с длинной передачи.
Может быть реализован на дисплее -SICE, Центральная обработка управления

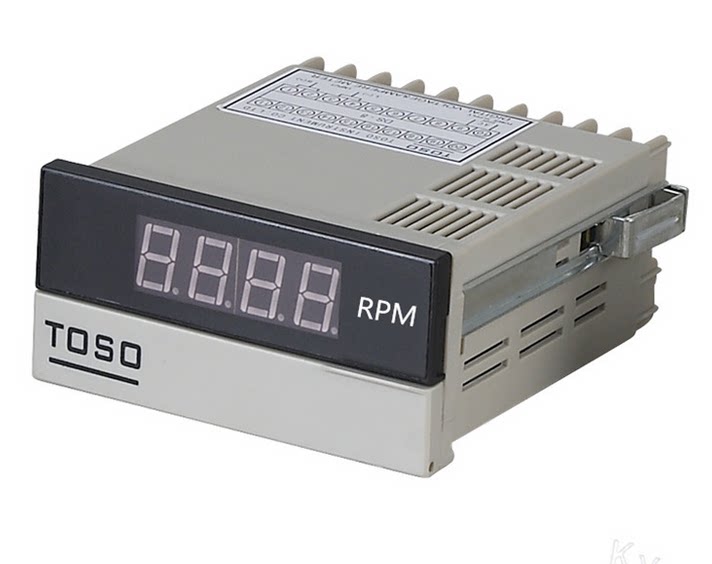

Внешний вид продукта
Используйте инвертор (инвертор Ximenzi, инвертор ABB, конвертер конвертера Hyanic, VEIAN Inverter, Fuji Inverter и т. Д.).
DS3-8DV5R (Введите DC0-10V , Показать 0-250 Регулируемые обороты)
(Введите DC0-10V , Показать 0-300 Регулируемые обороты)
(Введите DC0-10V , Показать 0-500 Регулируемые обороты)
(Введите DC0-10V , Показать 0-600 Регулируемые обороты)
(Введите DC0-10V , Показать 0-900 Регулируемые обороты)
(Введите DC0-10V , Показать 0-1000 Регулируемые обороты)
(Введите DC0-10V , Показать 0-1200 Регулируемые обороты)
(Введите DC0-10V , Показать 0-1500 Регулируемые обороты)
(Введите DC0-10V , Показать 0-1800 Регулируемые обороты)
(Введите DC0-10V , Показать 0-1999 Регулируемые обороты)
◆ Коэффициент конверсии в 2,5 раза в секунду
◆ Двойные точки конверсия A/D
◆ с настройками десятичной точки и преобразованием диапазона, внешней регулировкой функции
◆ Иметь функцию внешней регулировки с нулевой точкой и соотношением
◆ Дистанционный диапазон: 0,001-1999
◆ Иметь функцию вывода DC4-20MA (необязательно)
Описание модели
| DS | 3- | □ | □ | □ | □ |
| Dongshuo Company Products | 3 -Дигит Половина таблицы номеров | Код устья: 4: 48HX48W 7: 72WX72H 16:160WX80H 8:96WX48H 9:96WX96H | D: сигнал постоянного тока | V1:0-200mV V2:0-1V V3:0-5V V4:1-5V V5:0-10V A1:0-20mA A2:4-20mA | R: скорость убийства F: Частота L: скорость линии |
Технические параметры
| Вход | Введение сигналы: DC0-200MV, 0-1V, 0-5V, 1-5V, 0-10V, 0-20MA, 4-20MA и т. Д. |
| Область применения | Показать скорость, скорость линии, частота и т. Д. |
| Точность измерения | ±0.5%F.S±2digit (20 ℃±5 ℃) |
| Переполнение | 1 или -1 |
| Режим отображения | Красная цифровая трубка |
| источник питания | AC 220/110V 50/60Hz |
| Энергопотребление | ≤4,5va |
| Головоломка | AC 2KV, 1 мин, 1 мА между источником питания и входным выводом |
| Сопротивление изоляции | DC 500V 100 м между мощностью и входным выводом |
| Анти -стригационные формы сухой | ≥ nmr40db (50/60 Гц) |
Отладочная операция:
Функция | Метод корректировки |
Регулировка нуля (ноль) | Чтобы сделать точный соответствующий отображение точным, когда изменяются цифры входного сигнала или десятичная точка, регулировка нуля по часовой стрелке велика при отображении нулевого значения. После установки значения коэффициента регулировки Вам необходимо проверить, требуется ли нулевая точка. , нулевой вход, входной настройка 20 мА отображение до 1500 до 1500 |
Функция регулировки SPAN) | В качестве фиксированного значения в качестве входного сигнала регулирование по часовой стрелке может увеличить соответствующее значение отображения. Обратное время может уменьшить соответствующее значение отображения. Отверстие, значение 1000 должно отображаться в виде отверстия для регулирования противоречия. |
Список моделей
| Название продукта | Спецификация модели | Размеры | Минимальное значение отображения | Вход | Диапазон дисплея | Рабочий источник питания | Размер установки | Передача вывода |
| Список скоростей конверсии частоты | DS3-4DV3R | 48Hx48Wx80L | 0.01 | 0-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx45W | никто |
| Список скоростей конверсии частоты | DS3-4DV3R | 48Hx48Wx80L | 0.01 | 1-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx45W | никто |
| Список скоростей конверсии частоты | DS3-4DV5R | 48Hx48Wx80L | 0.01 | 0-10V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx45W | никто |
| Список скоростей конверсии частоты | DS3-4DA1R | 48Hx48Wx80L | 0.01 | 0-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx45W | никто |
| Список скоростей конверсии частоты | DS3-4DA2R | 48Hx48Wx80L | 0.01 | 4-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx45W | никто |
| Приведенный выше источник питания прибора представляет собой AC220V, а можно настроить другие источники питания, включая AC110, AC24, DC+12, DC+24, DC+220, DC+110 | ||||||||
| Название продукта | Спецификация модели | Размеры | Минимальное значение отображения | Вход | Диапазон дисплея | Рабочий источник питания | Размер установки | Передача вывода |
| Список скоростей конверсии частоты | DS3-7DV3R | 72Hx72Wx70L | 0.01 | 0-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | никто |
| Список скоростей конверсии частоты | DS3-7DV4R | 72Hx72Wx70L | 0.01 | 1-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | никто |
| Список скоростей конверсии частоты | DS3-7DV5R | 72Hx72Wx70L | 0.01 | 0-10V | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | никто |
| Список скоростей конверсии частоты | DS3-7DA1R | 72Hx72Wx70L | 0.01 | 0-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | никто |
| Список скоростей конверсии частоты | DS3-7DA2L | 72Hx72Wx70L | 0.01 | 4-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | никто |
| Список скоростей конверсии частоты | DS3I-7DV3R | 72Hx72Wx70L | 0.01 | 0-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | 4-20mA |
| Список скоростей конверсии частоты | DS3I-7DV4R | 72Hx72Wx70L | 0.01 | 1-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | 4-20mA |
| Список скоростей конверсии частоты | DS3I-7DV5R | 72Hx72Wx70L | 0.01 | 0-10V | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | 4-20mA |
| Список скоростей конверсии частоты | DS3I-7DA1R | 72Hx72Wx70L | 0.01 | 0-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | 4-20mA |
| Список скоростей конверсии частоты | DS3I-7DA2R | 72Hx72Wx70L | 0.01 | 4-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 68Hx68W | 4-20mA |
| Приведенный выше источник питания прибора представляет собой AC220V, а можно настроить другие источники питания, включая AC110, AC24, DC+12, DC+24, DC+220, DC+110 | ||||||||
| Название продукта | Спецификация модели | Размеры | Минимальное значение отображения | Вход | Диапазон дисплея | Рабочий источник питания | Размер установки | Передача вывода |
| Список скоростей конверсии частоты | DS3-8DV3R | 48Hx96Wx112L | 0.01 | 0-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS3-8DV4R | 48Hx96Wx112L | 0.01 | 1-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS3-8DV5R | 48Hx96Wx112L | 0.01 | 0-10V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS3-8DA1R | 48Hx96Wx112L | 0.01 | 0-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS3-8DA2R | 48Hx96Wx112L | 0.01 | 4-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS3I-8DV3R | 48Hx96Wx112L | 0.01 | 0-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | 4-20mA |
| Список скоростей конверсии частоты | DS3I-8DV4R | 48Hx96Wx112L | 0.01 | 1-5V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | 4-20mA |
| Список скоростей конверсии частоты | DS3I-8DV5R | 48Hx96Wx112L | 0.01 | 0-10V | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | 4-20mA |
| Список скоростей конверсии частоты | DS3I-8DA1R | 48Hx96Wx112L | 0.01 | 0-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | 4-20mA |
| Список скоростей конверсии частоты | DS3I-8DA2R | 48Hx96Wx112L | 0.01 | 4-20mA | 0,01-1999 пользователи настраивают | AC220V±10% | 45Hx92W | 4-20mA |
| Приведенный выше источник питания прибора представляет собой AC220V, а можно настроить другие источники питания, включая AC110, AC24, DC+12, DC+24, DC+220, DC+110 | ||||||||
| Название продукта | Спецификация модели | Размеры | Минимальное значение отображения | Вход | Диапазон дисплея | Рабочий источник питания | Размер установки | Передача вывода |
| Список скоростей конверсии частоты | DS4-8DV3R | 48Hx96Wx112L | 0.001 | 0-5V | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS4-8DV4R | 48Hx96Wx112L | 0.001 | 1-5V | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS4-8DV5R | 48Hx96Wx112L | 0.001 | 0-10V | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS4-8DA1R | 48Hx96Wx112L | 0.001 | 0-20mA | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS4-8DA2R | 48Hx96Wx112L | 0.001 | 4-20mA | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | никто |
| Список скоростей конверсии частоты | DS4I-8DV3R | 48Hx96Wx112L | 0.001 | 0-5V | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | 4-20mA |
| Список скоростей конверсии частоты | DS4I-8DV4R | 48Hx96Wx112L | 0.001 | 1-5V | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | 4-20mA |
| Список скоростей конверсии частоты | DS4I-8DV5R | 48Hx96Wx112L | 0.001 | 0-10V | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | 4-20mA |
| Список скоростей конверсии частоты | DS4I-8DA1R | 48Hx96Wx112L | 0.001 | 0-20mA | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | 4-20mA |
| Список скоростей конверсии частоты | DS4I-8DA2R | 48Hx96Wx112L | 0.001 | 4-20mA | 0,01-19999 настройка пользователя | AC220V±10% | 45Hx92W | 4-20mA |
| Приведенный выше источник питания прибора представляет собой AC220V, а можно настроить другие источники питания, включая AC110, AC24, DC+12, DC+24, DC+220, DC+110 | ||||||||
ЧислоСхема подключения и описание:
ЧислоНикаких изменений выходное описание проводки следующим образом:
是 и 端 терминалы являются источником питания питания числа экспозиции.
② и ③ Клеммы-это стандартное напряжение (0-10 В; 0-5V) входной клемму сигнала
② Характер - это положительный конец сигнала напряжения
③ Характер - это отрицательный конец сигнала напряжения
④ и ③ Клеммы являются стандартным током (0-20 мА; 4-20MA) входной терминал сигнала)
④ Число числа является положительным концом текущего сигнала
③ Характер - это отрицательный конец текущего сигнала
В настоящее время внутренние шляпы преобразования сигнала должны быть вставлены в положение 0/4-20 мА; если это вход 4-20 мА, необходимо отобразить отрицательное число
Вставьте в положение -1999 и вставьте регулировку нулевой точки в положение ㈠
1. Сотрудничать с внутренним входом сигнала преобразование выводов (используя шляпу, чтобы прыгнуть с провод, чтобы реализовать преобразование ввода сигнала)
Вы можете понять текущий (0-20MA;
2.Сотрудничать с диапазоном дисплеев внутри инструмента (используя шляпу, чтобы прыгнуть по линии, чтобы достичь отображения значения дисплея)
Диапазон дисплея 0-1999;
3. Преобразовать объем диапазона десятичных точек внутри инструмента (используйте шляпу, чтобы прыгнуть по линии, чтобы достичь изменения десятичной точки).
Диапазон дисплея 0,001-1999;
Например: когда удар устанавливается в 1000 -м положении;
Когда десятичная точка изменяется на положение 1,999; диапазон дисплеев 0,000-1000
Когда десятичная точка изменяет плагин-шляпы в позиции 19,99; диапазон дисплеев 0,00-10,00
Когда десятичная точка изменяется на позицию 199,9; диапазон дисплеев 00.0-100.0
Когда десятичная точка изменяет шляпы -шляпы и вставьте ее, вставьте его вНа момент 1999 года диапазон дисплеев-000-1000
4. Настройки отображения отрицательного числа (положение платы линейки находится на метке ZC1)
Отрицательное число может отображаться при вставке шляпы вставлено в позицию -1999
Только положительное число отображается, когда шляпа вставлена в позицию +1999
5. Отрегулируйте нулевую точку (положение платы платы находится на отмечке ZC2)
Когда входной сигнал не является нулевым или регулирует ноль на панели, не может быть возвращен в ноль;
Чтобы компенсировать отклонение нулевого сигнала.
Отобразить выходную проводку номера показателя скорости отображения следующей:
是 и 端 терминалы являются источником питания питания числа экспозиции.
② и ③ Клеммы-это стандартное напряжение (0-10 В; 0-5V) входной клемму сигнала
② Символ - это положительный конец входа сигнала напряжения
③ Символ - это отрицательный конец входа сигнала напряжения
④ и ③ Клеммы являются стандартным током (0-20 мА; 4-20MA) входной терминал сигнала)
④ Номерной терминал является положительным концом текущего входа сигнала
③ Символ - это отрицательный конец ввода сигнала тока
⑥ и ⑦ Клеммы являются стандартным выходным сигналом аналогового тока (4-20 мА)
信 Номерной терминал является положительным концом текущего выходного сигнала
⑥ Терминал является отрицательным концом текущего выходного сигнала
Схема соединения измерителя скорости инвертора и инвертора
Форма и размер установки
Применение списка скорости инвертора
Меры предосторожности
A: Электричество и предварительное нагревание в течение 20 минут перед использованием
B: Среда использования должна существовать без проводящей пыли и не -коррозивного металла и поврежденного изоляционного газа
C: Используйте среду 10-50 ℃, относительная влажность 10-90℅
D: Держитесь подальше от источника помех при использовании, и вход сигнала лучше использовать линию экранирования
