Цвет: HJ-911, HJ-Z56

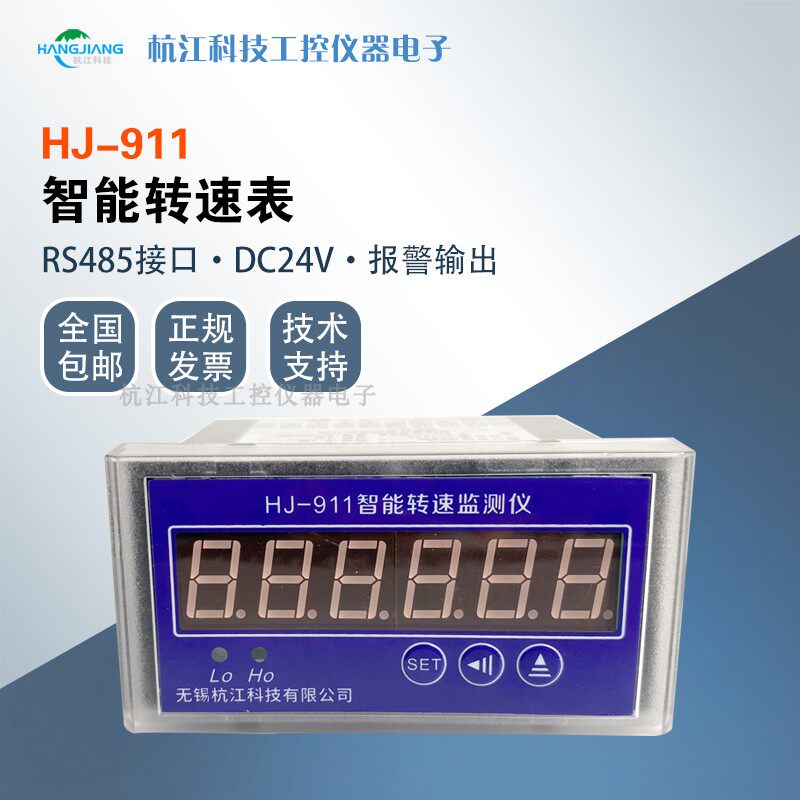

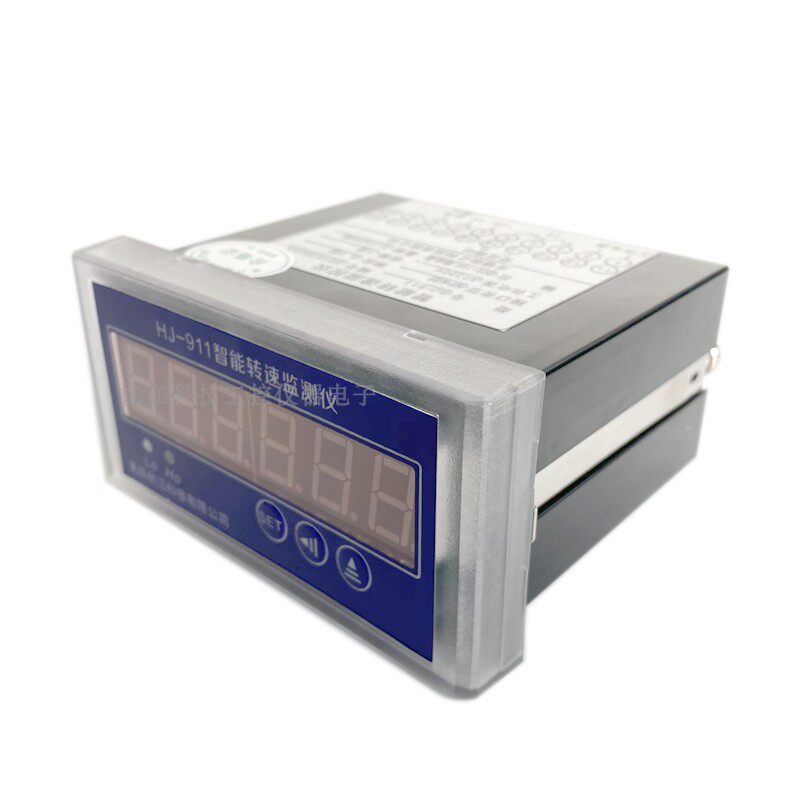

HJ-911Интеллектуальный монитор скорости

 I. Обзор

(1) Введите сигнал: переключение, импульс уровня (низкий уровень: -30 В ~+0,6 В; высокий уровень:+4 В ~+30 В);

(2) Внешний датчик: фотоэлектрический датчик скорости, датчик скорости зала, энкодер и т. Д.;

(3) прибор для обеспечения напряжения DC12V/30MA DC на датчик;

(4) Прибор может установить шкалу множителя для отображения десятичных точек, соответствовать точности измерения и скорости линии

Измерение.Значение скорости дисплея = количество импульсов, введенных в секунду×60×Ставка,

Диапазон шкалы множителя составляет 0,0001 ~ 9999;

(5) тревога тревоги может быть установлена ​​на выходной сигнал тревоги верхнего и нижнего предела;

(6) 4 ~ 20 мА или 0 ~ 20 мА вывод передачи, и переход низко -ограниченный и высокий уровень (необязательно 0 ~ 5 В, 1 ~ 5 В или 0 ~ 10 В вывод передачи);

(7) Коммуникация RS485, протокол Modbus RTU, может напрямую общаться с программной группой промышленной конфигурации;

(8) Диапазон отображения измерения: 0 ~ 99999;

2. Основные технические индикаторы

производительность

параметр

Диапазон вращения

0~99999

Значение отображения

Количество импульсов каждого входа×60×увеличение

Внешний источник питания

DC12V/30mA

Рабочий источник питания

Масштаб работы

DC24V

Энергопотребление

<4va

Интерфейс связи

Интерфейс RS485, протокол Modbus-RTU

Выход с переменной моделирования

1 -я дорога 4 ~ 20 мАΩ

реле

Контакты реле 100 000 раз, контактная емкость AC220V/5A, DC24V/5A

рабочая обстановка

Рабочая температура: -10-55 ℃;

Размеры

Размер панели: 96×48 мм; размер открытого отверстия: 92×44 мм;

В -третьих, кнопка использования Описание Описание

1. Определение ключа:

Функциональная клавишаSET: Используется для ввода элемента меню, выберите элемент настройки.

Ключ отключения: цифровая трубка На странице выбора цифры выбранная цифровая трубка мерцает.

Добавьте клавишу ▲: значение мерцающей цифровой трубки (число циркулируется от 0 до 9).

2. Метод работы:

использовать“SET”Ключ для выбора страницы «Настройки параметра» нажмите“▲”Введите изменение значения параметра, пройдите через“?”и“▲”Чтобы реализовать параметры изменений, используйте их“SET”Ключ подтверждает и входит в настройки следующих параметров.

3. Установите описание параметра:

Серийный номер

показывать

Содержимое описание

объем

PP03

Настройки параметров связи

Addr

RS485 Адрес корреспонденции

1~247

Примечание. Установите адрес связи RS485

bAUd

RS485 Коммуникационная скорость коммуникационного бода

2400, 4800, 9600, 19200

ПРИМЕЧАНИЕ: Скорость передачи коммуникации 485 рупий

PP04

Настройки множителя

S-dot

Набрать номер десятичных десятичных позиций

0~4

Примечание. Положение десятичной точки значения увеличения

SCALE

Двойное значение

0.9999~9999

Примечание: значение множителя

d-dot

Показать положение десятичной точки

0~4

Примечание. Для точности дисплея дисплея

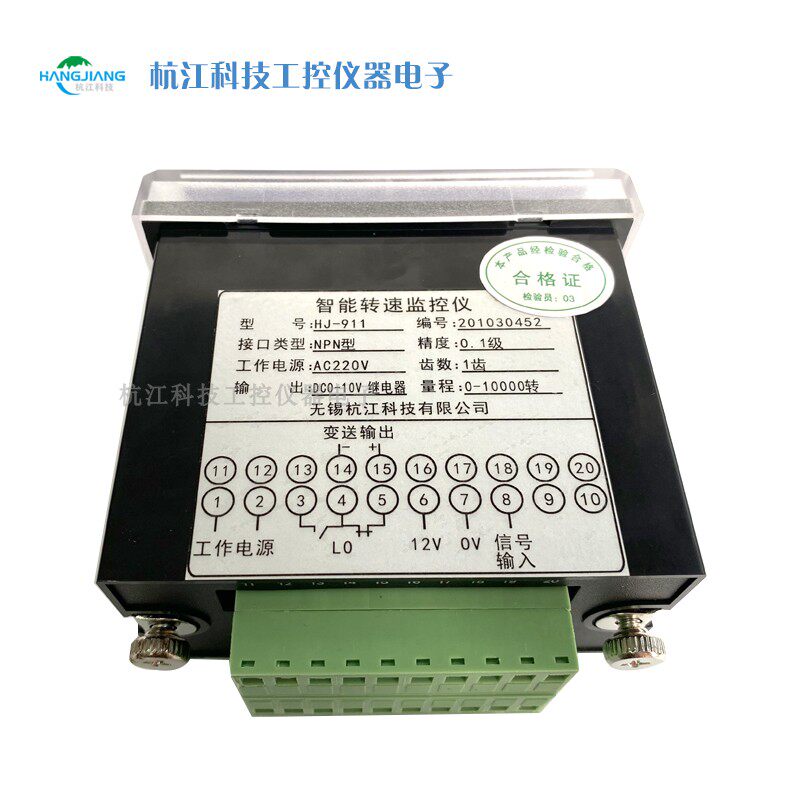

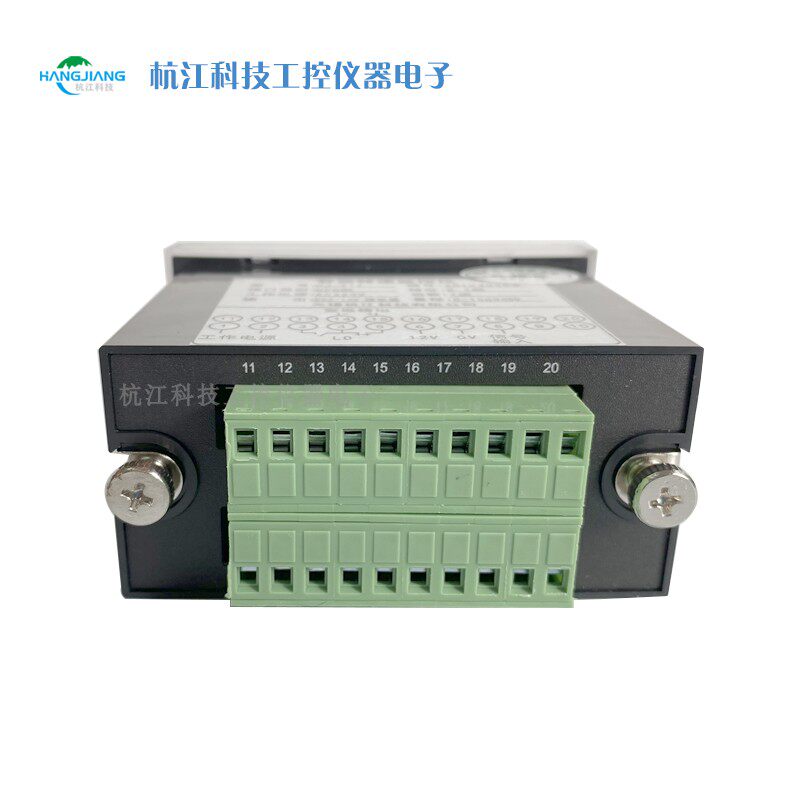

В -четвертых, схема подключения



5. Модуль связи

1. Протокол связи и характеристики:

RS485 Интерфейс; 4800, 9600 Формат данных: 10 цифр асинхронных методов связи (1 исходная позиция, 8 битов данных, 1 стоп -цифра, без кукольного школьного теста); Записывает команды, 03H, 04H Прочитайте функцию команды.

Формат файла Описание:

Команда 04H (или 03H): прочитайте команду

Запрос хоста:Адрес+Команда+Адрес данных+Длина данных+Проверка CRC

1byte + 1byte + 2byte + 2byte + 2byte

Адрес: номер адреса запроса запроса установлен в 1 ~ 247, занимая 1 байт

Команда: 04H или 03H Прочитайте команду, длина составляет 1 байт

Адрес данных: начальный адрес данных для чтения, заняв 2 байта

Длина данных: длина слова данных для чтения

Код проверки CRC: низкие 8 позиций впереди, высокие 8 позиций сзади, занимая 2 байта

Ответ с машины:Адрес+Команда+Длина данных+Информация о данных+CRC Проверка кода

1byte + 1byte + 1byte + nbyte + 2byte

Адрес: номер адреса инструмента, длина составляет 1 байт

Команда: 034H или 03H, длина составляет 1 байт

Длина данных: длина байта данных, которая должна быть отправлена

Информация о данных: Смойте данные, см. Электрическое количество электрического количества различных типов инструмента. Прочитайте таблицу адресов параметра

Код проверки CRC: занятие 2 байта, низкие 8 цифр спереди, 8 высоких 8 цифр позади

Команда 10H: напишите команду

Запрос хоста:Адрес+команда+адрес начала+количество регистров+байты+написание данных регистра+CRC -проверка кода

1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte

Адрес: номер адреса запроса запроса установлен в 1 ~ 247, занимая 1 байт

Команда: Напишите команду 10H, длина составляет 1 байт

Начальный адрес: начальный адрес данных, которые вы хотите написать, занимая 2 байта

Количество регистров: количество регистров для написания

Количество байтов: количество байтов, записанных данными

Записать данные регистра: запишите данные регистрации

Код проверки CRC: низкие 8 позиций впереди, высокие 8 позиций сзади, занимая 2 байта

Ответ с машины:Адрес+команда+адрес начала+Количество контрольного кода хранилища+CRC

1byte + 1byte + 2byte + 2byte + 2byte

Адрес: номер адреса инструмента, длина составляет 1 байт

Команда: Напишите команду 10H, длина составляет 1 байт

Начальный адрес: начальный адрес данных, которые вы хотите написать, занимая 2 байта

Количество регистров: количество регистров для написания

Код проверки CRC: низкие 8 позиций впереди, высокие 8 позиций сзади, занимая 2 байта

2. Таблица адреса параметров прибора:

адрес

Описание Проекта

тип данных

Свойства

иллюстрировать

0

Значение скорости измерения тока

Long

R/W

Адрес 0,1 сформировать 4 -байт длинного целого числа

1

2

Покажите десятичное очко

int

R/W

Дистанционная десятичная точка

3

Бетал Десятичный пункт

int

R/W

Бетал Десятичный пункт

4

Двойное значение

int

R/W

Несимболическое целое число, состоящее из двух байтов

иллюстрировать:

Значение скорости измерения = (byte0×1000000H+ Byte1×10000H+ Byte2×100h+ byte3)/10^Disseting Decimal Points

3. Примеры корреспонденции:

(1) Прочитайте регистр данных (код функции 03H/04H): прочитайте текущую скорость измерения 2565rpm, а адрес прибора составляет 1.

Прочтите кадр данных для хоста:

адрес

Заказ

Начальный адрес (высоко впереди)

Количество регистров (высокие позиции)

Код проверки (низкий впереди)

01H

04H

00H,00H

00H,02H

71H,CBH

Инструмент отвечает на кадр данных:

адрес

Заказ

Длина данных

Сегмент данных (4 байта)

Проверьте код

01H

04H

04H

00H,00H,0AH,05H

3DH,27H

(2) Напишите регистр данных (код функции 10H): установите бит Display Decimal Point = 1, а адрес прибора составляет 1.

Хост записывает кадр данных:

адрес

Заказ

начальный адрес

Количество регистров

Количество байтов

Данные абзац

Проверьте код

01H

10H

00H,02H

00H,01H

02H

00H,01H

66H,72H

Инструмент отвечает на кадр данных:

адрес

Заказ

начальный адрес

Количество регистров

Проверьте код

01H

10H

00H,02H

00H,01H

A0H,09H

6. Примеры применения

1. Скорость измерения

Измерьте скорость двигателя Значение = 1950 = 32,5×5×60×0,2.Если двигатель отправляется на прибор для отправки 1 импульса каждый раз, установите множитель десятичной точки S-Dot = 0 и шкалу значений = 1, то значение множителя составляет 1, если двигатель составляет 42 в секунду, отображается значение скорости = 2520 = 42×1×60×1Значение скорости отображения = количество импульсного входа в секунду×60×Бетал.

2. Скорость линии измерения

Измерьте скорость линии вращающегося вала 0,45 м А за валом.×826/100, установите его множителем в качестве периметра и получите скорость линии.
