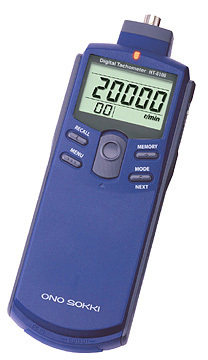

Японский Ono Onosokki, держащий цифровую скорость двигателя, часы HT-6100 Внешний тип датчика
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Япония Оно Сокки держит цифровую скорость двигателя HT-6100,Внешний тип датчика
Бронирование
Этот прибор разработан специально для измерения скорости бензиновых двигателей и скорости общих объектов вращения.Часть измерения интегрирована с частью дисплея, скрывая батарею изнутри, образуя скоростной стол ручной сцепления в сочетании с датчиками сосуда зажигания IP-292/296 и IP-3000-точечных зажиганий, которые необходимо приобрести. Датчик выходного сигнала и т. Д. Может выбрать разные датчики для измерения скорости в соответствии с различными объектами измерения и использования.Измеренные данные также могут быть сохранены с помощью функции памяти, до 20 данных.Чтобы пользователи могли анализировать и сравнивать впоследствии, это чрезвычайно удобно в использовании. Тестовые элементы: скорость (r/min, r/s), кумулятивная скорость (значение подсчета), цикл (MS) и другие элементы.Выход моделирования (также может быть выбран в качестве метода вывода мониторинга) и вывод импульса в качестве стандартной конфигурации, а аналоговый выходной сигнал может использоваться для подключения к данным измерения регистратора щетки (для подтверждения выхода датчика можно использовать выходной Форма волны и рабочая ситуация). Импульсный сигнал может использоваться для него. Используйте анализатор FFT для отслеживания и анализа.
|
Характеристика
Вы можете выбрать адаптированные датчики в соответствии с различными применениями
| ■Применимый датчик |
|
Функция хранения, до 20 наборов данных можно сохранить
Пока введен диаметр вращающегося тела, он также может измерить скорость своей круглой недели
Кумулятивная скорость
Моделирование и выход импульса являются стандартной конфигурацией
| ■Аналоговый выход | 0 ～ 1 В/0 ～ F.S. (F.S. может быть установлен произвольно), 10 -битное D/A |
| ■Импульсный выход | HI Уровень: больше, чем +4,5 В, LO Уровень: меньше +0,5 В |
С функцией фонового освещения данные могут быть четко прочитаны даже в темных случаях
Пиковая функция обслуживания (максимальное и минимальное значение скорости, цикла и круговой линии)
Простые спецификации
| Проверенный объект | Бензиновый двигатель: начальный/вторичный провод катушки зажигания, катушка зажигания, сигнал импульса скорости ECU (система 5VDC) Обычно вращающиеся объекты | ||||||||||||||||||
| Применимый датчик |
| ||||||||||||||||||
| Метод расчета | Циклический метод вычислений | ||||||||||||||||||
| Измерительный интервал | В течение 1 секунды +1 цикла | ||||||||||||||||||
| Меры измерения | R/MIN (при выборе IP-292, IP-296, IP-3000, OM-200) | ||||||||||||||||||
| Диапазон измерения |
＊ Количество вен может быть установлено в произвольно из (0,5 ～ 200,0) | ||||||||||||||||||
| Точность измерения | Значение отображения*×(±0,02%)±1 человек (*Значение отображения - это значение счета без десятичных точек.Но точность круговой скорости зависит от точности скорости) | ||||||||||||||||||
| Пиковая функция обслуживания | Максимальное (максимум) и минимальное значение (мин) | ||||||||||||||||||
| Функция хранения памяти | Максимальные данные могут храниться в 20 данных | ||||||||||||||||||
| Функция переполнения | Когда значение измерения превышает диапазон измерений, существует дисплей переполнения (метка ошибок) | ||||||||||||||||||
| Функция предупреждения о верхних пределах скорости | Когда значение измерения скорости превышает верхнее предельное значение предварительного установки, существует верхний предел предупреждения (↑ Mark). | ||||||||||||||||||
| Функция работы скорости круговой линии | На основании диаметра (мм) измеренных объектов заранее, через измеренную скорость, рассчитывается круговая скорость измеренного объекта | ||||||||||||||||||
| Кумулятивная эксплуатационная функция | Кумулятивный счет импульса входного сигнала | ||||||||||||||||||
| Период измерения | Измерьте цикл входного импульса (но когда измеряется цикл входного импульса, меньше 1 секунды, среднее значение принимается) | ||||||||||||||||||
| Функция регулировки триггера | Отрегулируйте вращающийся переключатель на правой стороне хоста | ||||||||||||||||||
| Отображение части | 7 -Сегмент 5 -bit Жиккосталлический дисплей, фоновое освещение | ||||||||||||||||||
| Показать интервал обновления | 1± 0.2s | ||||||||||||||||||
| Аналоговый выход | Соответствующий дисплею скорости Выходное напряжение: 0 ～ 1V / 0 ～ Полный диапазон (можно произвольно установить в полном диапазоне) | ||||||||||||||||||
| Мониторинг вывода | Он используется для мониторинга сигналов от датчиков (переключение с аналоговым выходом) | ||||||||||||||||||
| Импульсный выход | Каждый раз, когда обнаруживается сигнал, выход импульса Выходное напряжение: HI Уровень больше, чем+4,5 В; уровень LO меньше+0,5 В | ||||||||||||||||||
| Диапазон рабочих температур | 0 ～ + 40 ℃ | ||||||||||||||||||
| Сохранить диапазон температуры | -10 ℃ ～ + 50 ℃ | ||||||||||||||||||
| источник питания | № 7 сухая батарея (1,5 В)×Раздел 4, или используйте специальный адаптер переменного тока AC PB-7090 (приобретен) | ||||||||||||||||||
| Срок службы батареи | Это больше 16 часов (фоновое освещение), 8 часов (когда включено фоновое освещение) | ||||||||||||||||||
| Дисплей тревоги с отсутствием батареи | Когда напряжение батареи падает примерно до 4,4 В, отображается тревога (низкая отметка) с недостаточной батареей. | ||||||||||||||||||
| Размеры | 189,5 (l)×47,5 (ч)×66 (w) мм | ||||||||||||||||||
| масса | Около 230 г (только вес хоста, исключая батарею) | ||||||||||||||||||
| Приложение | № 7 сухой аккумулятор×4. Портативная коробка | ||||||||||||||||||
| цена | Пожалуйста, свяжитесь с агентами компании в различных странах или регионах. | ||||||||||||||||||
| Покупка | IP-292/296 точечный датчик импульса зажигания IP-3000 точечный датчик импульса зажигания ОМ-200 Электромагнитная датчик скорости LA-0203A измеряет треугольник HT-0521A измерительное приспособление (подтверждается магнитной таблицей HT-0522) HT-0522 Magnetic Table Stand (поддержка с измерением HT-0521A) PB-7090 AC Adapter Power Выходной сигнальный кабель AX-501 с помощью подключения BNC (моделирование и вывод импульса и 2M) |
■Покупка
| IP-292/296 Датчик пульса зажигания | IP-3000 Датчик пульса зажигания | OM-200 Электромагнитный датчик скорости |
 |  |  |
| LA-0203A Треугольная стойка | HT-0522/0521A Магнитная поверхностная стойка и измерительное приспособление | PB-7090 AC Power Adapter |
 |  |  |
| AX-501 С помощью сигнального кабеля BNC -IN -сигнального кабеля | ||
 |
Revised: 2010/12/14
