Dongshuo Instrument Toso Guangdong обрабатывающая фабрика частота частота скорость термиттер цифровой скорость DS4-8DV5R

Цена: 4 015-4 860руб.    (¥190)
Артикул: 38259199712

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:东硕仪表01
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 50 или больше
  • 1-19
  • 20-49
Добавить в корзину
Другие товары этого продавца
¥2304 860руб.
¥1503 170руб.
¥2605 494руб.
¥2405 072руб.
  • Информация о товаре
  • Фотографии
Цвет: 20-49, 1-19, 50 или больше

Поддержка скорости двигателя на частотном преобразователе

          DS4-8DV5R   (Введите DC0-10V , Показать 0-10000 об / мин Используется)

                            (Введите DC0-10V , Показать 0-3000 об / мин   Используется)



Особенности

◆ Коэффициент конверсии в 2,5 раза в секунду

◆ Двойные точки конверсия A/D

◆ с настройками десятичной точки и преобразованием диапазона, внешней регулировкой функции

◆ Иметь функцию внешней регулировки с нулевой точкой и соотношением

◆ Дистанционный диапазон: 0,001-19999

◆ Иметь функцию вывода DC4-20MA (необязательно)



Описание модели

DS4-□□□□
Dongshuo Company Products 4 -бита половина номера таблица Код устья: 4: 48HX48W 7: 72WX72H
16:160WX80H
8:96WX48H
9:96WX96H		 D: сигнал постоянного токаV1:0-200mV
V2:0-1V
V3:0-5V
V4:1-5V
V5:0-10V
A1:0-20mA
A2:4-20mA		R: скорость убийства
F: Частота
L: скорость линии



Технические параметры

ВходВведение сигналы: DC0-200MV, 0-1V, 0-5V, 1-5V, 0-10V, 0-20MA, 4-20MA и т. Д.
Область примененияПоказать скорость, скорость линии, частота и т. Д.
Точность измерения±0.5%F.S±2digit (20 ℃±5 ℃)
Переполнение1 или -1
Режим отображенияКрасная цифровая трубка
источник питанияAC 220/110V 50/60Hz
Энергопотребление≤4.5VA
ГоловоломкаAC 2KV, 1 мин, 1 мА между источником питания и входным выводом
Сопротивление изоляцииDC 500V 100 м между мощностью и входным выводом
Анти -стригационные формы сухой≥NMR40dB(50/60Hz)







Отладочная операция:

Функция

Метод корректировки

Регулировка нуля (ноль)

Чтобы сделать точный соответствующий отображение точным, когда изменяются цифры входного сигнала или десятичная точка, регулировка нуля по часовой стрелке велика при отображении нулевого значения.

После установки значения коэффициента регулировки

Вам необходимо проверить, требуется ли нулевая точка. , нулевой вход, входной настройка 20 мА отображение до 1500 до 1500

Функция регулировки SPAN)

В качестве фиксированного значения в качестве входного сигнала регулирование по часовой стрелке может увеличить соответствующее значение отображения. Обратное время может уменьшить соответствующее значение отображения. Отверстие, значение 1000 должно отображаться в виде отверстия для регулирования противоречия.



 Список моделей

Название продуктаСпецификация моделиРазмерыМинимальное значение отображенияВходДиапазон дисплеяРабочий источник питанияРазмер установкиПередача вывода
Список скоростей конверсии частотыDS3-4DV3R48Hx48Wx80L0.010-5V0,01-1999 пользователи настраиваютAC220V±10%45Hx45Wникто
Список скоростей конверсии частотыDS3-4DV3R48Hx48Wx80L0.011-5V0,01-1999 пользователи настраиваютAC220V±10%45Hx45Wникто
Список скоростей конверсии частотыDS3-4DV5R48Hx48Wx80L0.010-10V0,01-1999 пользователи настраиваютAC220V±10%45Hx45Wникто
Список скоростей конверсии частотыDS3-4DA1R48Hx48Wx80L0.010-20mA0,01-1999 пользователи настраиваютAC220V±10%45Hx45Wникто
Список скоростей конверсии частотыDS3-4DA2R48Hx48Wx80L0.014-20mA0,01-1999 пользователи настраиваютAC220V±10%45Hx45Wникто
Приведенный выше источник питания прибора представляет собой AC220V, а можно настроить другие источники питания, включая AC110, AC24, DC+12, DC+24, DC+220, DC+110
Название продуктаСпецификация моделиРазмерыМинимальное значение отображенияВходДиапазон дисплеяРабочий источник питанияРазмер установкиПередача вывода
Список скоростей конверсии частотыDS3-7DV3R72Hx72Wx70L0.010-5V0,01-1999 пользователи настраиваютAC220V±10%68Hx68Wникто
Список скоростей конверсии частотыDS3-7DV4R72Hx72Wx70L0.011-5V0,01-1999 пользователи настраиваютAC220V±10%68Hx68Wникто
Список скоростей конверсии частотыDS3-7DV5R72Hx72Wx70L0.010-10V0,01-1999 пользователи настраиваютAC220V±10%68Hx68Wникто
Список скоростей конверсии частотыDS3-7DA1R72Hx72Wx70L0.010-20mA0,01-1999 пользователи настраиваютAC220V±10%68Hx68Wникто
Список скоростей конверсии частотыDS3-7DA2L72Hx72Wx70L0.014-20mA0,01-1999 пользователи настраиваютAC220V±10%68Hx68Wникто
Список скоростей конверсии частотыDS3I-7DV3R72Hx72Wx70L0.010-5V0,01-1999 пользователи настраиваютAC220V±10%68Hx68W4-20mA
Список скоростей конверсии частотыDS3I-7DV4R72Hx72Wx70L0.011-5V0,01-1999 пользователи настраиваютAC220V±10%68Hx68W4-20mA
Список скоростей конверсии частотыDS3I-7DV5R72Hx72Wx70L0.010-10V0,01-1999 пользователи настраиваютAC220V±10%68Hx68W4-20mA
Список скоростей конверсии частотыDS3I-7DA1R72Hx72Wx70L0.010-20mA0,01-1999 пользователи настраиваютAC220V±10%68Hx68W4-20mA
Список скоростей конверсии частотыDS3I-7DA2R72Hx72Wx70L0.014-20mA0,01-1999 пользователи настраиваютAC220V±10%68Hx68W4-20mA
Приведенный выше источник питания прибора представляет собой AC220V, а можно настроить другие источники питания, включая AC110, AC24, DC+12, DC+24, DC+220, DC+110
Название продуктаСпецификация моделиРазмерыМинимальное значение отображенияВходДиапазон дисплеяРабочий источник питанияРазмер установкиПередача вывода
Список скоростей конверсии частотыDS3-8DV3R48Hx96Wx112L0.010-5V0,01-1999 пользователи настраиваютAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS3-8DV4R48Hx96Wx112L0.011-5V0,01-1999 пользователи настраиваютAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS3-8DV5R48Hx96Wx112L0.010-10V0,01-1999 пользователи настраиваютAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS3-8DA1R48Hx96Wx112L0.010-20mA0,01-1999 пользователи настраиваютAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS3-8DA2R48Hx96Wx112L0.014-20mA0,01-1999 пользователи настраиваютAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS3I-8DV3R48Hx96Wx112L0.010-5V0,01-1999 пользователи настраиваютAC220V±10%45Hx92W4-20mA
Список скоростей конверсии частотыDS3I-8DV4R48Hx96Wx112L0.011-5V0,01-1999 пользователи настраиваютAC220V±10%45Hx92W4-20mA
Список скоростей конверсии частотыDS3I-8DV5R48Hx96Wx112L0.010-10V0,01-1999 пользователи настраиваютAC220V±10%45Hx92W4-20mA
Список скоростей конверсии частотыDS3I-8DA1R48Hx96Wx112L0.010-20mA0,01-1999 пользователи настраиваютAC220V±10%45Hx92W4-20mA
Список скоростей конверсии частотыDS3I-8DA2R48Hx96Wx112L0.014-20mA0,01-1999 пользователи настраиваютAC220V±10%45Hx92W4-20mA
Приведенный выше источник питания прибора представляет собой AC220V, а можно настроить другие источники питания, включая AC110, AC24, DC+12, DC+24, DC+220, DC+110
Название продуктаСпецификация моделиРазмерыМинимальное значение отображенияВходДиапазон дисплеяРабочий источник питанияРазмер установкиПередача вывода
Список скоростей конверсии частотыDS4-8DV3R48Hx96Wx112L0.0010-5V0,01-19999 настройка пользователяAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS4-8DV4R48Hx96Wx112L0.0011-5V0,01-19999 настройка пользователяAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS4-8DV5R48Hx96Wx112L0.0010-10V0,01-19999 настройка пользователяAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS4-8DA1R48Hx96Wx112L0.0010-20mA0,01-19999 настройка пользователяAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS4-8DA2R48Hx96Wx112L0.0014-20mA0,01-19999 настройка пользователяAC220V±10%45Hx92Wникто
Список скоростей конверсии частотыDS4I-8DV3R48Hx96Wx112L0.0010-5V0,01-19999 настройка пользователяAC220V±10%45Hx92W4-20mA
Список скоростей конверсии частотыDS4I-8DV4R48Hx96Wx112L0.0011-5V0,01-19999 настройка пользователяAC220V±10%45Hx92W4-20mA
Список скоростей конверсии частотыDS4I-8DV5R48Hx96Wx112L0.0010-10V0,01-19999 настройка пользователяAC220V±10%45Hx92W4-20mA
Список скоростей конверсии частотыDS4I-8DA1R48Hx96Wx112L0.0010-20mA0,01-19999 настройка пользователяAC220V±10%45Hx92W4-20mA
Список скоростей конверсии частотыDS4I-8DA2R48Hx96Wx112L0.0014-20mA0,01-19999 настройка пользователяAC220V±10%45Hx92W4-20mA
Приведенный выше источник питания прибора представляет собой AC220V, а можно настроить другие источники питания, включая AC110, AC24, DC+12, DC+24, DC+220, DC+110





ЧислоСхема подключения и описание:

      <?xml:namespace prefix ="o" />

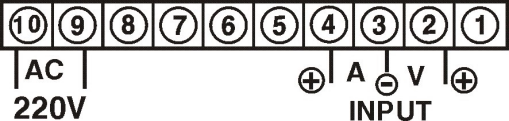

   ЧислоНикаких изменений выходное описание проводки следующим образом:



       是 и 端 терминалы являются источником питания питания числа экспозиции.


       ② и ③ Клеммы-это стандартное напряжение (0-10 В; 0-5V) входной клемму сигнала

       ② Характер - это положительный конец сигнала напряжения

       ③ Характер - это отрицательный конец сигнала напряжения



       ④ и ③ Клеммы являются стандартным током (0-20 мА; 4-20MA) входной терминал сигнала)

       ④ Число числа является положительным концом текущего сигнала

       ③ Характер - это отрицательный конец текущего сигнала

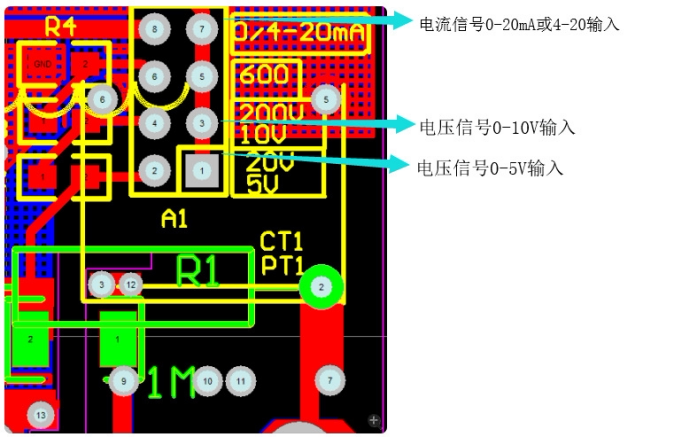

     В настоящее время внутренние шляпы преобразования сигнала должны быть вставлены в положение 0/4-20 мА; если это вход 4-20 мА, необходимо отобразить отрицательное число

     Вставьте в положение -1999 и вставьте регулировку нулевой точки в положение ㈠



 1. Сотрудничать с внутренним входом сигнала преобразование выводов (используя шляпу, чтобы прыгнуть с провод, чтобы реализовать преобразование ввода сигнала)

       Вы можете понять текущий (0-20MA;

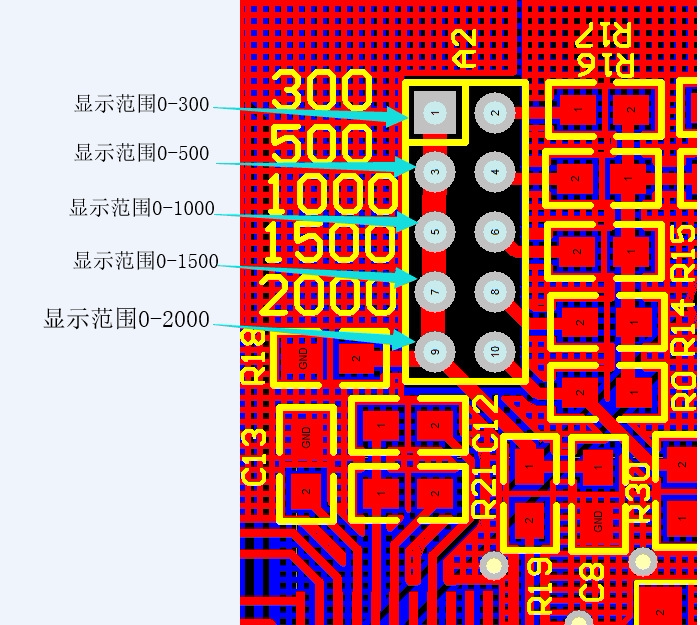

   2.Сотрудничать с диапазоном дисплеев внутри инструмента (используя шляпу, чтобы прыгнуть по линии, чтобы достичь отображения значения дисплея)

       Диапазон дисплея 0-1999;

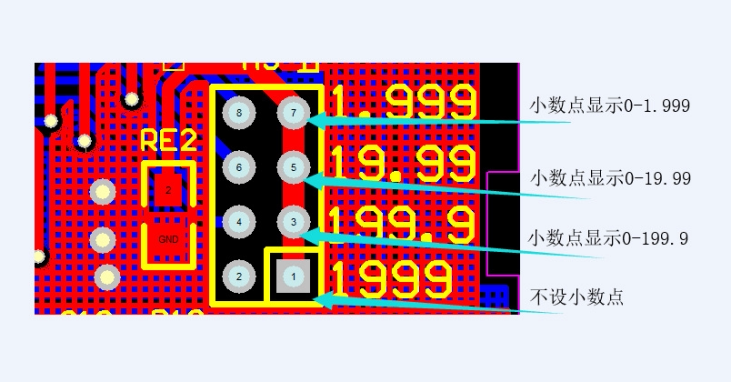

   3. Преобразовать объем диапазона десятичных точек внутри инструмента (используйте шляпу, чтобы прыгнуть по линии, чтобы достичь изменения десятичной точки).

       Диапазон дисплея 0,001-1999;




   Например: когда удар устанавливается в 1000 -м положении;
               Когда десятичная точка изменяется на положение 1,999; диапазон дисплеев 0,000-1000

           Когда десятичная точка изменяет плагин-шляпы в позиции 19,99; диапазон дисплеев 0,00-10,00

               Когда десятичная точка изменяется на позицию 199,9; диапазон дисплеев 00.0-100.0

             Когда десятичная точка изменяет шляпы -шляпы и вставьте ее, вставьте его вНа момент 1999 года диапазон дисплеев-000-1000

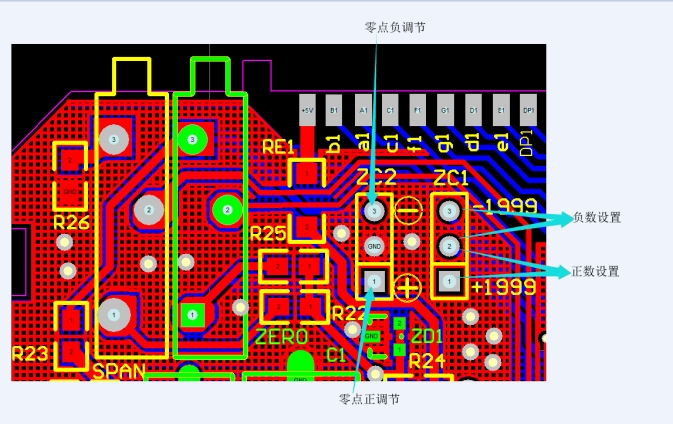

4. Настройки отображения отрицательного числа (положение платы линейки находится на метке ZC1)

         Отрицательное число может отображаться при вставке шляпы вставлено в позицию -1999

         Только положительное число отображается, когда шляпа вставлена ​​в позицию +1999





 5. Отрегулируйте нулевую точку (положение платы платы находится на отмечке ZC2)

     Когда входной сигнал не является нулевым или регулирует ноль на панели, не может быть возвращен в ноль;

     Чтобы компенсировать отклонение нулевого сигнала.

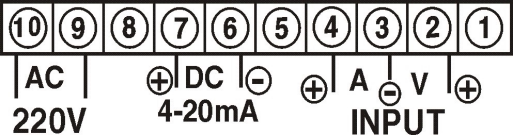

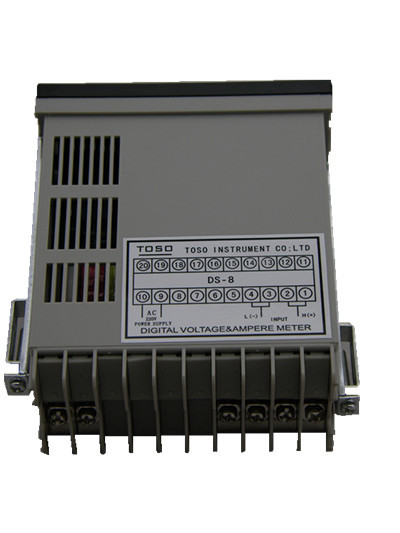

Отобразить выходную проводку номера показателя скорости отображения следующей:



       是 и 端 терминалы являются источником питания питания числа экспозиции.


       ② и ③ Клеммы-это стандартное напряжение (0-10 В; 0-5V) входной клемму сигнала

       ② Символ - это положительный конец входа сигнала напряжения

       ③ Символ - это отрицательный конец входа сигнала напряжения



       ④ и ③ Клеммы являются стандартным током (0-20 мА; 4-20MA) входной терминал сигнала)

      ④ Номерной терминал является положительным концом текущего входа сигнала

      ③ Символ - это отрицательный конец ввода сигнала тока


       ⑥ и ⑦ Клеммы являются стандартным выходным сигналом аналогового тока (4-20 мА)

      信 Номерной терминал является положительным концом текущего выходного сигнала

      ⑥ Терминал является отрицательным концом текущего выходного сигнала

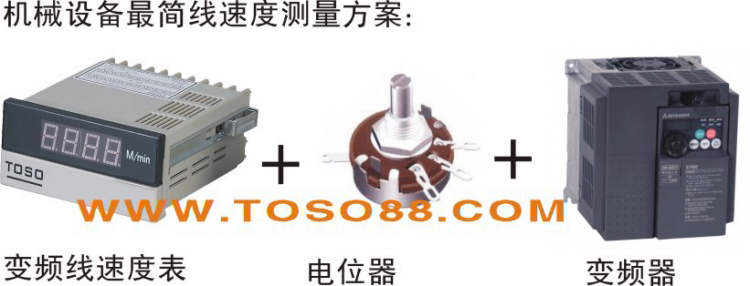

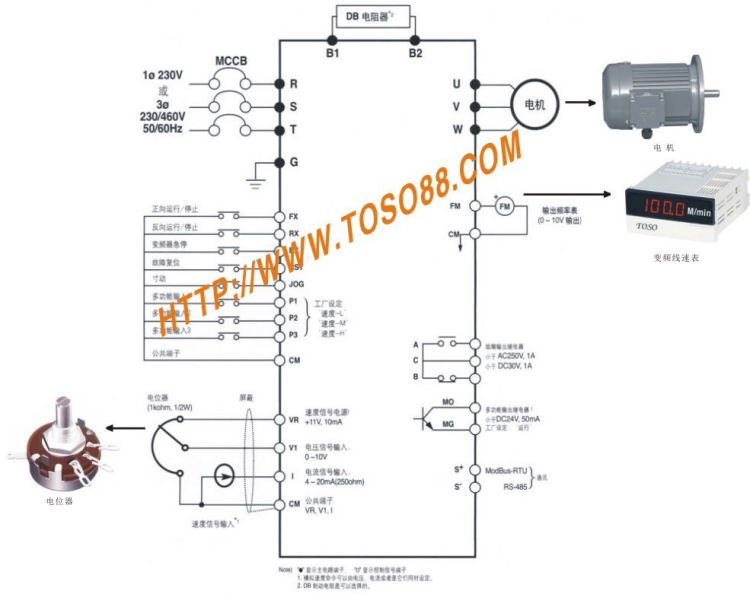

Схема соединения измерителя скорости инвертора и инвертора

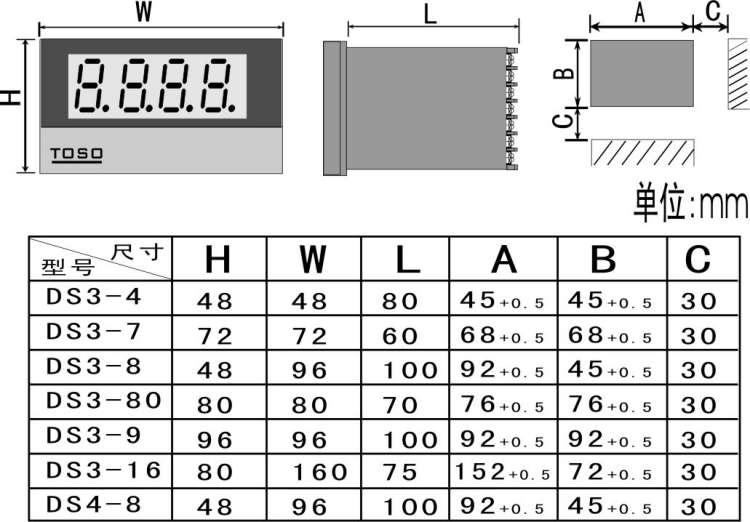

Форма и размер установки







Применение списка скорости инвертора





Меры предосторожности

  A:  Электричество и предварительное нагревание в течение 20 минут перед использованием

  B:  Среда использования должна существовать без проводящей пыли и не -коррозивного металла и поврежденного изоляционного газа

  C:  Используйте среду 10-50 ℃, относительная влажность 10-90℅

  D:  Держитесь подальше от источника помех при использовании, и вход сигнала лучше использовать линию экранирования
