[一、概述]
(1)[输入信号:开关量、电平脉冲]([低电平]:-30V~+0.8V[;高电平]:+4V~+30V)[;]
(2)[外接传感器:光电开关,接近开关,霍尔开关,编码器等;]
(3)[仪表向传感器外供]DC12V/50mA[直流电源;]
(4)[仪表可设定倍率,显示小数点,满足测量精度、以及线速度测量。显示值]=[每分钟输入的脉冲个数]×[倍率,倍率的范围]0.0001~9999[;]
(5)[二路继电器报警,可设置成上下限、上上限、下下限报警或遥控输出;]
(6)[仪表功能参数值和报警参数值掉电不丢失;]
(7)[模拟量变送输出](DC4~20mA[、]DC0~20mA[、]DC0~5V[、]DC0~10V)[,变送低限、变送高限对应的测量转速值可设。]
(8) RS485[通信,标准]Modbus-RTU[协议,可直接与]PLC[、]HMI[、工业组态软件组网;]
(9)[测量显示范围:]0~999999[;]6[位]0.56[英寸红色数码管显示;]
[二、主要技术指标]
[性能] | [参数] | |
[转速范围] | 0~999999 | |
[显示值] | [每分钟输入的脉冲个数]×[倍率] | |
[馈电输出] | DC12V/50mA | |
[工作电源] | [工作范围] | AC/DC85~265V[或]DC9~36V |
[功耗] | [<]3VA | |
[通信接口] | RS485[接口,标准]Modbus-RTU[协议] | |
[模拟量变送输出] | 1[路模拟量变送输出;精度]0.5[级] | |
[继电器] | [继电器触点寿命10万次,触点容量3A/AC220V,3A/DC24V] | |
[工作环境] | [工作温度]:-10-55[℃][;][储存温度]:-20-80[℃] | |
[外形尺寸] | [面板尺寸:96]×[48mm;开孔尺寸:92]×[44mm;深度:90mm] | |
[三、命名方式]
MNF[①]-[②]-[③-④]
[①、输入信号类型:N输入接口为NPN型;P输入接口为PNP型。]
[②、模拟量变送输出代号为]D[,无此输出为空][。]
[③、]RS485[数字接口代号为]R[,无][此][输出为空。]
[④、继电器报警输出:一路继电器输出代号为]A[,二路继电器输出代号为]A2[,无继电器输出为空。]
[举例:][输入传感器为]NPN[型][,带]RS485[通信,双继电器报警,型号为:]504N-R-A2[。]

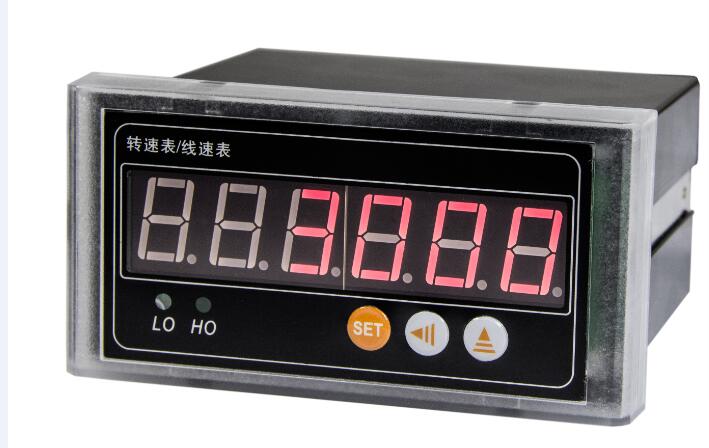

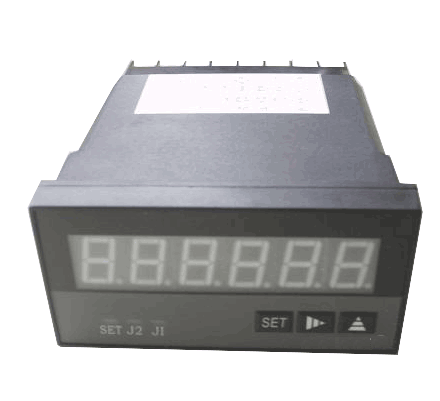

[四、显示面板说明]
[①、测量值显示。]
[②、Lo下限报警指示灯,测量值低于报警设定下限]
[值时Lo指示灯亮。]
[③、Ho上限报警指示灯,测量值高于报警设定上限]
[值时Ho指示灯亮。]
[④、操作按键,用于参数设置。]
[五、按键使用说明]
1[、按键定义:]
[功能键]SET[:用于进入菜单项,选择设置项。]
[移位键]?[:循环选定页面内的数码管,选定的数码管呈闪烁状态。]
[增加键▲:加闪烁位数码管的数值]([数字在]0~9[之间循环])[。]
2[、操作方法:]
[按]“SET”[键选择参数设置页面,按]“[▲]”[进入参数值修改,通过]“?”[和]“[▲]”[来实现更改参数,用]“SET”[键确认并进入下一项参数设置。]
[六、参数设置]
1[、参数设置流程图:]
(1)PP01[菜单,设置继电器报警:]
(2)PP10[菜单,设置继电器报警方式:]
(3)PP02[菜单,设置变送输出:]
(4)PP03[菜单,设置]RS485[通信参数:]
(5)PP04[菜单,倍率参数设置:]
2[、设置参数说明:]
[序号] | [显示] | [内容说明] | [范围] |
PP01 [报警参数设置] | doUUn | [下限报警值] | 0~999999 |
[说明:设置继电器下限报警值] | |||
Up | [上限报警值] | 0~999999 | |
[说明:设置继电器上限报警值] | |||
nooP | [继电器动作回差值] | 0~999999 | |
[说明:当仪表处于报警点临界状态时,为避免报警输出的连续动作] | |||
dly | [报警延时值] | 0~250 | |
[说明:单位为秒,只有当测量值超过报警值达到延时时间报警继电器才会动作] | |||
PP10 [报警方式设置] | AstylE | [报警方式设置] | H-L[、]H-H[、]L-L[、]rnn |
H-L:[上下限报警,一路继电器作为下限报警,一路继电器作为上限报警;]H-H:[上上限报警,二路继电器都作为上限报警;]L-L:[下下限警,二路继电器都作为下限报警;]rnn:[继电器处于遥控状态,此状态下可通过]RS485[控制继电器的输出状态][。] | |||
PP02 [变送输出参数设置] | 0-4- | [选择变送输出类型] | 0-20[、]4-20 |
[说明:]0-20:0~20mA[、]0~5V[、]0~10V[输出;]4-20:4~20mA[输出] | |||
Lo-- | [变送输出下限对应的值] | 0~99999 | |
[说明:设置变送输出下限对应的值] | |||
Ho-- | [变送输出上限对应的值] | 0~99999 | |
[说明:设置变送上限对应的值] | |||
PP03 [通讯参数设置] | Addr | RS485[通信地址] | 1~247 |
[说明:设置]RS485[通信地址] | |||
bAUd | RS485[通信波特率] | 2400[、]4800[、]9600[、]19200 | |
[说明:]RS485[通信的波特率] | |||
data | RS485[通信数据格式] | n.8.1[、]o.8.1[、]e.8.1[、]n.8.2 | |
[说明:]n.8.1[无校验位]8[个数据位]1[个停止位、]o.8.1[奇校验]8[个数据位]1[个停止位、]e.8.1[偶校验]8[个数据位]1[个停止位、]n.8.2[无校验位]8[个数据位]2[个停止位] | |||
PP04 [倍率设置] | S-dot | [倍率小数位置] | 0~4 |
[说明:倍率值的小数点位置] | |||
SCALE | [倍率值] | 0.9999~9999 | |
[说明:倍率的值,要设置倍率为]3.14[,倍率小数位置]S-dot[要设为]2[。] | |||
d-dot | [显示小数点位置] | 0~4 | |
[说明:用于设置显示的精度] | |||
[七、继电器报警输出]
[继电器触点容量:]3A/250VAC[,]3A/24VDC[。]
[继电器可工作在上下限、上上限或下下限报警工作方式;报警回差值,报警延时值可设。]
[继电器工作在上下限报警方式,有]4[个报警参数设置:上限报警值]UP[、下限报警值]doUUn[、回差值]noop[、报警延时时间值]dly([单位为秒])[;上限报警说明:当测量值超过上限报警值、且持续报警延时值的时间后,则上限报警继电器动作,当上限报警继电器动作后,只有当测量值小于]([上限报警值]-[回差值])[时,上限报警继电器复位。下限报警说明:当测量值低于下限报警值、且持续报警延时值的时间后,则下限报警继电器动作,当下限报警继电器动作后,只有当测量值大于]([下限报警值]+[回差值])[时,下限报警继电器复位。]
[八、变送输出]
[提供一路模拟量变送输出,模拟量变送输出信号可选]DC0~20mA[、]DC4~20mA[、]DC0~5V[、]DC1~5V[、]DC0~10V[等。变送输出的下限对应转速、上限对应转速通过菜单设置][。]
[电气参数:][精度]0.5[级;电流输出时,负载电阻]≤500Ω[、电压输出时,负载电阻][>]100KΩ[。]
