DDS Функциональный генератор сигналов \ Signal Source \ Dual Road TTL, 60 МГц частотный измеритель, может общаться с компьютером

Цена: 3 973-5 241руб.    (¥188)
Артикул: 21621032467

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:适家电器
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • FY2005S-5M
  • FY2008S+TTL
  • FY2005S+TTL
  • FY2002S-2M
  • FY2008S-8M
  • FY2010S-10M
  • FY2010S+TTL
  • FY2002S+TTL
Добавить в корзину
Другие товары этого продавца
¥2284 818руб.
¥3487 329руб.
  • Информация о товаре
  • Фотографии
Цвет: FY2005S-5M, FY2002S-2M, FY2008S-8M, FY2010S-10M, FY2002S+TTL, FY2005S+TTL, FY2008S+TTL, FY2010S+TTL

[全新升级：][1、][采用有源晶振][2、][双路TTL电平输出][3、][蜂鸣器提示音功能]

[4、][液晶、操作按键、编码器、电位器均可以通过标准的2.54间距接口，用排线引出,方便客户产品集成！]

 [多功能DDS函数信号发生器（终身保修）]

[好消息：为了使广大客户对我们的仪器操作更加的方便和适用更多的场合，我公司隆重推出FY2000系列DDS函数信号发生器，本仪器在保证FY1000系列，原有功能的基础上增加了][本仪器和电脑的通信功能，可以通过电脑发送相关的命令对本仪表进行灵活的][控制][！]

[如果您不需要和计算机通信功能，可以购买我公司FY1000系列产品，为您节省更多的成本，FY1000系列产品链接如下：][http://item.taobao.com/item.htm?spm=686.1000925.1000774.33.BVHC6S]&id=14729844541

     &[nbsp; FY20xx(S)系列是基于直接数字合成技术（DDS）的信号发生器，采用FPGA设计，DC5V电源供电，能够输出正弦，方波（占空比可以1%-99%调节），三角波以及锯齿波等多种函数波形，][最大有效输出超越]10Vpp[，频率从0.01Hz-2MHz（也可选5MHz、8MHz、10MHz），分辨率为10mHz，同时具有双路TTL差分输出和具有计数器、60MHz频率计等多种功能于一体。具有使用方便，信号稳定度高，输出信号能够调节幅度和直流偏置，FY20xxS 系列还具有扫频功能，][支持线性扫描、对数扫描两种扫描方式][，能够任意设定扫描频率范围以及扫描时间。][是电子爱好者、实验室、生产线及教学、科研的理想设备，同时也可作为工业设备的配套模块使用。]

[配套USB转TTL通信小板可以点击下面链接购买：][http://item.taobao.com/item.htm?spm=686.1000925.1000774.100.WFMfbi]&id=17624128171[或者直接拍+TTL的选项也可以的。]

[需要详细的使用手册请向我公司客服索取。]

[仪器具有下述优异的技术指标和功能特性：]

     [◆体积小，功能多，携带方便]

 &[nbsp; ◆][可通过计算机发送命令，控制本仪表工作]

[◆][频率精度高：频率精度可达到]10-6[数量级]

[◆][频率分辨率高：全范围频率分辩率]10mHz

[◆][无量程限制：全范围频率不分档，直接数字设置]

[◆][波形精度高：输出波形由函数计算值合成，波形精度高，失真小]

[◆][多种波形：正弦，方波][（占空比可调）][，三角波，锯齿波]

[◆][扫描特性：具有频率扫描功能，扫描起止点任意设置]

[◆][存储特性：可以存储]20[组用户设置的仪器状态参数，可随时调出重现]

[◆][操作方式：全部按键操作，]LCD1602[液晶英文显示，直接数字设置或旋钮连续调节]

[◆][高可靠性：大规模集成电路，表面贴装工艺，可靠性高，使用寿命长]

[◆][频率测量：自带]60MHz[频率计功能，对内部]/[外部信号进行频率测量]

[◆][蜂鸣器提示音功能：操作仪器时，仪器会发出滴滴的提示音（也可以通过软件设置关闭），使您的操作更加舒适！]



[技术指标：]

  • [信号输出]

           [输出波形]               [正弦，方波（占空比可调），三角波，锯齿波。]

           [输出幅度]                 ≥10Vp-p([空载])

           [输出阻抗]               50Ω±10%

           [直流偏置]               ±3V

     &[nbsp;正弦波][频率范围]      0.01Hz ~ 2MHz (FY2002S)

                       0.01Hz ~ 5MHz (FY2005S)

                       0.01Hz ~ 10MHz (FY2010S)

[方波、三角波、锯齿波频率范围：][0.01Hz ~ 2MHz (FY2000系列仪器所有型号])

           [频率分辨率]             0.01Hz(10mHz)

          [频率准确度]              ±5×10-6

             [频率稳定度]               ±2×10-6/3[小时]

     [正弦波失真度]            ≤0.8% ([参考频率]1kHz)

           [三角波线性度]            ≥98% (0.01Hz~10kHz)

          [方波上升下降时间]     ≤100ns

          [方波占空比范围]         1%~99%

  • TTL[输出]

   [频率范围]               0.01Hz ~ 2MHz/5MHz /8MHz/10MHz

          [幅度]                    >3Vp-p

          [扇出系数]                >20 TTL[负载]

  • COUNTER[计数器功能]

          [计数范围]                    0-4294967295

          [测频范围]                     1Hz~60MHz

          [输入幅度]                      0.5Vp-p~20Vp-p

  • [扫描功能]([仅限]FY1000S[系列])

          [扫描方式]                   [线性扫描、对数扫描]

          [频率设定范围]              0.01Hz ~ 2MHz/5MHz /8MHz/10MHz

          [频率扫描范围]              M1[预设频率]~M2[预设频率]

          [扫描速率]                    1s~99s/[步进]

  • [其它]

          [显示方式]                     LCD1602[液晶英文显示]

    [存储和调入功能]          M0-M9(M0:[默认调入])

          [尺寸]                             95mm ([长])×65 mm([宽])×30mm([高])

          [蜂鸣器提示功能]          [可通过程序设置开启或关闭]

    [制造工艺]           [表][面贴装工艺，大规模集成电路，][可靠性高，使用寿命长]

    &[nbsp;操作特性]           [全部按键操作，旋钮连续调节]

    [环境条件]                [温度：]0~40[℃][　　　湿度：﹤]80%

[目前全系列产品最大频率有]
[2MHz，对应型号：FY2002S]

[5MHz，对应型号：FY2005S]

[8MHz，对应型号：FY2008S]

[10MHz，对应型号：FY2010S]

[下面是我们对产品性能测试的图片展示：]

[1.标准正弦波]

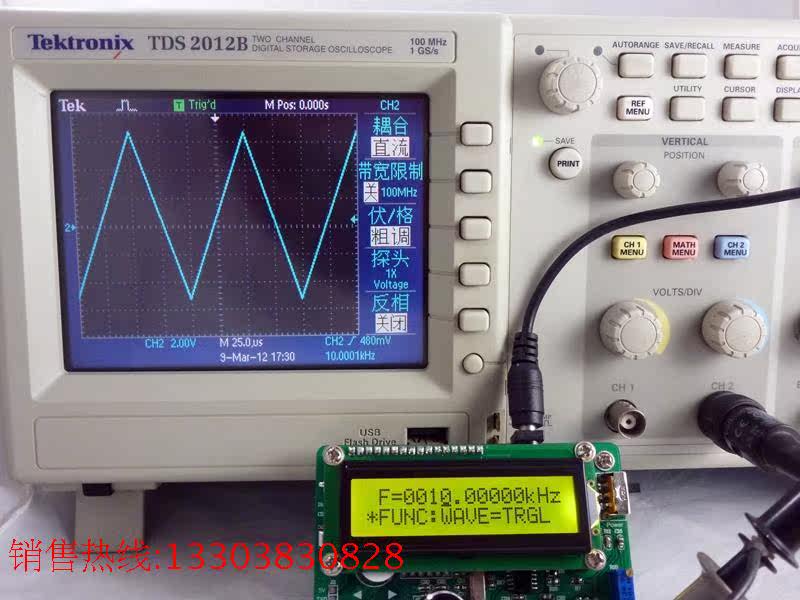

[2.标准三角波]

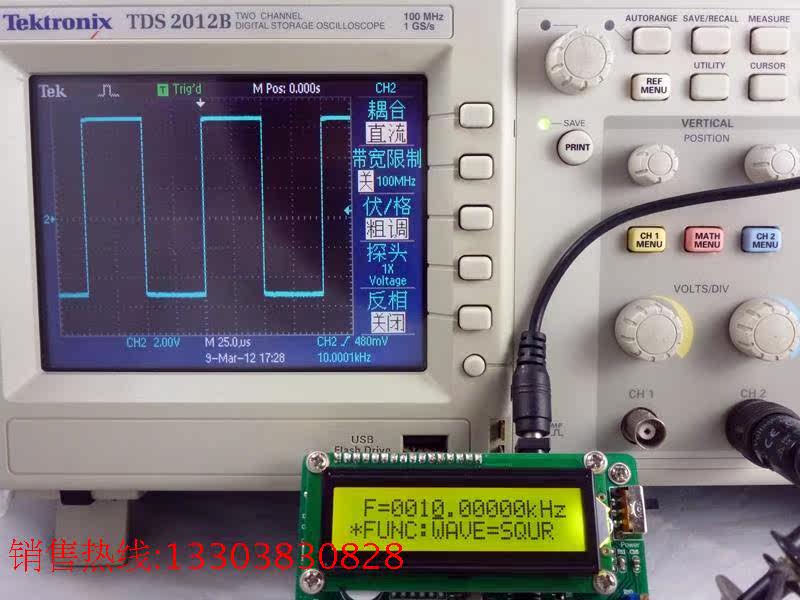

[3.标准方波]

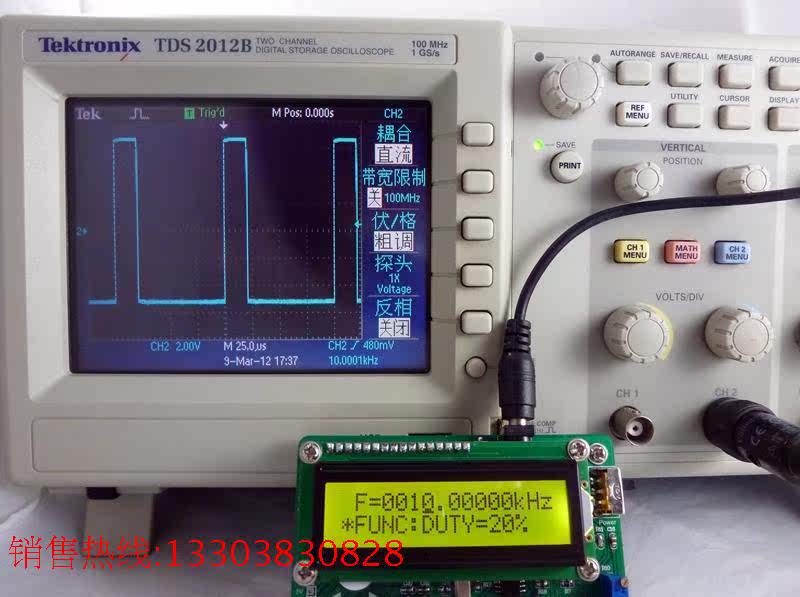

[4.DUTY=20%方波]

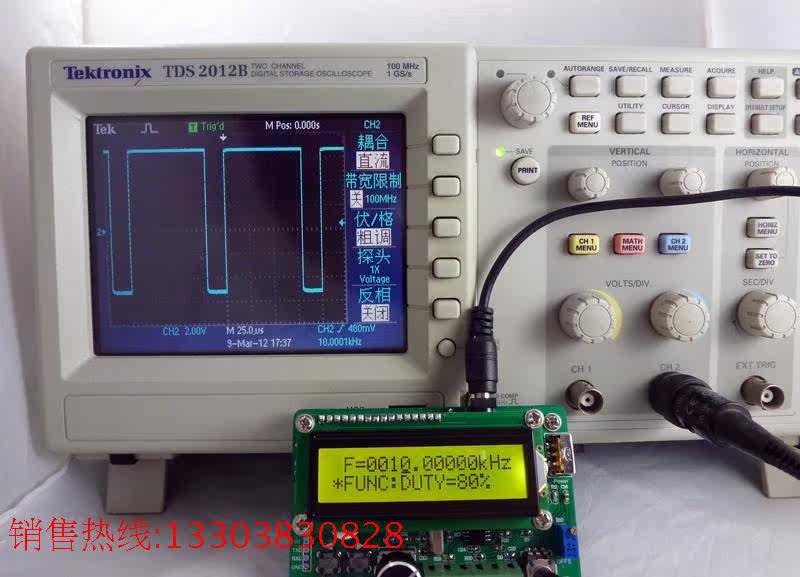

[5.DUTY=80%方波]

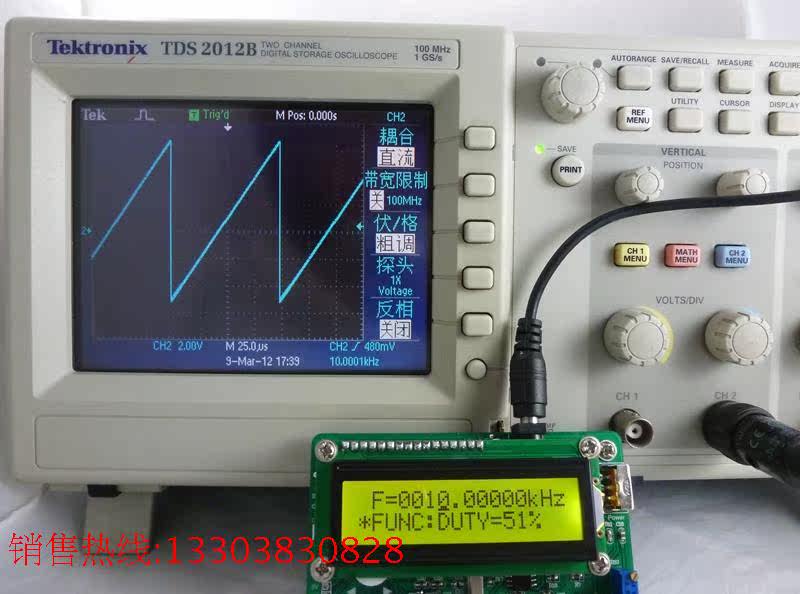

6.DUTY>50%[三角波---]>[升锯齿波]

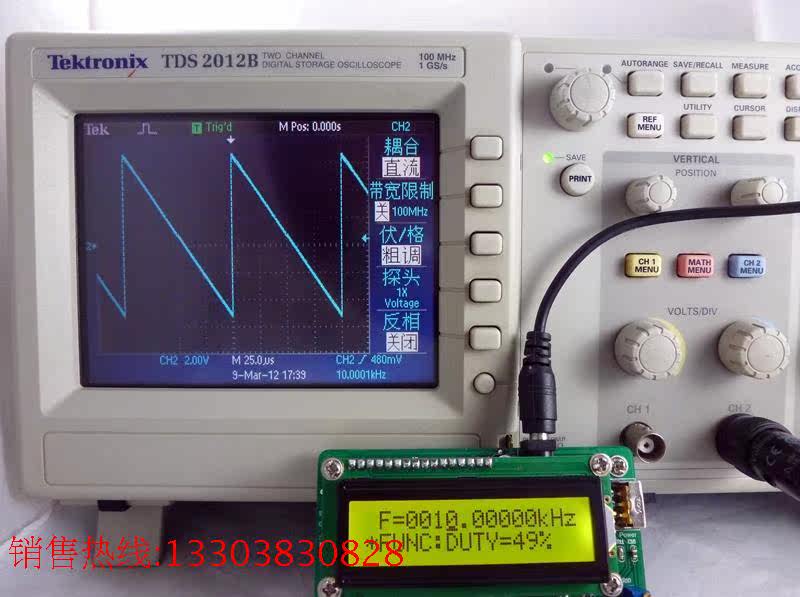

7.DUTY<[50%三角波---]>[降锯齿波]

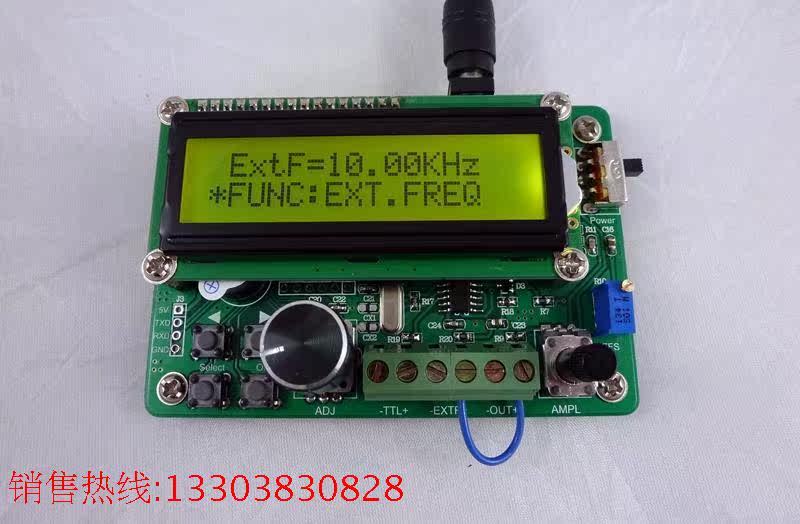

[8.外部测频功能]

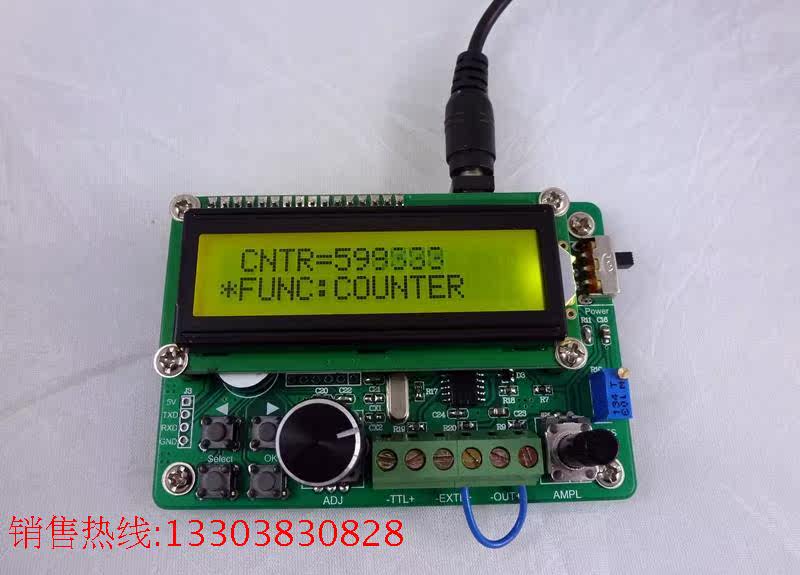

[9.计数器功能]&nbsp;

[1.DDS信号发生器]&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&[nbsp; 一台]
[2.DC5V电源]&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&[nbsp;一台]
[3.使用说明(PDF格式)]&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&[nbsp;一份]

[售后服务热线：0371-68997005]
