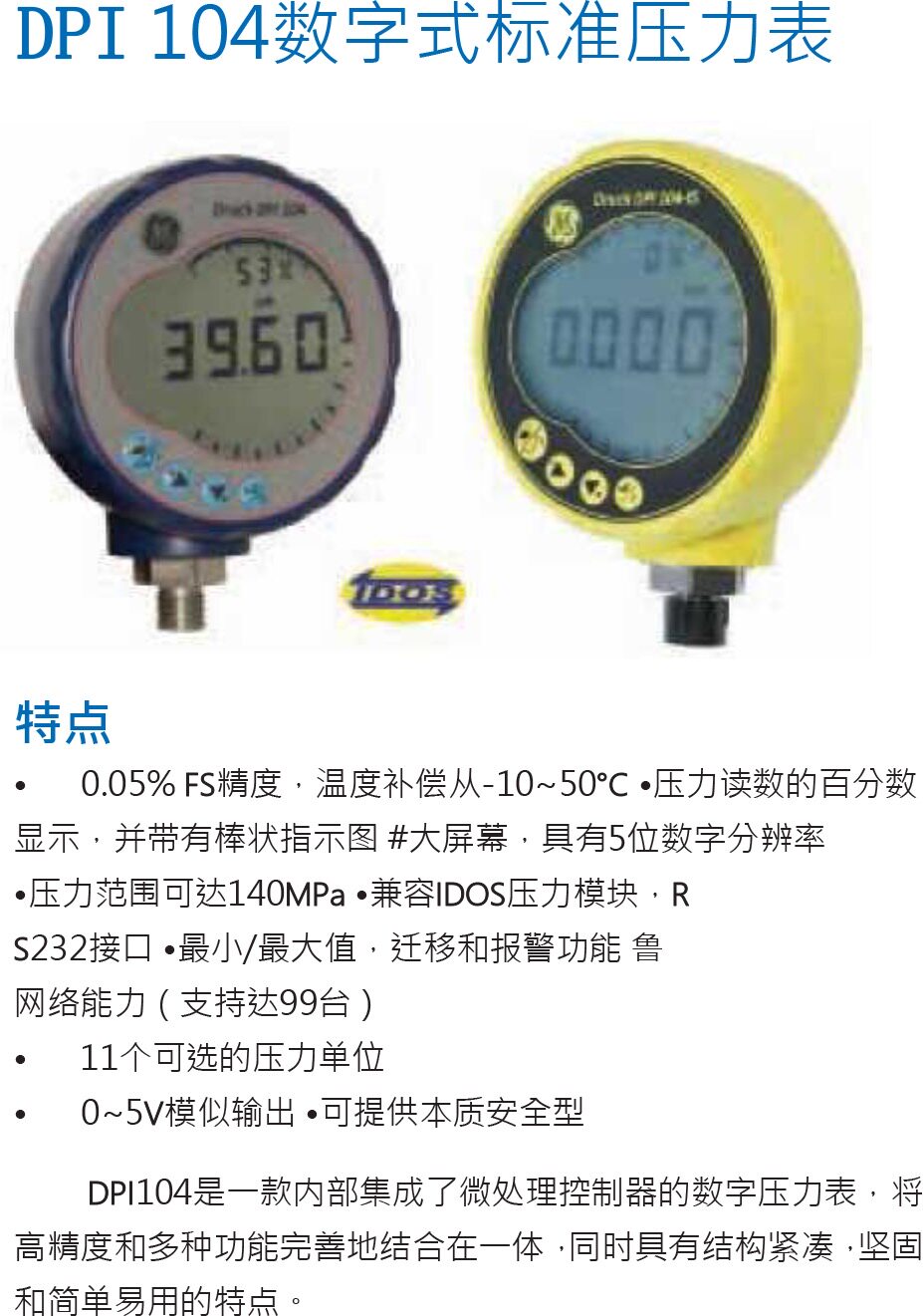

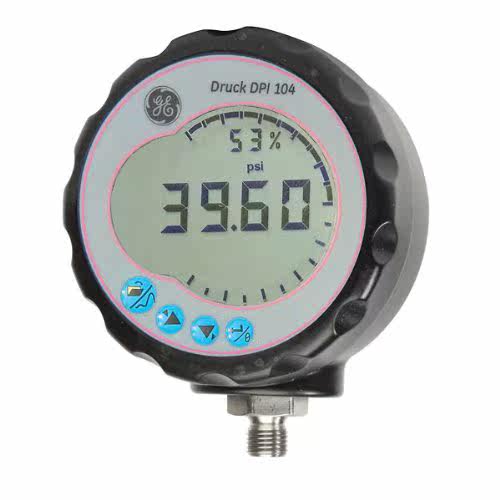

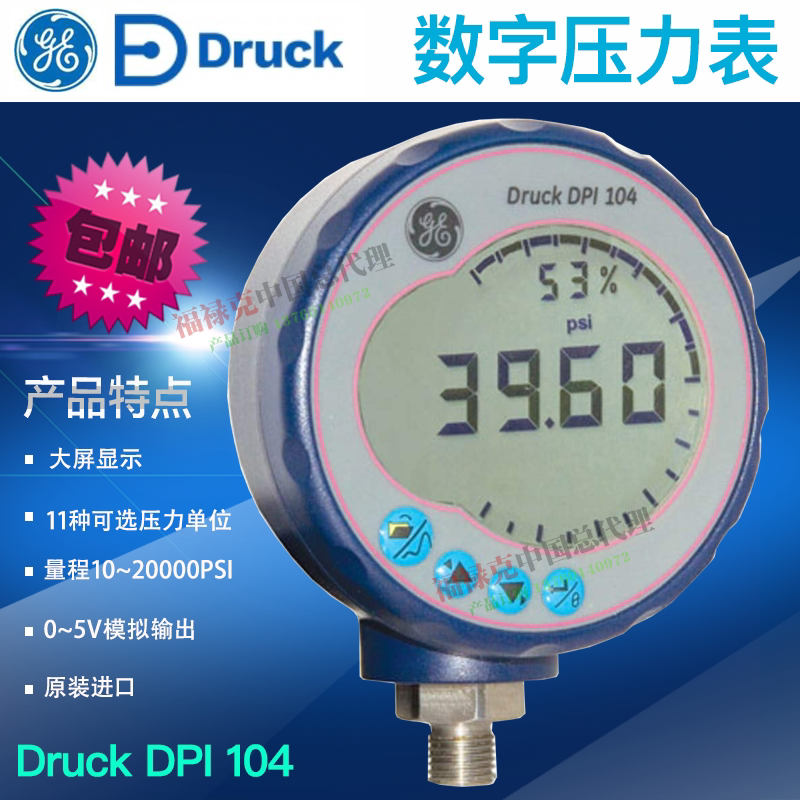

DRUCK DPI104 Таблица давления DPI705E Индикатор давления UPSIII.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- UPS-III Verificationer
- Инструмент проверки UPS-II
- DPI-705 (0-20BAR)
- DPI-104 датчик давления (диапазон доступен)

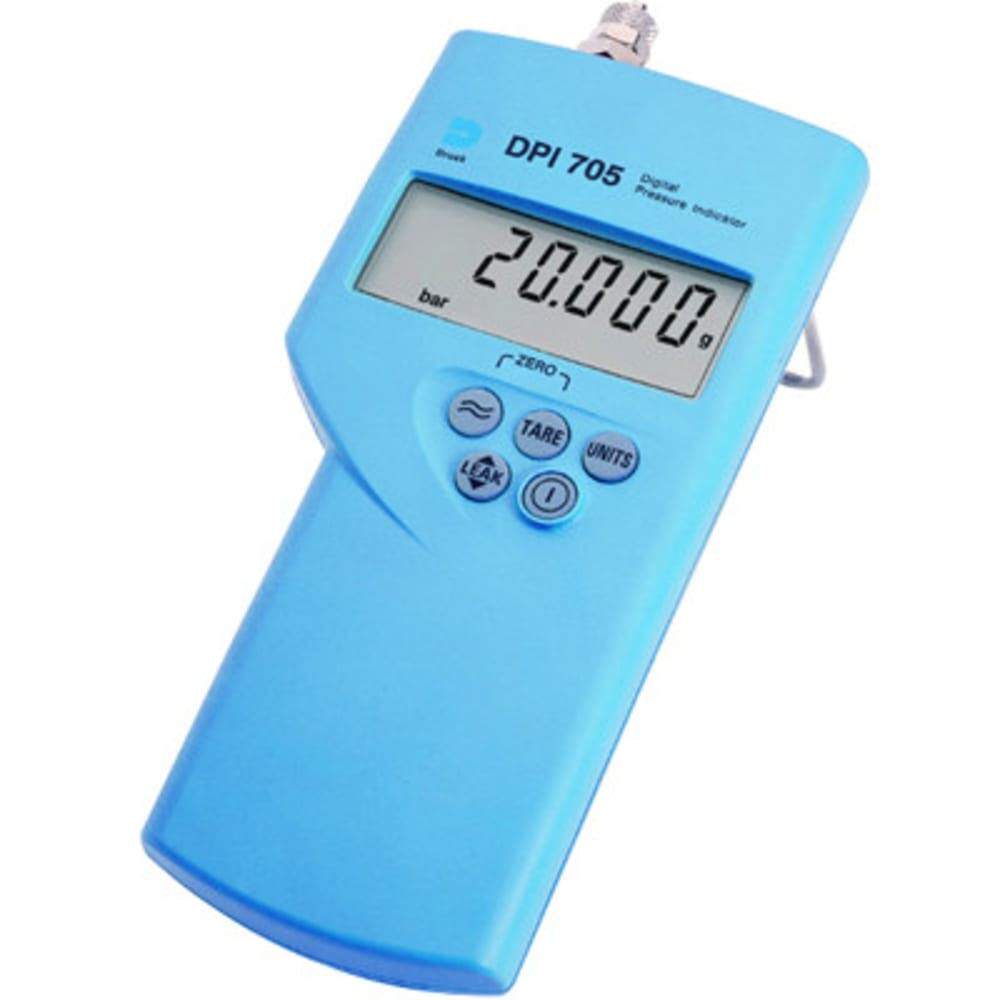

- DPI-705 является индикатором давления портативного давления
- DPI-705 Индикатор давления
- DPI-104-защита от взрыва давления
- DPI-705E Индикатор давления

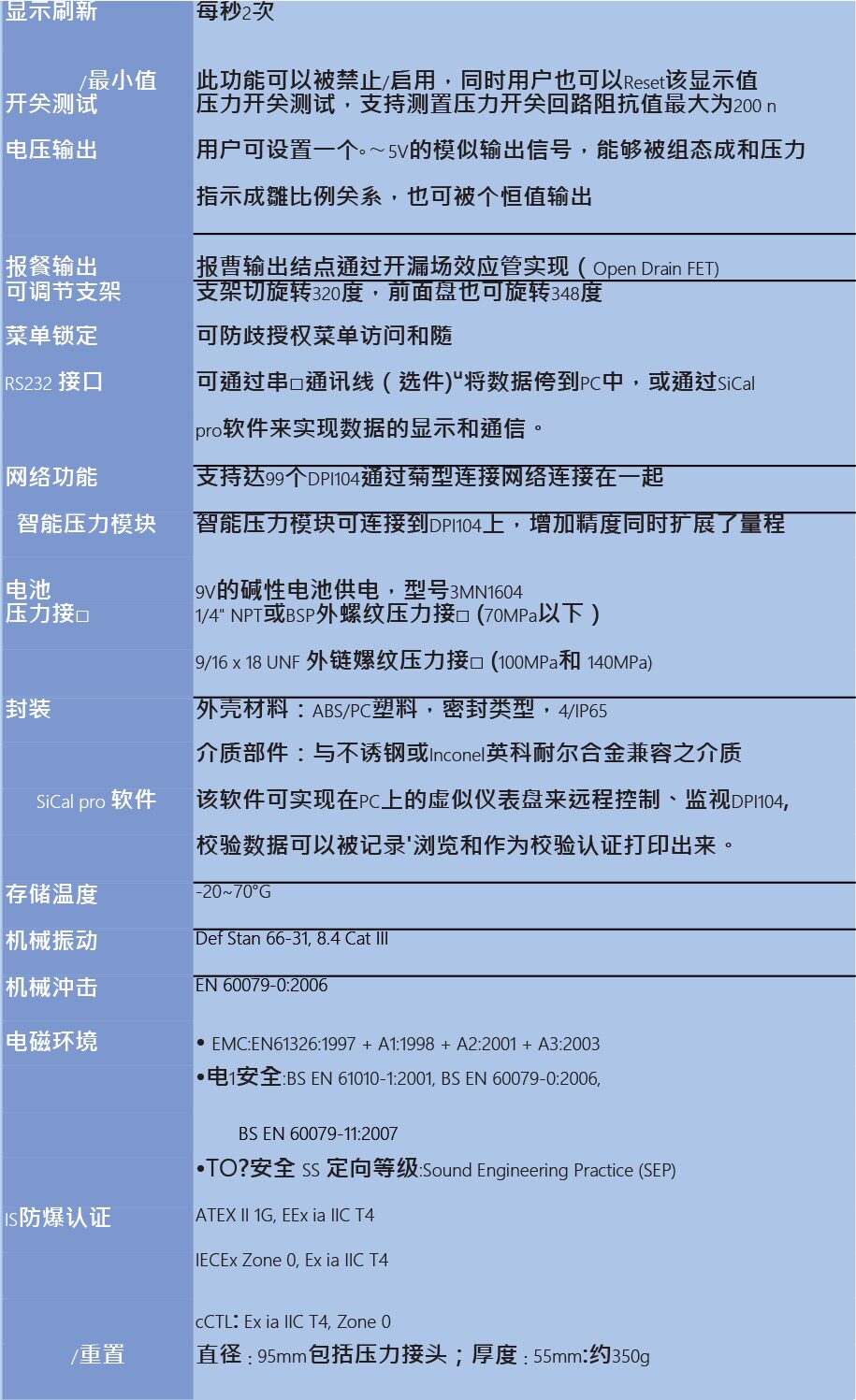

| Цвет: | DPI-104 датчик давления (диапазон доступен), DPI-104-защита от взрыва давления, DPI-705 Индикатор давления, DPI-705 является индикатором давления портативного давления, DPI-705 (0-20BAR), UPS-III Verificationer, DPI-705E Индикатор давления, Инструмент проверки UPS-II |

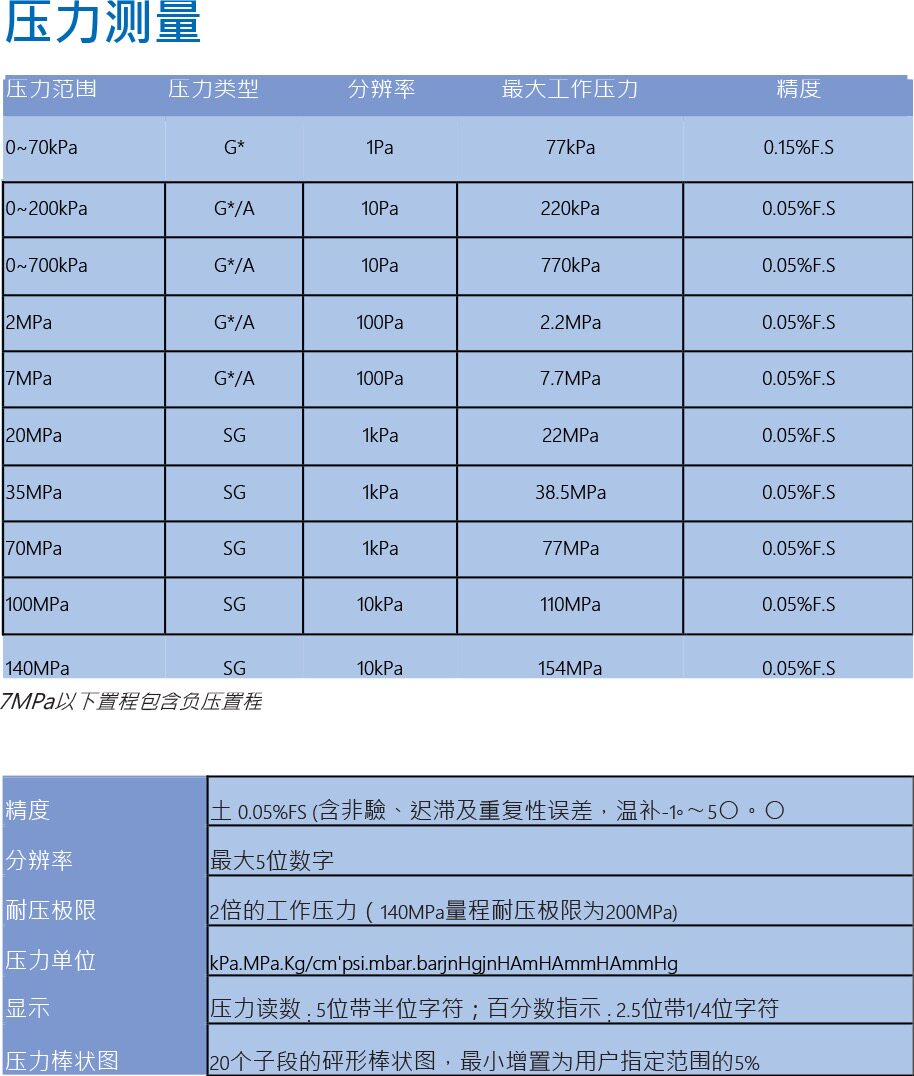

| Предел сопротивления | В два раза превышает рабочее давление [20 000 фунтов на квадратный дюйм (1400 бар). |
|---|---|
| Дополнительное блок давления | KPA, MPA, кг/см2, PSI, MBAR, BAR, INHG, INH2O, MMH2O, MMHG, MMHHG |
| показывать | Чтение давления: 5 цифр, высота слова составляет 0,5 дюйма (12,7 мм) Процентный индикатор: 2,5 цифр, высота слова 0,25 дюйма (6,35 мм) |

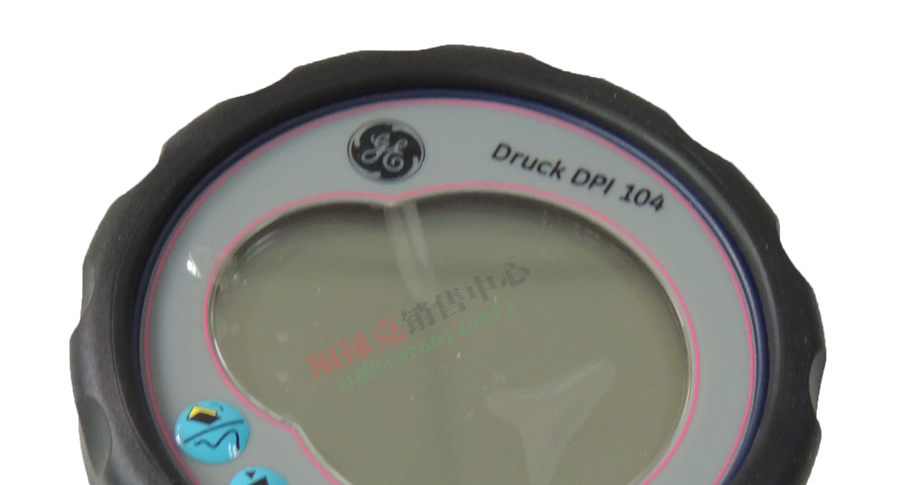

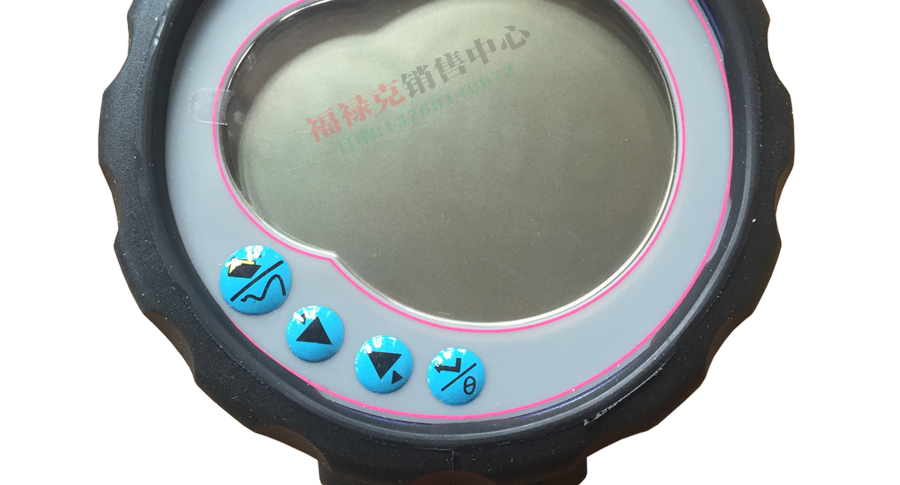

| Давление столбца | В дополнение к показателям цифрового давления, LCD DPI 104 также содержит диаграмму в форме колонны с кольцом из сегмента 20 -деток, что позволяет пользователям быстро визуально оценить давление от 0 до 100%полного диапазона.Диаграмма инкрементной колонны составляет 5%от диапазона выбора пользователя. |
| показыватьщеткановый | 2 раза в секунду |
| Минимальное/максимальное значение | Минимальное/максимальное значение давления может отображаться на DPI 104. Эта функция может быть включена или отключена, и пользователь также может сбросить значение отображения. |
| Переключение теста | DPI 104 имеет функцию переключающих тестов, которые могут захватывать и отображать значение давления, когда внешний переключатель давления включен и закрыт.Максимальный импеданс переключателя 200ΩСущность |
| Выходной выход | Аналоговый выходной сигнал 0 ~ 5 В может быть установлен путем программирования, чтобы сделать его положительно пропорциональным давлению, отображаемому дисплеем, или установить на постоянное значение.Режим выхода напряжения обеспечивает точность 0,1% FS для 50 мВ ~ 5 В. |
| Вывод сигнализации тревоги | Узел вывода тревоги реализован через трубку эффекта поля утечки (максимальный ток 250 мА, максимальное напряжение 24 В постоянного тока) |
| Регулируемое расположение установки | Чтобы увеличить удобство, оболочка DPI 104 может повернуть 320 вокруг сустава трубы под давлением°Передний диск также может быть повернут в любое положение, чтобы получить наилучшую перспективу. |
| Меню блокировка | Может предотвратить доступ и настройки несанкционированного меню. |
| RS232 Интерфейс | Предоставьте функцию последовательной связи и может передавать данные на ПК через линию последовательной связи опции (IA4090-2-V0).Используйте эту строку связи, чтобы выпустить все инструкции меню и отобразить данные через набор инструкций ASCII или программное обеспечение Sical Pro. |
| Интернет -функция | Поддержка до 99 DPI 104 подключение через сеть соединения хризантемы |
| Универсальный модуль давления (UPM) | Модуль UPM может быть подключен к DPI 104, чтобы повысить точность и расширить диапазон напряжений |
| Батарея | DPI 104 оснащен щелочной батареей 9 В с MN1604.Если вы используете его в течение 1 часа в день, срок службы батареи составляет около 6 месяцев.Чтобы улучшить производительность питания, рекомендуется использовать 9 -литийные батареи (GE не предоставляется). |

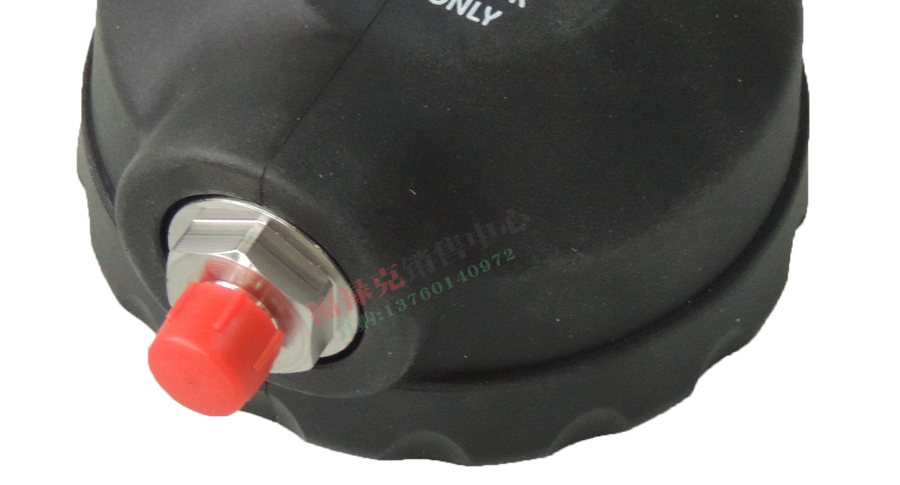

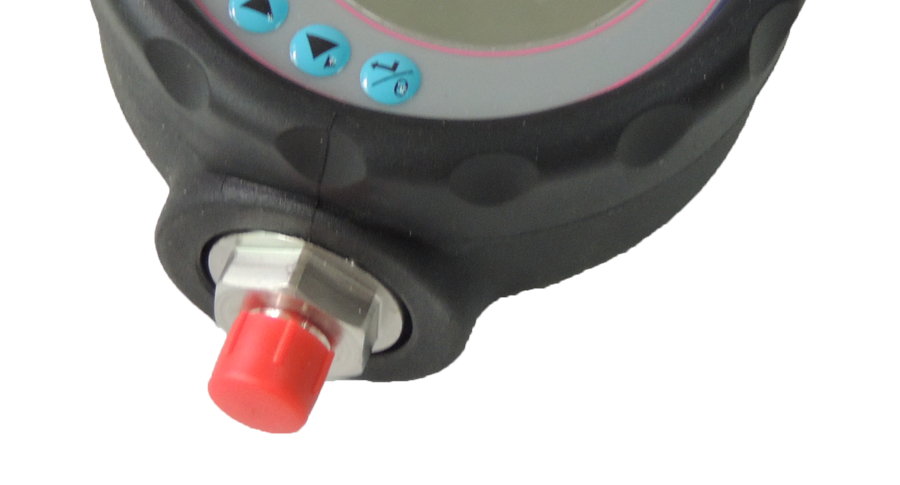

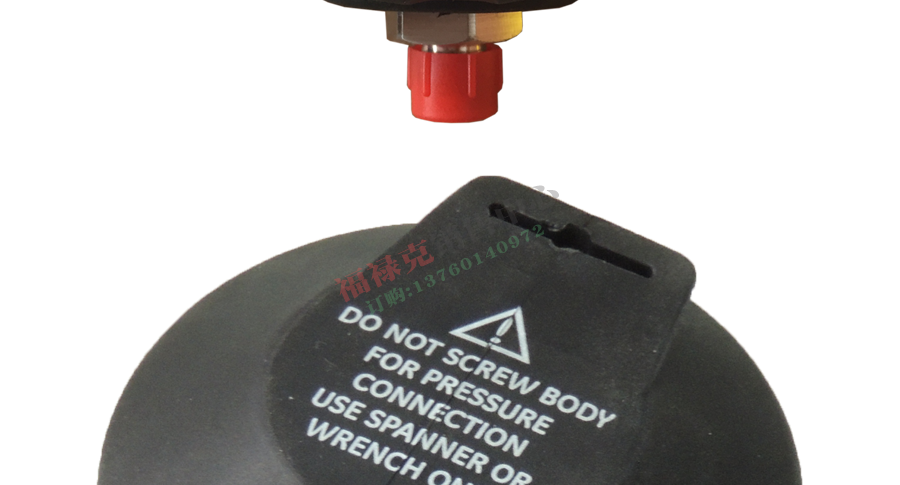

| Интерфейс давления | 1/4 npt или BSP -интерфейс давления на внешнем потоке, диапазон 10000 фунтов на квадратный дюйм (700 бар). 9/16 x 18 UNF Outter Cone Ride Cride Interface, диапазон 15 000 фунтов на квадратный дюйм (1000 бар) и 20 000 фунтов на квадратный дюйм (1400 бар) |
| Инкапсулировать | Материал оболочки ABS/ПК Пластик, тип уплотнения 4/IP65 Медицинские детали: совместим с нержавеющей сталью (316) и Inconel |
| Европейский стандарт | CE Марк |
| SicalPro Software | Этот программный пакет позволяет пользователям управлять DPI 104 удаленно через визуальную панель прибора на экране компьютера.Проверка данных может быть записана, просмотрена или напечатана в качестве сертификата проверки. |
| Системные требования | Минимальные требования: процессор Intel Pentium, Windows®95 или более высокая версия |
| Универсальныйпараметр | |
| Хранить температуру | -4°F~ 158°F (-20°C ~ 70°C) |
| размер | Диаметр: 3.74″(95 мм), за исключением суставов давления Толщина: 2.17″ (55 mm) |
| масса | Около 13 унций (350 г) |
| Механическая вибрация | Соответствие DEF Stan 66-31, 8.4 CAT III |
| Механический шок | Соответствие BS EN 61010: 2001 |
| Электрическая среда | Электромагнитная совместимость: BS EN61326-1: 1998 + A2: 2001 Электрическая безопасность: BS EN 61010: 2001 Уровень направления механической безопасности: сентябрь |

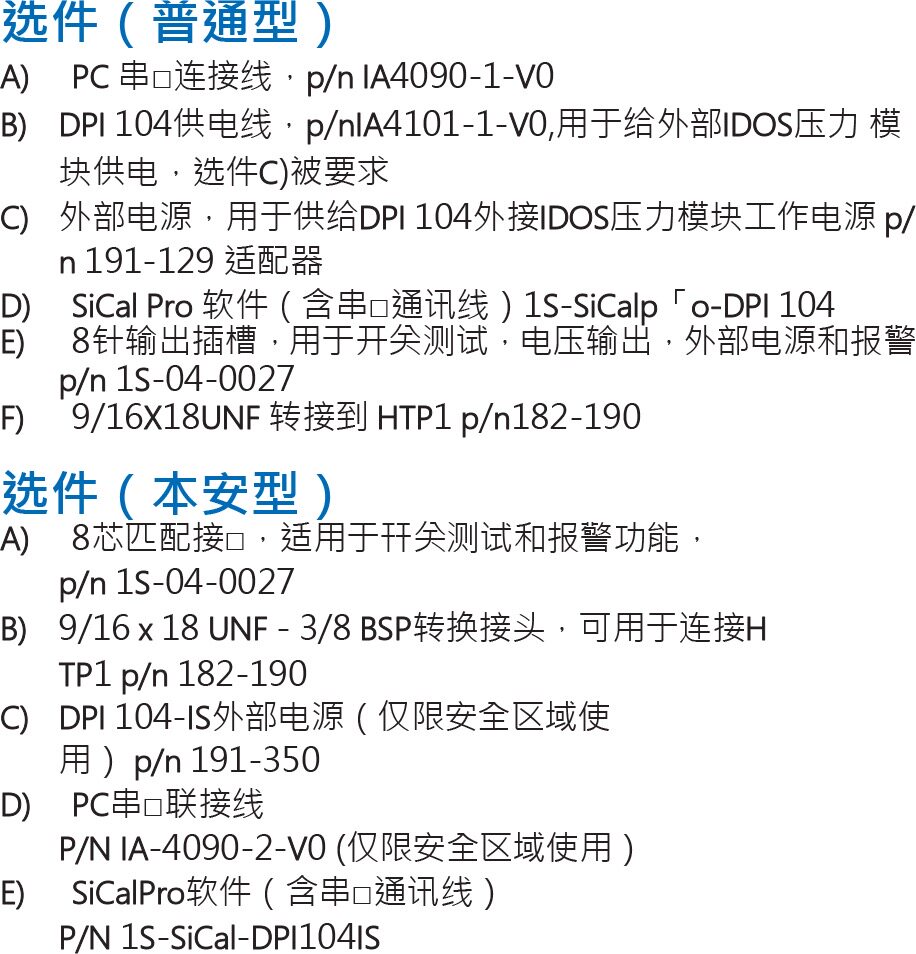

| Необязательный | DPI 104 с внешним источником питания проволоки, номер детали 191-350 Соединение последовательного порта ПК, номер детали IA4090-2-V0SicalPro Software, № 1S-SicalPRO-DPI104 (включая серийную линию связи IA4090-2-V0) Тестирование переключателя, выход напряжения, внешний источник питания, выход аварийного сигнала и т. Д. 9/16 x 18 UNF до 3/8 BSP соединение конверсии, номер детали 182-190, используется для подключения ручного насоса PV 212 DPI 104 UPM-шнур, номер детали IA4101-1-V0, используется для подключения питания с датчиком UPM IDOS.Опция H требуется. Универсальный внешний источник питания 12V, номер части 191-129, для источника питания для удаленного датчика UPM IDOS |

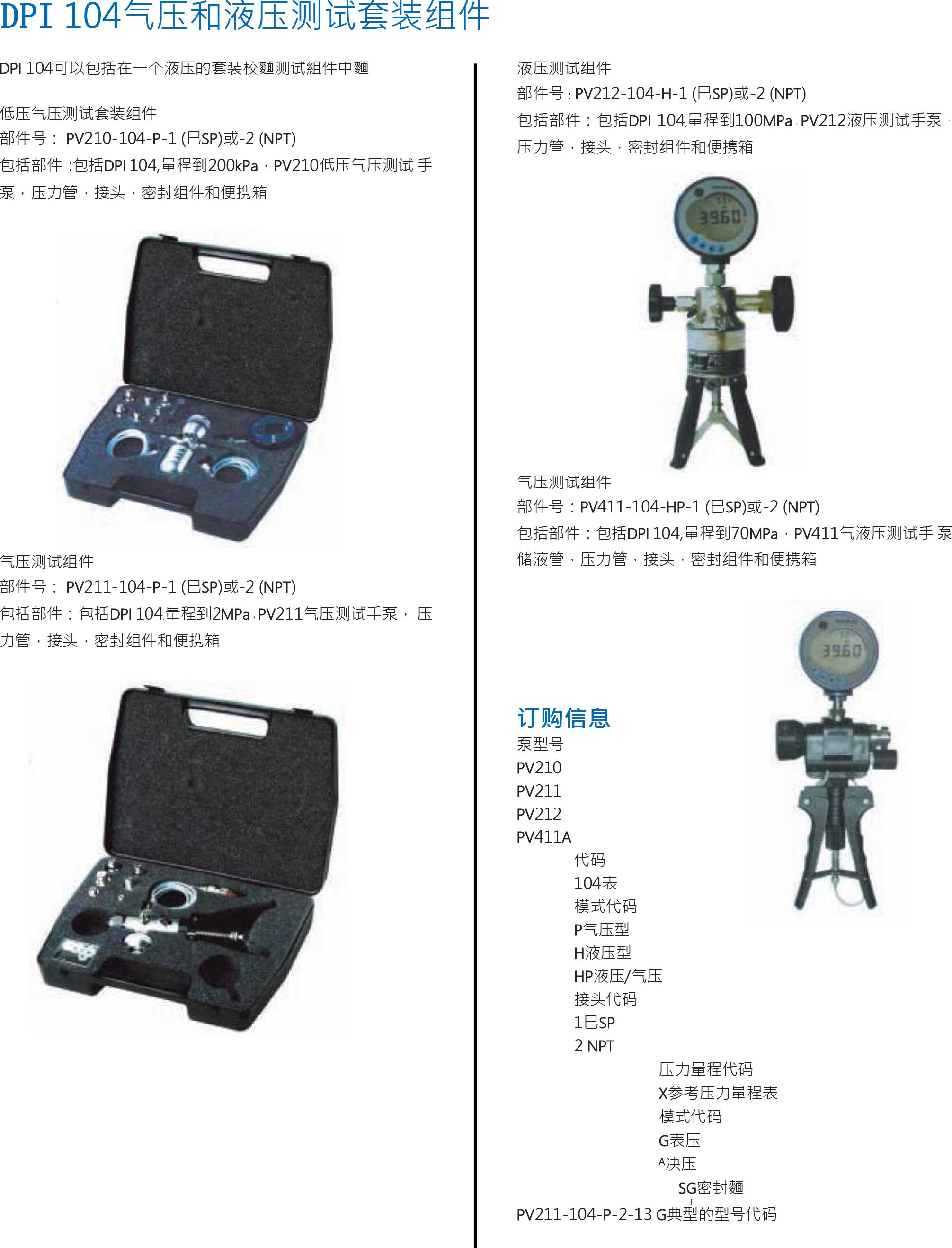

Пневматический и гидравлический тестовый набор компонента
DPI 104 как стандартный компонент включен в эти наборы проверки тестирования:
| Набор для обнаружения давления воздуха с низким давлением | В том числе: DPI 104; объем до 30 фунтов на квадратный дюйм (2 бар), PV210 испытательный насос давления воздуха с низким давлением, под давлением, соединением, компонентом уплотнения и портативной коробкой. |
|---|---|
| Комплект испытаний на давление воздуха | В том числе: DPI 104; диапазон до 300 фунтов на квадратный дюйм (20 бар), испытательный насос давления воздуха PV211, трубка под давлением, соединение, компонент уплотнения и портативную коробку. |
| Гидравлический тестовый комплект | В том числе: DPI 104; диапазон до 15 000 фунтов на квадратный дюйм (1000 бар), PV212 испытательный насос давления воздуха, трубка под давлением, соединение, компонент уплотнения и портативную коробку. |
| Набор для испытаний и гидравлических испытаний | В том числе: DPI 104; диапазон до 10 000 фунтов на квадратный дюйм (700 бар), гидравлический испытательный насос давления воздуха PV411A, гидравлический резервуар для хранения, трубку под давлением, соединение, компонент уплотнения и портативную коробку. |

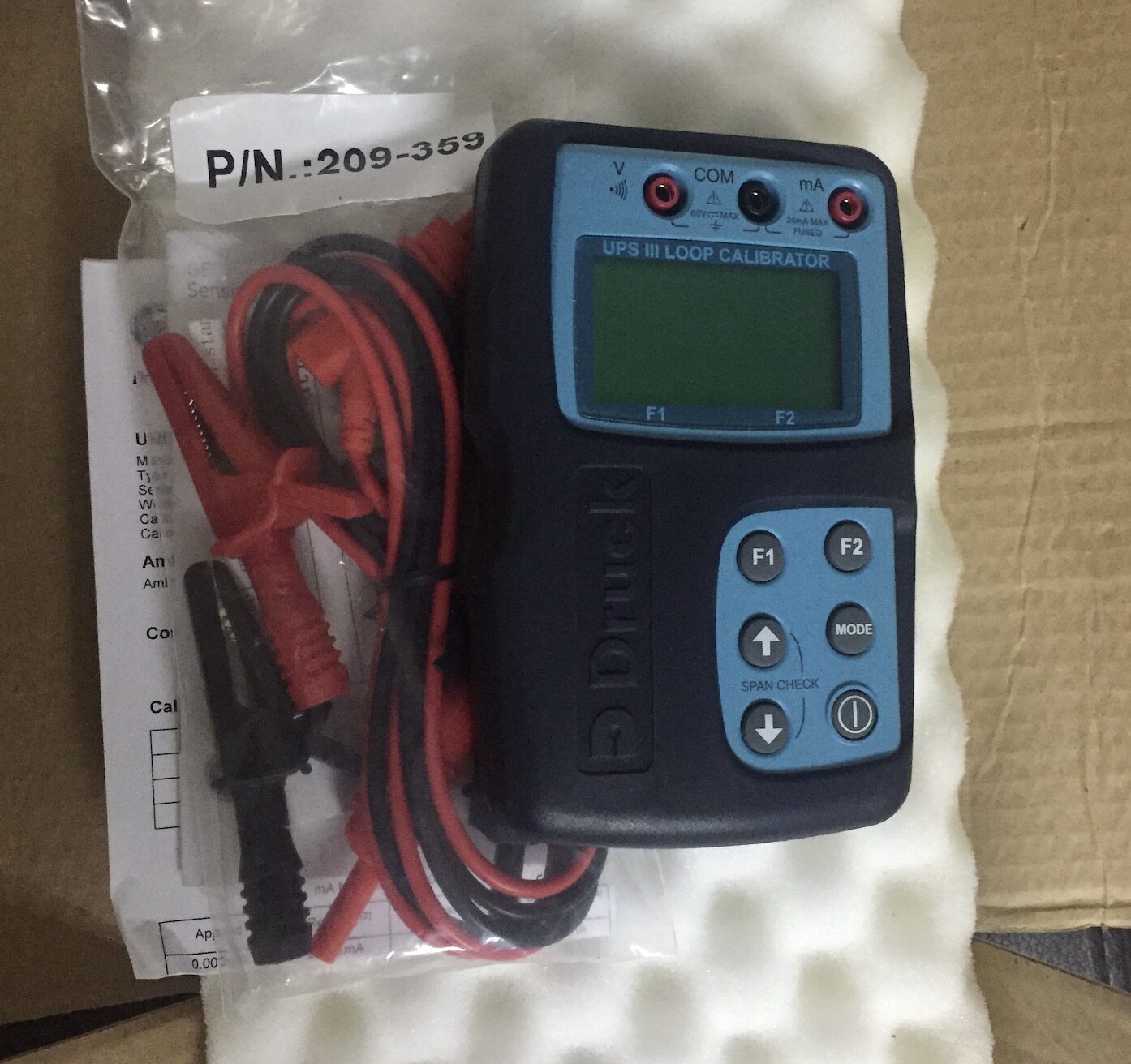

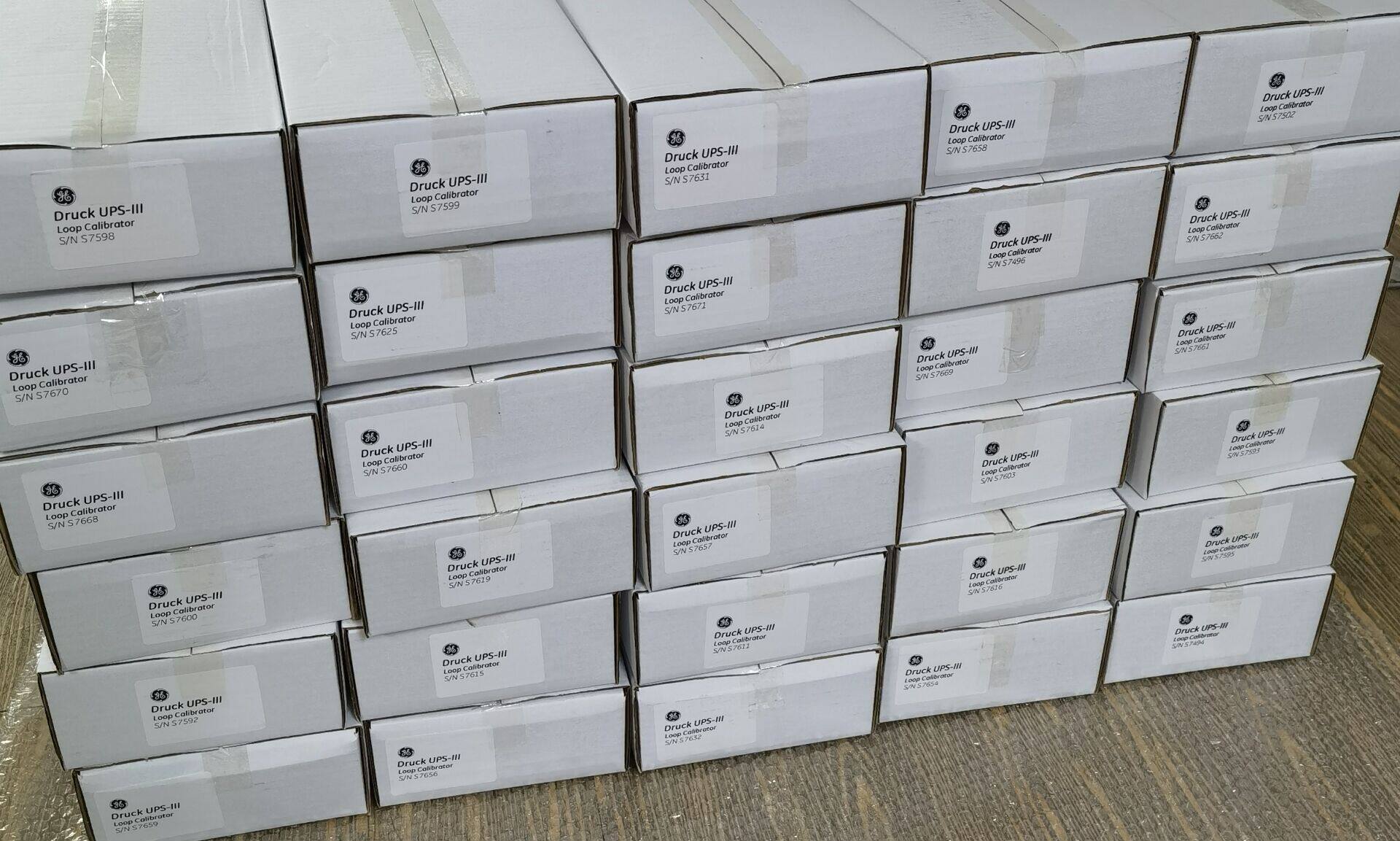

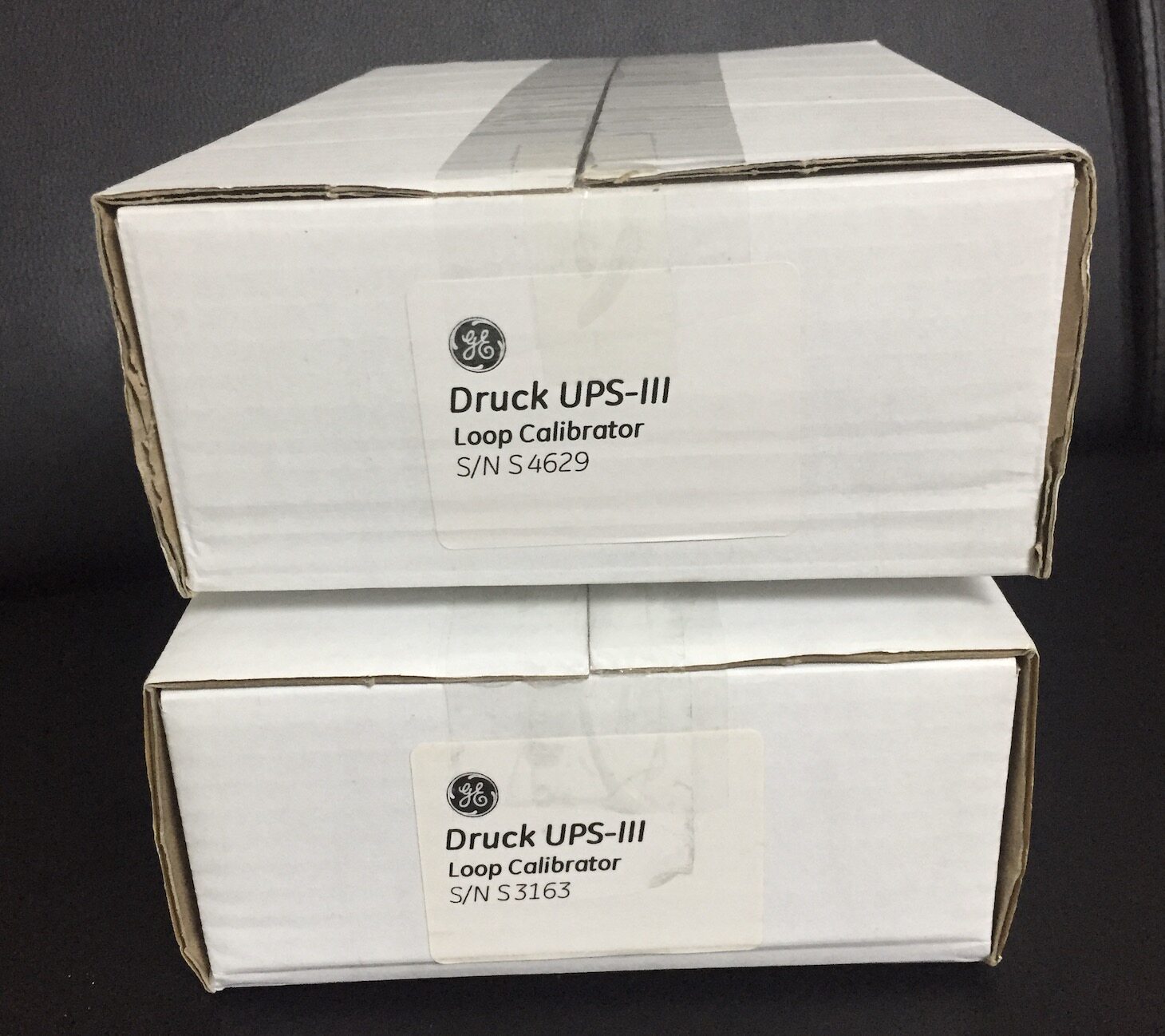

Druck Druck UPS-III Инструмент проверки
UPS-IIIПеревозчик
UPS IIIЭто многофункциональный инструмент проверки схемы.Он прочный, долговечный и чрезвычайно компактный.Его размер3”x 5”, Вес только9.7унция,Можно легко положить в карманы рубашки.
Это важный инструмент для обнаружения схемы, обслуживания приборов и настройки клапана.Это проще в использовании, а интерфейс операции прост и легко понять,Может помочь вам сэкономить время.
Функции:
·Измерение или выход 0 ~ 24 мА
·Точность: 0,01% показаний
·MA и%считывает отображение одновременно, линейные или выходные данные о трафике
·Шаг, количественная проверка, проверка клапана, наклон
·6 VDC измерение напряжения и тест непрерывности схемы
·Совместим с Хартом®оборудование
Приложения:
графический дисплей
Графика драйвера меню показывает, что она проще, чем традиционные ручки, коммутаторы, многопрофессиональные клавиши и двойные комбинации.
Измерение или выход0 ~ 24 mA
В режиме измерения и вывода, внутренний внутренний24VМощность схемы.Это важно во время отключения фабрики.
Точность: читать номер0.01%
Эта точность включает в себя12Эффект стабильности и температуры месяца.UPS IIIМожно выполнить для последних икон4:1Проверьте при нормальных обстоятельствах, это количество чисел (DMM) Точность20~80Раз.
Отображение синхронизации процентного чтения
mAКоличество показаний и4~ 20 mAили0~20 mAПроцент процента отображается одновременно.UPS IIIМожет такжеmAЧтение в процентах от трафика.Многие другие школьные инспекторы не могут этого сделать.
Шаг, количественная проверка, проверка клапана
Быстрые шаги, нулевая точка и регулировка диапазона в линейных тестах.В режиме клапана вы можете проверить открытость клапана и тестовое значение открытия.
Автоматические шаги и выход наклона
Выходной интервал (1~599s) Настройка, вы можете завершить обнаружение схемы, настройки клапана и проверки открытости клапана, с одной стороны.
“Быстрая установка”вывод
Вы можете использовать ключ стрелки для использования0.001 mAУстановите выходное значение.Удерживайте клавишу стрелки, чтобы быстро вывести следующее значение.Это школьное инспекционное устройство является идеальным инструментом для обнаружения оборудования для сигнализации.
60 VDCМера
Диагностика и поддержание для выходных инструментов напряжения.
Круг -непрерывность и инструмент обнаружения переключателя
При поиске неисправностей, проверяя целостность цепи и переключатель тестирования, полагаясь на несколько таблиц для чисел.
HARTсовместимость
внутренний235ΩСопротивление маршрута (выбор меню)
EMCсоответствоватьEN 61326-1Стандартный
Средством тяжелых промышленных стандартов.И большинство инспекторов окружной школы подходят только для легкой промышленности.
