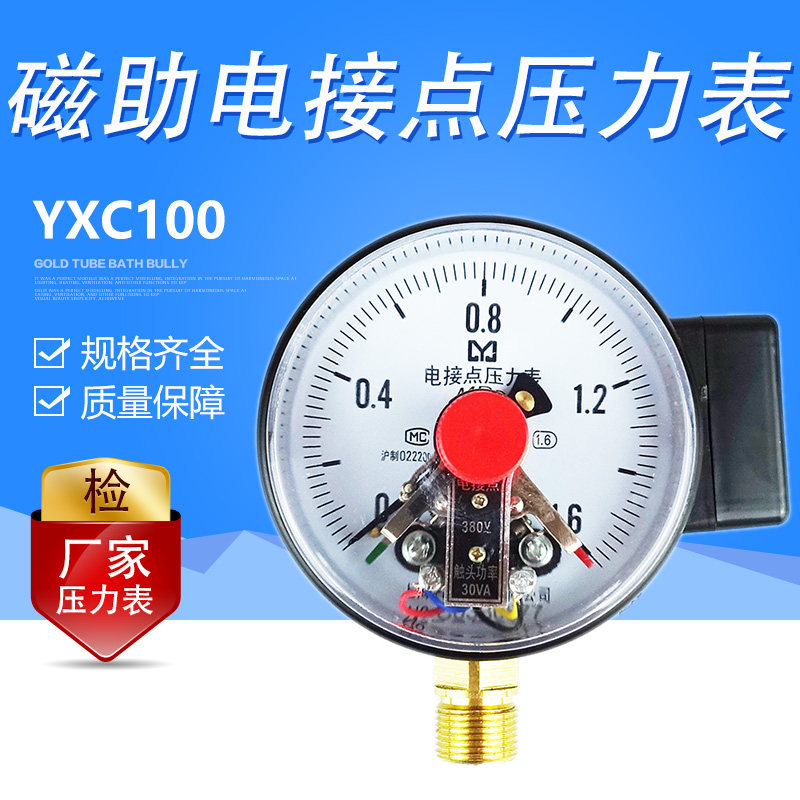

YXC-100 Магнитная помощь точка подключения электрического подключения Вакуумное подключение к электрическому подключению Таблица 220V/380V/30VA
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- -0.1-0.15Mpa
- -0.1-0MPA (вакуумное отрицательное давление)
- Устойчивый
- -0.1-0.9Mpa
- Пожалуйста, свяжитесь с другими графиками
- -0.1-0.5Mpa
- Устойчивость к удару нержавеющей стали ynxc100bf удаленный ход
- -0.1-0.3Mpa
- Все замечания с нержавеющей стали YXC100BF
- 0.25Mpa
- 0.16Mpa
- 0.1Mpa
- 1.6Mpa
- 1Mpa
- 0.6Mpa
- 0.4Mpa
- 10Mpa
- 6Mpa
- 4Mpa
- 2.5Mpa
- 60Mpa
- 40Mpa
- 25Mpa
- 16Mpa
| Цвет: | 0.1Mpa, 0.16Mpa, 0.25Mpa, 0.4Mpa, 0.6Mpa, 1Mpa, 1.6Mpa, 2.5Mpa, 4Mpa, 6Mpa, 10Mpa, 16Mpa, 25Mpa, 40Mpa, 60Mpa, -0.1-0MPA (вакуумное отрицательное давление), -0.1-0.15Mpa, -0.1-0.3Mpa, -0.1-0.5Mpa, -0.1-0.9Mpa, Пожалуйста, свяжитесь с другими графиками, Устойчивый, Все замечания с нержавеющей стали YXC100BF, Устойчивость к удару нержавеющей стали ynxc100bf удаленный ход |

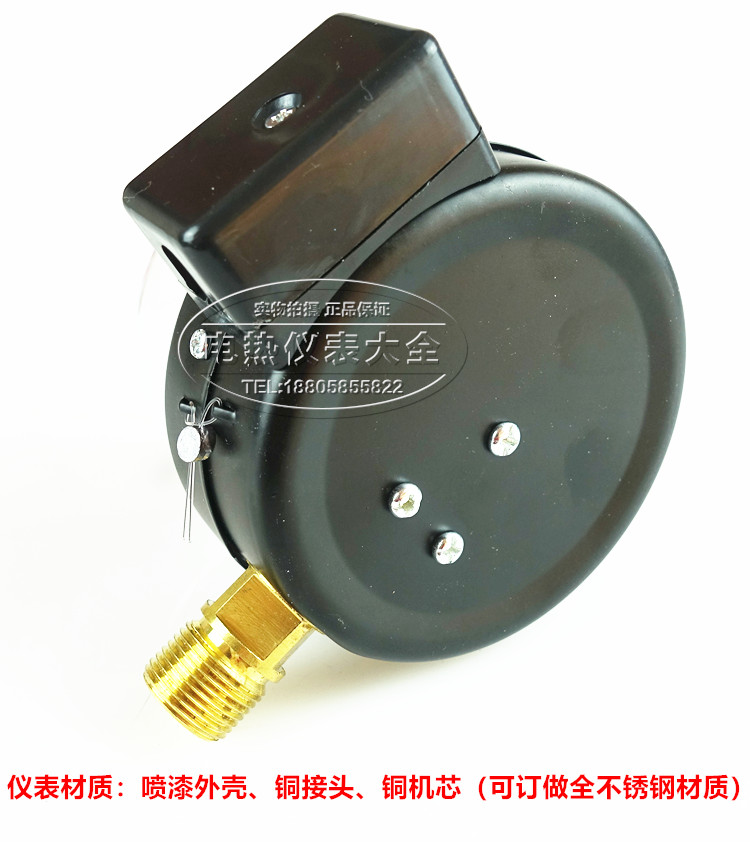

Материал прибора: распылитель краски, медный соединение, движение медь (можно настроить для всей нержавеющей стали)

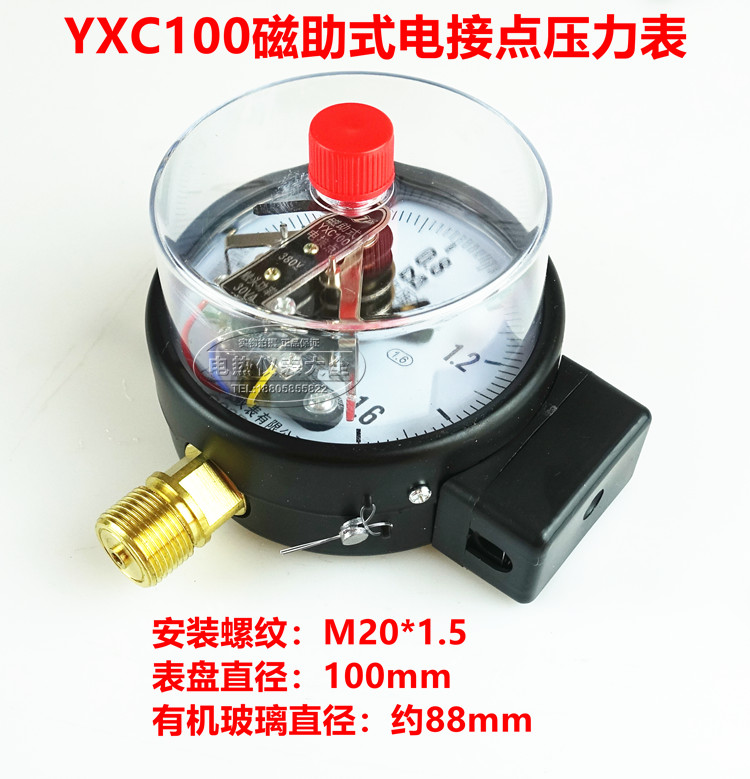

Диаметр циферблата: 100 мм
Диаметр органического стекла: около 88 мм
Установите поток: M20*1.5  (может быть настроен на 4 точки или 3 -точечные потоки)

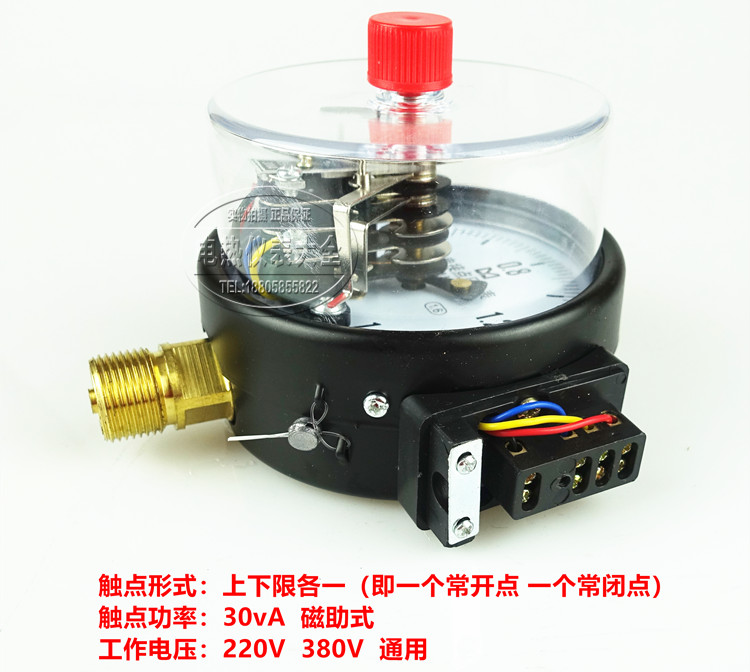

Форма контакта: один предел вверх и вниз (то есть
Рабочее напряжение: 220V 380V gm
Контактная сила: 30VA  магнитный
Манометр электроконтактный предназначен для измерения положительного и отрицательного давления газовых и жидких сред, не оказывающих коррозионного воздействия на медь и медные сплавы. Когда давление достигает заданного значения, оно отправляет сигнал и подключает схему управления для достижения цели автоматического управления сигнализацией.
Сигнальный штифт электрического контакта электрического контактного устройства оснащен регулируемым постоянным магнитом, который может увеличить силу всасывания контакта и ускорить действие контакта, тем самым делая контактный контакт надежным, устраняя дуги и эффективно предотвращая частое отключение контактов прибора из-за вибрации в рабочей среде или пульсации среднего давления.Таким образом, прибор обладает преимуществами надежного действия, длительного срока службы и большой мощности переключения контактов.
В дополнение к тем же функциям, что и точечный контактный манометр, антивибрационный точечный контактный манометр способен измерять давление сред с сильными импульсами и сильными вибрациями в рабочей среде.
◇ Принцип структуры
Прибор состоит из системы направления давления (включая шарниры, пружинные трубки и т. д.), передаточного механизма, индикаторного устройства и корпуса.Когда измеряемая среда воздействует на пружинную трубку, конец трубки вызывает соответствующую упругую деформацию – смещение, которое освобождается передаточным механизмом.После большого индикаторного устройства указывает испытательное давление на масштабированном диске.
●Уровень точности: 1.6
●Используйте условия окружающей среды: -40 ~ 90 ° C, относительная температура не превышает 90%
●Температурный эффект: не более 0,4%/10℃ (рабочая температура отклоняется от 20°С).&Plusmn; 5 ℃)
  принцип проводки:
Необходимо добавить промежуточный реле или контактор переменного тока. На диаграмме мощности точки электрического подключения существует высокая точка напряжения, средняя точка, точка низкого уровня, направление тока: пожарная линия входит в среднюю точку, проходит Через точку низкого давления, к контактам промежуточного реле в группе 1 группы контактов в группе 1, точек закрытия, к одному концу катушки контактора, а другой конец катушки реле подключен к нулевой линии ПолемЕще один набор частых открытых контактов на наборе контакторов, 2 конца до низкого уровня конца и среднего конца датчика давления.Управление промежуточным реле находится от точки линии огня в таблице давления до участка точки высокого давления к катушке средней реле, а другой раздел промежуточной реле катушки соединен с нулевой линией.
