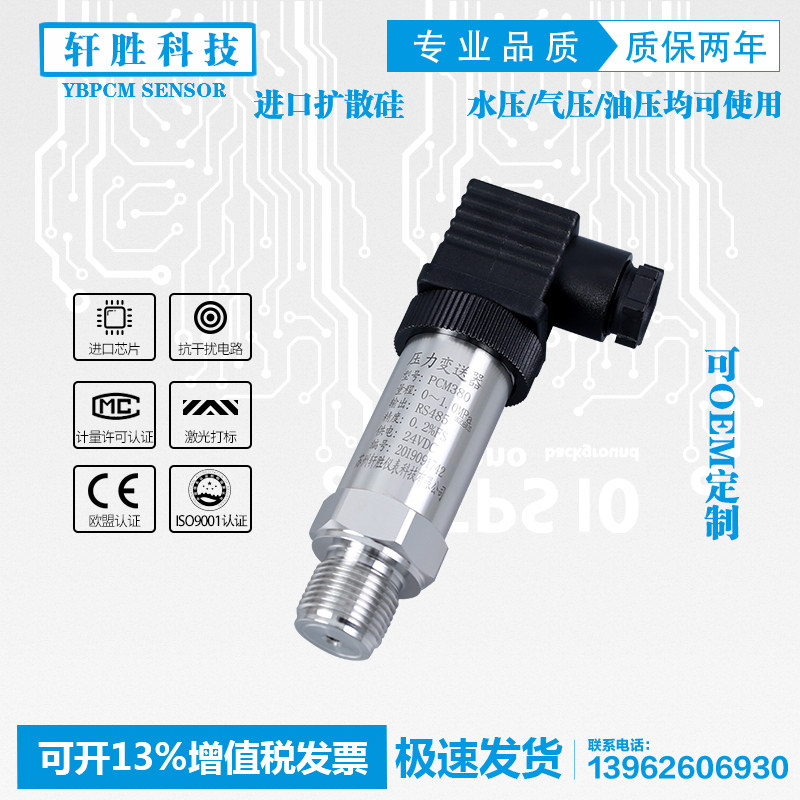

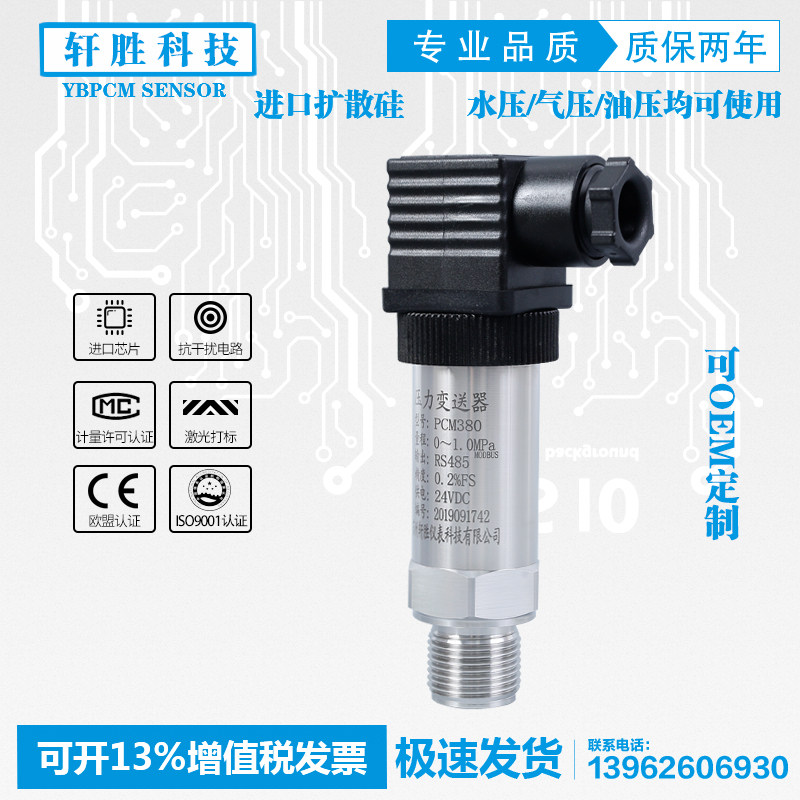

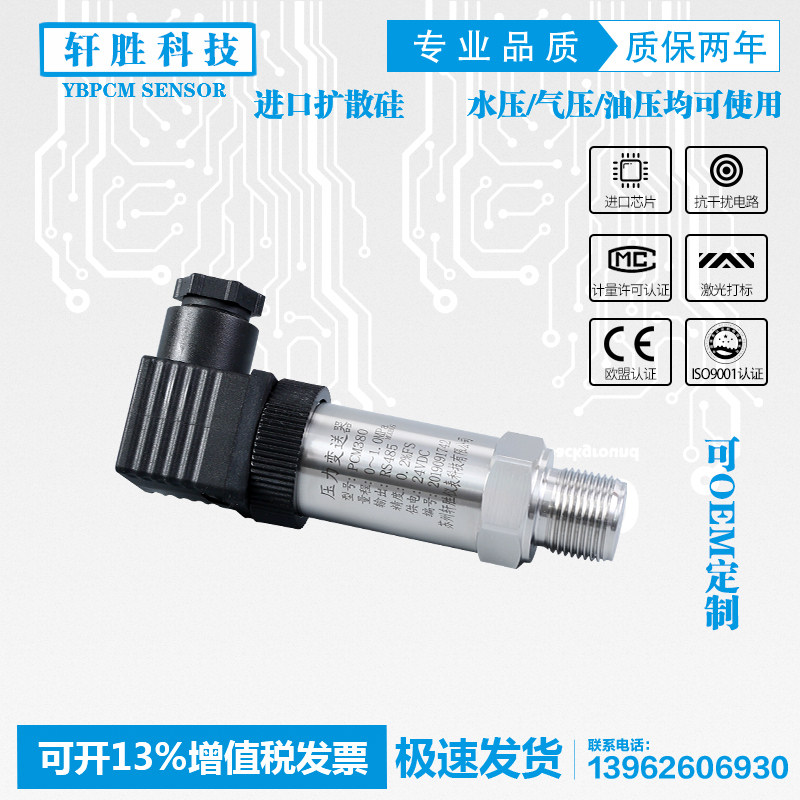

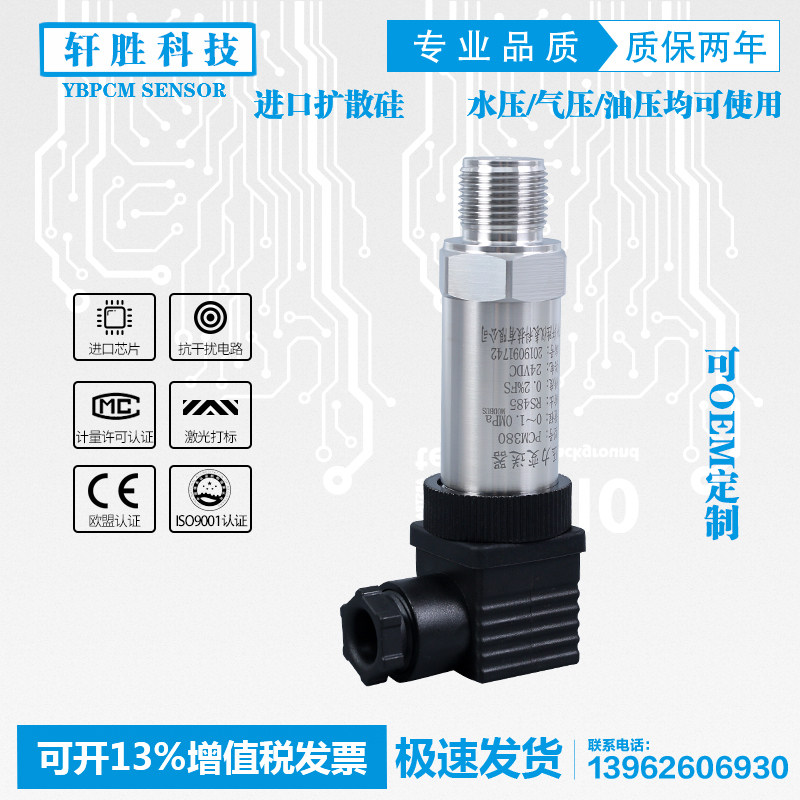

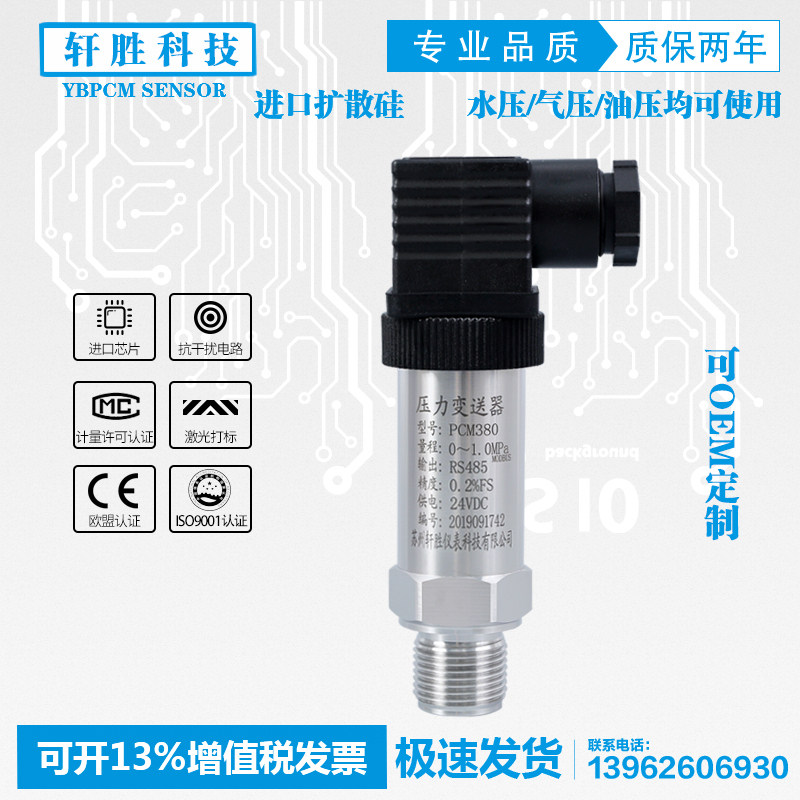

PCM380 Modbus RTU RS485 Датчик давления датчика высокого разрешения 485 Датчик передачи давления

Цена: 4 438-5 072руб.    (¥210)
Артикул: 528370003130

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:苏州轩胜仪表感测器
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 4MPa
  • 20 Оптовая цена
  • 2.5MPa
  • 0.2MPa
  • 0.6MPa
  • 40MPa
  • 100MPa
  • 20kPa
  • 25MPa
  • 0.4MPa
  • 1.6MPa
  • 40kPa
  • 1.0MPa
  • 60MPa
  • 10MPa
  • 100kPa
  • 6MPa
  • 10kPa
  • Другие индивидуальные удары
  • 60kPa
  • 16MPa
  • -100 кпа ~ 0
Добавить в корзину
Другие товары этого продавца
¥ 115 1102 325руб.
¥1803 804руб.
¥3357 056руб.
¥2555 389руб.
  • Информация о товаре
  • Фотографии
Цвет: 10kPa, 20kPa, 40kPa, 60kPa, 100kPa, 0.2MPa, 0.4MPa, 0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa, 4MPa, 6MPa, 10MPa, 16MPa, 25MPa, 40MPa, 60MPa, 100MPa, -100 кпа ~ 0, Другие индивидуальные удары, 20 Оптовая цена

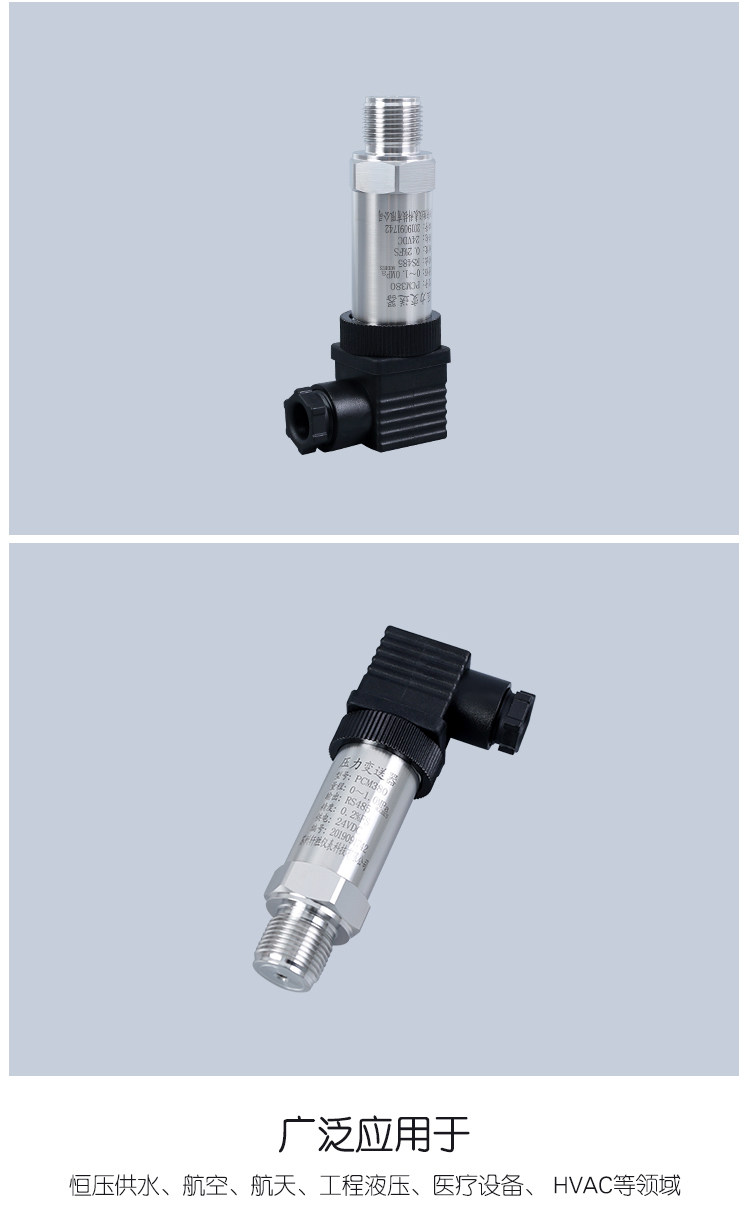

Передатчики цифровой связи серию, используйте чувствительный элемент датчика импорта, используйте Computer Compensecy Cespectance для получения компенсации температуры и используйте интегрированную конструкцию ящика проводки.Он имеет выделенный терминал проводки и цифровой дисплей, который удобен для установки, проверки и технического обслуживания.Эта серия продуктов подходит для различных предприятий и учреждений, таких как нефть, защита воды, химикат, металлургия, энергетика, легкая промышленность, научные исследования, защита окружающей среды и т. Д., Чтобы измерить измерение давления жидкости и подходящего для всех видов всех. -Ветка окружающая среда и различные коррозионные жидкости.

Разнообразные варианты диапазона; удобно для отладки в нулевой точке, диапазон диапазона; защита обратной полярности и защита лимит тока; анти -массивные удары, сопротивление воздействия; существенная безопасность и взрыв; небольшой размер, красивый внешний вид, высокая стоимость; высокая точность , высокая стабильность, высокая надежность, высокая надежность, высокая надежность, высокая надежность.



Это соглашение следуетMODBUSПисьмо соглашения,УсыновленныйMODBUSКонцентрация в соглашенииRTUпуть.RS485Полуапоточный метод.

Бренд: Сучжоу Xuansheng Instrument Technology Co., Ltd.

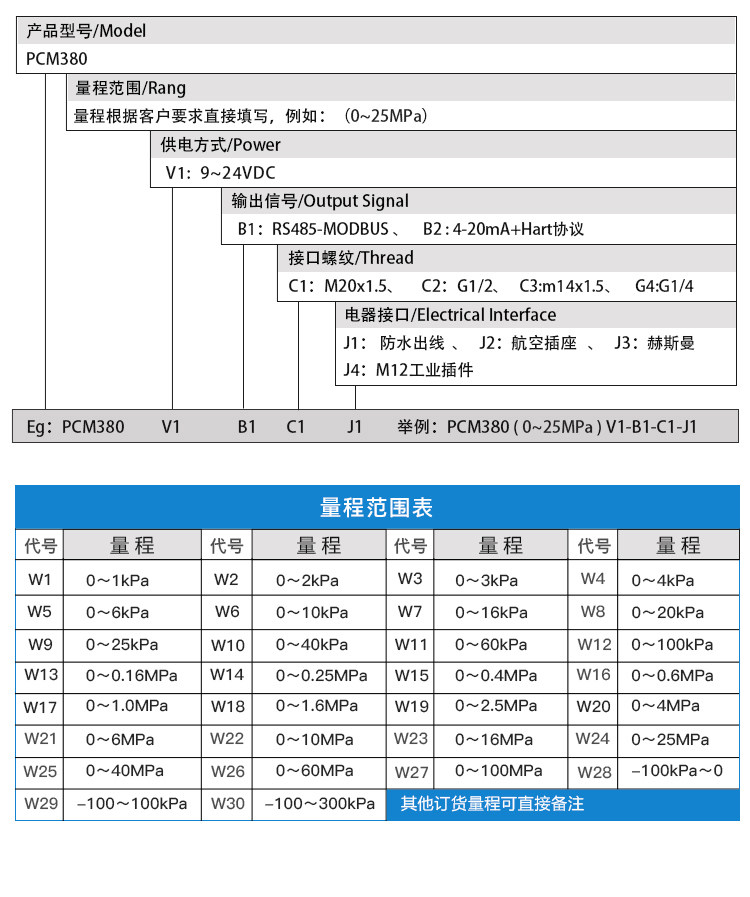

Модель спецификации: PCM380 -серия передатчика давления в серии

Материал оболочки: 304 СВЕДЕНИЯ НЕПРАВИЛЬНОГО СТАВИНГОВА

Размер подключения: M20×1.5 (может быть сделано без калибровки)

Диапазон измерений: -0,1-0-100 МПа (необязательно в диапазоне)

Уровень точности: уровень 0,2

Ядро: импортный рассеянный кремниевый чип



Выход сигнала:Modbus RTU RS485

иллюстрировать:

1.      При изменении скорости Поттера передатчик ответит на данные об изменении по скорости Поттера, отправленную хостом,После ответов переводы станут измененным целевым значением.

2.      При изменении адреса я также использую адрес для ответа данных перед изменением,После ответа ответ на адрес передатчика будет.

3.      Сохранить и ответить на команду заводов, чтобы вернуть исходное значение,Это означает, что передатчик принял команду хоста.

4.      Будьте осторожны при восстановлении заводских данных,Может быть, параметры, сохранившиеся на фабрике, несовместимы с сохранением пользователя,Итак, адрес,Скорость гончара и данные калибровки могут быть непоследовательными,Поэтому после восстановления параметров.

5.      Единственные данные, разрешенные пользователем для изменения3индивидуальный,Адрес - адрес,адрес,скорость передачи данных,Значение смещения с нулевым положением.

 MODBUSПротокол связи передатчика давления



один.Обзор:

Это соглашение следуетMODBUSПисьмо соглашения,УсыновленныйMODBUSКонцентрация в соглашенииRTUпуть.RS485Полуапоточный метод.

два.Серийный формат данных:

       Настройки последовательного порта:Нет проверки,8Положение данных,1Положение остановка.

       Пример:9600,N,8,1значение:9600bps,Нет проверки,8Бит данных бит,1Останавливаться.

Степень серийного порта баодированной, поддерживаемая этим трансформатором.:

1200,2400,4800,9600,19200,38400,57600,115200

CRCПредшественник полинома:0xA001.

Данные во время процесса передачи данных обрабатываются в соответствии с двойными данными пластической хирургии,Если данные идентифицированы, количество плавающих точек,Написание необходимо прочитать десятичную точку, чтобы определить размер данных.

три.Формат связи:

1.Прочитайте формат команды(03Функциональный код)Пример

A.Отправить формат команды чтения:

адрес

Функциональный код

Данные запускаются(H)

Данные запускаются(L)

Количество данных(H)

Количество данных(L)

CRC16

(L)

CRC16

(H)

0X01

0X03

0X00

0X00

0X00

0X01

0X84

0X0A

B.Вернуться в формат чтения данных:Пример

адрес

Функциональный код

Длина данных

данные (H)

данные (L)

CRC16

(L)

CRC16

(H)

0X01

0X03

0X02

0X00

0X01

0X79

0X84



2.Напишите формат команды(06Функциональный код)Пример

адрес

Функциональный код

Данные запускаются(H)

Данные запускаются(L)

данные (H)

данные (L)

CRC16

(L)

CRC16

(H)

0X01

0X06

0X00

0X00

0X00

0X02

0X08

0X0B

B.Вернуться в формат чтения данных:Пример

адрес

Функциональный код

Данные запускаются(H)

Данные запускаются(L)

данные (H)

данные (L)

CRC16

(L)

CRC16

(H)

0X01

0X06

0X00

0X00

0X00

0X02

0X08

0X0B



3.Ответ на ненормальный ответ

адрес

Функциональный код

Аномальный код

CRC16

(L)

CRC16

(H)

0X01

0X80+Функциональный код

0x01(Незаконная функция)

0x02(Нелегальный адрес данных)

0x03(Незаконные данные





Четыре.Поддерживаемые команды и команды и значимость данных:

MODBUS-RTUСписок команд протоколов следующим образом:



Функциональный код

Начальный адрес данных

Количество данных

Данные байт

диапазон данных

Инструкция

0x03Данные чтения функции кода

0x03

0x0000

1

2

1-255

Прочитайте адрес машины

0x03

0x0001

1

2

0-1200

1-2400

2-4800

3-9600

4-19200

5-38400

6-57600

7-115200

Поттер ставок чтения

0x03

0x0003

1

2

0-####

1-###.#

2-##.##

3-#.###

Десятичная точка представляет0-3Десятичная точка

0x03

0x0002

1

2

0-      Mpa

1-      Kpa

2-      Pa

3-      Bar

4-      Mbar

5-      kg/cm2

6-      psi

7-      mh2o

8-      mmh2o

Стрессовый блок

0x03

0x0004

1

2

-32768-32767

Измерить выходное значение

0x03

0x0005

1

2

-32768-32767

Передатчик из нулевой точки

0x03

0x0006

1

2

-32768-32767

Передатчик полон

0x03

0x000c

1

2

-32768-32767

Значение смещения с нулевым положением,Фабрика обычно0

0x06Данные написания кода функции

0x06

0x0000



2

1-255

Ретрический адрес кондора

0x06

0x0001



2

0-1200

1-2400

2-4800

3-9600

4-19200

5-38400

6-57600

7-115200

Изменить скорость бода

0x06

0x000c



2

-32768-32767

Значение смещения с нулевым положением.Выходное значение давления=Калибровать значение измерения+Значение смещения с нулевым положением

Сохранить и восстановить фабрику

0x06

0x000F



2

0-      Сохранить в области пользователя

1-      Сохранить на заводской зоне



0X06

0x0010



2

1-Вернуться к заводскому параметру
