Ynxc100zt Осевая полоса -края -магнитный удар -устойчивый
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 4MPA
- 2.5MPA
- 0.1MPA
- 0.25MPA
- 0.6MPA
- 40MPA
- 250MPA
- 100MPA
- 1MPA
- 0.16MPA
- 25MPA
- 0.4MPA
- 1.6MPA
- 60MPA
- 10MPA
- 6MPA
- 160MPA
- 16MPA
| Цвет: | 1MPA, 10MPA, 250MPA, 16MPA, 100MPA, 0.16MPA, 0.6MPA, 160MPA, 60MPA, 2.5MPA, 0.25MPA, 4MPA, 0.4MPA, 25MPA, 0.1MPA, 1.6MPA, 40MPA, 6MPA |

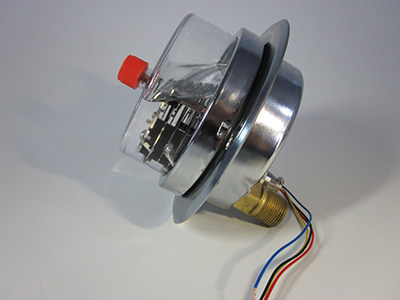

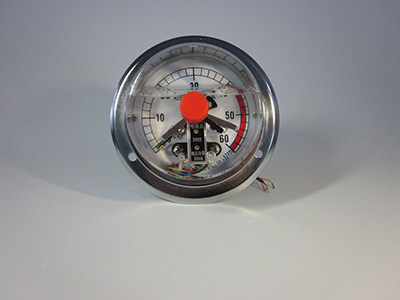

Манометр электроконтактный предназначен для измерения положительного и отрицательного давления газовых и жидких сред, не оказывающих коррозионного воздействия на медь и медные сплавы. Когда давление достигает заданного значения, оно отправляет сигнал и подключает схему управления для достижения цели автоматического управления сигнализацией.
Сигнальный штифт электрического контакта электрического контактного устройства оснащен регулируемым постоянным магнитом, который может увеличить силу всасывания контакта и ускорить действие контакта, тем самым делая контактный контакт надежным, устраняя дуги и эффективно предотвращая частое отключение контактов прибора из-за вибрации в рабочей среде или пульсации среднего давления.Таким образом, прибор обладает преимуществами надежного действия, длительного срока службы и большой мощности переключения контактов.
В дополнение к тем же функциям, что и точечный контактный манометр, антивибрационный точечный контактный манометр способен измерять давление сред с сильными импульсами и сильными вибрациями в рабочей среде.
| ◇Структурные принципы Прибор состоит из системы направления давления (включая шарниры, пружинные трубки и т. д.), передаточного механизма, индикаторного устройства и корпуса.
Когда измеряемая среда воздействует на пружинную трубку, конец трубки вызывает соответствующую упругую деформацию – смещение, которое освобождается передаточным механизмом.
После этого измеренное давление отображается на циферблате показывающим устройством. | |
●Уровень точности: 2,5; 1,6 Принцип проводки: Необходимо добавить промежуточное реле. На электрическом контактном манометре имеется одна точка высокого напряжения, одна средняя точка и одна точка низкого напряжения. Направление тока следующее: провод под напряжением входит в среднюю точку, проходит через точку низкого напряжения, идет к нормально замкнутой точке первого набора контактов промежуточного реле и заканчивается на одном конце катушки контактора. Другой конец катушки реле подсоединяется к нейтральному проводу.Выберите другой набор нормально разомкнутых контактов на контакторе и соедините два конца параллельно концу низкого давления и концу средней точки манометра.Управление промежуточным реле осуществляется от провода под напряжением к средней точке манометра, к точке высокого напряжения и к одной секции катушки промежуточного реле, а другая секция катушки промежуточного реле подключается к нейтральному проводу. |
