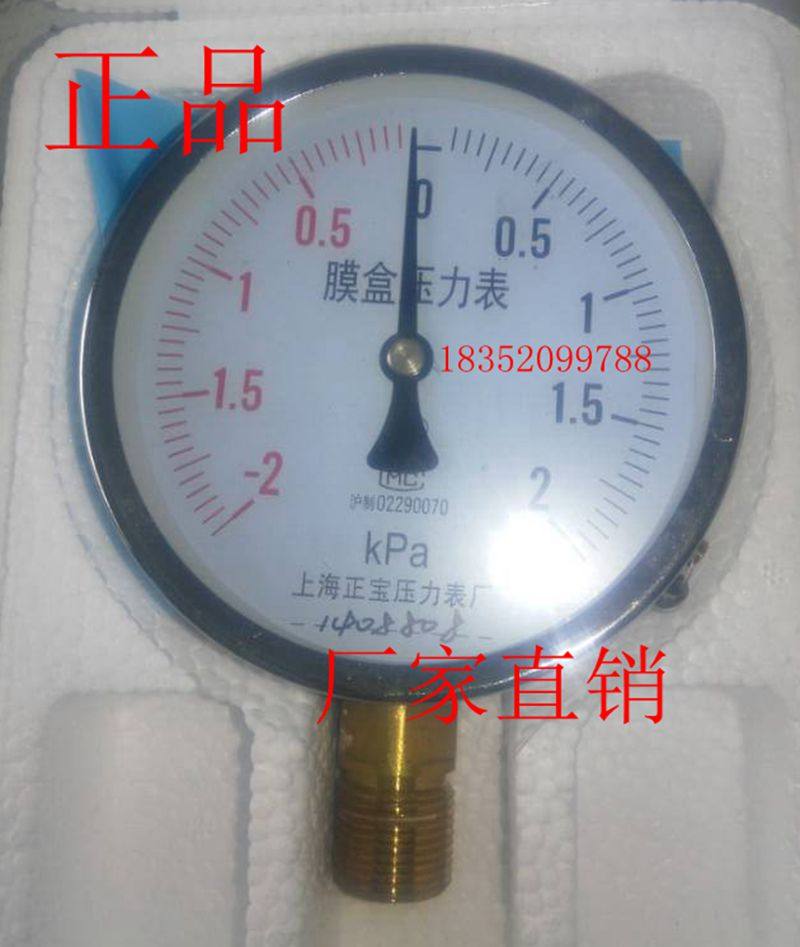

上海正宝 Ye100 -2-2-2kpa пленочная коробка давление давление давление на природное газ таблица микро -дальности таблицы

Цена: 1 374руб.    (¥65)
Артикул: 43433771285

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:上海正宝压力表厂直销店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1402 959руб.
¥24508руб.
¥651 374руб.
¥27571руб.
  • Информация о товаре
  • Фотографии



   Мембранный манометр подходит для измерения микродавления и отрицательного давления, которые не вызывают коррозии медных сплавов и не представляют опасности взрыва.Газ широко используется в таком оборудовании, как вентиляция котлов и газопроводы. Этот прибор можно установить локально и предоставить инструкции на месте.
Капсульный манометр YE-75 имеет небольшие размеры и экспортируется партиями в Японию и другие страны.

  • Параметры и спецификации:
  • Элемент маркировки, уровень степени и вес



    Модель
    Диапазон шкалы, кПа
    Уровень
    Основное ограничение ошибки±Процент
    масса
    Положительное давление
    отрицательное давление
    Положительное и отрицательное давление
    YE-75
    YE-100
    YE-150
    0 ～ 1.6
    0 ～ 2,5
    0 ～ 4
    0～6*
    0～10*
    0～16*
    0～25*
    0～40*
    -1,6 ～ 0
    -2,5 ～ 0
    -4 ～ 0
    -6 ～ 0
    -10 ～ 0
    -16 ～ 0
    -25 ～ 0
    -40 ～ 0
    -0,8 ~+0,8
    -1,2 ~+1.2
    -2 ~+2
    -3 ~+3
    -5 ~+5
    -8 ~+8
    -12 ~+12
    -20 ~+20
    2.5
    0.5



    Примечание. YE-75 и 100 производятся только со спецификациями *.
    Рабочее положение и окружающая среда: прибор установлен вертикально, температура рабочей среды составляет -25~55℃.
    Относительная влажность не должна превышать 80 %, а окружающий воздух не должен содержать вредных газов, разъедающих прибор.
    Влияние температуры: используйте температуру, чтобы отклониться от 20±При 5 ° C, дополнительная ошибка температуры не превышает 0,4 %/10 ° C.
    Материалы основных частей, таких как система направления (измерения) давления и корпус.



    Наименование
    Материальная марка
    Соединять
    Латунь ХПБ59-1
    мембранная коробка
    Оловянная поверхность меди QSn6,5-0,1
    Механизм передачи передачи
    Медный HPB59-1
    футляр, чехол
    Холодная стальная пластина 20



    □ Структивный принцип
    Прибор состоит из измерительной системы (в том числе шарниров, коробок из гофрированной мембраны и т. д.), механизма передачи (в том числе рычажного механизма, механизма зубчатой передачи), индикаторного компонента (в том числе указателя и циферблата) и внешнего корпуса (в том числе корпуса часов, втулки и часового стекла).
    Принцип работы прибора основан на соответствующей упругой деформации свободного конца гофрированной диафрагменной коробки под давлением измеряемой среды, которое затем приводится и усиливается механизмом рычажно-зубчатой ​​передачи, а измеренное значение постепенно указывается на циферблате указателем, закрепленным на валу шестерни.
    □ Размер внешнего вида



    Модель
    D
    H1
    L
    d
    h
    □ s
    YE-75
    Φ77
    71
    14
    M16×1.5
    14
    □ 17
    YE-100
    Φ100
    90
    20
    M20×1.5
    17
    □ 22
    YE-150
    Φ150
    118
    20
    M20×1.5
    17
    □ 22




    , , , , , ,
